PowerDesigner的创建数据库的初级使用教程

1.使用powerdesigner创建数据库

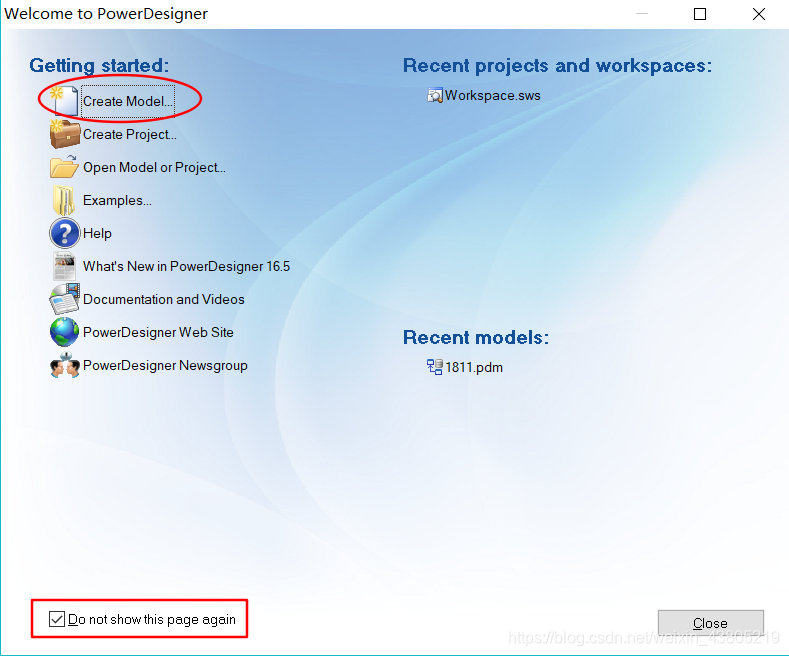

第一次使用可以选择create model,然后勾选下面的的方框,这样下次就可以直接从左边列表进入你的项目了

2.

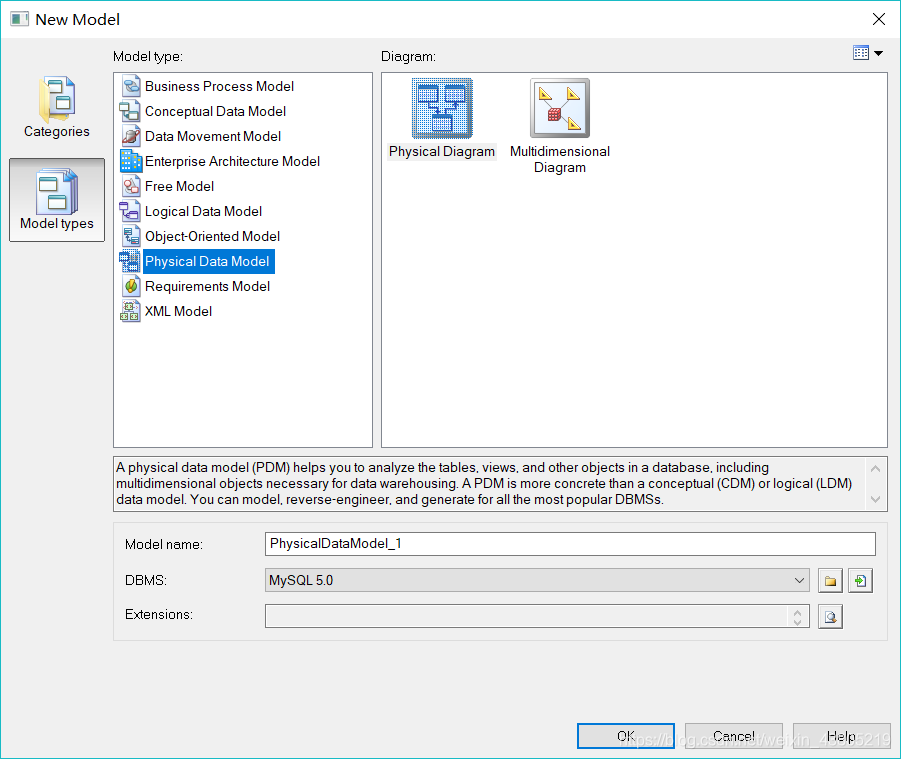

然后选择左边的model types,选到physical Date Model,再选右边的Physical Diagram,下边的model name就是你的项目名称,DBMS选择mysql5.0

3.

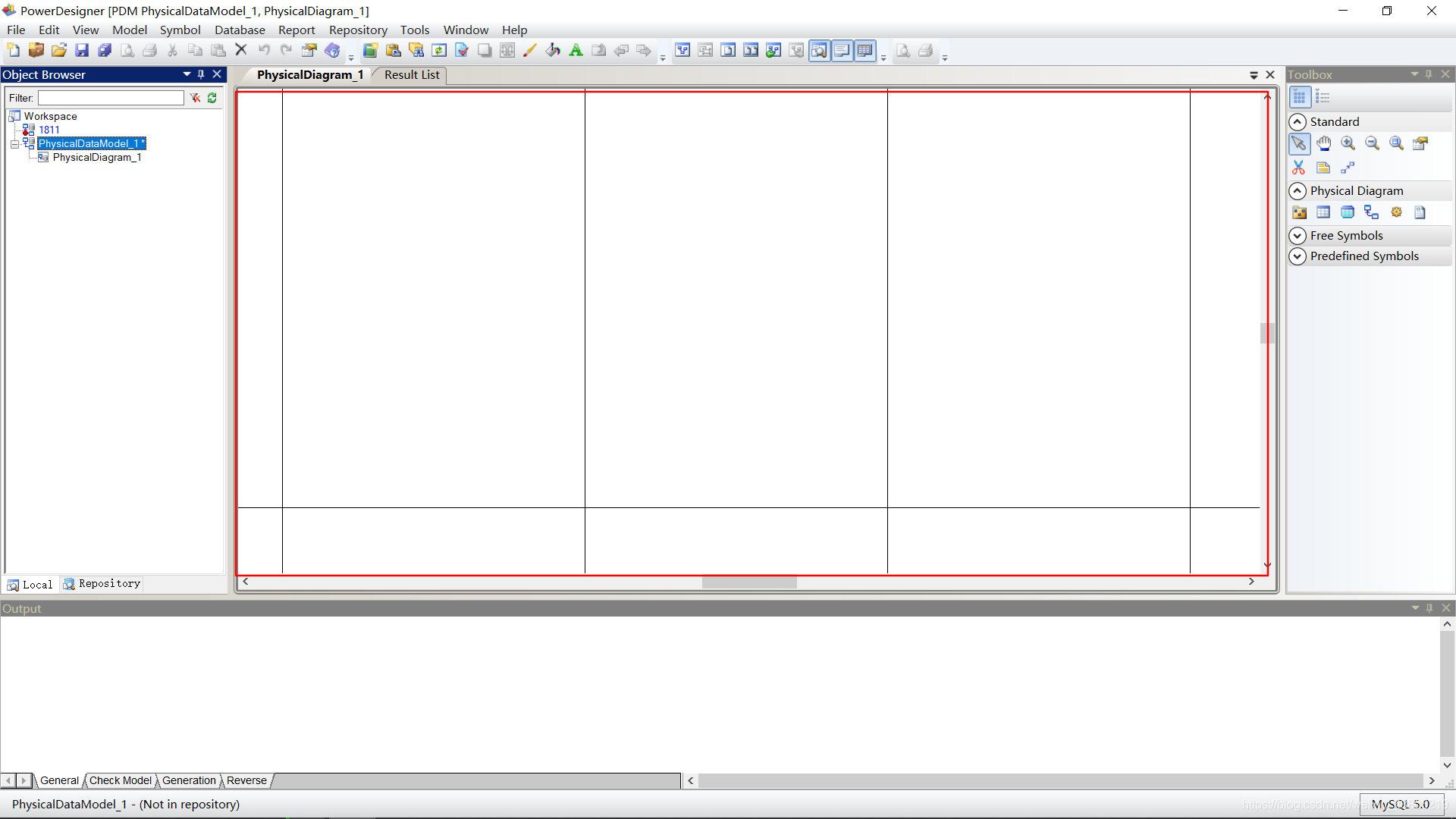

创建好了是这样的,鼠标移到中间红框区域按住Ctrl并滚动鼠标滚轮可以进行缩放能看到有很多的格子,而我们只需要在一个格子里操作就可以了

4.

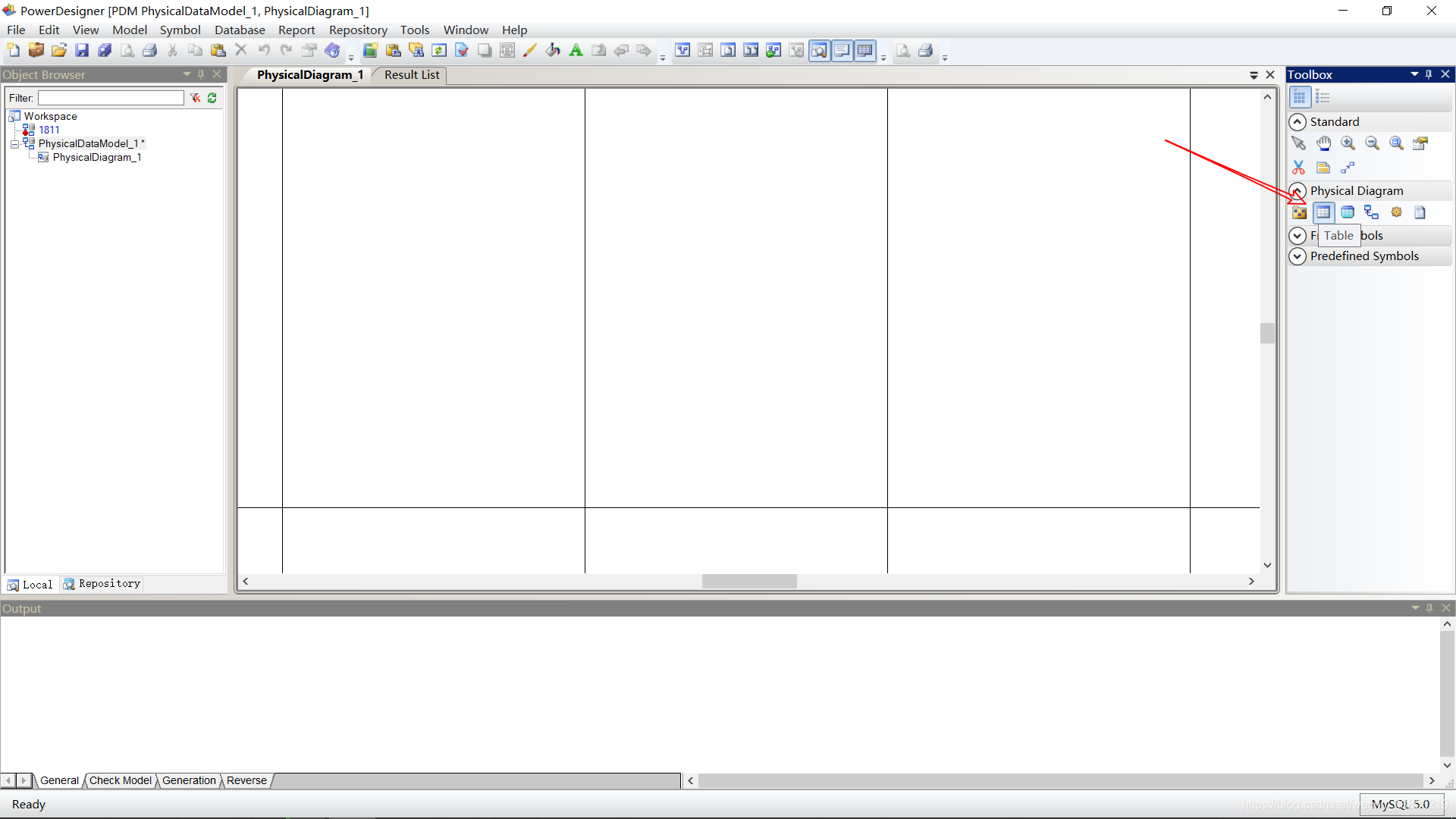

点击右边红色箭头的table按钮就可以创建表格了

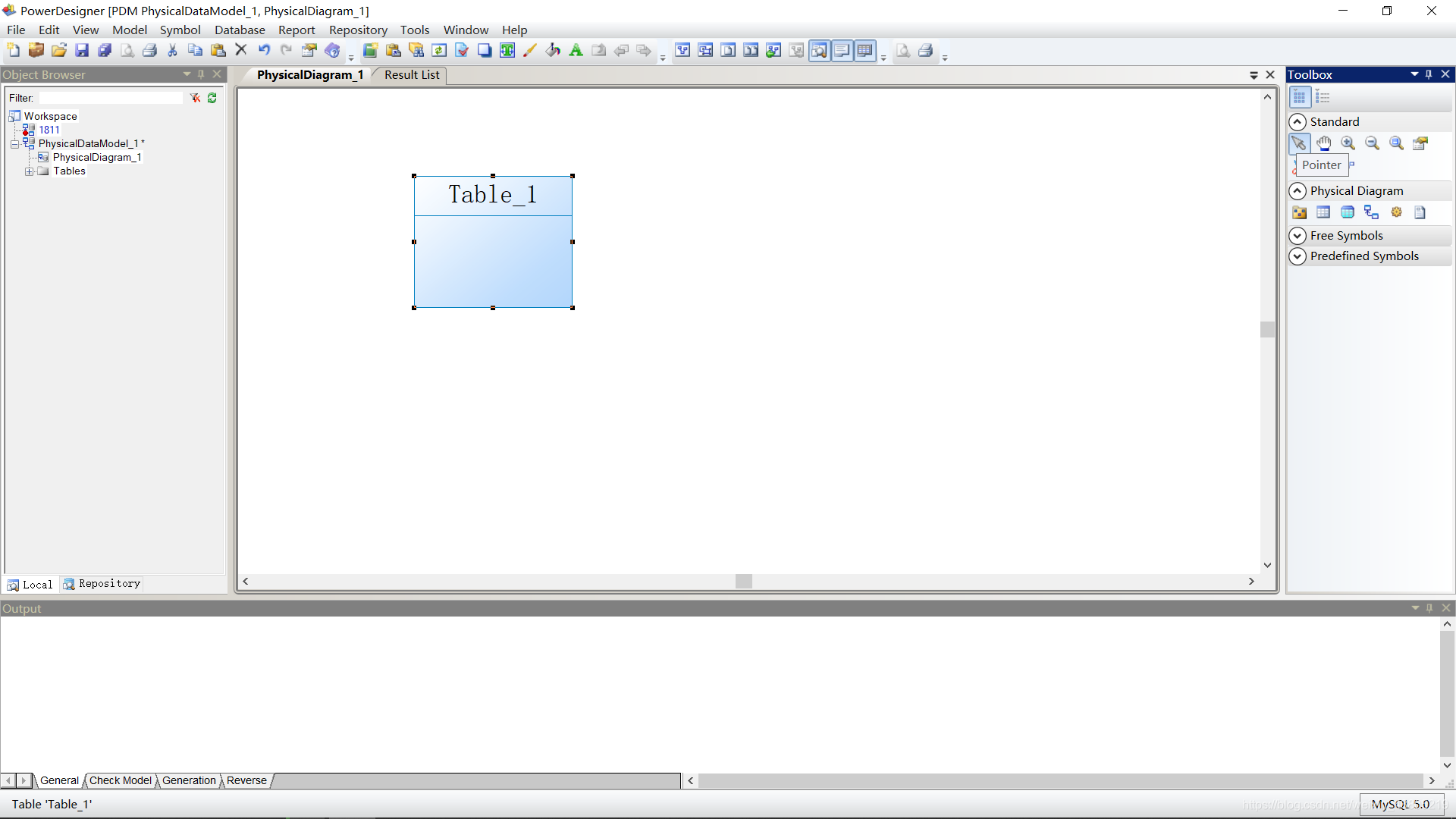

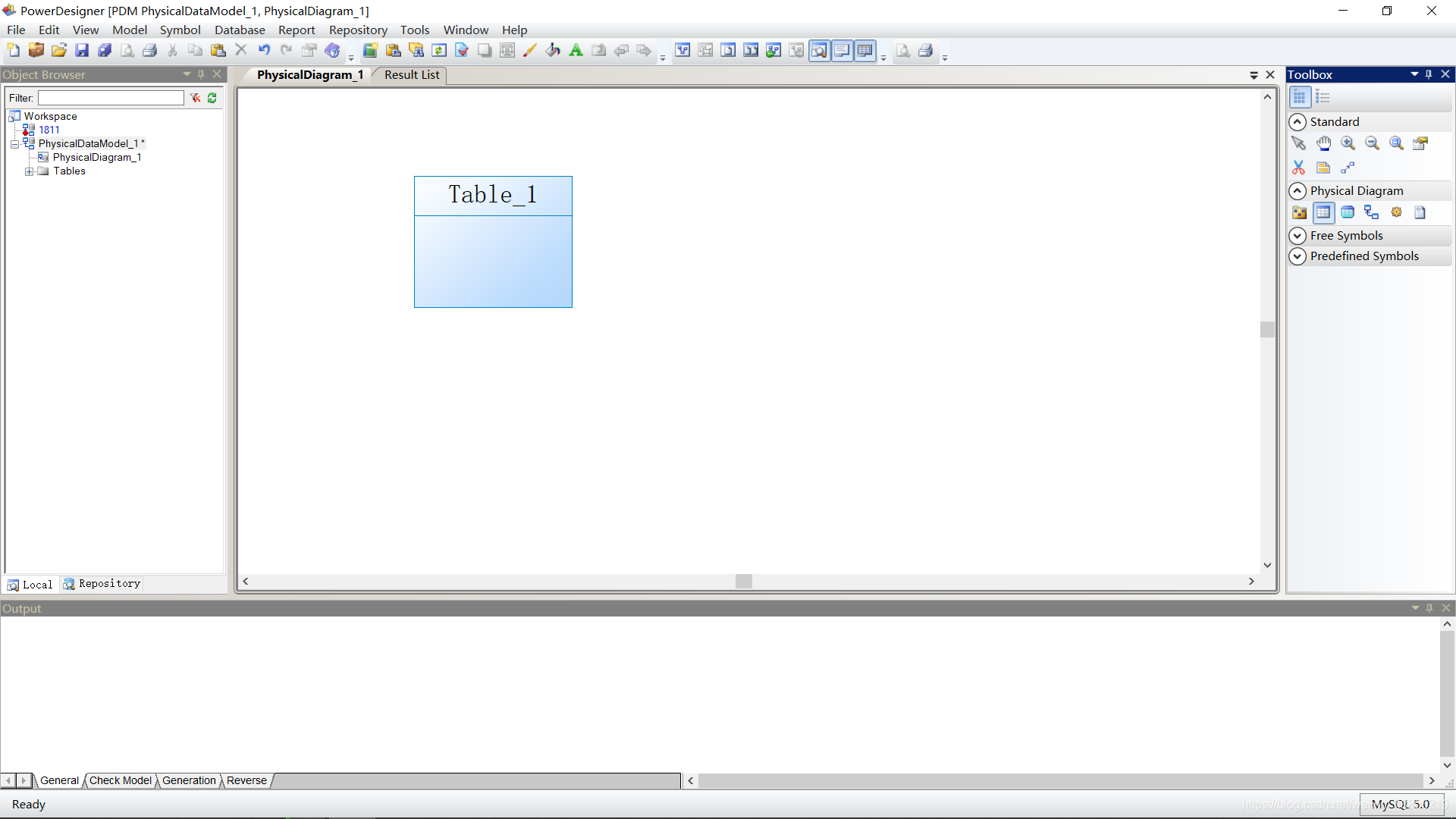

点击table按钮后在图中任意格子里点击一下就创建了一个表格,这是右键一下或者点击右侧的pointer按钮恢复鼠标指针
再双击表格

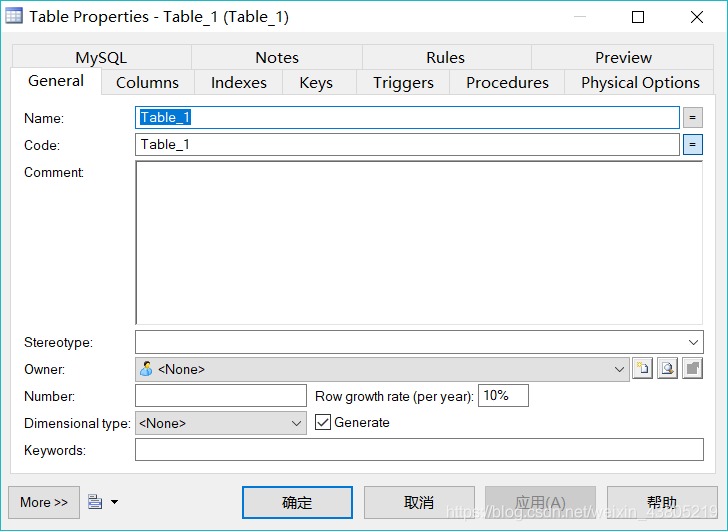

6.会出现这样一张表

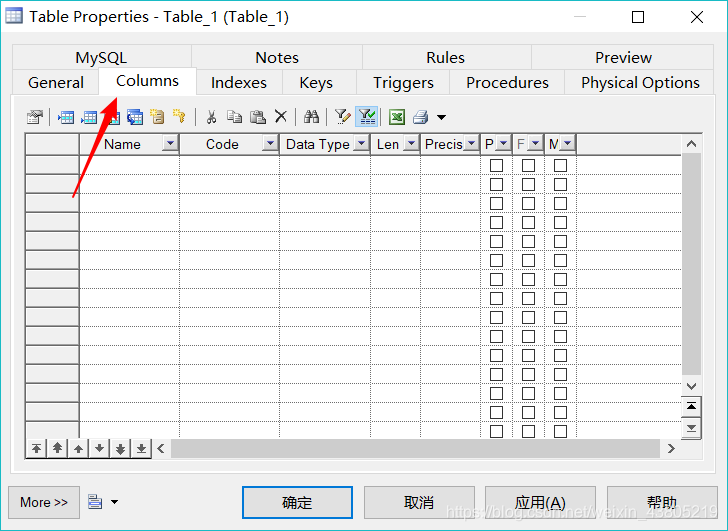

自行填写name和code以及comment说明,然后点击columns标签填写你需要的字段类型

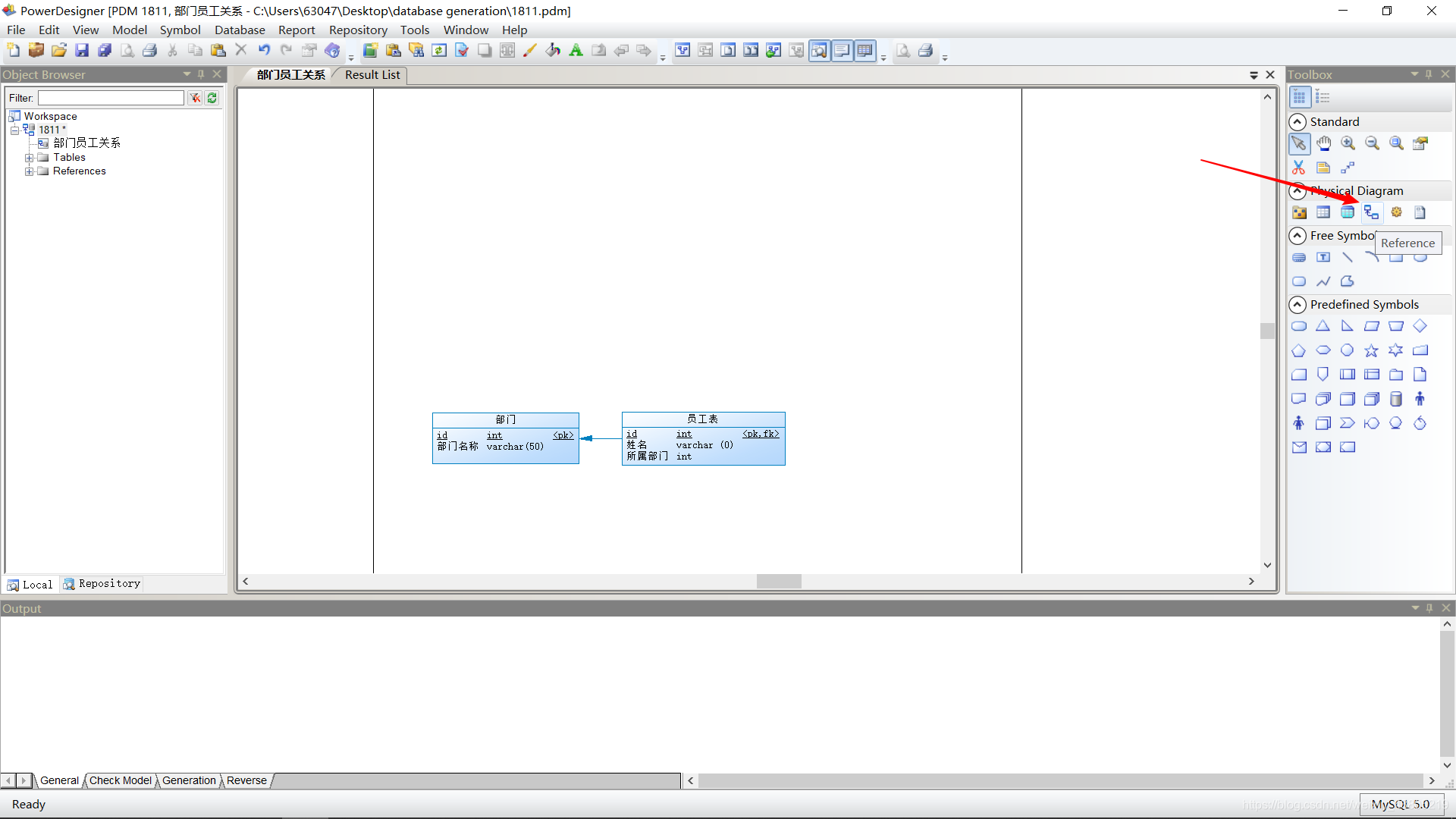

创建好后可以设置表的关系

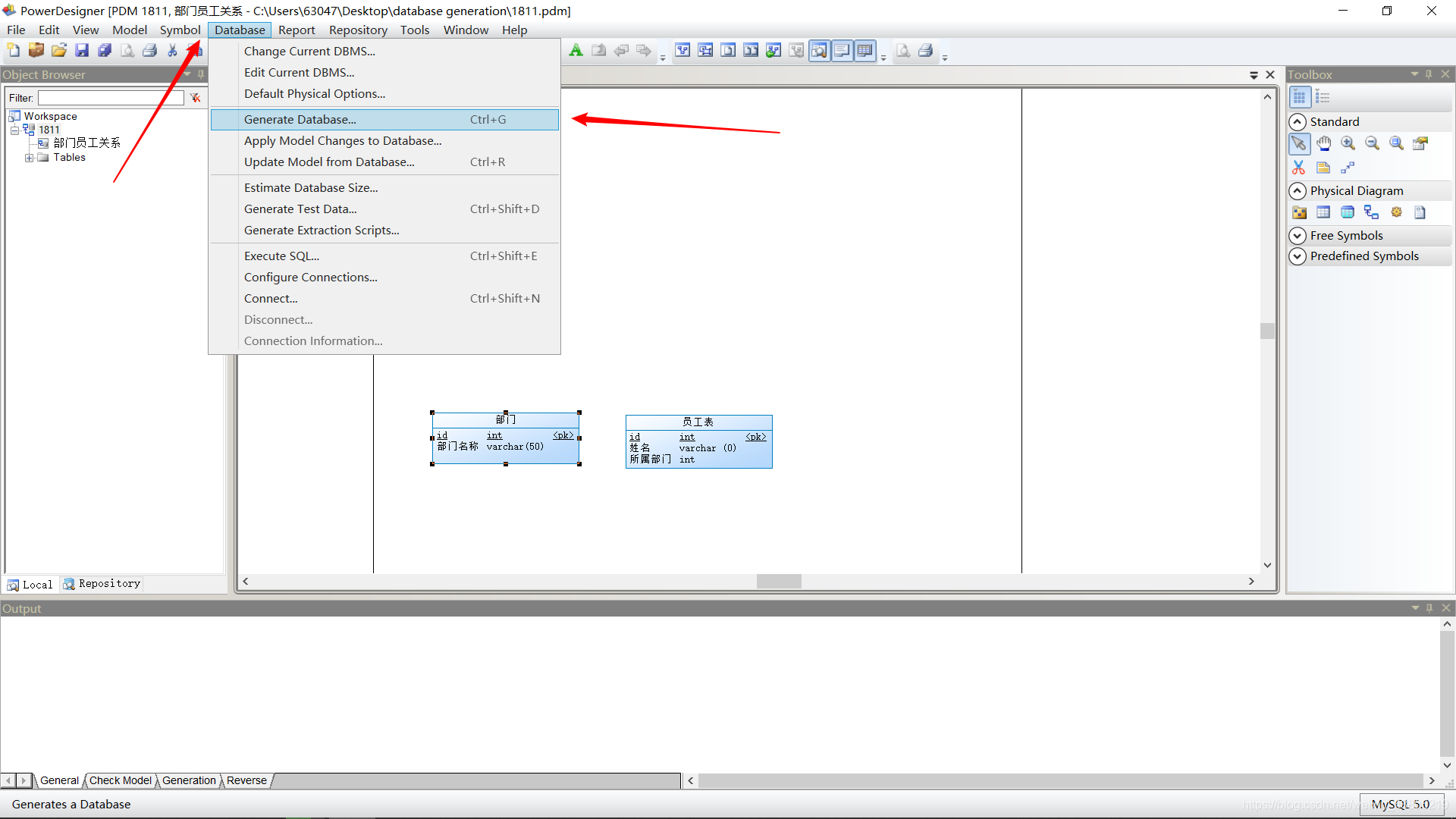

如要导出根据下图箭头指示点开

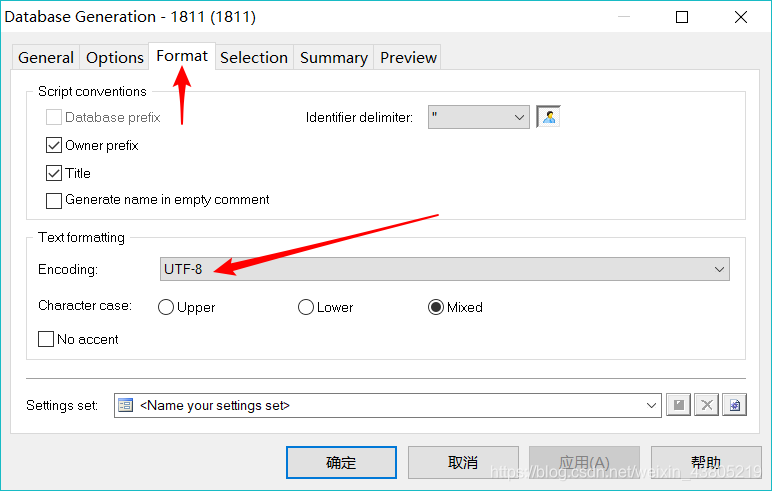

根据箭头提示先选择字符类型

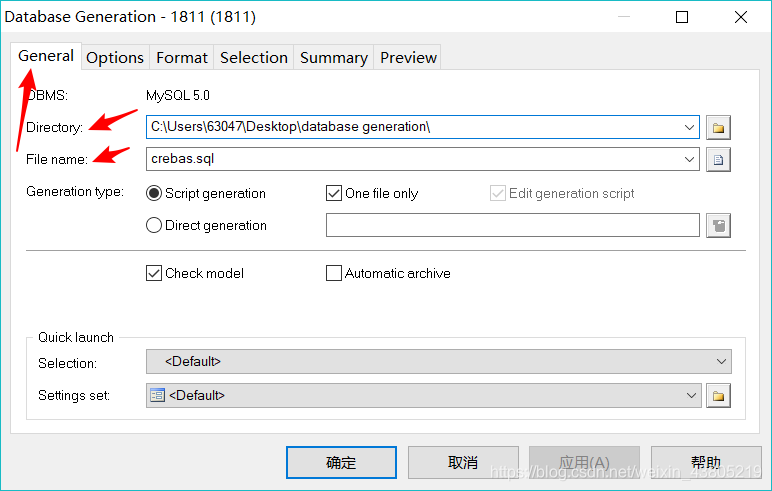

再回到general,directory就是你的存储路径,file name就是保存的文件名称,设置好了点击确定
最后打开你刚保存的文件,用编译器打开它,复制粘贴到mysql里运行就能直接创建你刚设计的表了
