路由与交换——Hybrid接口模式配置

Hybrid接口配置

华为设备接口类型：

Access

只能属于一个VLAN，一般用于连接交换机与用户电脑，该端口不打tag（VALN ID）。

Trunk

可以属于多个VLAN，一般用于连接交换机与交换机之间或交换机与上层设备之间的通信接口，该端口都带有tag，只允许默认VLAN（缺省vlan）不带tag。

Hybrid

可以属于多个VLAN，一般用于交换机之间的连接也可以用于交换机和用户计算机之间的连接，该端口在vlan中是否打tag由用户根据具体情况而定，允许多个VLAN不带tag。

同一交换机中，Hybrid接口与Trunk接口不能共存。

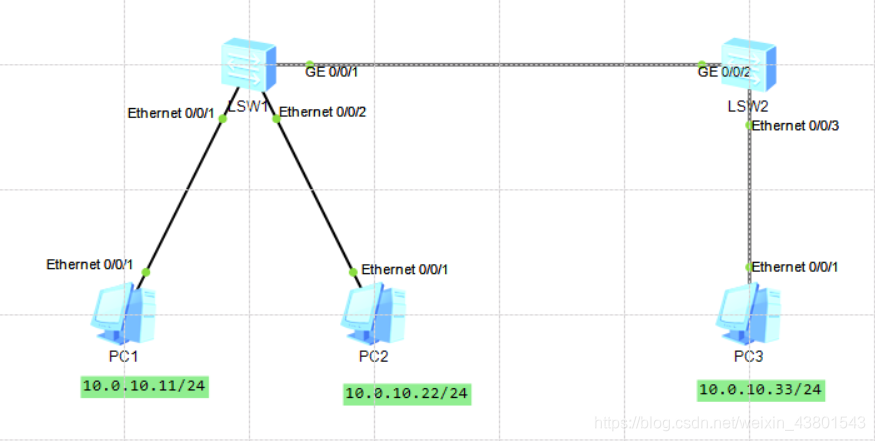

实验拓扑：

详细配置

LSW1

将E0/0/1、E0/0/2的PVID分别设置为10、20;并将E0/0/1端口转发的VLAN10、VLAN30数据帧标签摘除，使得PC1可以接收来自VLAN 10 30的数据包;E0/0/2端 口转发的VLAN20、VLAN30数据帧标签摘除，使得PC2可以接收来自VLAN 20 30 的数据包。让GigabitEthernet 0/0/1端口在 转发VLA
