机智云与esp8266-12ESOC方案使用bh1750

机智云与esp8266-12系列SOC方案使用bh1750

说明：该文章讲述了如何使用8266的iic功能和如何对接进机智云，以bh1750为例子。

简单介绍：

• 机智云：
  机智云给开发者提供了大量开发支持，如开源的安卓/苹果SDK、APP等，开发者直接在开源的架构上二次开发即可，从而减少开发工作量。文档中心提供大量的接入教程，非常详细，机智云官方文档中心链接：http://docs.gizwits.com/zh-cn/overview/overview.html，
  可以进去了解一下，没有接触过的小伙伴。

• esp8266-12E:
  ESP8266 是上海乐鑫研发的高性能无线 SOC，旨在以最低成本提供最大实用性，为 WiFi 功能嵌入其他系统提供无限可能，被称为业界里程碑。ESP8266EX 内置 Tensilica L10632 位微型控制器(MCU)，具有超低功耗和 16 位 RSIC，时钟速度最高可达 160MHz。持实时操作系统 (RTOS)，目前 Wi-Fi 协议栈只用了 20% 的 MIPS，其他均可用于用户编程和开发。（由于32位，故做点啥的话可以先在自己比较熟练的32位单片机上运行一下，然后再仿写可以节省大量的时间）

• bh1750
  光照传感器，IIC通信方式，范围为（1 - 65535 勒克斯）


  步骤：

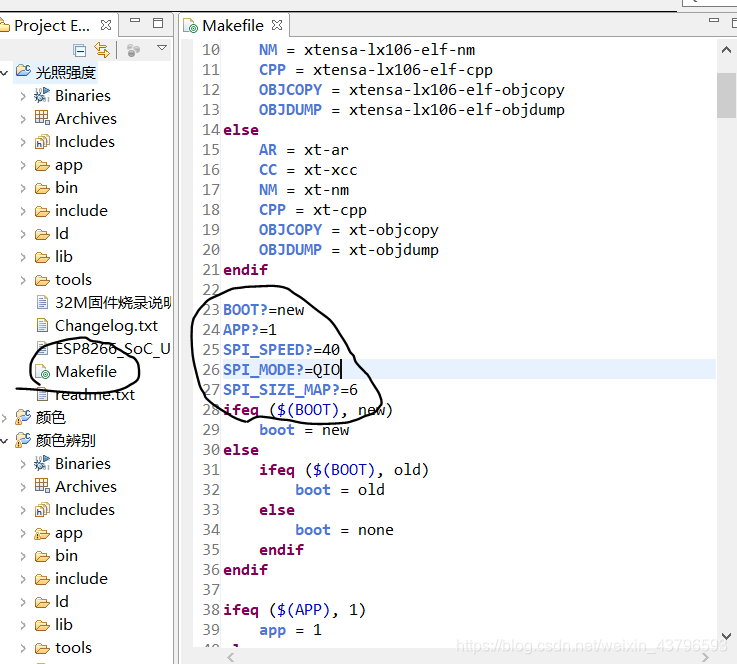

• 从机智云平台下载自动生成的程序文件下来。然后使用eclipse软件将代码导入，按照图片所示改一下Makefile文件先，然后编译一下整个项目。

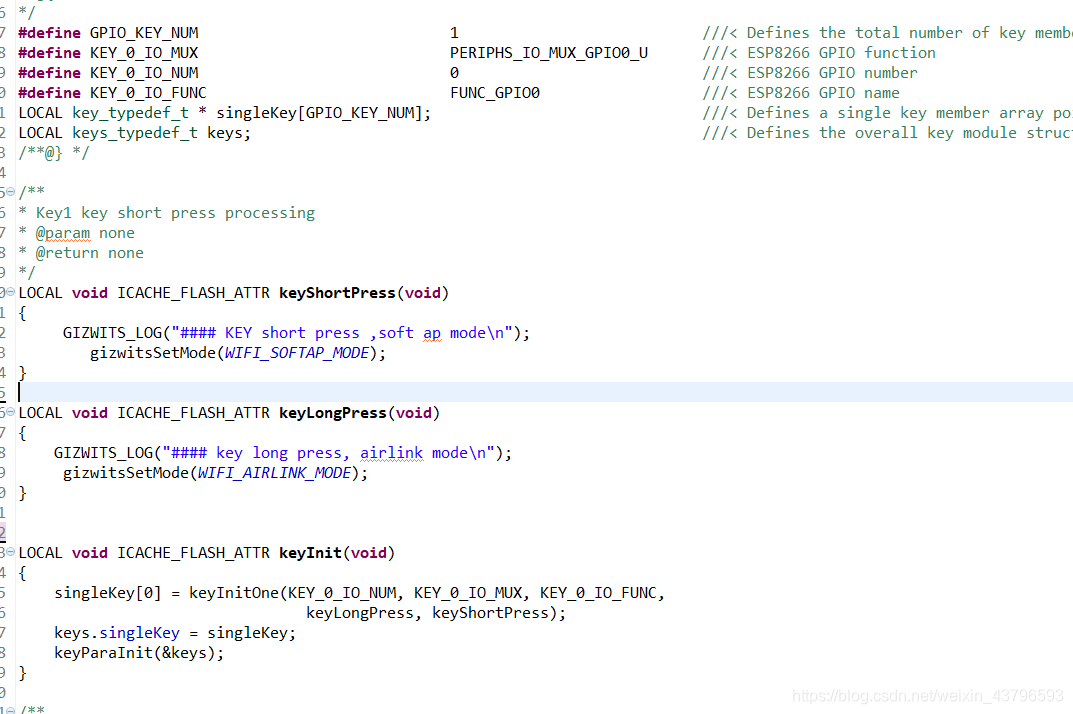

• 将main.c文件中的双按键接入改为一个按键就个接入机智云，如图：
  对应的引脚可以自行改掉，这里使用GPIO0
  - 在app-driver文件上建立bh1750.c和在app-include-driver文件上建立个bh1750.h文件。如图：

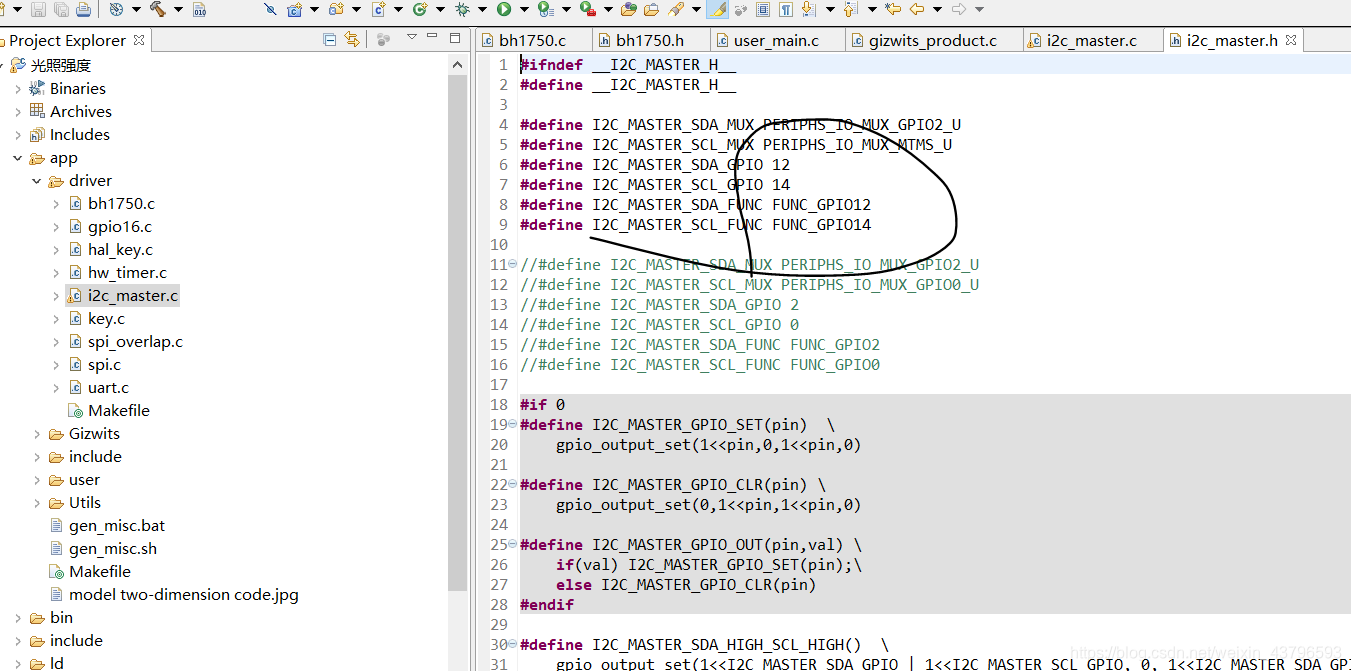

  这里我们使用官方提供的IIC库i2c_master.h/i2c_master.c,更改自己的总线引脚

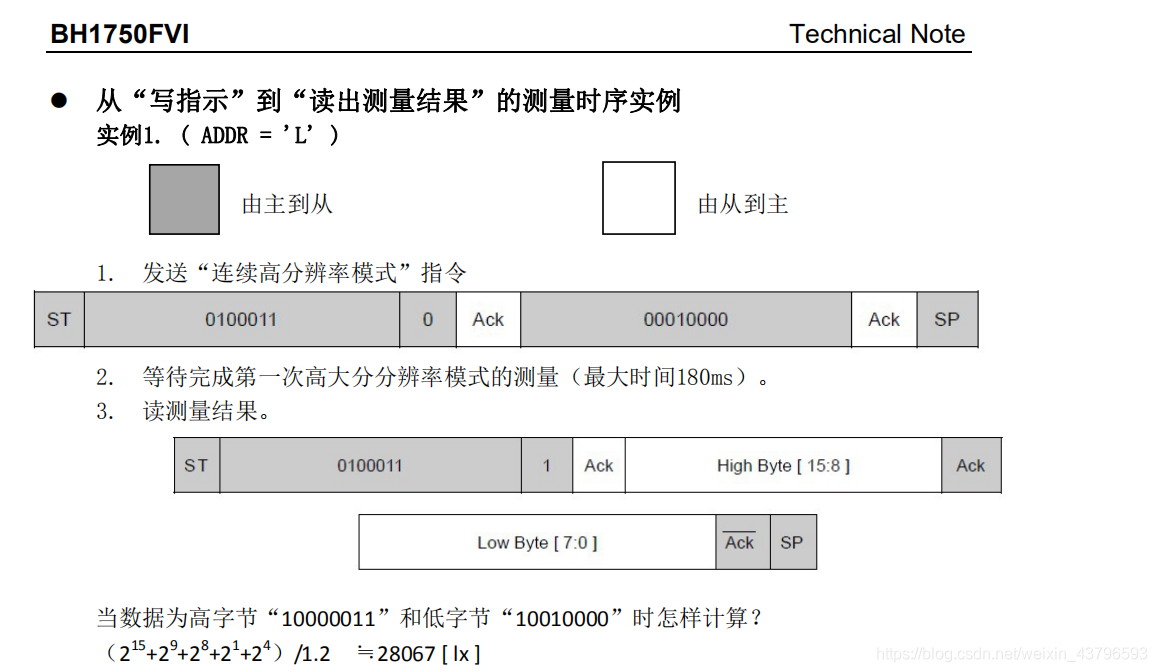

• 编写bh1750的驱动文件,打开数据手册，找到高分辨率情况下的时序图

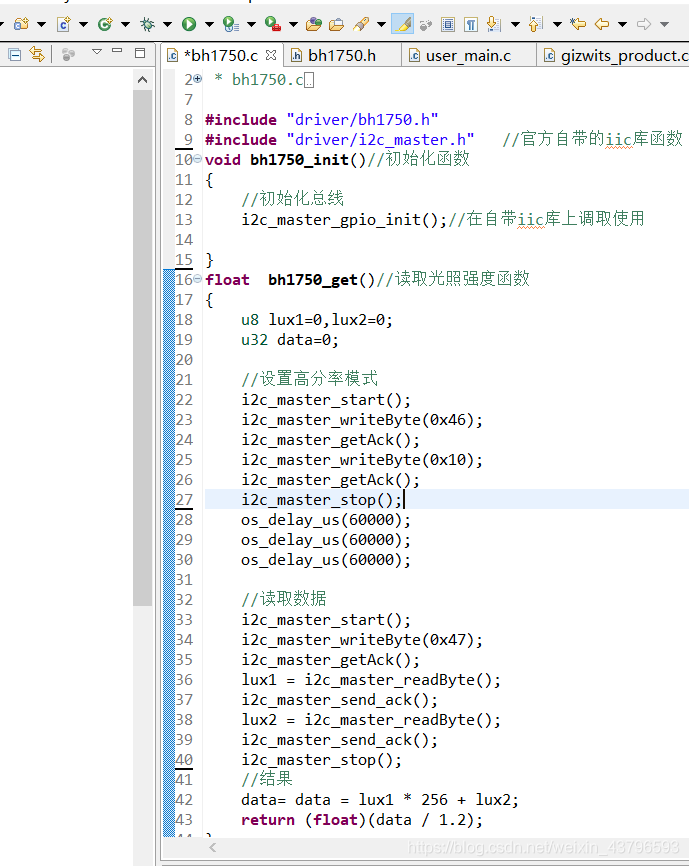

  然后编写读取数据程序：

  时序贼简单，对照程序看一下时序就会懂了。其它的iic驱动可以不用理会，想了解自行看看就行。

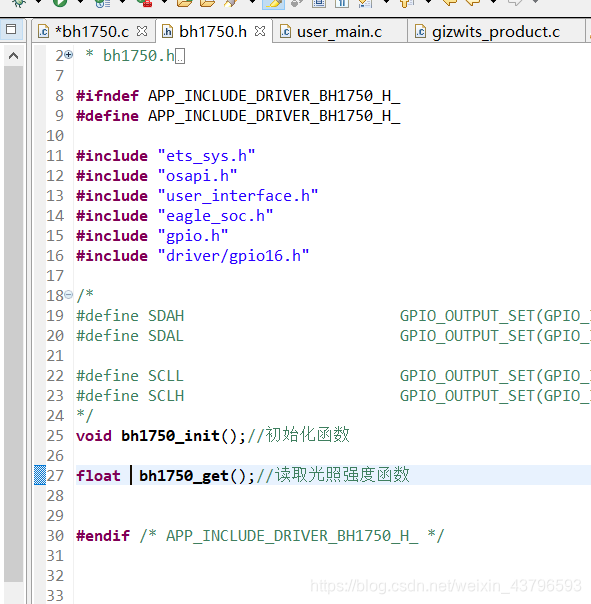

  头文件如图所示

在user_init()函数中调用bh1750_init()函数，放在keyInit()下面即可

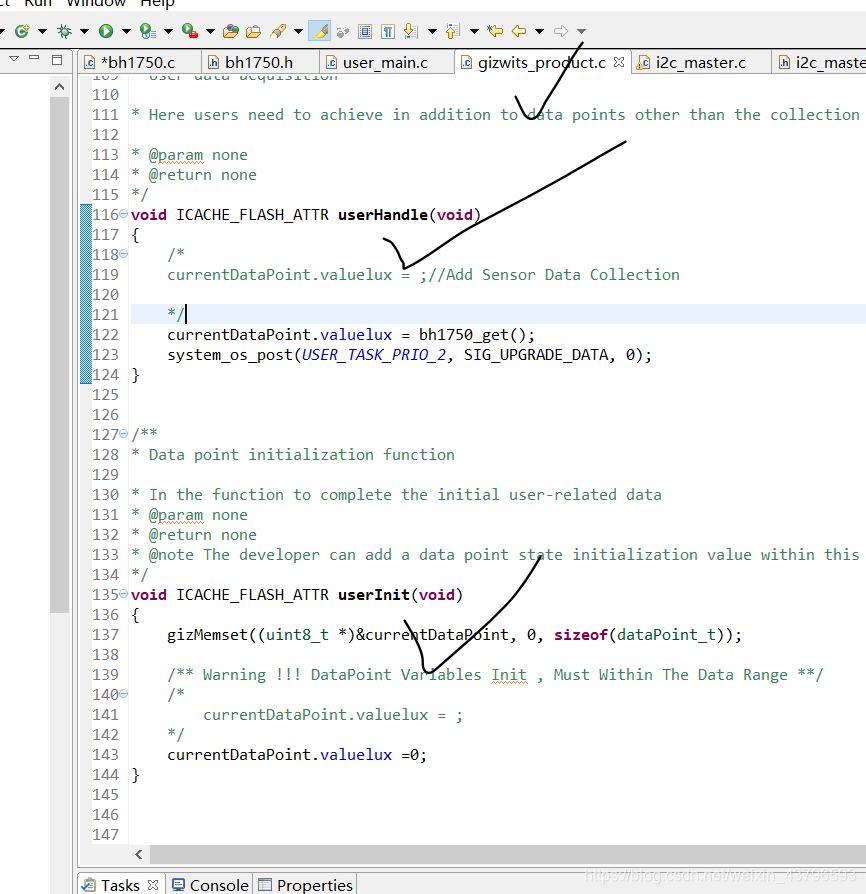

• 上传数据到机智云：

  将bh1750.h头文件包括在改文件里面，在此处调用即可。

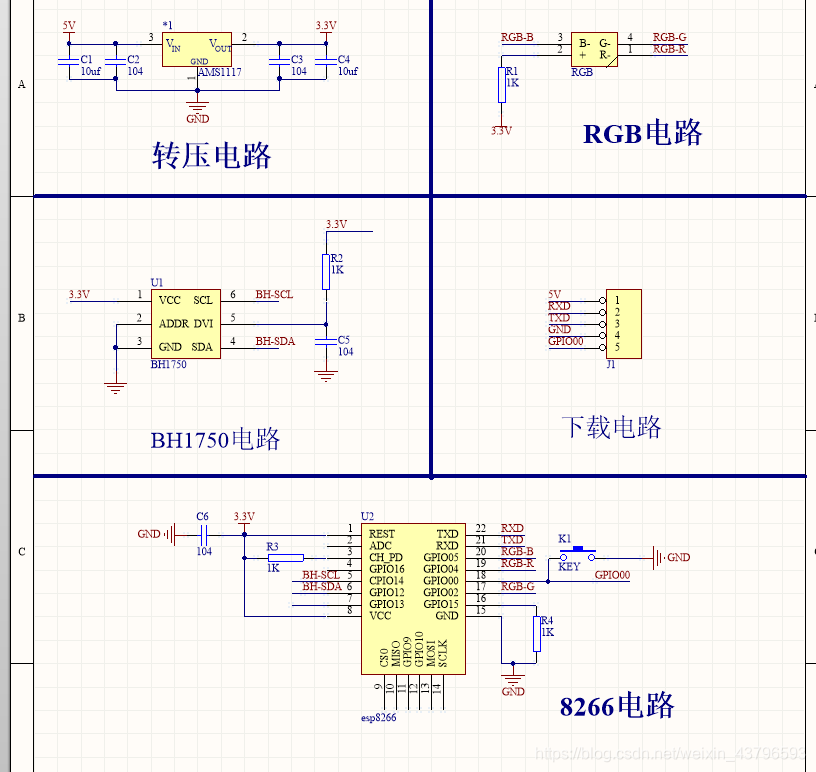

• 硬件电路图如图所示：


  RGB的使用是在接入wifi时使用的，可以不用理会，就是个简单的控制io口，代码就不给出了。

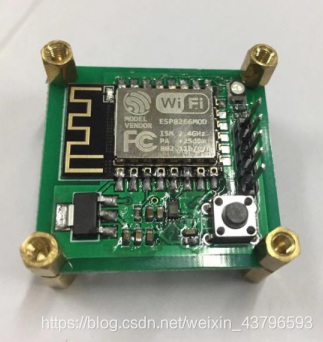

最后成品如图
