玩转STM32F10X

时间：12-10-2023

简介

⭕写在开头：自学于江协科大（B站），详尽的编程知识和stm32的架构。

⭕STM32采用ARM内核，功能强大，价格便宜，适合嵌入式学习。

学习笔记

⭕第一步：认识STM32F10X

采用Cortex-M3 CPU ，32位MCU ，32的意思是32位数据总线，外部引脚共48PIN。

存储器：内存SRAM20K，闪存Flash64K（基于型号，有128K内存）。

电源：3.3V       带低功耗功能开关。

⭕第二步：点灯

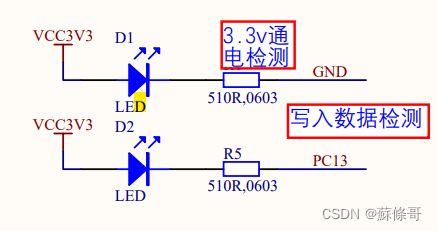

查看原理图，找到连接LED的IO口，也就是对应的STM32的PC13引脚。

开始写程序

#include "stm32f10x.h"                  // Device header

int main(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC , ENABLE);//GPIO时钟使能
    GPIO_InitTypeDef  GPIO_InitStructure;                //初始化GPIO口，设置结构体变量
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;    //配置结构体参数，推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 ;            //LED
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;    //输出最高频率50M
    GPIO_Init(GPIOC , &GPIO_InitStructure);                //指向结构体的指针初始化函数
    GPIO_ResetBits(GPIOC,GPIO_Pin_13);                    //低电平点亮
    //GPIO_SetBits(GPIOC,GPIO_Pin_13);                    //高电平熄灭

}

⭕第三步：点亮OLED屏幕

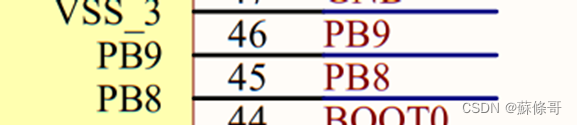

OLED屏幕采用IIC通信协议，屏幕上的SCL、SDA接口接在PB8、PB9MCU接口。

开始写程序
