华为---RIP路由协议的汇总

8.3 RIP路由协议的汇总

8.3.1 原理概述

当网络中路由器的路由条目非常多时，可以通过路由汇总(又称路由汇聚或路由聚合)来减少路由条目数，加快路由收敛时间和增强网络稳定性。路由汇总的原理是，同一个自然网段内的不同子网的路由在向外(其他网段)发送时聚合成一个网段的路由发送。由于汇总后路由器将不会感知被汇总子网有关的变化，从而提高了网络稳定性，减少了不必要的路由器更新。

RIPv1是有类别路由协议，它的协议报文中没有携带掩码信息，只能识别A、B、C类这样的自然网段的路由，因此RIPv1无法支持路由聚合，也不支持不连续子网，所有路由会被自动汇总为有类路由。

RIPv2是一种无分类路由协议，报文中携带掩码信息，支持手动路由汇总和自动路由汇总两种方式。

■基于RIP进程的有类自动汇总：比如对于10.1.1.0/24(metric=2)和10.1.2.0/24(metric=3)这两条路由，聚合成自然网段路由10.0.0.0/8(metric=2)。自动汇总是按类聚合的，在华为设备上自动汇总是默认关闭的，可手动更改配置使自动汇总生效；

■基于接口的手动汇总：用户可以指定聚合路由。比如，对于10.1.1.0/24(metric=2)和10.1.2.0/24(metric=3)这两条路由，可以在此接口上配置聚合路由10.1.0.0/16(metric=2)。

8.3.2 实验内容

在由三台路由器所组成的简单网络中，R3连接着多个网段，通过loopback来模拟多个网段，通过实验实现RIPv1自动汇总，RIPv2自动汇总和RIPv2手动汇总。

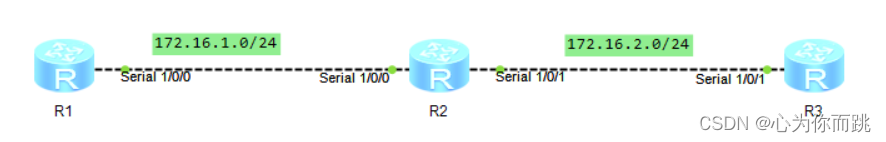

8.3.3 实验拓扑

8.3.4 实验编址

设备	接口	IP地址	子网掩码	默认网关
R1（AR2220）	serial 1/0/0	172.16.1.1	255.255.255.0	N/A
R2（AR2220）	serial 1/0/0	172.16.1.2	255.255.255.0	N/A
R2（AR2220）	serial 1/0/1	172.16.2.1	255.255.255.0	N/A
R3（AR2220）	serial 1/0/1	172.16.2.2	255.255.255.0	N/A
R3（AR2220）	loopback 0	10.1.1.1	255.255.255.0	N/A
R3（AR2220）	loopback 1
