训练流程

1. 训练流程

1.1. 准备数据

所有的相关数据都在../data/training/路径下：

其中pic存放所有图片，json存放所有图片的json标注，all存放所有图片的.txt标注，另外三个则分别是训练集、验证集和测试集的.txt标注。
我们最初的数据是原始图片+Json标注文件，每个Json文件对应一张图片。我们需要输入模型的数据是原始图片+.txt标注文件，每一行对应一张图片。
标注文件的转化可以通过./tools/data_process/random_select.py实现。实现转化还需要class.name文件，作用是将json中的类名转化成数字。class.name的格式如下：

car
tyre

对应关系是：car—0，tyre—1
生成的.txt文件，每行格式如下：

0 ../data/training/pic/image01_00041.png 1 3342 1244 3603 1610 0 2804 755 3840 1611 0 1818 801 2679 976

• 第一个元素0是图片序号
• 第二个元素../data/training/pic/image01_00041.png是图片的相对train.py的相对路径
• 后面每五个元素为一组，每组代表一个目标的分类及其坐标。以第一组1 3342 1244 3603 1610为例：
  • 第一个值1为分类代号，和class.name里的排序对应，即car
  • 后面四个值分别为标注框的x_min、y_min、x_max、y_max

---

1.2. 准备模型

1.2.2 聚类算法生成anchors

yolo v3利用k_means聚类算法生成prior anchors，直接运行get_kmeans.py即可。有两个参数需要注意一下：

• annotation_path：train.txt的路径，这一般不会变
• 函数get_kmeans的第二个参数：anchors的数量，目前设置为9，以后有需要可以修改

程序运行结束后会显示生成的anchors，将其复制到./config/my_anchors.txt即可：

60,117, 105,156, 255,69, 179,189, 150,297, 272,352, 490,421, 979,527, 1970,1190

1.2.3 weights conversion

本模型采用迁移学习的训练方式，先在网上下载coco数据集预训练的权值文件，然后生成yolo v3的checkpoint文件。具体操作：
（1）下载yolov3.weights，放在../data/restore_weights/路径下
（2）运行convert_weight.py，生成的checkpoint文件（yolov3.ckpt）将会存放在同目录下

这样我们就得到了一个经过coco数据集预训练好的yolo v3模型，输入数据就可以训练了。

---

1.3. 训练

有了数据和模型之后就可以开始进一步训练了，目前采用two_stage的训练策略。
按照目前的经验，stage one训练约20个周期，然后选择其中最好的一个模型进入stage two，stage two同样训练约20个周期，然后选择最好的模型作为最终输出的模型。采用这种训练策略，在./arg.py中有几个参数是需要修改的。

1.3.1 stage one

恢复预训练的模型，冻结backbone，采用较大的初始学习率训练head，具体参数：

restore_path = '../data/restore_weights/yolov3.ckpt'  # 采用预训练好的模型
learning_rate_init = 1e-3 #  初始学习率，较大
restore_part = ['yolov3/darknet53_body']  # 恢复的网络部分， 这里只回复body，也就是说head部分从头开始训练
update_part = ['yolov3/yolov3_head']  # 继续训练的网络部分， 这里只训练head，说明body被冻结，还是原来coco预训练的那些值

1.3.2 stage two

恢复stage训练的模型，不冻结，采用较小的初始学习率训练backbone和head，具体参数：

 restore_path = '../data/restore_weights/yolov3.ckpt'  # 采用预训练好的模型
 learning_rate_init = 1e-4 #  初始学习率，较大
 restore_part = ['yolov3/darknet53_body']  # 恢复的网络部分， 这里只回复body，也就是说head部分从头开始训练
 update_part = ['yolov3/yolov3_head']  # 继续训练的网络部分， 这里只训练head，说明body被冻结，还是原来coco预训练的那些值

---

1.4. 训练的输出

完成训练后我们会得到如下输出：

1.4.1 events 文件

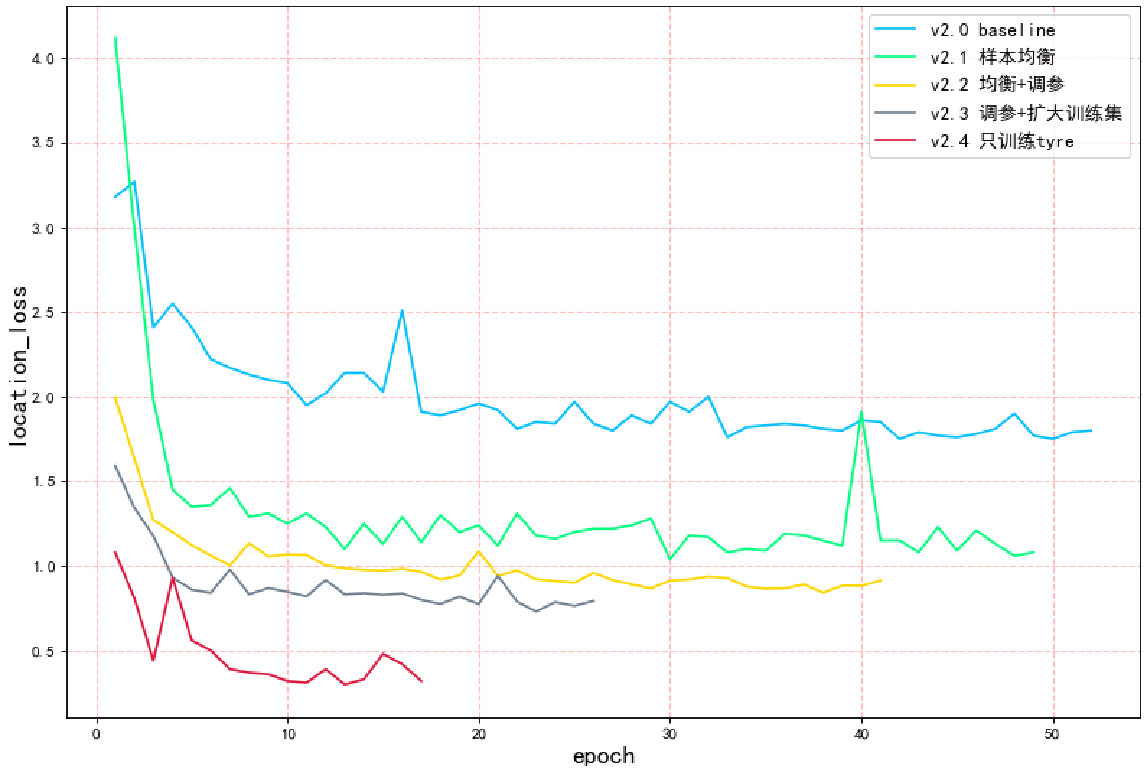

存放在../data/logs/路径下，events文件主要记录了模型训练过程中loss变化情况，可以直接打开tensorboard查看loss曲线，也可以将loss的值读出来自己绘图，后者的灵活性更高。下图展示的是读取多个events文件并绘制loss曲线：

1.4.2 loss.txt

存放在../data/路径下，每完成一个周期的训练，都会在验证集中进行验证，loss.txt记录的就是每次验证得到的结果：

======> Epoch: 1, global_step: 1567.0, lr: 0.000666242 <======
EVAL: Class 0: Recall: 0.7610, Precision: 0.2332, AP: 0.5112
EVAL: Class 1: Recall: 0.9528, Precision: 0.4849, AP: 0.8984
EVAL: Recall: 0.8687, Precison: 0.3428, mAP: 0.7048
EVAL: loss: total: 15.27, xy: 7.60, wh: 6.29, conf: 0.88, class: 0.51

每次输出信息包括周期数、步数、学习率、每个类别的AP等评价指标以及各种loss

1.4.3 checkpoint模型文件

存放在../data/checkpoint/路径下，checkpoint是训练模型最重要的输出，它记录了模型和权重的信息，可以说它就是我们训练模型唯一需要的结果，其他的都只是辅助文件罢了。文末的附件有对checkpoint文件的介绍。
目前的模型保存策略是：

• 每5个周期保存一次，可以在arg.py修改save_epoch的值以变更
• 如果当前周期验证的结果比之前的都要好，那么这个周期也会保存，并且文件名含有best字样，比较结果好坏用的是mAP


---

2. 评价流程

评价主要分两步，第一步输出相关数据并计算评价指标，第二步分析结果

2.1 运行评价程序

要得到相关数据有以下几个操作要执行，有些繁琐，后续会进行优化

1. 将训练得到的模型文件填入args_eval.py：
   `restore_path = “…/…/…/data/checkpoint/best_model_Epoch_16_step_13327.0_mAP_0.9558_loss_6.7667_lr_8.847359e-05”

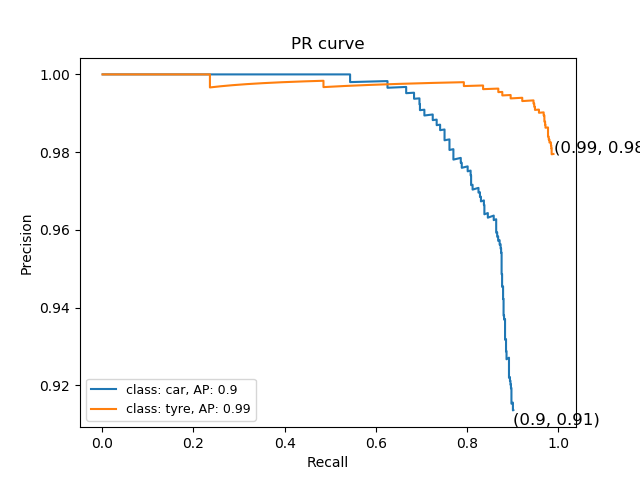

2. 直接运行eval.py得到两个类别的准确率、召回率、PR曲线和AP

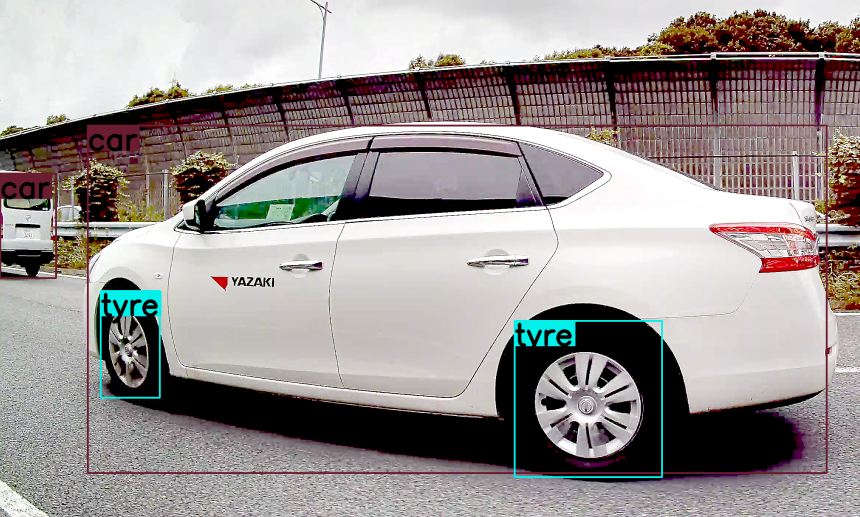

3. 直接运行test_data_detect.py，检测测试集的图片，这一步有两个输出：标注文件，以及标注信息（包括真实和预测）在图片上的展示，如图：

4. 直接运行calcu_iou_acc.py计算各类别的IoU和acc

3. 预测

1. 将需要检测的图片放在./data/image_detect_in/里面
2. 修改image_detect.py里面的模型文件：
   "restore_path": "../data/checkpoint/model-epoch_15_step_15679_loss_7.0378_lr_6.8987e-05"

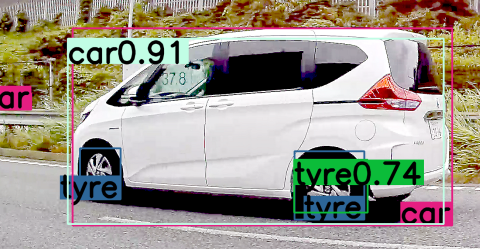

   然后运行即可得到预测到的标注文件，格式为xml，同时也会有展示：


4. 附录

4.1 tensorflow模型文件说明
