分析如何通过测量解开MOS管发热的问题？

　

　　最近，做了一款小功率的开关电源，在进行调试的时候，发现MOS管发热很严重，为了解决MOS管发热问题，要准确判断是否是这些原因造成，最重要的是进行正确的测试，才能发现问题所在。通过这次解决这个MOS发热问题，发现正确选择关键点的测试，是否和分析的一致，才是解决问题之关键。



　　在进行开关电源测试中，除了用三用表测量控制电路其他器件的引脚电压，比较重要的是用示波器测量相关的电压波形。当判断开关电源是否工作正常，测试什么地方才能反映出电源的工作状态，变压器原边和次级以及输出反馈是否合理，开关MOS管是否工作正常，PWM控制器输出端是否正常，包括脉冲的幅度和占空比是否正常，等等。

　　测试点的合理选择非常重要，正确选择既安全可靠测量，又能反映故障的原因所在，迅速查找出原因。

　　分析这次MOS管故障的原因，根据开关电源以前的所了解的，一般引起MOS管发热的原因是：

　　1：驱动频率过高。

　　2：G极驱动电压不够。

　　3：通过漏极和源极的Id电流太高。

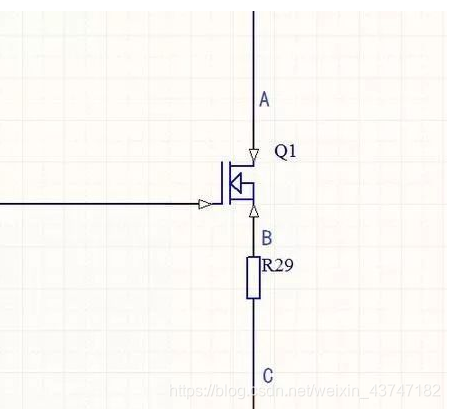

　　因此测试重点放在MOS管上，准确测试它的工作状况，才是问题的根本。选择测试点如图：



　　Q1为功率开关MOS管，A点为漏极，B点为源极，R为电流取样电阻，C点为接地端。把双踪示波器的两个探头分别接到A和B点，两个探头接地端同时卡住电阻R的接地端C处。

　　而从B点的波
