学习mysql9-undoLog

事务

事务回滚

事务需要保证原⼦性，也就是事务中的操作要么全部完成，要么什么也不做。
为了保证事务的原⼦性，我们需要把东西改回原先的样⼦，这个过程就称之为回滚（英⽂名：rollback），这样就可以造成⼀个假象：这个事务看起来什么都没做，所以符合原⼦性要求。
你插⼊⼀条记录时，⾄少要把这条记录的主键值记下来，之后回滚的时候只需要把这个主键值对应的记录删掉就好了。
你删除了⼀条记录，⾄少要把这条记录中的内容都记下来，这样之后回滚时再把由这些内容组成的记录插⼊到表中就好了。
你修改了⼀条记录，⾄少要把修改这条记录前的旧值都记录下来，这样之后回滚时再把这条记录更新为旧值就好了。

事务Id

给事务分配id的时机

我们可以通过START TRANSACTION READ ONLY语句开启⼀个只读事务
在只读事务中不可以对普通的表（其他事务也能访问到的表）进⾏增、删、改操作，但可以对临时表做增、删、改操作。
我们可以通过START TRANSACTION READ WRITE语句开启⼀个读写事务，或者使⽤BEGIN、START TRANSACTION语句开启的事务默认也算是读写事务。
事务id和之前提到的row_id其实是一样的，都是隐藏列。每次分配到事务的时候，会维护一个全局变量，每次+1的操作。每当成为256的倍数的时候，存放在系统表空间页号为5的页面上，一个称为为Max Trx ID的属性处。

roll_pointer本质就是⼀个指针，指向记录对应的undo⽇志。表示的是回滚指针，指向具体需要回滚到的位置

undoLog的格式

insert undoLog

insertLog的格式内容比较简单，主要是因为回滚不需要知道具体怎么插入，插入了哪些内容。只需要关注插入生成的主键就可以了，每次做会滚的时候，找到对应的insert undoLog对应的Id，做一个删除就可以了。

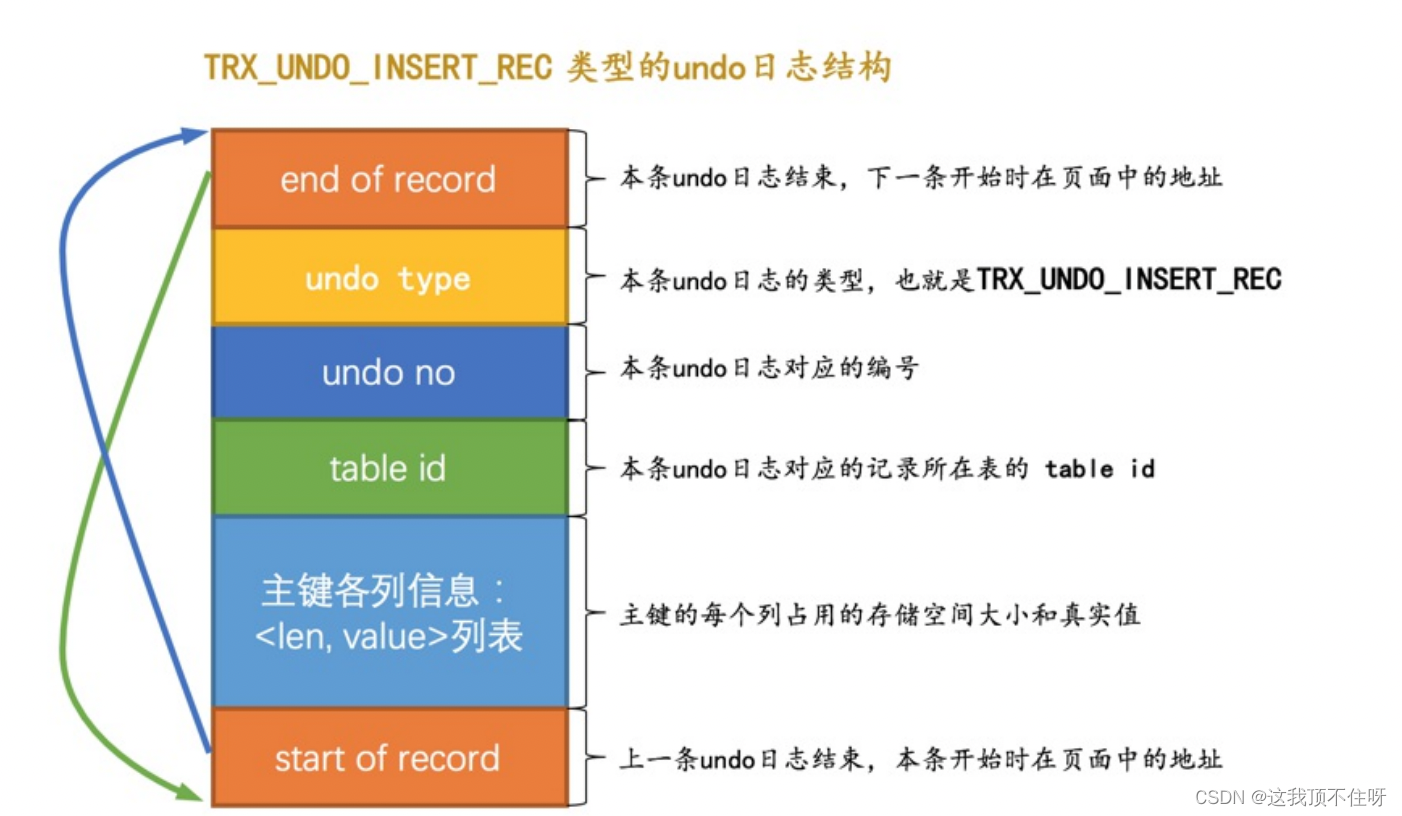

简单的看一下格式

主要讲一下，undo no在⼀个事务中是从0开始递增的，主键个列信息，如果主键只有一列，这个列表只有一条。如果存在多列就存多列

delete undoLog

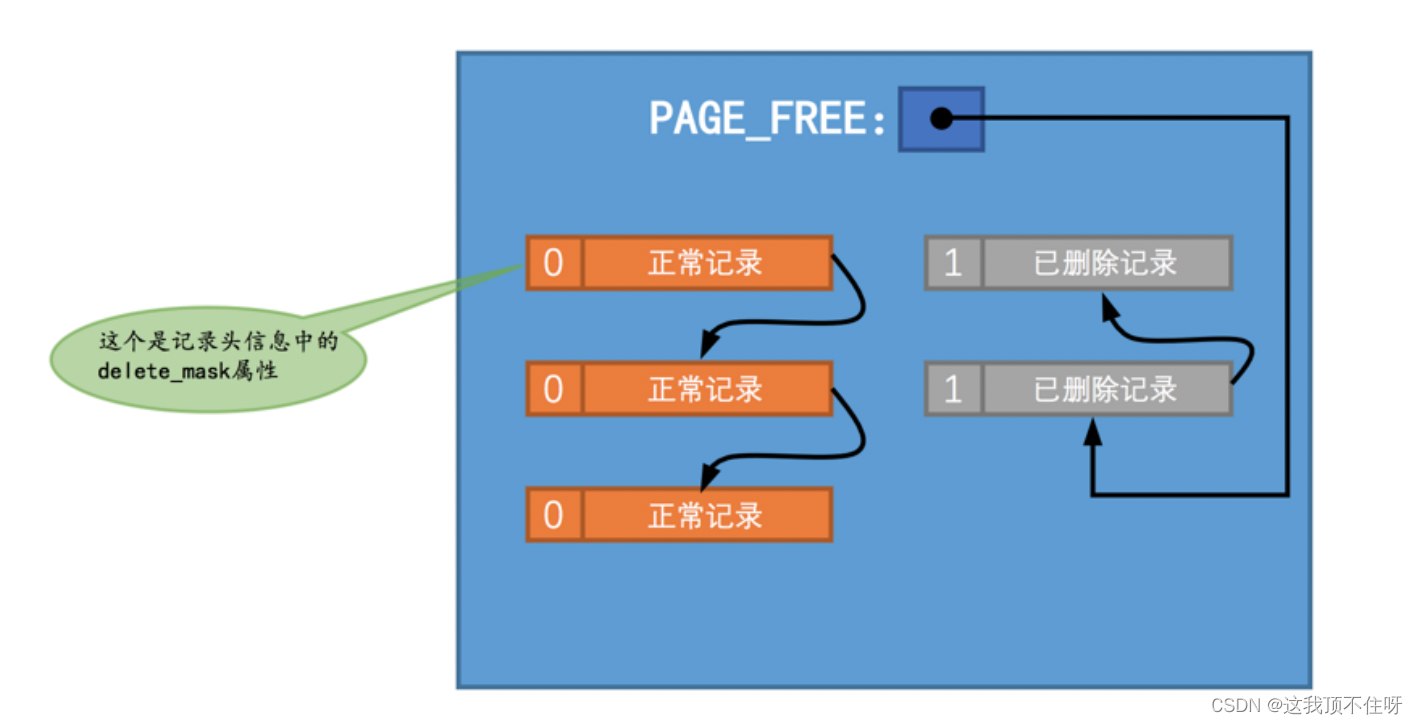

我们知道插⼊到页⾯中的记录会根据记录头信息中的next_record属性组成⼀个单向链表，我们把这个链表称之为正常记录链表；我们在前边唠叨数据页结构的时候说过，被删除的记录其实也会根据记录头 信息中的next_record属性组成⼀个链表，只不过这个链表中的记录占⽤的存储空间可以被重新利⽤，所以也称这个链表为垃圾链表。

删除某个记录的时候，可以分为两步。首先把删除标识标成1，然后把他移动到了page_free链表，之后会对已删除的数据记录做一个清理的过程。为啥需要这么做，主要是为了服务mvcc，让他能够查到那条数据，等到删除的事务提交之后，启动另外的线程去做清理，完成之后还得更新一下page_free，数据页释放空间

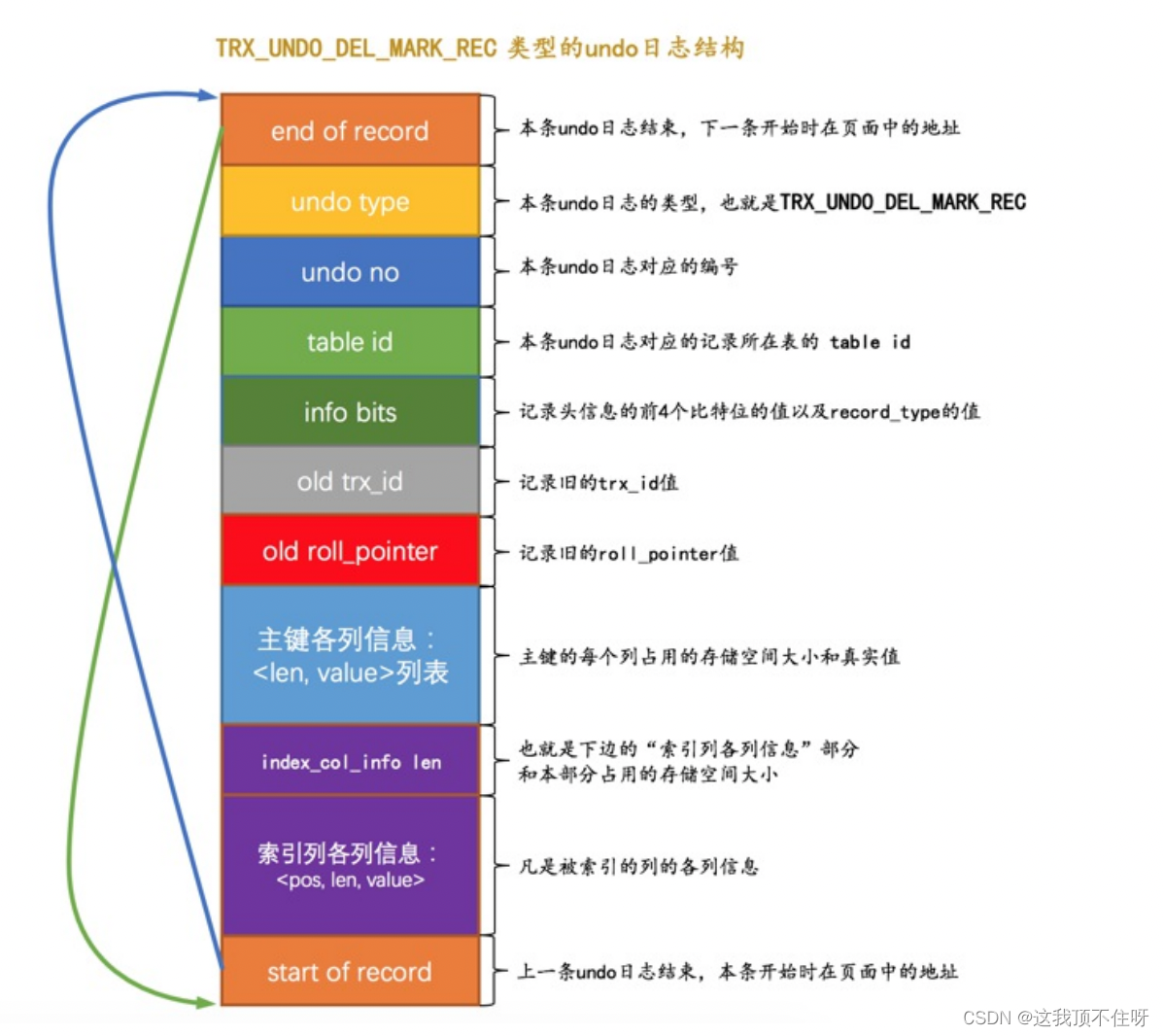

TRX_UNDO_DEL_MARK_REC类型的undo⽇志

update undoLog

不更新主键

就地更新：如果此次更新的内容和更新之前的内容，每一项的内容都和更新之前一样大，就可以不改变原来的页结构

先删除掉旧记录，再插⼊新记录：除了就地更新的情况，就是不就低更新的例子了，大了或者小了，数据库都会先把原来的那条数据直接删除，重新再插入一条新的数据。注意不是标记delete而是直接删除

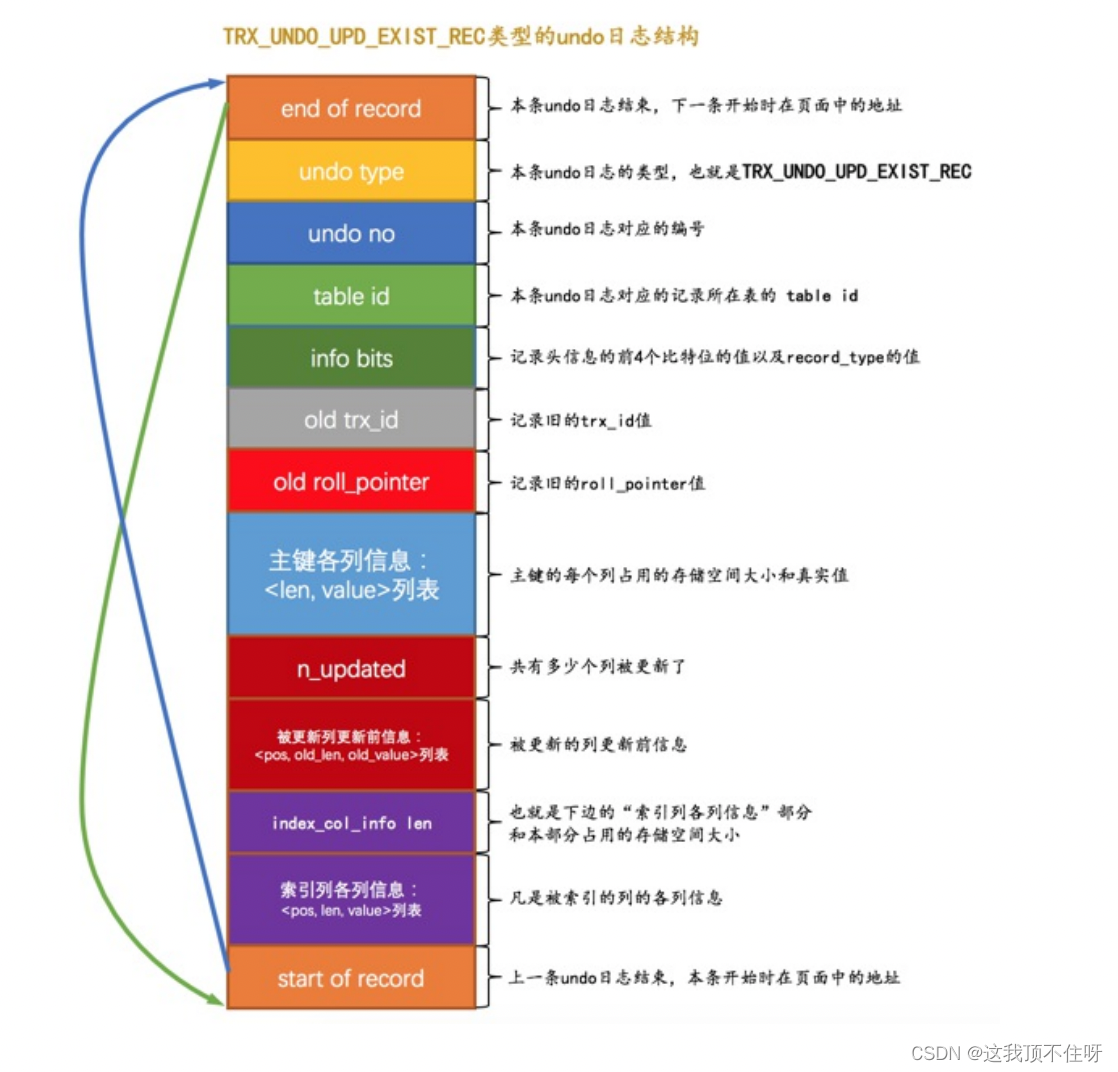

如图这就是不更新主键设计的undoLog的结构：

更新主键

两步处理：先将旧记录进⾏delete mark操作
根据更新后各列的值创建⼀条新记录，并将其插⼊到聚簇索引中（需重新定位插⼊的位置）。
之所以只对旧记录做delete mark操作，是因为别的事务同时也可能访问这条记录，如果把它真正的删除加⼊到垃圾链表后，别的事务就访问不到了。这个功能就是所谓的 MVCC

FIL_PAGE_UNDO_LOG页⾯

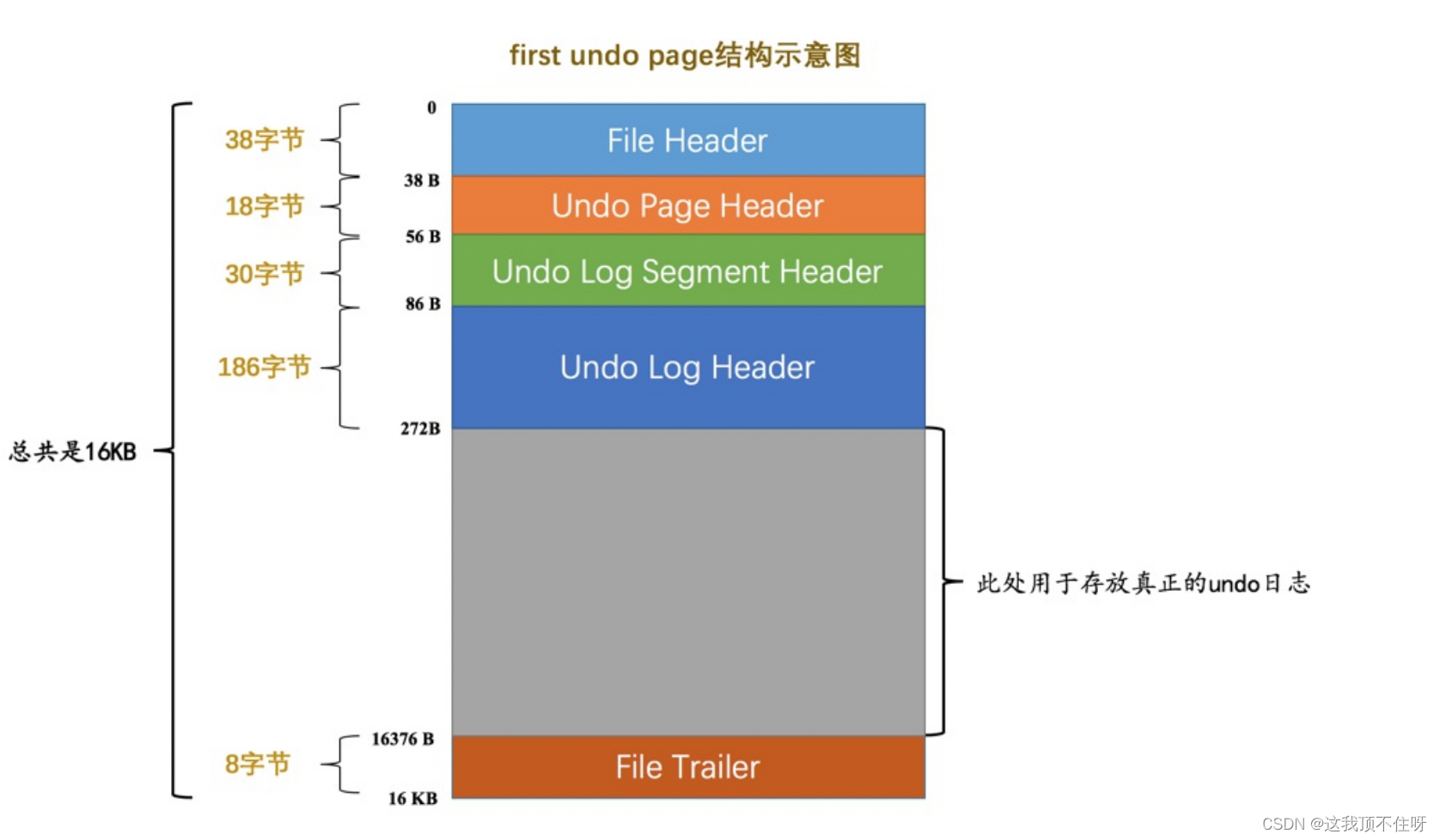

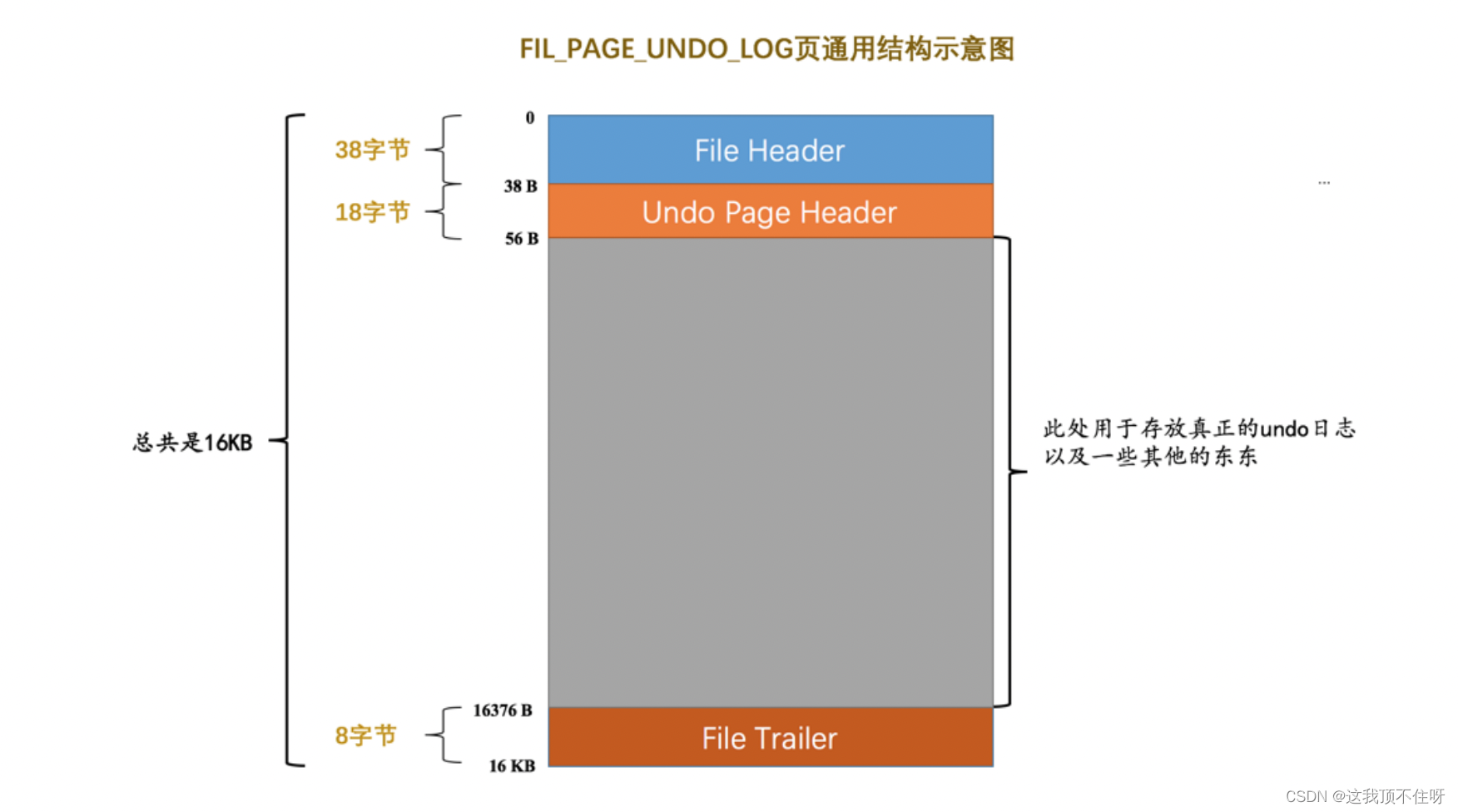

有⼀种称之为FIL_PAGE_UNDO_LOG类型的页⾯是专门⽤来存储undo⽇志的，这种类型的页⾯的通⽤结构如下图 所⽰（以默认的16KB⼤⼩为例）：

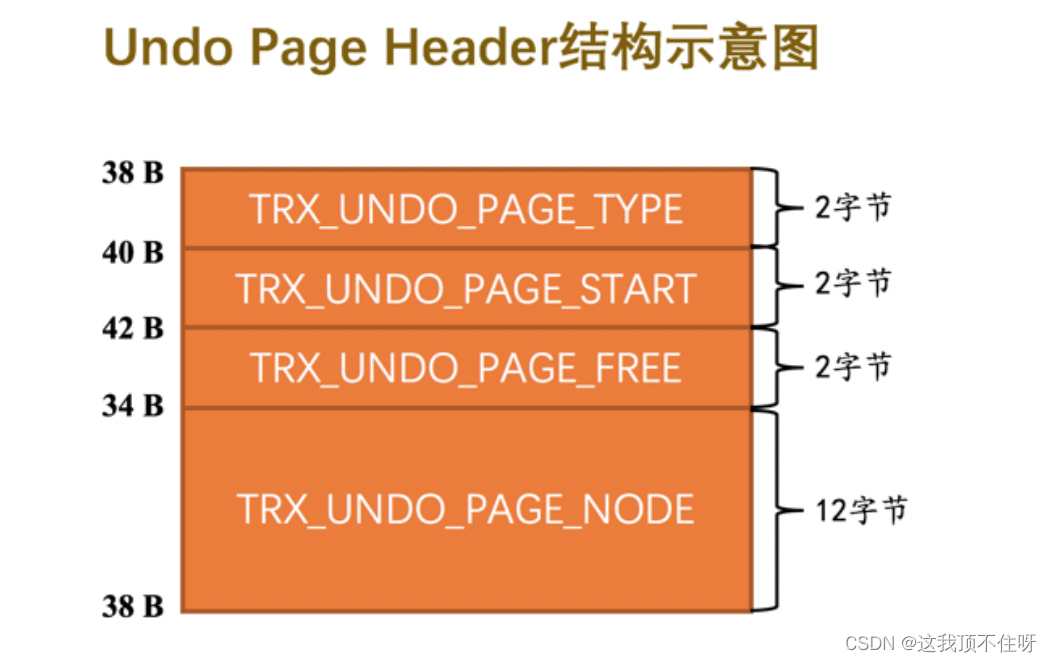

重点讲一下pageHeader，这是undoLog页面特有的header，其中的结构如图

type表示类型，只有两种类型可选，一种是TRX_UNDO_INSERT（使⽤⼗进制1表⽰），另外一种是TRX_UNDO_UPDATE（使⽤⼗进制2表⽰）。start表示的是该页的起始位置，也就是开始写UndoLog的位置，free表示页面中还空闲的位置，也就是写了UndoLog的截止位置，Node是一个List结构，存放的应该是其中所有UndoLog的信息

Undo页⾯链表

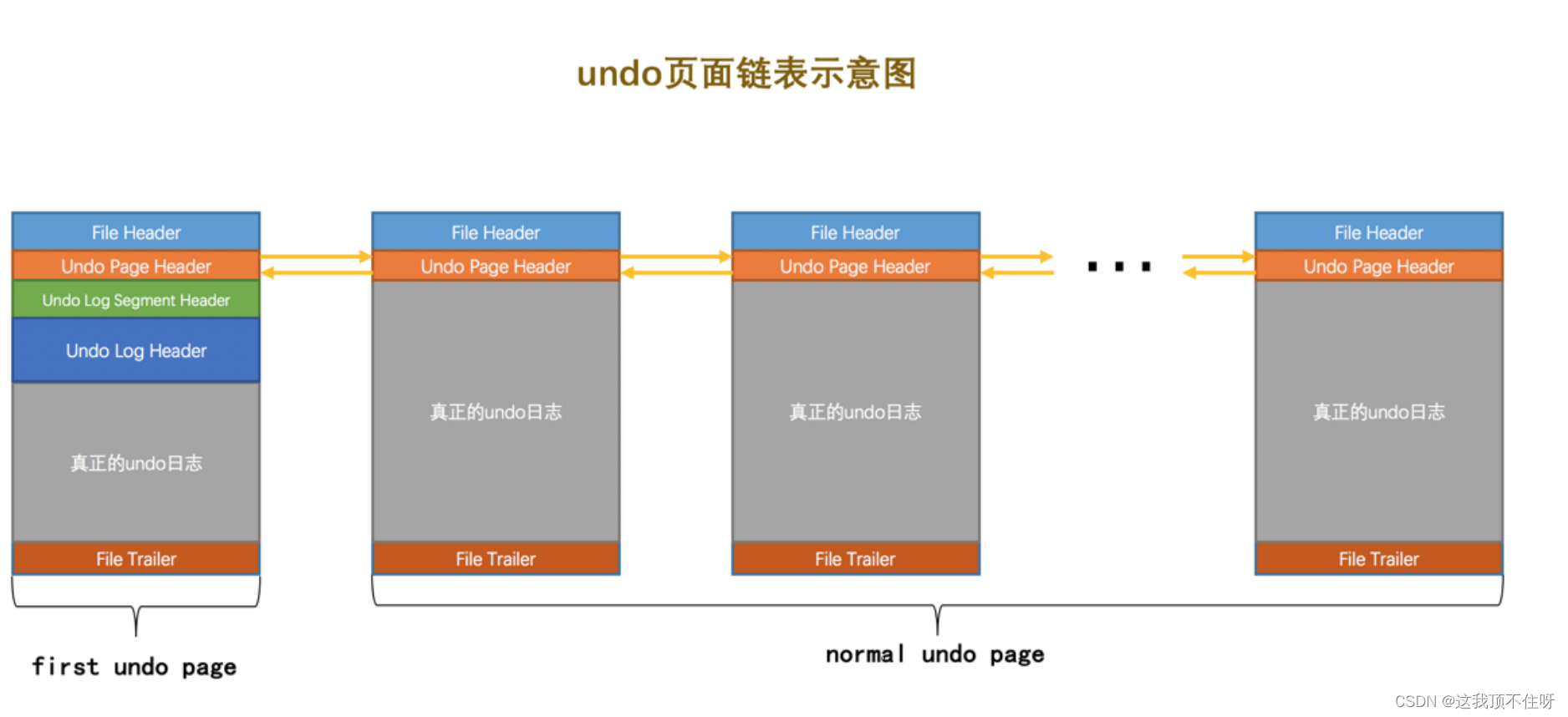

Undo页面在真实的场景中，一个页面应该是存放不下对应的undoLog的，所以我们提供了链表的结构，存放所有的undoLog。

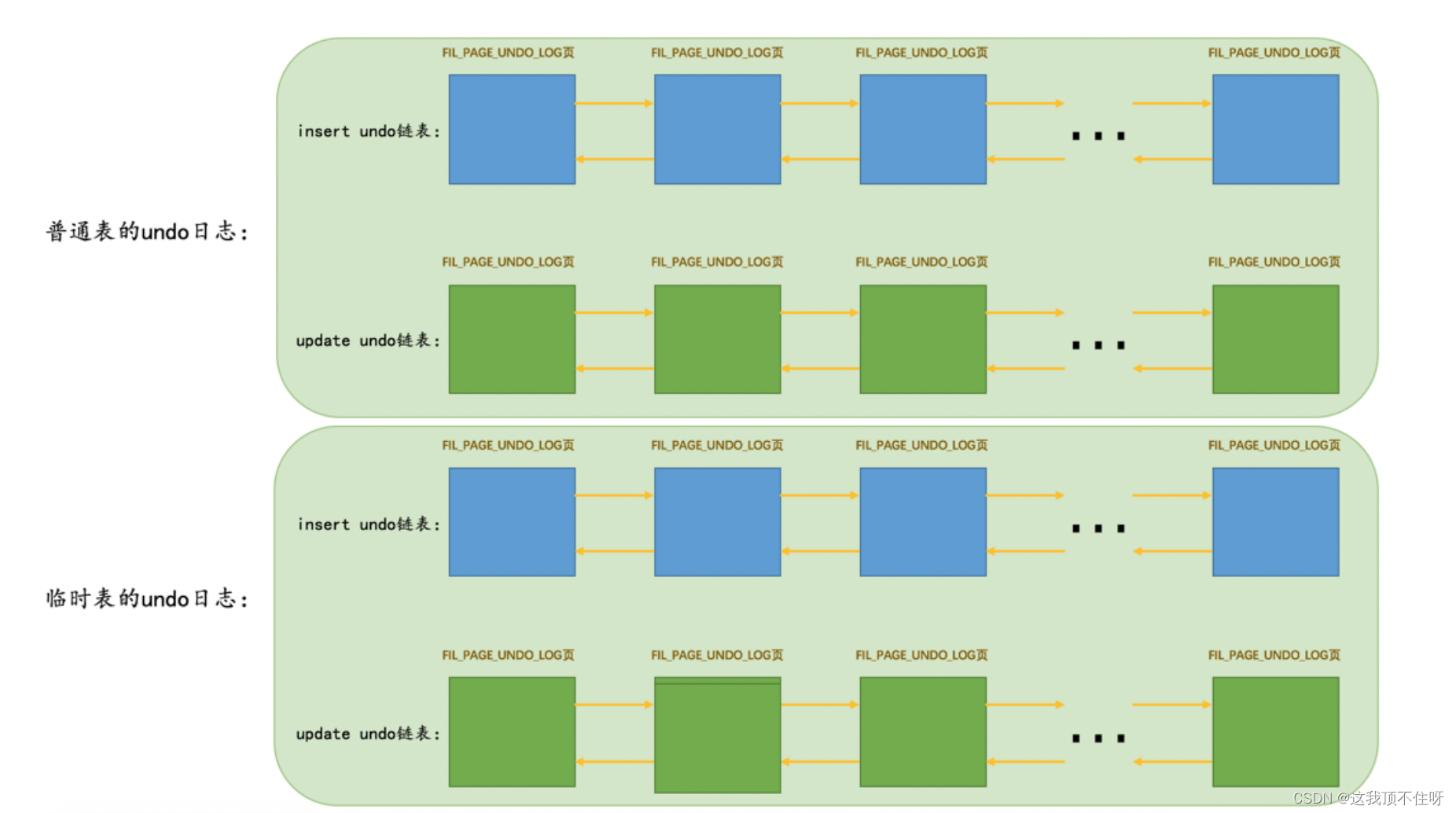

单个事务的Undo页面链表，分为以下四几种：
业务表TRX_UNDO_INSERT
业务表TRX_UNDO_UPDATE
临时表TRX_UNDO_INSERT
临时表TRX_UNDO_UPDATE

当然这是最复杂的情况，事务刚开始的时候并不会创建这么多的链表，而是需要用到的情况下创建

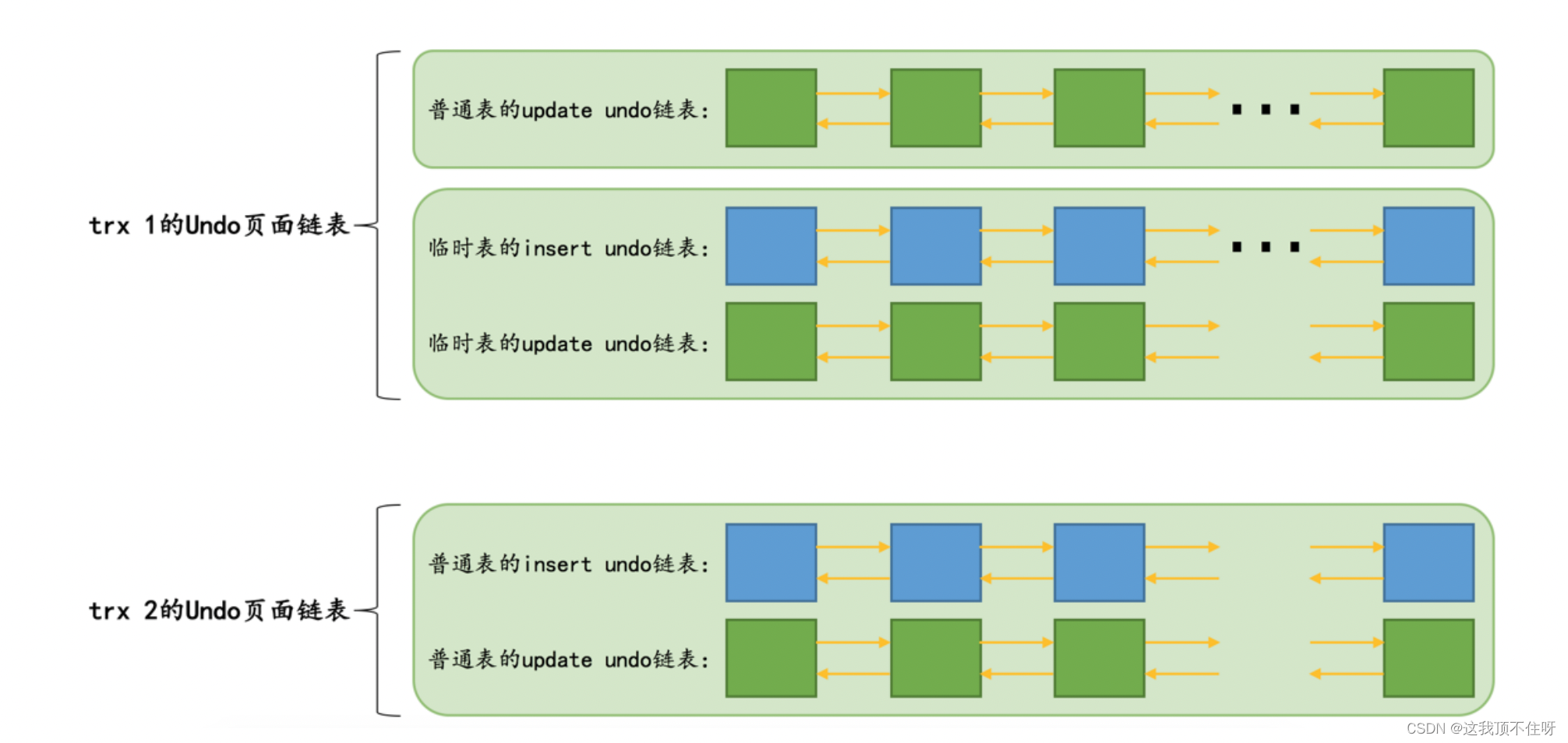

多个事务的Undo页面链表
trx1和trx2同时在执行事务

undo⽇志具体写⼊过程

Undo Log Segment Header

每一个undoLog页面的链表都对应了一个段，这就是Undo Log Segment，每次需要申请页面都从Segment里面申请，然后加入链表。所以每个Undo Log链表的first undo page里存了一个对应段信息的Undo Log Segment Header
Undo Log Segment Header：
TRX_UNDO_STATE：本Undo⻚⾯链表处在什么状态。
TRX_UNDO_LAST_LOG：本Undo⻚⾯链表中最后⼀个Undo Log Header的位置。
TRX_UNDO_FSEG_HEADER：本Undo⻚⾯链表对应的段的Segment Header信息（对应的就是该段的segmentEntry信息）
TRX_UNDO_PAGE_LIST：Undo⻚⾯链表的基节点。这个TRX_UNDO_PAGE_LIST属性代表着这个链表的基节点，当然这个基节点只存在于Undo⻚⾯链表的第⼀个页⾯，也就是first undo page中。

Undo Log Header

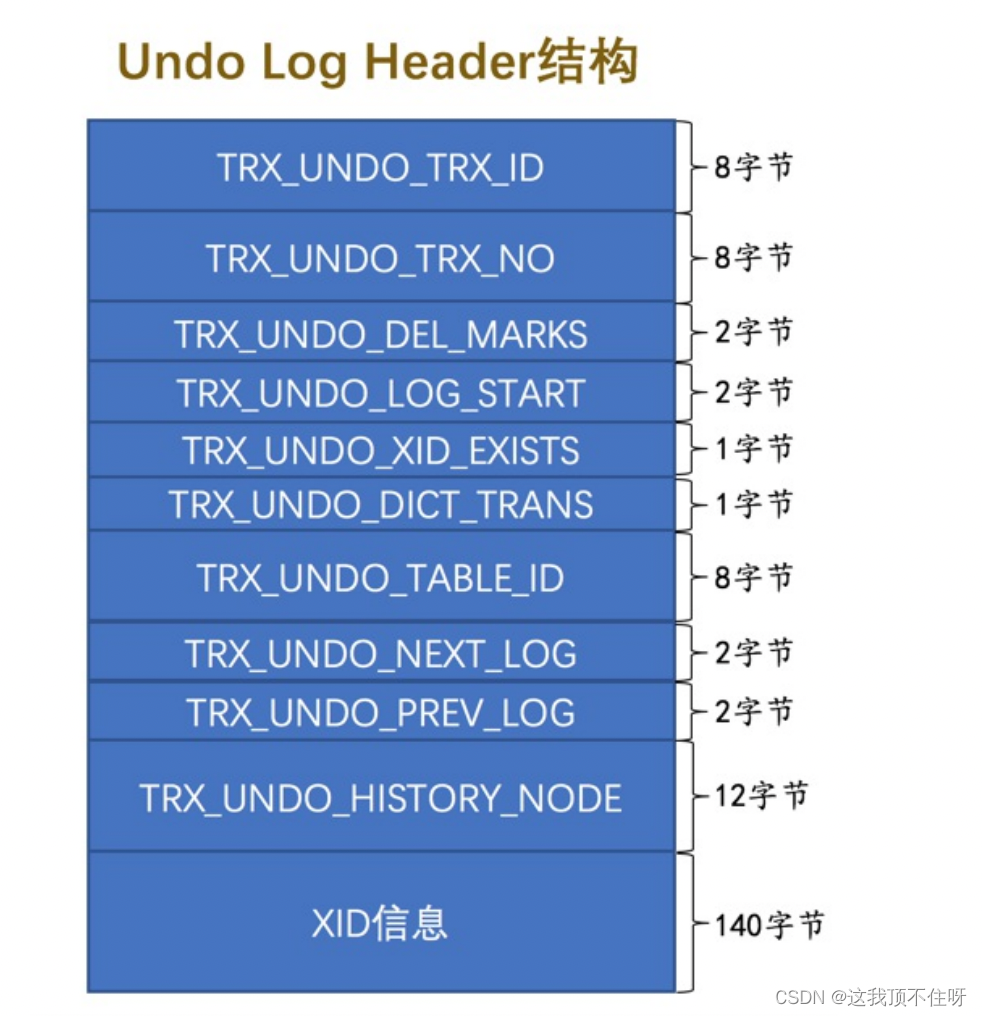

具体对应的Undo Log Header结构

TRX_UNDO_TRX_ID：⽣成本组undo⽇志的事务id。
TRX_UNDO_TRX_NO：事务提交后⽣成的⼀个需要序号，使⽤此序号来标记事务的提交顺序（先提交的此序号⼩，后提交的此序号⼤）。
TRX_UNDO_DEL_MARKS：标记本组undo⽇志中是否包含由于Delete mark操作产⽣的undo⽇志。
TRX_UNDO_LOG_START：表⽰本组undo⽇志中第⼀条undo⽇志的在页⾯中的偏移量。
TRX_UNDO_DICT_TRANS：标记本组undo⽇志是不是由DDL语句产⽣的。
TRX_UNDO_TABLE_ID：如果TRX_UNDO_DICT_TRANS为真，那么本属性表⽰DDL语句操作的表的table id。
TRX_UNDO_NEXT_LOG：下⼀组的undo⽇志在页⾯中开始的偏移量。
TRX_UNDO_PREV_LOG：上⼀组的undo⽇志在页⾯中开始的偏移量。
TRX_UNDO_HISTORY_NODE：⼀个12字节的List Node结构，代表⼀个称之为History链表的节点

如果没有重用的情况下，如图

发生重用的条件，该链表中只包含⼀个Undo⻚⾯。
重用最后的效果：

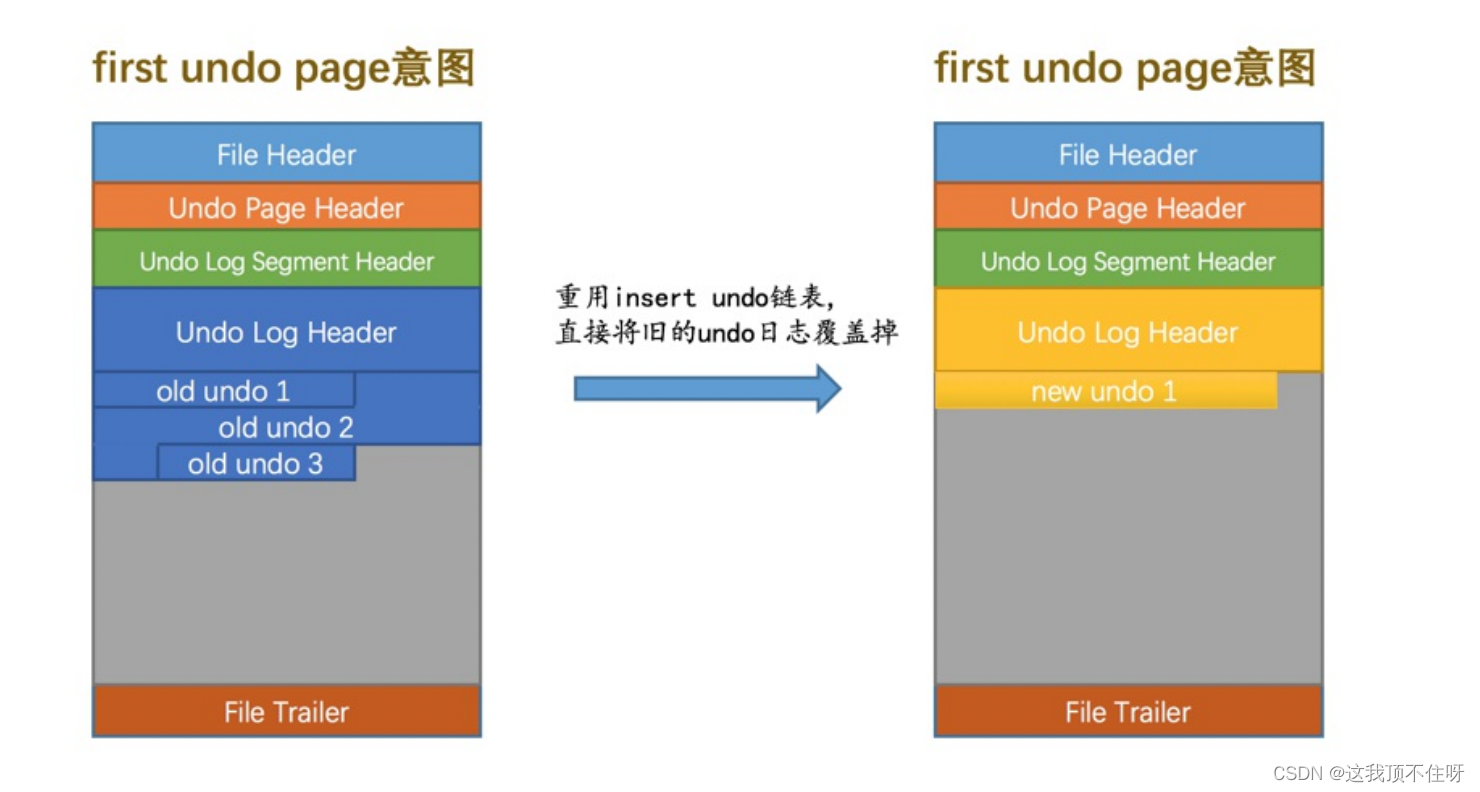

insert undo链表重用：
以直接把旧的⼀组undo⽇志覆盖掉，写⼊⼀组新 的undo⽇志：

update undo链表重用：

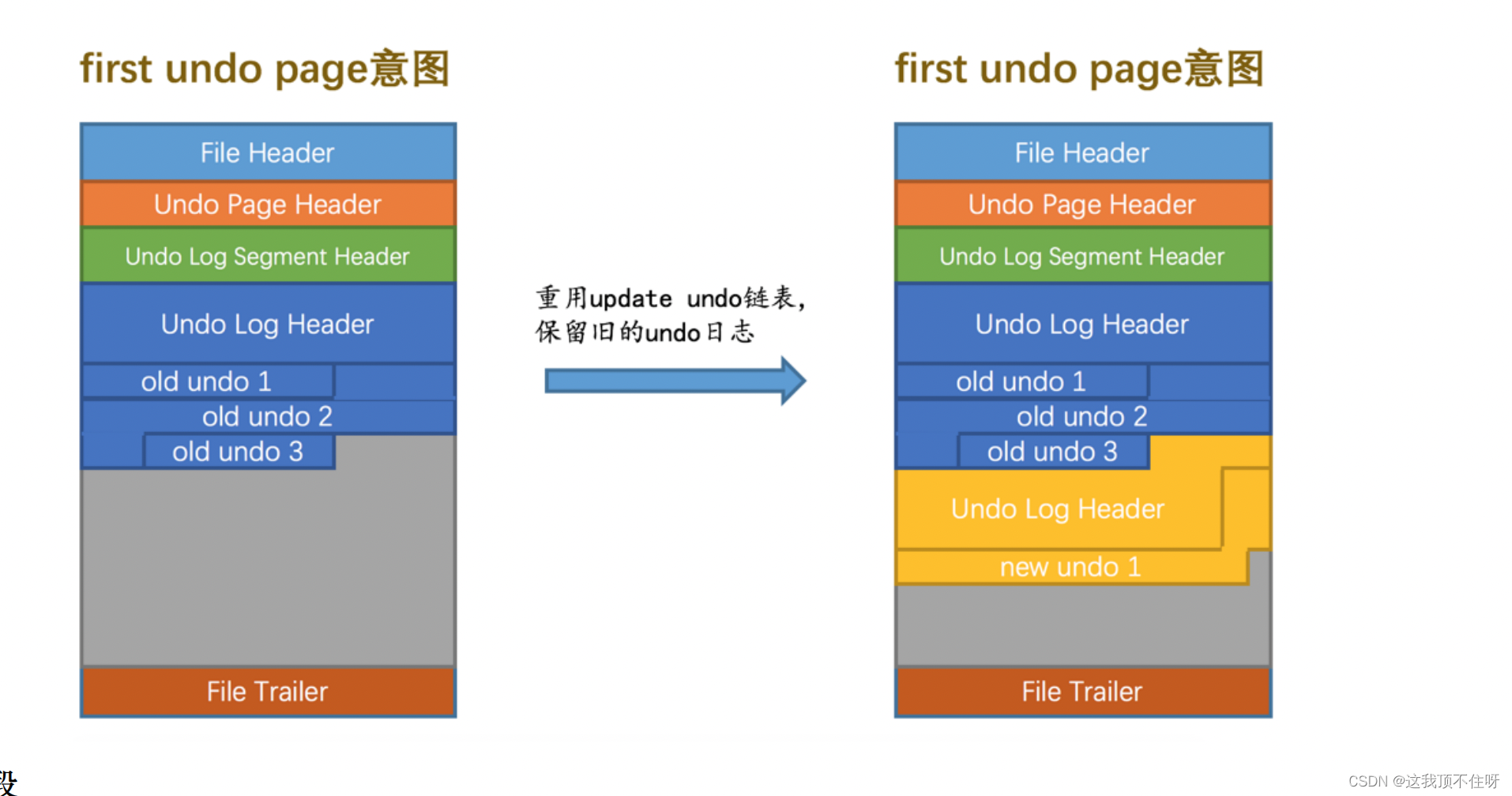

在⼀个事务提交后，它的update undo链表中的undo⽇志也不能⽴即删除掉（这些⽇志⽤于MVCC，我们后边会说的）。所以如果之后的事务想重⽤update undo链表时，就不能覆盖之前事务写⼊ 的undo⽇志。这样就相当于在同⼀个Undo⻚⾯中写⼊了多组的undo⽇志，效果看起来就是这样：

回滚段

回滚段的概念

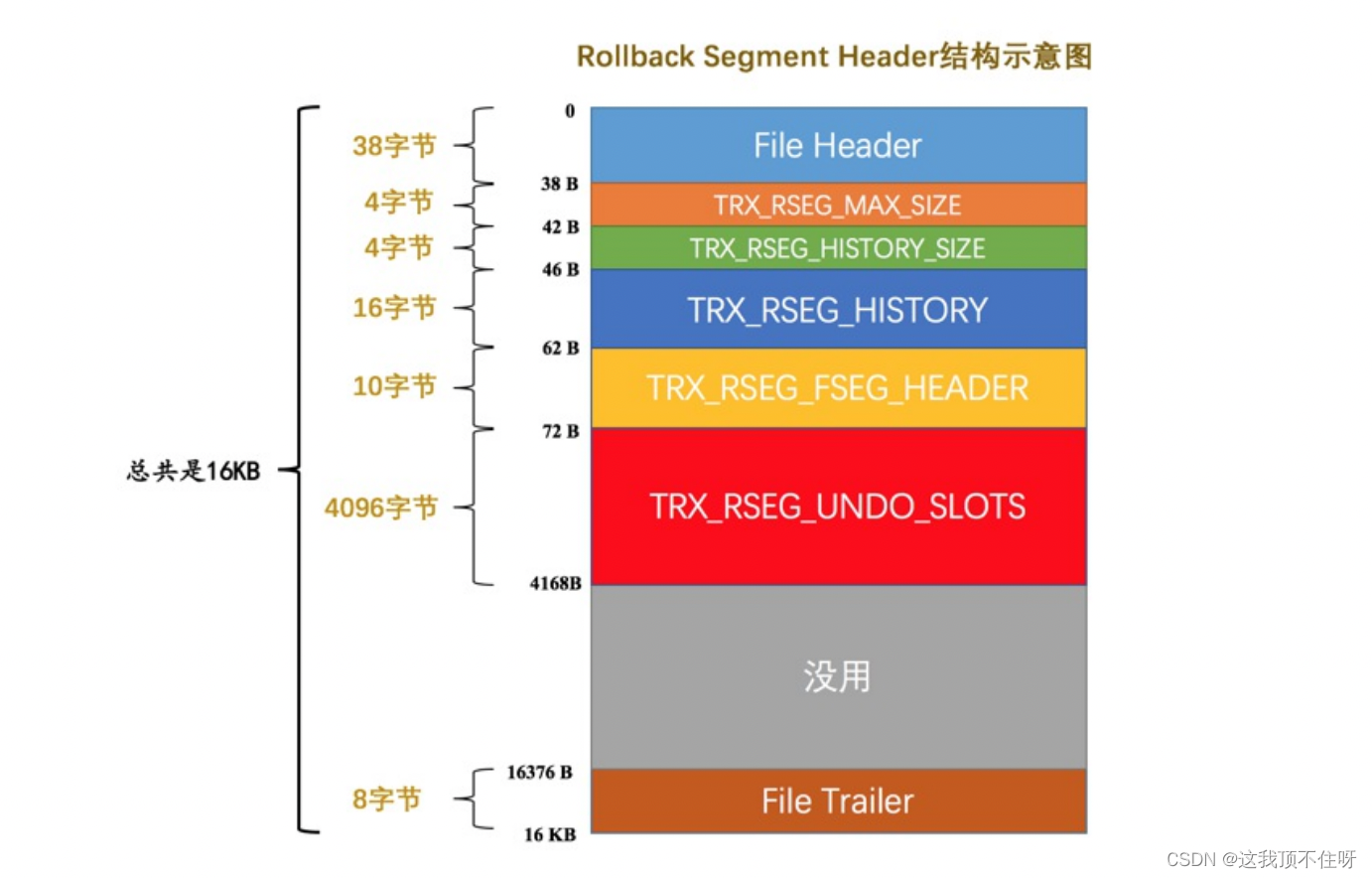

⼀个事务在执⾏过程中最多可以分配4个Undo⻚⾯链表，在同⼀时刻不同事务拥有的Undo⻚⾯链表是不⼀样的，所以在同⼀时刻系统⾥其实可以有许许多多个Undo⻚⾯链表存在。为了更好的管 理这些链表，又设计了⼀个称之为Rollback Segment Header的页⾯，在这个页⾯中存放了各个Undo⻚⾯链表的frist undo page的⻚号，他们把这些⻚号称之为undo slot。其实就是管理每条链表的头节点，也就能找到整条链表了。

回滚段其实这个段在mysql里面只有一个页面，和其他的段概念不太一样。
TRX_RSEG_MAX_SIZE：本Rollback Segment中管理的所有Undo⻚⾯链表中的Undo⻚⾯数量之和的最⼤值。换句话说，本Rollback Segment中所有Undo⻚⾯链表中的Undo⻚⾯数量之和不能超 过TRX_RSEG_MAX_SIZE代表的值。
TRX_RSEG_HISTORY_SIZE：History链表占⽤的页⾯数量。
TRX_RSEG_HISTORY：History链表的基节点。
TRX_RSEG_FSEG_HEADER：本Rollback Segment对应的10字节⼤⼩的Segment Header结构，通过它可以找到本段对应的INODE Entry
TRX_RSEG_UNDO_SLOTS：各个Undo⻚⾯链表的first undo page的⻚号集合，也就是undo slot集合。

从回滚段中申请Undo页⾯链表
每次从回滚段的第⼀个undo slot开始，看看该undo slot的值是不是FIL_NULL。不是的话就找下一个，如果是的话从段里申请一个页面作为first page，该undo slot的值设置为刚刚申请的这个页⾯的地址，这样也就意味着这个undo slot被分配给了这个事务

多个回滚段

⼀个事务执⾏过程中最多分配4个Undo⻚⾯链表，⽽⼀个回滚段⾥只有1024个undo slot，很显然undo slot的数量有点少啊。我们即使假设⼀个读写事务执⾏过程中只分配1个Undo⻚⾯链表， 那1024个undo slot也只能⽀持1024个读写事务同时执⾏，再多了就崩溃了。
如何解决undo slot不够？
所以设计InnoDB的⼤叔⼀⼜⽓定义了128个 回滚段，也就相当于有了128 × 1024 = 131072个undo slot。假设⼀个读写事务执⾏过程中只分配1个Undo⻚⾯链表，那么就可以同时⽀持131072个读写事务并发执⾏

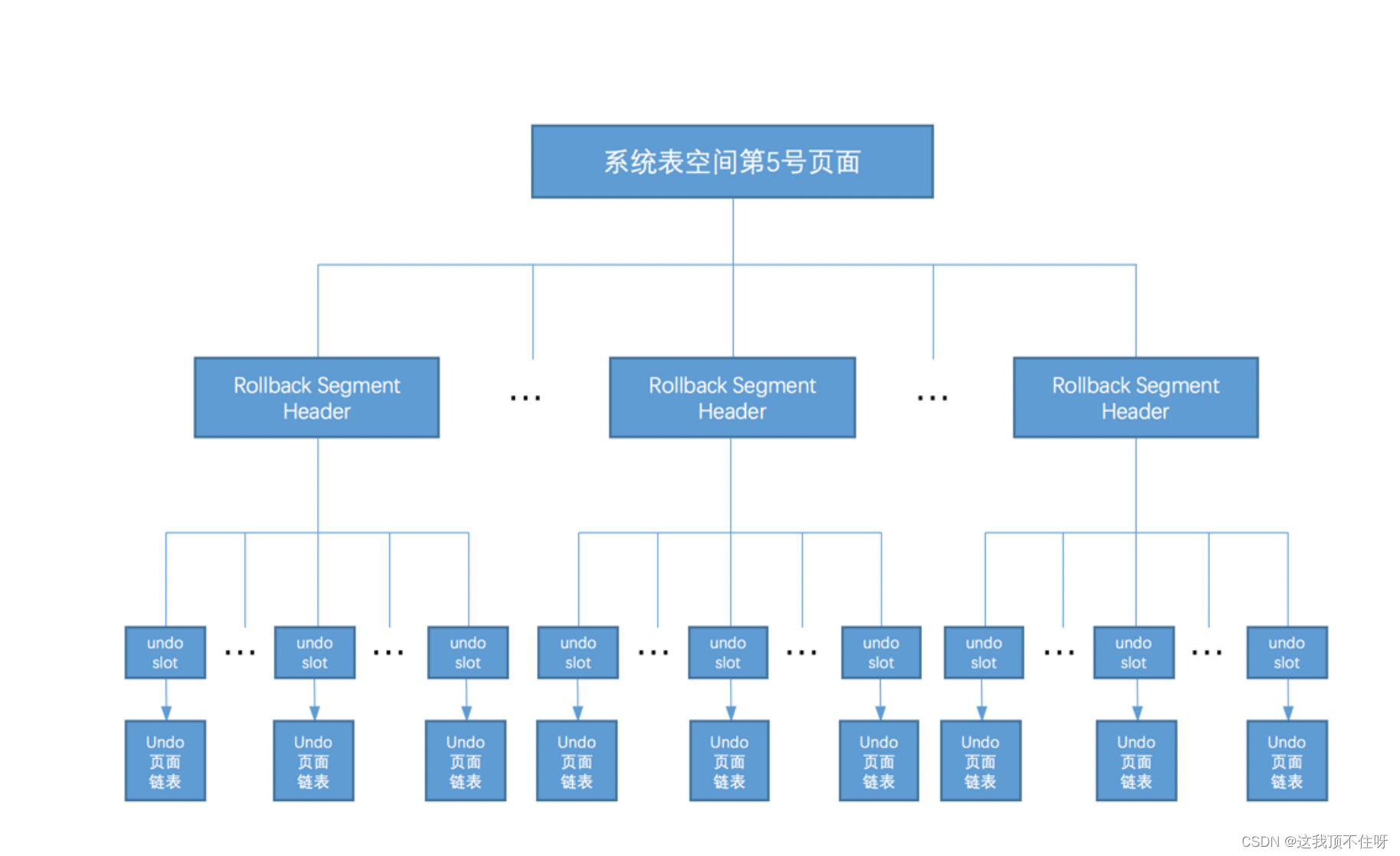

回滚段存在哪里了？
是设计InnoDB的⼤叔在系统表空间 的第5号页⾯的某个区域包含了128个8字节⼤⼩的格⼦

回滚段的分类

我们把这128个回滚段给编⼀下号，最开始的回滚段称之为第0号回滚段，之后依次递增，最后⼀个回滚段就称之为第127号回滚段。这128个回滚段可以被分成两⼤类：
第0号、第33～127号回滚段属于⼀类。其中第0号回滚段必须在系统表空间中（就是说第0号回滚段对应的Rollback Segment Header页⾯必须在系统表空间中），第33～127号回滚段既可以在系统表 空间中，也可以在⾃⼰配置的undo表空间中，关于怎么配置我们稍后再说。 如果⼀个事务在执⾏过程中由于对普通表的记录做了改动需要分配Undo⻚⾯链表时，必须从这⼀类的段中分配相应的undo slot。
第1～32号回滚段属于⼀类。这些回滚段必须在临时表空间（对应着数据⽬录中的ibtmp1⽂件）中。 如果⼀个事务在执⾏过程中由于对临时表的记录做了改动需要分配Undo⻚⾯链表时，必须从这⼀类的段中分配相应的undo slot。 也就是说如果⼀个事务在执⾏过程中既对普通表的记录做了改动，又对临时表的记录做了改动，那么需要为这个记录分配2个回滚段，再分别到这两个回滚段中分配对应的undo slot。
总结⼀下针对普通表和临时表划分不同种类的回滚段的原因
在修改针对普通表的回滚段中的Undo页⾯时，需要记录对应的redo⽇志，⽽修改针对临时表的回滚段中的Undo页⾯时，不需要记 录对应的redo⽇志。

回滚段相关配置

默认情况下，针对普通表设⽴的回滚段（第0号以及第33~127号回滚段）都是被分配到系统表空间的
其中的第0号回滚段是⼀直在系统表空间的，但是第33~127号回滚段可以通过配置放到⾃定义的undo表空间中。但是这种配置只能在系统初始化（创建数据⽬录时）的时候使⽤
通过innodb_undo_directory指定undo表空间所在的⽬录，如果没有指定该参数，则默认undo表空间所在的⽬录就是数据⽬录。
通过innodb_undo_tablespaces定义undo表空间的数量。该参数的默认值为0，表明不创建任何undo表空间。 第33~127号回滚段可以平均分布到不同的undo表空间中。
⼩贴⼠： 如果我们在系统初始化的时候指定了创建了undo表空间，那么系统表空间中的第0号回滚段将处于不可⽤状态

设⽴undo表空间的⼀个好处就是在undo表空间中的⽂件⼤到⼀定程度时，可以⾃动的将该undo表空间截断（truncate）成⼀个⼩⽂件。⽽系统表空间的⼤⼩只能不断的增⼤，却不能截断。
