OSPF：开放性最短路径协议

1.简介：

 无类别链路状态协议；
 跨层封装，协议号89；
 组播更新：224.0.0.5(用在串行链路中)，224.0.0.6(用在以太网中)，存在触发更新和周期更新(30min)；
 使用SPF算法；
 存在区域概念；

2.工作过程：

 激活协议后向所有的邻居发送hello包，建立邻居关系，生成邻居表。
 之后和满足的邻居之间建立邻接关系，交换LSA(链路状态通告)；
 生成LSDB(链路状态数据库)；
 之后基于数据库使用SPF算法计算达到所有未知目标的最短路径加到路由表中；
注：ospf收敛的过程被称为LSA洪范或LSDB同步；

3.OSPF的状态机：

  邻居关系：
  Down：一旦发出hello包将进入下一个状态
  Init：收到的hello包中存在本地的RID时进入下一个状态
  2-WAY：邻居关系建立
  匹配条件：
  1.点到点网路直接进入下一个阶段
  2.MA网络先选DR/BDR；非DR/BDR间不能进入下一个状态；
  Exstart：使用hello的DBD包进行主从关系的选举，主可以先行进入Exchange状态
  Exchange：使用DBD包进行拓扑目录的交互，需要ACK确认；
  Loading：使用LSR/LSU/LSACK获取未知拓扑信息；

4.OSPF的数据包

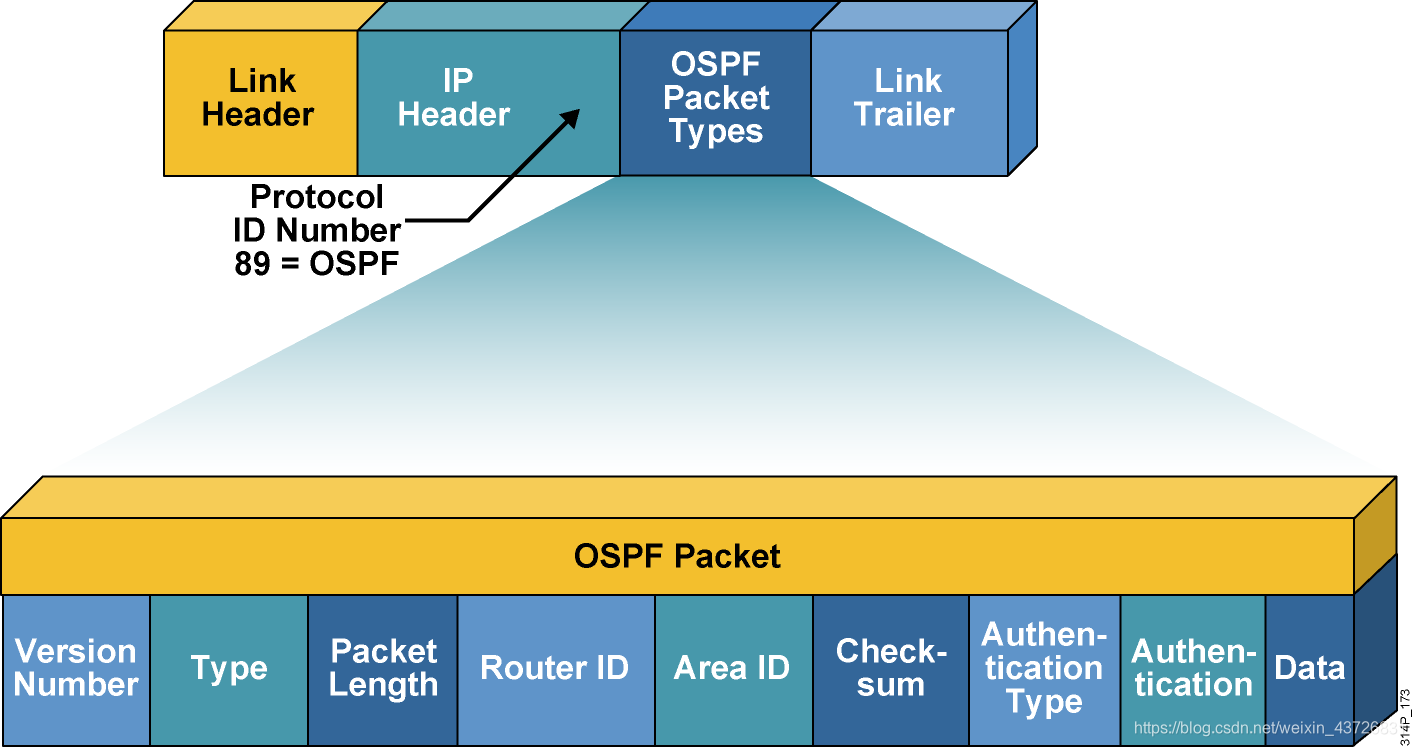

1.数据包结构

在这里插入图片描述

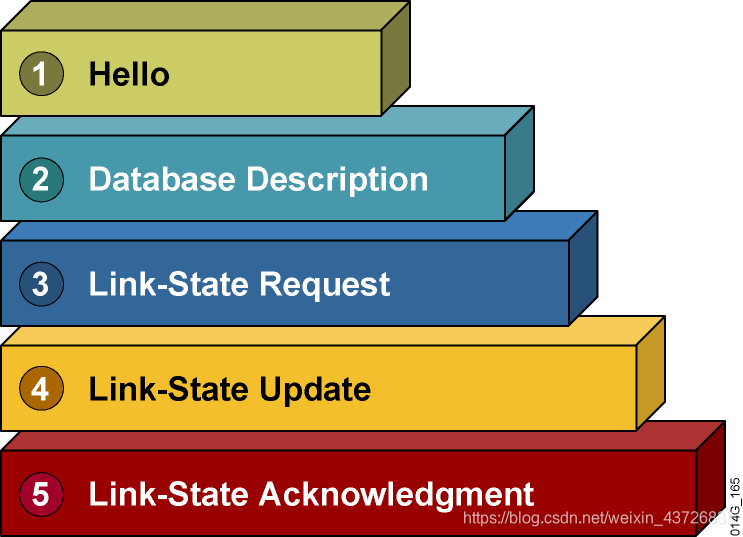

2.数据包类型

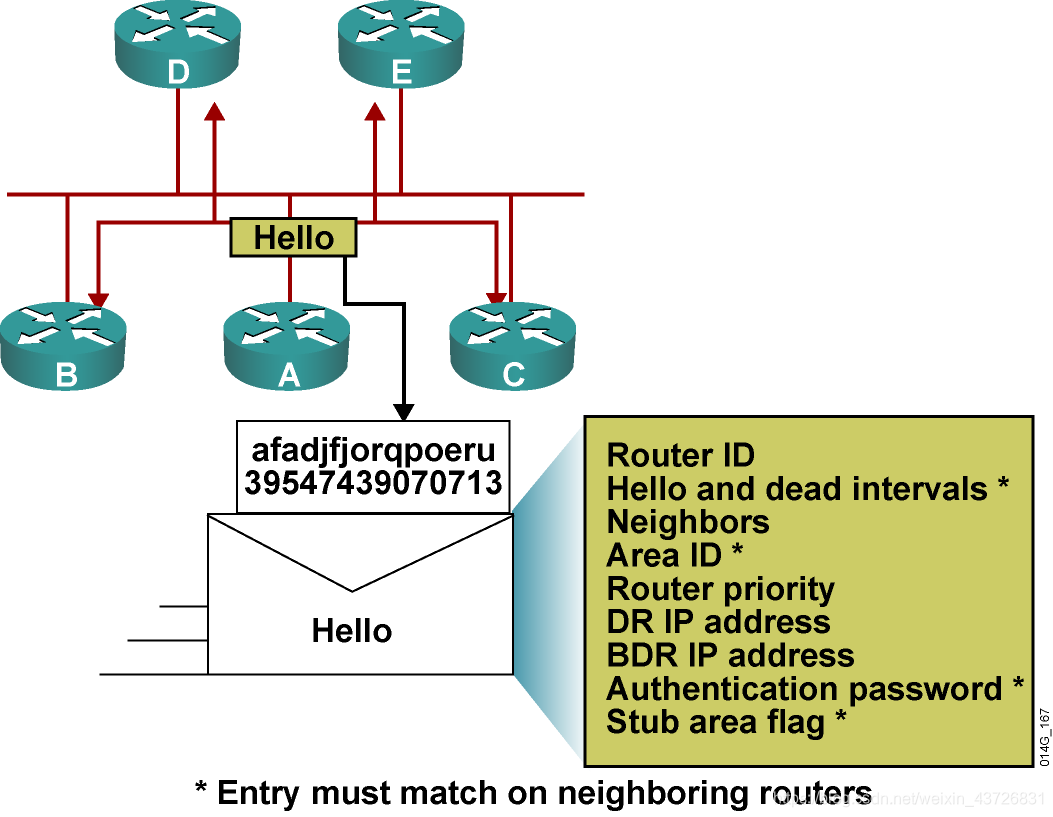

1.hello用于邻居的发现，邻居关系的建立；邻居和邻接关系的保活 hello time 10s或30s dead time 40s或120s

在这里插入图片描述
在这里插入图片描述

邻居间hello包中必须完全一致的参数：hello和dead 时间、区域ID、认证字段、末梢区域标识

OSPF区域划分规则
1.星型结构
2.ABR-区域边界路由器

OSPF实验

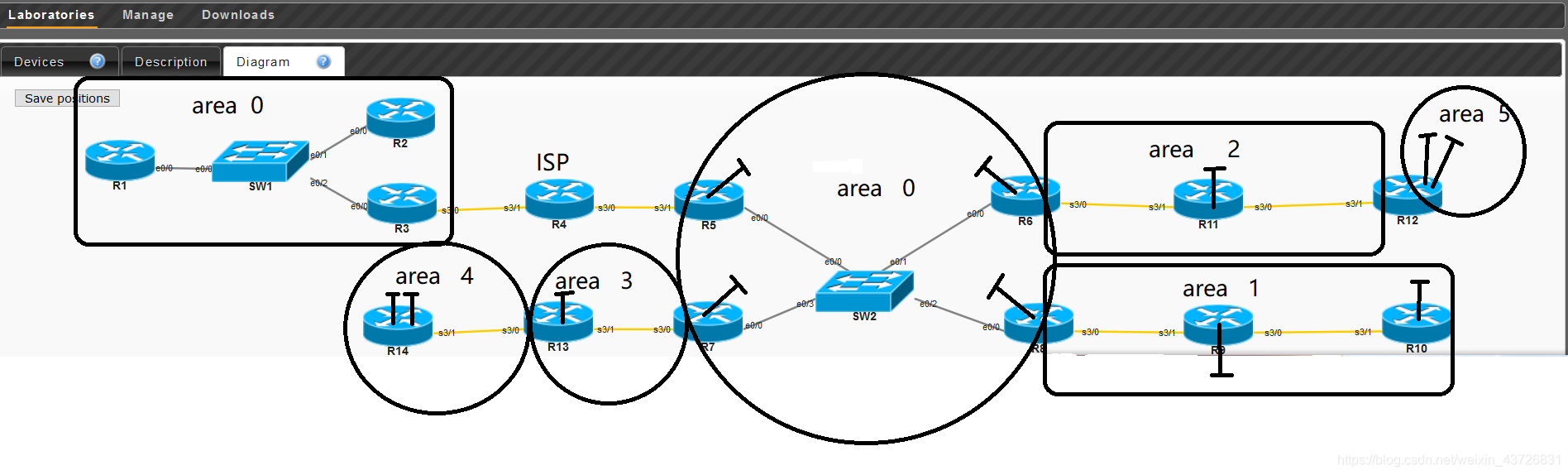

1.实验拓扑图

在这里插入图片描述

2.实验要求

1.R3-R5部分为internet,R4为ISP,其上只配置IP地址
2.R1-R3中R3为DR,无BDR;该段IP地址使用192.168.1.0/24
3.R5-R14的地址为172.16.0.0/16
4.合理规划IP地址,尽量减少LSA的更新量

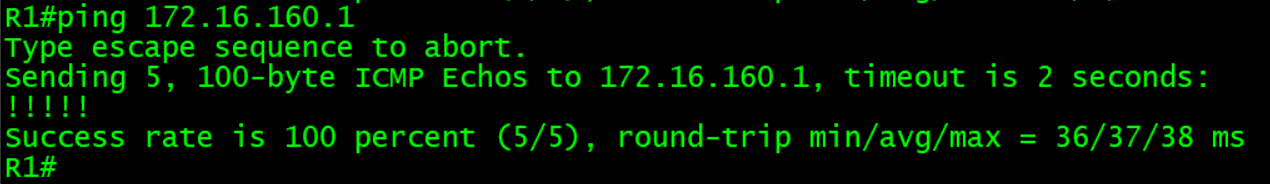

5.R1-R3可以同R5-R14通信

3.实验规划

1.R1环回地址为1.1.1.1/24 直连地址使用192.168.1.1/24（ospf100）
2.R2环回地址为2.2.2.2/24 直连地址使用192.168.1.2/24（ospf100）
3.R3环回地址为3.3.3.3/24 直连地址使用192.168.1.3/24（ospf100）
4.R3-R4之间使用34.1.1.0/24网段，R4-R5之间使用45.1.1.0/24网段，ISP（R4）环回地址为4.4.4.4/24
5.R5-R14之间使用172.16.0.0/16网段
     area 0区域使用172.16.0.0/19，R5的环回地址172.16.16.0/22，R6的环回地址172.16.20.0/22，R7的环回地址172.16.24.0/22，R8的环回地址172.16.28.0/22，中间骨干地址使用172.16.0.0/20（ospf 100）
     area 1区域使用172.16.32.0/19，R8-R9之间使用172.16.32.0/21，R9的环回地址172.16.40.0/21，R9-R10之间使用172.16.56.0/21，R10环回地址172.16.48.0/21 （ospf 100）
     area 2区域使用172.16.64.0/19，R6-R11之间使用172.16.64.0/21，R11-R12之间使用172.16.72.0/21，R11环回地址172.16.89.0/20 （ospf 100）
     area 3区域使用172.16.96.0/19，R7-R13之间使用172.16.96.0/20,R13环回地址172.16.112.0/20（ospf 100）
     area 4区域使用172.16.128.0/19，R13-R14之间使用172.16.144.0/20，R14环回0口使用172.16.128.0/21，R14环回0口使用172.16.136.0/21（ospf 100）
     area 5区域使用172.16.160.0/19，R12环回0口使用172.16.160.0/20，R12环回1口使用172.16.176.0/20（ospf 101 做多进程双向重发布）
6.解决OSPF不规则区域问题
 （1）R3-R5首先跨运营商进行通信起TUNNEL，然后将TUNNEL宣告进OSPF，通过OSPF进行通信
 （2）R7和R13上用虚链路技术
 （3）R12上将两个环回宣告进进程ospf101，做多进程双向重发布

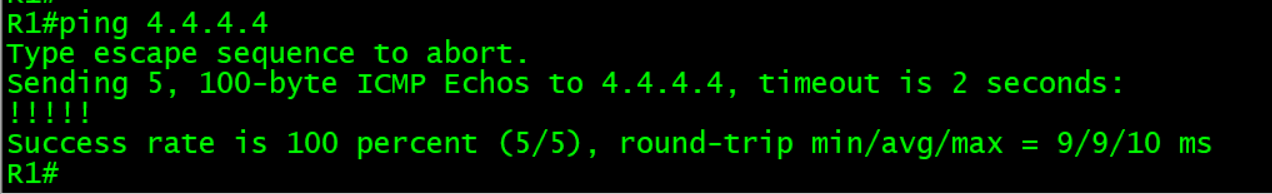

7.访问外网在R3和R5上配置

4.配置

R1

Router>enable
Router#configure terminal
Router(config)#hostname R1
R1(config)#no ip domain-lookup
R1(config)#line console 0
R1(config-line)#logging synchronous
R1(config-line)#exec-timeout 0 0
R1(config-line)#exit
**环回**
R1(config)#interface loopback 0
R1(config-if)#ip address 1.1.1.1 255.255.255.0
R1(config-if)#exit
**R1-R2-R3之间**
R1(config)#interface e0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
**OSPF**
R1(config)#router ospf 100
R1(config-router)#router-id 1.1.1.1
R1(config-router)#exit
**进接口宣告**
R1(config)#interface loopback 0
R1(config-if)#ip ospf 100 area 0
R1(config-if)#exit
R1(config)#interface e0/0
R1(config-if)#ip ospf 100 area 0
R1(config-if)#exit

R2

Router>enable
Router#configure terminal
Router(config)#hostname R2
R2(config)#no ip domain-lookup
R2(config)#line console 0
R2(config-line)#logging synchronous
R2(config-line)#exec-timeout 0 0
R2(config-line)#exit
**环回**
R2(config)#interface loopback 0
R2(config-if)#ip address 2.2.2.2 255.255.255.0
R2(config-if)#exit
**R1-R2-R3**
R2(config)#interface e0/0
R2(config-if)#ip address 192.168.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
**OSPF**
R2(config)#router ospf 100
R2(config-router)#router-id 2.2.2.2
R2(config-router)#exit
**进接口宣告**
R2(config)#interface loopback 0
R2(config-if)#ip ospf 100 area 0
R2(config-if)#exit
R2(config)#interface e0/0
R2(config-if)#ip ospf 100 area 0
R2(config-if)#exit

R3

Router>enable
Router#configure terminal
Router(config)#hostname R3
R3(config)#no ip domain-lookup
R3(config)#line console 0
R3(config-line)#logging synchronous
R3(config-line)#exec-timeout 0 0
R3(config-line)#exit
**环回**
R3(config)#interface loopback 0
R3(config-if)#ip address 3.3.3.3 255.255.255.0
R3(config-if)#exit
**R1-R2-R3**
R3(config)#interface e0/0
R3(config-if)#ip address 192.168.1.3 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
**R3-R4**
R3(config)#interface s3/0
R3(config-if)#ip address 34.1.1.1 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
**OSPF**
R3(config)#router ospf 100
R3(config-router)#router-id 3.3.3.3
R3(config-router)#exit
**进接口宣告**
R3(config)#interface loopback 0
R3(config-if)#ip ospf 100 area 0
R3(config-if)#exit
R3(config)#interface e0/0
R3(config-if)#ip ospf 100 area 0
R3(config-if)#exit
**R1-R2-R3访问外网**
    1.下放缺省
    R3(config)#ip route 0.0.0.0 0.0.0.0 s3/0
	R3(config)#router ospf 100
	R3(config-router)#default-information originate
	R3(config-router)#exit
	 2.定义内外网
	R3(config)#interface s3/0
	R3(config-if)#ip nat outside
	R3(config-if)#exit
	R3(config)#interface e0/0
	R3(config-if)#ip nat inside
	R3(config-if)#exit
 	3.抓取感兴趣流量，NAT转换
	R3(config)#access-list 1 permit 192.168.1.0 0.0.0.255
	R3(config)#ip nat inside source list 1 interface s3/0
**TUNNEL，R1,2,3与R5-14通信**
R3(config)#interface tunnel 0
R3(config-if)#ip address 12.1.1.1 255.255.255.0
R3(config-if)#tunnel source s3/0
R3(config-if)#tunnel destination 45.1.1.2
R3(config-if)#exit
**将TUNNEL宣告进OSPF**
R3(config)#interface tunnel 0
R3(config-if)#ip ospf 100 area 0
R3(config-if)#exit

R4（ISP）

Router>enable
Router#configure terminal
Router(config)#hostname R4
R4(config)#no ip domain-lookup
R4(config)#line console 0
R4(config-line)#logging synchronous
R4(config-line)#exec-timeout 0 0
R4(config-line)#exit
**环回**
R4(config)#interface loopback 0
R4(config-if)#ip address 4.4.4.4 255.255.255.0
R4(config-if)#exit
**R3-R4**
R4(config)#interface s3/1
R4(config-if)#ip address 34.1.1.2 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#exit
**R4-R5**
R4(config)#interface s3/0
R4(config-if)#ip address 45.1.1.1 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#exit

R5

Router>enable
Router#configure terminal
Router(config)#hostname R5
R5(config)#no ip domain-lookup
R5(config)#line console 0
R5(config-line)#logging synchronous
R5(config-line)#exec-timeout 0 0
R5(config-line)#exit
**R4-R5**
R5(config)#interface s3/1
R5(config-if)#ip address 45.1.1.2 255.255.255.0
R5(config-if)#no shutdown
R5(config-if)#exit
**R5-R6-R7-R8**
R5(config)#interface e0/0
R5(config-if)#ip address 172.16.0.1 255.255.240.0
R5(config-if)#no shutdown
R5(config-if)#exit
**环回**
R5(config)#interface loopback 0
R5(config-if)#ip address 172.16.16.1 255.255.252.0
R5(config-if)#exit
**OSPF**
R5(config)#router ospf 100
R5(config-router)#router-id 5.5.5.5
R5(config-router)#exit
**进接口宣告**
R5(config)#interface loopback 0
R5(config-if)#ip ospf 100 area 0
R5(config-if)#exit
R5(config)#interface e0/0
R5(config-if)#ip ospf 100 area 0
R5(config-if)#exit
**R5-14访问外网**
	1.下放缺省
	R5(config)#ip route 0.0.0.0 0.0.0.0 s3/1
	R5(config)#router ospf 100
	R5(config-router)#default-information originate
	R5(config-router)#exit
	2.定义内外网
	R5(config)#interface s3/1
	R5(config-if)#ip nat outside
	R5(config-if)#exit
	R5(config)#interface e0/0
	R5(config-if)#ip nat inside
	R5(config-if)#exit
	3.定义感兴趣流量，NAT转换
	R5(config)#access-list 1 permit 172.16.0.0 0.0.255.255
	R5(config)#ip nat inside source list 1 interface s3/1
**TUNNEL，R1,2,3与R5-14通信**
R5(config)#interface tunnel 0
R5(config-if)#ip address 12.1.1.2 255.255.255.0
R5(config-if)#tunnel source s3/1
R5(config-if)#tunnel destination 34.1.1.1
R5(config-if)#exit
**将TUNNEL宣告进OSPF**
R5(config)#interface tunnel 0
R5(config-if)#ip ospf 100 area 0
R5(config-if)#exit

R6

Router>enable
Router#configure terminal
Router(config)#hostname R6
R6(config)#no ip domain-lookup
R6(config)#line console 0
R6(config-line)#logging synchronous
R6(config-line)#exec-timeout 0 0
R6(config-line)#exit
**环回**
R6(config)#interface loopback 0
R6(config-if)#ip address 172.16.20.1 255.255.252.0
R6(config-if)#exit
**R5-R6-R7-R8**
R6(config)#interface e0/0
R6(config-if)#ip address 172.16.0.2 255.255.240.0
R6(config-if)#no shutdown
R6(config-if)#exit
R6(config)#exit
**R6-R11**
R6(config)#interface s3/0
R6(config-if)#ip address 172.16.64.1 255.255.248.0
R6(config-if)#no shutdown
R6(config-if)#exit
**OSPF**
R6(config)#router ospf 100
R6(config-router)#router-id 6.6.6.6
R6(config-router)#exit
**进接口宣告**
R6(config)#interface loopback 0
R6(config-if)#ip ospf 100 area 0
R6(config-if)#exit
R6(config)#interface e0/0
R6(config-if)#ip ospf 100 area 0
R6(config-if)#exit
注：
	R6(config)#interface s3/0
	R6(config-if)#ip ospf 100 area 2
	R6(config-if)#exit

R7

Router>enable
Router#configure terminal
Router(config)#hostname R7
R7(config)#no ip domain-lookup
R7(config)#line console 0
R7(config-line)#logging synchronous
R7(config-line)#exec-timeout 0 0
R7(config-line)#exit
**环回**
R7(config)#interface loopback 0
R7(config-if)#ip address 172.16.24.1 255.255.252.0
R7(config-if)#exit
**R5-R6-R7-R8**
R7(config)#interface e0/0
R7(config-if)#ip address 172.16.0.3 255.255.240.0
R7(config-if)#no shutdown
R7(config-if)#exit
**R7-R13**
R7(config)#interface s3/0
R7(config-if)#ip address 172.16.96.1 255.255.240.0
R7(config-if)#no shutdown
R7(config-if)#exit
**OSPF**
R7(config)#router ospf 100
R7(config-router)#router-id 7.7.7.7
R7(config-router)#exit
**进接口宣告**
R7(config)#interface loopback 0
R7(config-if)#ip ospf 100 area 0
R7(config-if)#exit
R7(config)#interface e0/0
R7(config-if)#ip ospf 100 area 0
R7(config-if)#exit
注：
    R7(config)#interface s3/0
    R7(config-if)#ip ospf 100 area 3
    R7(config-if)#exit
**虚链路解决area4区域通信问题**
R7(config)#router ospf 100
R7(config-router)#area 3 virtual-link 13.13.13.13
R7(config-router)#exit

R8

Router>enable
Router#configure terminal
Router(config)#hostname R8
R8(config)#no ip domain-lookup
R8(config)#line console 0
R8(config-line)#logging synchronous
R8(config-line)#exec-timeout 0 0
R8(config-line)#exit
**环回**
R8(config)#interface loopback 0
R8(config-if)#ip address 172.16.28.1 255.255.252.0
R8(config-if)#exit
**R5-R6-R7-R8**
R8(config)#interface e0/0
R8(config-if)#ip address 172.16.0.4 255.255.240.0
R8(config-if)#no shutdown
R8(config-if)#exit
**R8-R9**
R8(config)#interface s3/0
R8(config-if)#ip address 172.16.32.1 255.255.248.0
R8(config-if)#no shutdown
R8(config-if)#exit
**OSPF**
R8(config)#router ospf 100
R8(config-router)#router-id 8.8.8.8
R8(config-router)#exit
**进接口宣告**
R8(config)#interface loopback 0
R8(config-if)#ip ospf 100 area 0
R8(config-if)#exit
R8(config)#interface e0/0
R8(config-if)#ip ospf 100 area 0
R8(config-if)#exit
注：
  R8(config)#interface s3/0
  R8(config-if)#ip ospf 100 area 1
  R8(config-if)#exit

R9

Router>enable
Router#configure terminal
Router(config)#hostname R9
R9(config)#no ip domain-lookup
R9(config)#line console 0
R9(config-line)#logging synchronous
R9(config-line)#exec-timeout 0 0
R9(config-line)#exit
**R8-R9**
R9(config)#interface s3/1
R9(config-if)#ip address 172.16.32.2 255.255.248.0
R9(config-if)#no shutdown
R9(config-if)#exit
**环回**
R9(config)#interface loopback 0
R9(config-if)#ip address 172.16.40.1 255.255.248.0
R9(config-if)#exit
**R9-R10**
R9(config)#interface s3/0
R9(config-if)#ip address 172.16.48.1 255.255.248.0
R9(config-if)#no shutdown
R9(config-if)#exit
**OSPF**
R9(config)#router ospf 100
R9(config-router)#router-id 9.9.9.9
R9(config-router)#exit
**进接口宣告**
R9(config)#interface loopback 0
R9(config-if)#ip ospf 100 area 1
R9(config-if)#exit
R9(config)#interface s3/1
R9(config-if)#ip ospf 100 area 1
R9(config)#interface s3/0
R9(config-if)#ip ospf 100 area 1
R9(config-if)#exit

R10

Router>enable
Router#configure terminal
Router(config)#hostname R10
R10(config)#no ip domain-lookup
R10(config)#line console 0
R10(config-line)#logging synchronous
R10(config-line)#exec-timeout 0 0
R10(config-line)#exit
**环回**
R10(config)#interface loopback 0
R10(config-if)#ip address 172.16.56.1 255.255.248.0
R10(config-if)#exit
**R9-R10**
R10(config)#interface s3/1
R10(config-if)#ip address 172.16.48.2 255.255.248.0
R10(config-if)#no shutdown
R10(config-if)#exit
**OSPF**
R10(config)#router ospf 100
R10(config-router)#router-id 10.10.10.10
R10(config-router)#exit
**进接口宣告**
R10(config)#interface loopback 0
R10(config-if)#ip ospf 100 area 1
R10(config-if)#exit
R10(config)#interface s3/1
R10(config-if)#ip ospf 100 area 1
R10(config-if)#exit

R11

Router>enable
Router#configure terminal
Router(config)#hostname R11
R11(config)#no ip domain-lookup
R11(config)#line console 0
R11(config-line)#logging synchronous
R11(config-line)#exec-timeout 0 0
R11(config-line)#exit
**R6-R11**
R11(config)#interface s3/1
R11(config-if)#ip address 172.16.64.2 255.255.248.0
R11(config-if)#no shutdown
R11(config-if)#exit
R11(config)#interface loopback 0
R11(config-if)#ip address 172.16.80.1 255.255.240.0
R11(config-if)#exit
**R11-R12**
R11(config)#interface s3/0
R11(config-if)#ip address 172.16.72.1 255.255.248.0
R11(config-if)#no shutdown
R11(config-if)#exit
**OSPF**
R11(config)#router ospf 100
R11(config-router)#router-id 11.11.11.11
R11(config-router)#exit
**进接口宣告**
R11(config)#interface s3/1
R11(config-if)#ip ospf 100 area 2
R11(config-if)#exit
R11(config)#interface loopback 0
R11(config-if)#ip ospf 100 area 2
R11(config-if)#exit
R11(config)#interface s3/0
R11(config-if)#ip ospf 100 area 2
R11(config-if)#exit

R12

Router>enable
Router#configure terminal
Router(config)#hostname R12
R12(config)#no ip domain-lookup
R12(config)#line console 0
R12(config-line)#logging synchronous
R12(config-line)#exec-timeout 0 0
R12(config-line)#exit
**R11-R12**
R12(config)#interface s3/1
R12(config-if)#ip address 172.16.72.2 255.255.248.0
R12(config-if)#no shutdown
R12(config-if)#exit
**环回0**
R12(config)#interface loopback 0
R12(config-if)#ip address 172.16.160.1 255.255.240.0
R12(config-if)#exit
**环回1**
R12(config)#interface loopback 1
R12(config-if)#ip address 172.16.176.1 255.255.240.0
R12(config-if)#exit
**OSPF**
R12(config)#router ospf 100
R12(config-router)#router-id 12.12.12.12
R12(config-router)#exit
**进接口宣告**
R12(config)#interface s3/1
R12(config-if)#ip ospf 100 area 2
R12(config-if)#exit
注：
**OSPF 101**
R12(config)#router ospf 101
R12(config-router)#router-id 12.12.13.12
R12(config-router)#exit
**进接口宣告**
R12(config)#interface loopback 0
R12(config-if)#ip ospf 101 area 5
R12(config-if)#exit
R12(config)#interface loopback 1
R12(config-if)#ip ospf 101 area 5
R12(config-if)#exit
**多进程双向重发布**
R12(config)#router ospf 100
R12(config-router)#redistribute ospf 101 subnets
R12(config-router)#exit
R12(config)#router ospf 101
R12(config-router)#redistribute ospf 100 subnets
R12(config-router)#exit

R13

Router>enable
Router#configure terminal
Router(config)#hostname R13
R13(config)#no ip domain-lookup
R13(config)#line console 0
R13(config-line)#logging synchronous
R13(config-line)#exec-timeout 0 0
**R7-R13**
R13(config)#interface s3/1
R13(config-if)#ip address 172.16.96.2 255.255.240.0
R13(config-if)#no shutdown
R13(config-if)#exit
**环回**
R13(config)#interface loopback 0
R13(config-if)#ip address 172.16.112.1 255.255.240.0
R13(config-if)#exit
**R13-R14**
R13(config)#interface s3/0
R13(config-if)#ip address 172.16.144.1 255.255.240.0
R13(config-if)#no shutdown
R13(config-if)#exit
**OSPF**
R13(config)#router ospf 100
R13(config-router)#router-id 13.13.13.13
R13(config-router)#exit
**进接口宣告**
R13(config)#interface s3/1
R13(config-if)#ip ospf 100 area 3
R13(config-if)#exit
R13(config)#interface loopback 0
R13(config-if)#ip ospf 100 area 3
注：
	R13(config)#interface s3/0
	R13(config-if)#ip ospf 100 area 4
	R13(config-if)#exit
**虚链路解决area4区域通信问题**
R13(config)#router ospf 100
R13(config-router)#area 3 virtual-link 7.7.7.7
R13(config-router)#exit

R14

Router>enable
Router#configure terminal
Router(config)#hostname R14
R14(config)#no ip domain-lookup
R14(config)#line console 0
R14(config-line)#logging synchronous
R14(config-line)#exec-timeout 0 0
R14(config-line)#exit
**R13-R14**
R14(config)#interface s3/1
R14(config-if)#ip address 172.16.144.2 255.255.240.0
R14(config-if)#no shutdown
R14(config-if)#exit
**环回0**
R14(config)#interface loopback 0
R14(config-if)#ip address 172.16.128.1 255.255.248.0
R14(config-if)#exit
**环回1**
R14(config)#interface loopback 1
R14(config-if)#ip address 172.16.136.1 255.255.248.0
R14(config-if)#exit
**OSPF**
R14(config)#router ospf 100
R14(config-router)#router-id 14.14.14.14
R14(config-router)#exit
**进接口宣告**
R14(config)#interface loopback 0
R14(config-if)#ip ospf 100 area 4
R14(config-if)#exit
R14(config)#interface loopback 1
R14(config-if)#ip ospf 100 area 4
R14(config-if)#exit
R14(config)#interface s3/1
R14(config-if)#ip ospf 100 area 4
R14(config-if)#exit

5.实验测试

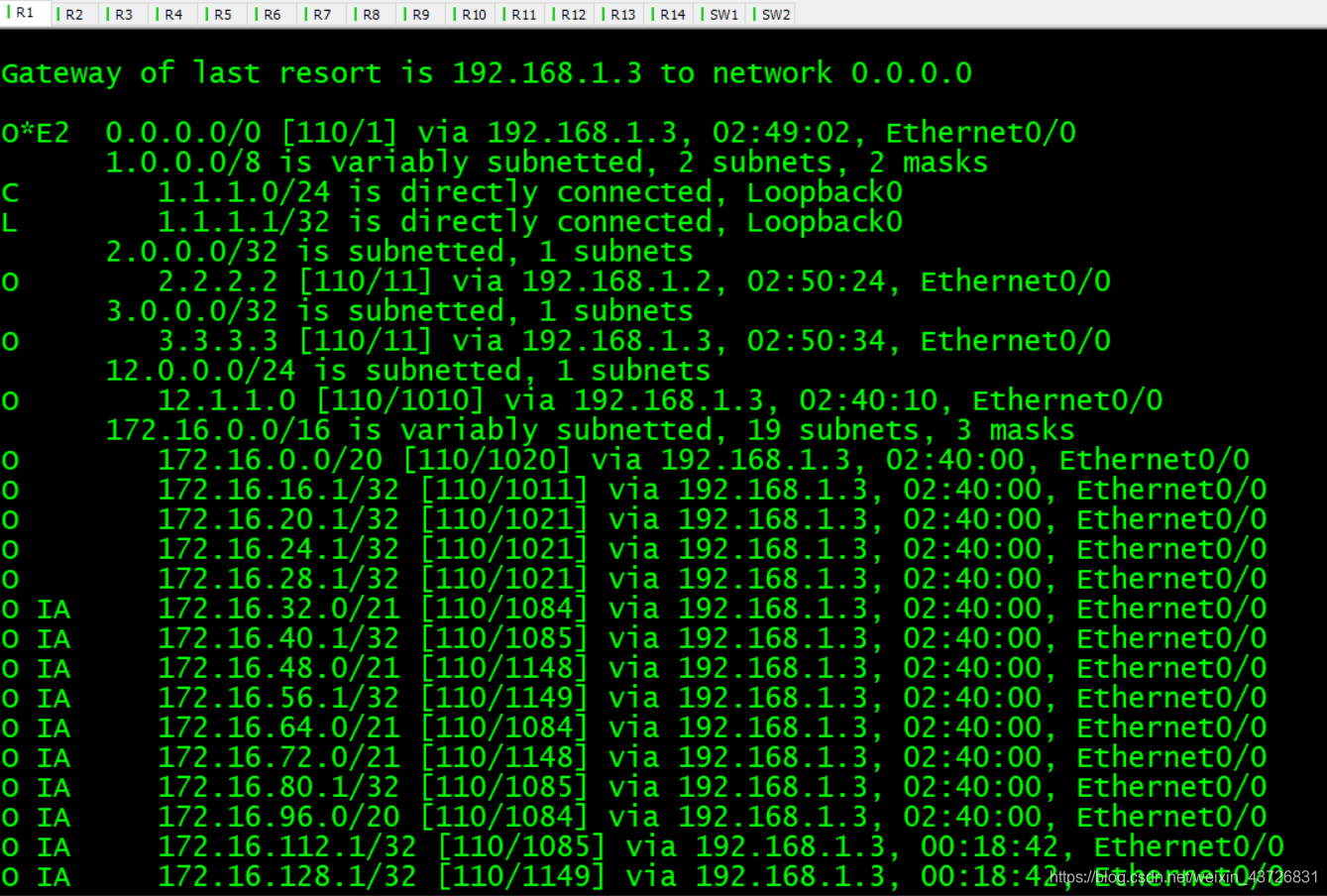

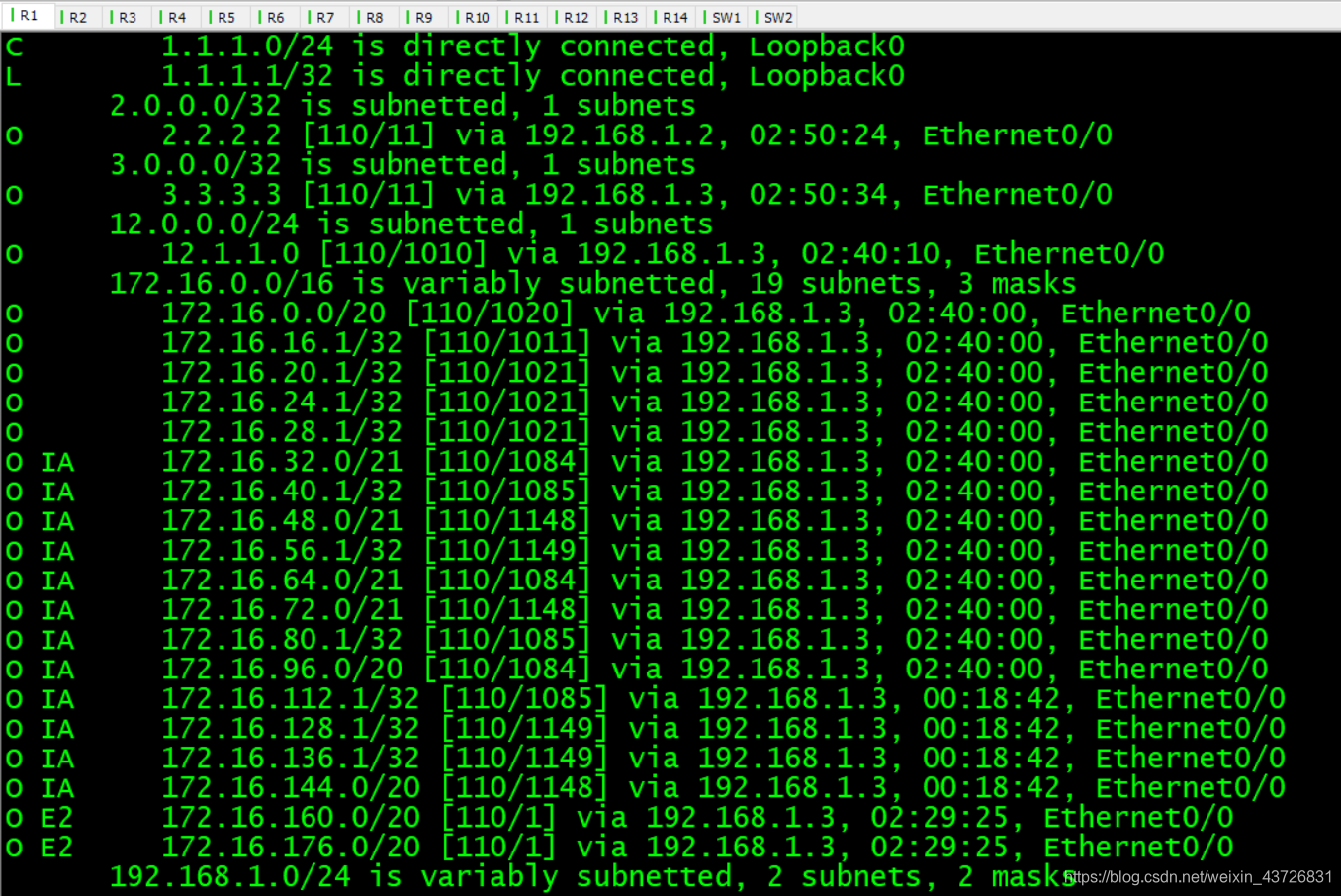

1.R1的路由表

在这里插入图片描述
在这里插入图片描述

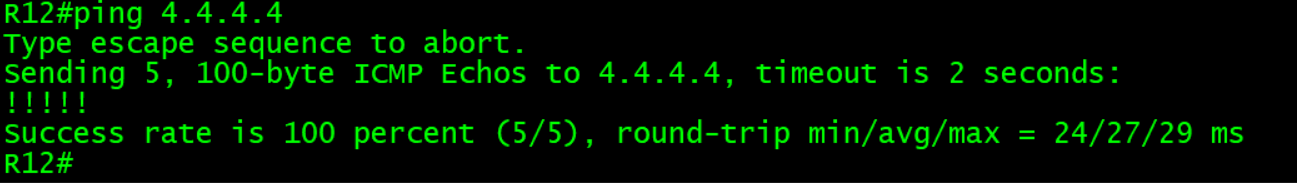

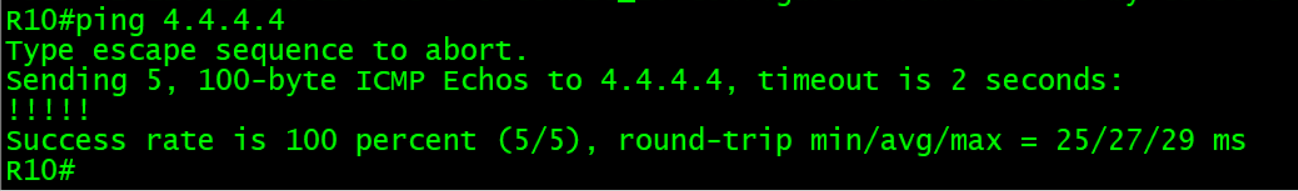

2.R1，R10，R12，R14访问外网

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

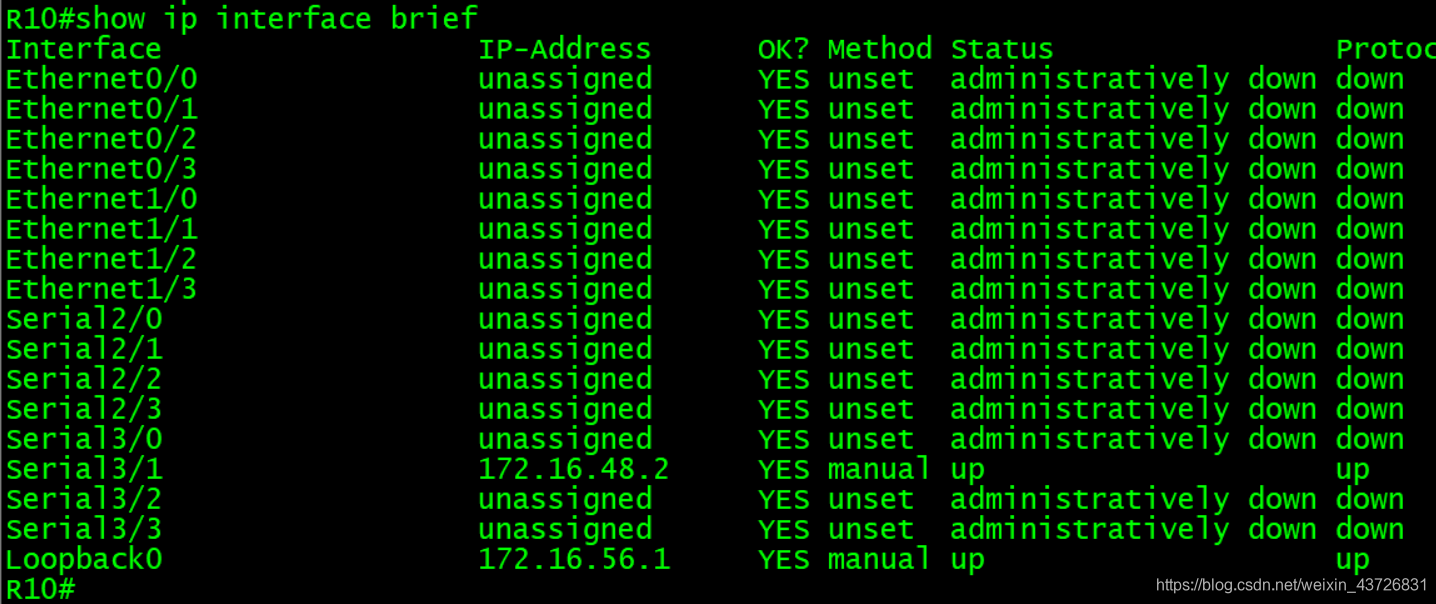

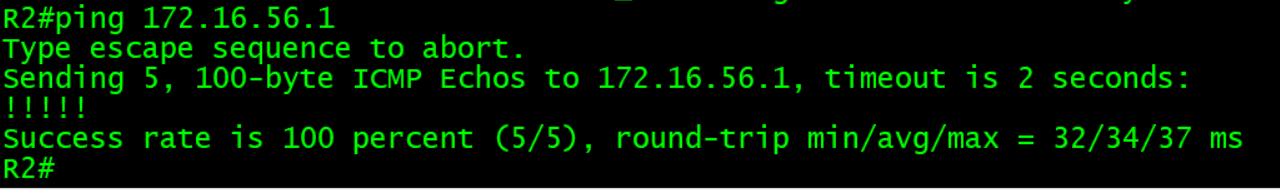

3.R2与R10通信

在这里插入图片描述
在这里插入图片描述

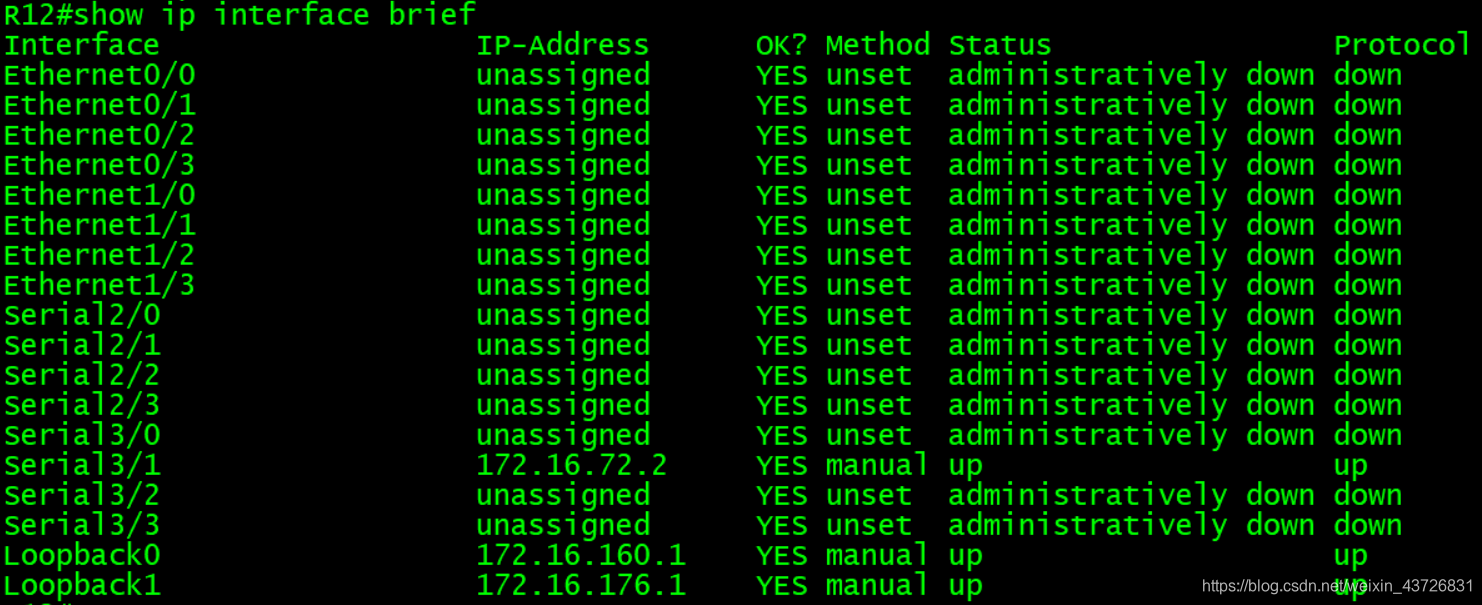

R1与R12通信

在这里插入图片描述
在这里插入图片描述

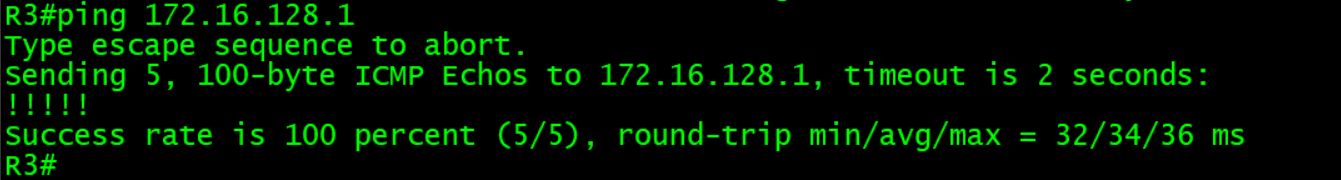

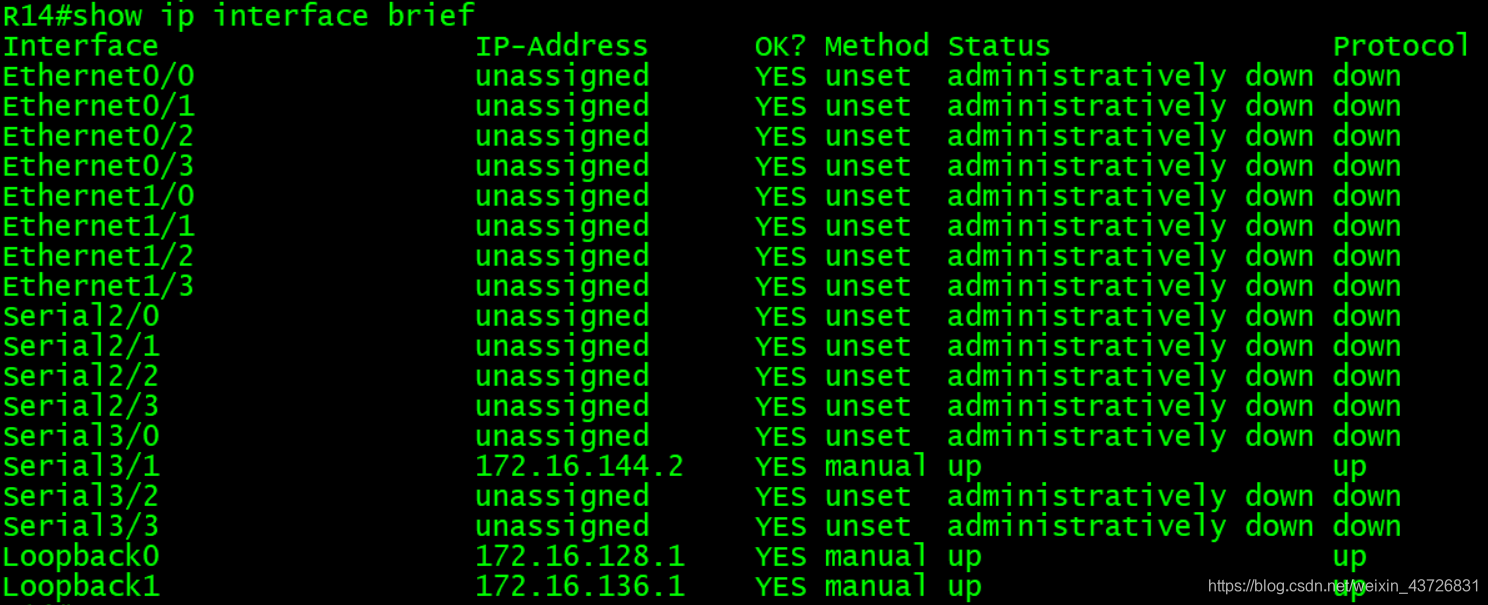

R3与R14通信

在这里插入图片描述
在这里插入图片描述

OSPF工作过程
nianwan2157的博客
05-14 799
之居，将建立的邻居关系收集到本地的一张表中 ------ 主要为了和邻居关系进行区分，邻居关系仅能通过Hello包进行周期的保活，但是，邻接关系，可以交换 LSA信息。条件匹配： 如果条件匹配成功，则将进入后面的状态，如果条件匹配失败，则只能停留在邻居关系，仅使用Hello包进行周期的保活。主从关系选举 --- 使用末携带数据的DBD包进行主从关系选举，谁的RID大，谁为主，为主可以优先获取LSA.2，DBD包——数据库描述报文 ---- LSDB(链路状态数据库) ---- 携带的是数据库的摘要信息。
ospf工作过程，虚拟局域网
2401_84209888的博客
10-27 727
交换机加入vid的观念之后 交换机的转发过程：交换机会先记录源数据帧中的源MAC地址与进入接口的映射关系，并且一同查看其VID，随后查看目标MAC地址是否在MAC地址表中存在记录，若存在记录，将比对目标MAC地址对应接口的VID和源MAC地址对应接口的VID是否相同，若相同则直接单播，若不同，则进行泛洪（仅在源MAC地址对应接口的VID的范围内的所有接口进行发送）在MA的网络类型中，若所有的设备间均为邻接关系将会产生大量的重复更新，故进行DR/BDR的选举，所有非DR/BDR设备之间将维持邻居关系。
ospf工作过程
m0_51919218的博客
01-11 6719
OSPF的工作过程 1、启动配置完成后，本地收发hello包，建立邻居关系，生成邻居表； 2、再进行条件的匹配，匹配失败将停留于邻居关系，仅hello包保活即可； 3、匹配成功者之间建立邻接关系，需要DBD共享数据库目录，LSR/LSU/LSack来获取未知的LSA信息，当收集完网络中所有的LSA后，生成数据表–LSDB 4、LSDB建立完成后，本地基于OSPF选路规则，计算本地到达所有未知网段的最短路径，然后将其加载到路由表中，完成收敛。 5、收敛完成后–hello包周期保活–30分钟周期的BDB比对，若
OSPF(开放最短路径优先)
最新发布
2301_81548590的博客
06-29 1016
文章包含ospf基础配置，拓展配置，数据包分析，状态机分析
OSPF数据包和状态机以及详细的工作过程
无情。。。。的博客
03-09 959
OSPF数据包和状态机以及详细的工作过程）OSPF七种状态机一、DOWN（失效）二、init三、2-way（邻居关系建立的标志）四、EXSTART（预启动，主从关系选举用没有数据库信息的DBD包来选举）五、EXCHANGE（准交换，使用携带有数据库信息的DBD包来进行共享和相互学习）六、Loading（加载，看完对方的DBD后，来学习自己没有的，通过LSR-LSU-LSack来获取未知的LSA信息）七、Full(邻接关系建立)OSPF五种类型的数据包HELLO-----周期10S（hello包中包含RID,
动态路由协议 OSPF 工作过程 之 状态机维度
三毛与海子的博客
11-20 1024
OSPF 状态机详解！！ down 状态， Init 状态， Two-Way 状态 exstart状态， exchange 状态 loading 状态 Full 状态
OSPF数据包与状态机解析.doc
04-24
OSPF邻居状态机包含七个阶段，每个阶段都有特定的数据包交互和功能： 1. Down状态：路由器开始发送Hello包，等待邻居回应。 2. Init状态：收到邻居的Hello包，表明已发现邻居。 3. 2-way状态：双方确认彼此存在，...
OSPF协议介绍❶(数据包、链路状态数据结构、工作过程的七个状态、三张相关表、网络类型)
✍千里之行，始于足下 ^,^
09-21 2489
OSPF(Open Shortest Path First开放式最短路径优先） 是一个内部网关协议(Interior Gateway Protocol，简称IGP），用于在单一自治系统（autonomous system,AS）内决策路由。是对链路状态路由协议的一种实现，隶属内部网关协议（IGP），故运作于自治系统内部。------以上资料来自于百度百科。 OSPF 数据包 OSPF 网络类型 ...
HCIP-4.OSPF
qq_69178654的博客
06-18 509
OSPF的复习和拓展
OSPF协议基础（OSPF工作过程）
Code-5的博客
01-25 3931
OSPF协议的基本特点 OSPF协议所支持的网络类型 OSPF协议邻接关系的建立过程 OSPF协议DR/BDR的概念和作用
ospf工作过程 简便好记！！！
weixin_51971449的博客
01-21 1164
ospf 1、 启动配置完成后，邻居间组播收发hello包，建立邻居关系；生成邻居表； 2、之后进行条件的匹配，匹配失败的邻居将保持为邻居关系，仅hello包周期保活即可； 3、 匹配成功的邻居间，将进行邻接关系的建立；过程中先使用DBD进行目录交互，在使用LSR（链路状态请求 ） LSU（链路状态更新 --携带具体的LSA信息） LSack（链路状态确认）来获取本地未知的LSA信息；最终完成邻接关系间的LSDB同步；生成数据库表； 4、再然后，本地基于LSDB，生成有向图再转成树型结构再树形结构当中
OSPF基础工作过程
从宏观到微观，从抽象到具象！
03-09 4951
清晰理解OSPF工作过程，对日后学习OSPF高级技术或其他路由技术一定会事半功倍。
OSPF工作过程的理解
Gypsophila7的博客
11-26 477
OSPF状态机的理解(工作过程) 1.down ---- 一旦本地发出hello包进入下一个状态机 2.init--------初始化 收到的hello包中若存在本地的RID 进行下一状态 3.twoway----双向通讯 邻居关系建立标志 ----------------------------------------------------条件-------------------------------------------------- 条件:点到点直接进入下一个状态 MA网络中非DR/BD
OSPF的四次工作过程
2301_77000936的博客
01-17 1867
loadling加载 -- 基于接收的数据库目录和本地比对，然后基于本地未知的LSA信息，使用LSR进行查询，对端使用LSU来应答，需要本地最后ack确认--获取本地未知的LSA信息。MA--多路访问 -- 在一个网段内节点的数量不限制，不由当下连接了几个节点来决定，而是该网络是否限制了连接数量来决定--以太网（RJ-45双绞线、光纤、同轴电缆、WIFI。在MA网络中，若两两之间皆为邻接，那么将出现大量的重复更新，且ospf需要和邻接之间对比数据库，故不能像RIP协议一样，使用接口水平分割来规避；
看ospf的工作过程--小白升级
weixin_44034479的博客
04-17 599
使用的数据包： hello，DBD，LSR，LSU，LSAck ospf的状态转换示意图： 以ospf状态机说明ospf的工作过程。 1）down ：一开始的状态，什么都么有收到邻居的hello。 2）init ：开始发送hello包，最初不知邻居是谁，包中就没有邻居的router-ID，但会带上自己的router-id。当邻居收到hello包，就会回复。hello包只有邻居收得到，所以回复...
OSPF①----工作过程及基础配置
qq_46635171的博客
03-03 4321
OSPF：开放式最短路径优先协议 是一种无类别链路状态型IGP协议；由于其基于拓扑进行更新收敛，故更新量会随着拓扑的变大而成指数上升；故OSPF协议为了能在大、中型网络中运行，需要结构化的部署----合理的区域划分、良好的地址规划，正常等开销负载均衡；跨层封装协议，协议号89；组播更新224.0.0.5 224.0.0.6 触发更新+周期更新（30min） 距离矢量DV 链路状态LS RIP EIGR...
OSPF-工作过程
weixin_34297300的博客
08-17 214
1、状态机的变化过程： (1) OSPF路由器接口up，发送Hello包，（NBMA模式时将进入Attempt状态）。(2) OSPF路由器接口收到Hello包，检查Hello中携带的参数，如果匹配，进入Init状态；并将该Hello包的发送者的Router ID，添加到Hello包（自己将要从该接口发送出去的Hello包）的邻居列表中。(3) OSPF路由器接口收到...
理解OSPF：数据包解析与邻居状态机
"OSPF数据包与状态机解析" OSPF（Open Shortest Path First，开放最短路径优先）协议是互联网上广泛采用的内部网关协议（IGP），它基于链路状态算法，用于在自治系统（AS）内部交换路由信息。通过交换链路状态通告...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
