RRU3606学习

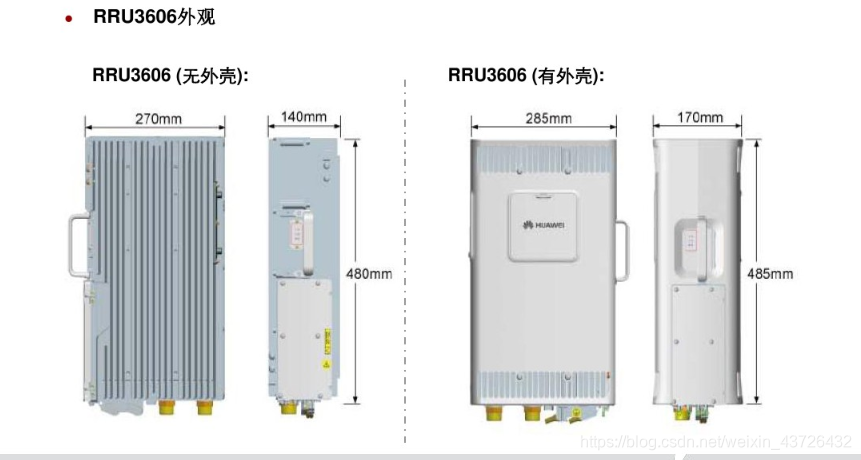

RRU3606的外观：

RRU3606功能介绍：
RRU3606是远端射频模块单元，负责无线信号的收发功能,实现无线网络系统和移动台之间的通信。
RRU3606主要功能包括:
1.通过天馈接收射频信号,将接收信号下变频至中频信号,并进行放大处理、模数转换、数字下变频、匹配滤波等处理后发送给BBU3900或宏基站进行处理。
2.接收上级设备(BBU3900或宏基站)送来的下行基带数据,并转发级联RRU3606的数据,将下行扩频信号进行成形滤波、数据转换、射频信号上变频至发射频段处理。
3.提供射频通道接收信号和发射信号复用功能,可使接收信号与发射信号共用-一个天线通道,并对接收信号和发射信号提供滤波功能。
单RRU3606最大支持8载波.。
一个RRU3606支持 一个扇区。
RRU3606支持的频段: 800MHz, 1900MHz, 2100MHz, Band Class 15 (AWS)。

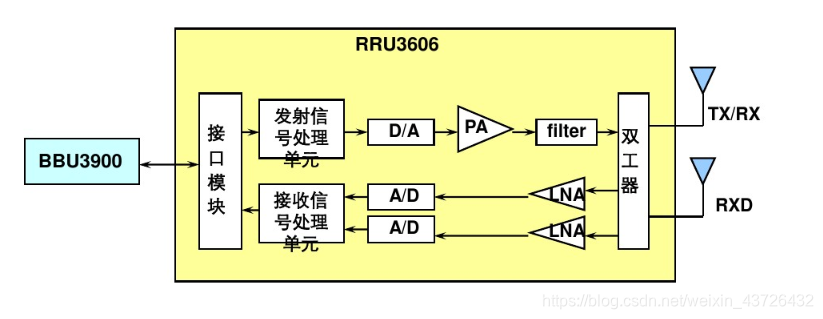

RRU3606-逻辑结构

说明：

RRU3606支持单发双收
RRU3606支持CPRI接口

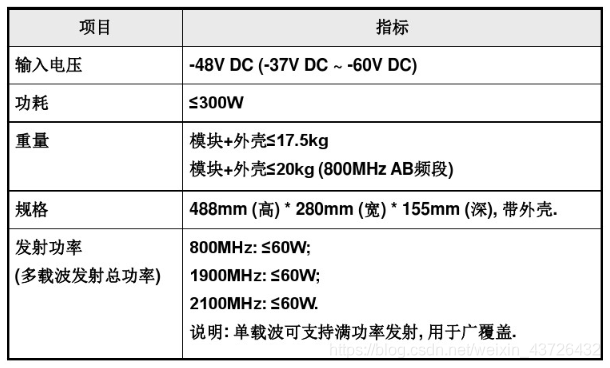

RRU3606技术指标

RRU3606面板
