【ISO14229_UDS_0x3D服务详解】

1、0x3D服务（WriteMemoryByAddress，按地址写内存服务）

  Service description：
  0x3D服务（WriteMemoryByAddress，按地址写内存服务）允许客户端在一个或者多个连续的内存位置将信息写入服务端。
  WritemMemorybyAddress服务请求消息将由参数dataRecord[]指定的信息写入到由参数memoryAddress和memorySize指定的内存位置的服务端中。memoryAddress和memorySize参数使用的字节数由addressAndLengthFormatIdentifier (高位和低位)定义。也可以使用固定的addressAndLengthFormatIdentifier，并且memoryAddress或memorySize参数中未使用的字节在高位会填充0x00。
  数据记录的格式和定义由车辆制造厂商指定，可以是保密的也可以不是。车辆制造厂商应该保证当执行此服务时服务端的条件被满足，该服务的可能用法如下：
  — 清楚非易性存储内存；
  — 改变标定值；

2、请求报文格式

2.1 请求报文定义

  下表定义了请求报文的格式：

字节序号	参数值	约定	字节值
#1	WriteMemoryByAddress Request SID	M	0x3D
#2	addressAndLengthFormatIdentifier	M	0x00 - 0xFF
#3 . . #m+2	memoryAddress[] = [         byte#1 (MSB)         .         .         byte#m ]	M . . C1	0x00 – 0xFF . . 0x00 – 0xFF
#n-r-2-(k-1) . . #n-r-2	memorySize[] = [         byte#1 (MSB)         .         .         byte#k]	M . . C2	0x00 – 0xFF . . 0x00 – 0xFF
#n-(r-1) . . #n	dataRecord[] = [         data#1         .         .         data#2]	M . . U	0x00 – 0xFF . . 0x00 – 0xFF

  C1：该参数的存在取决于addressAndLengthFormatIdentifier的地址长度信息参数
  C2：该参数的存在取决于addressAndLengthFormatIdentifier的内存大小长度信息。

2.2 请求报文中子函数参数定义

  该服务未使用子函数参数。

2.3 请求报文中数据参数定义

  该服务在请求报文中的数据参数定义如下表所示：

定义
addressAndLengthFormatIdentifier 该参数是一个字节值，每个位都单独编码 bit 7 - 4：memorySize参数的长度(字节数)； bit 3 - 0：memoryAddress参数的长度(字节数)；
memoryAddress   参数memoryAddress是要写入数据的服务端内存的起始地址。用于此地址的字节数由addressAndLengthFormatIdentifier的低位(位3 - 0)定义。memoryAddress参数中的字节#m始终是服务端中引用的地址中的低位字节。地址的高位字节可用作内存标识符。   使用内存标识符的一个示例是具有16位寻址和内存地址重叠的双处理器服务端(当给定的地址对任一处理器都有效，但产生不同的物理内存设备或使用内部和外部闪存时)。在这种情况下，可以将memoryAddress参数中未使用的字节指定为用于选择所需内存设备的内存标识符。此功能的使用应由车辆制造商/系统供应商定义。
memorySize   WriteMemoryByAddress请求报文中的参数memorySize指定从服务器内存中memoryAddress指定的地址开始写入的字节数。用于此大小的字节数由addressAndLengthFormatIdentifier的高位(位7 - 4)定义。
dataRecord   该参数提供客户端在间隔{0xMA， (0xMA + 0xMS - 0x01)}内实际尝试写入服务器内存地址的数据。

3、肯定应答报文

3.1 肯定应答报文格式定义

字节序号	参数值	约定	字节值
#1	WriteMemoryByAddress Response SID	M	0x7D
#2	addressAndLengthFormatIdentifier	M	0x00 – 0xFF
#3 . . #(m-1)+3	memoryAddress[] = [         byte#1 (MSB)         .         .         byte#m ]	M . . C1	0x00 – 0xFF . . 0x00 – 0xFF
#n-(k-1) . . #n	memorySize[] = [         byte#1 (MSB)         .         .         byte#k ]	M . . C2	0x00 – 0xFF . . 0x00 – 0xFF

  C1：该参数的存在取决于addressAndLengthFormatIdentifier的地址长度信息参数
  C2：该参数的存在取决于addressAndLengthFormatIdentifier的内存大小长度信息。

3.2 肯定应答报文数据参数定义

Definition
addressAndLengthFormatIdentifier 请求报文中的addressAndLengthFormatIdentifier。
memoryAddress 请求报文中的memoryAddress。
memorySize 请求报文中的memorySize。

4、支持的否定应答码(NRC_)

  本服务实施了如下否定响应代码，下表记录了每个否定应答码发生的情况，如果服务端在错误场景使用了该服务，则应使用如下列出的否定响应码。

NRC	描述
0x13	incorrectMessageLengthOrInvalidFormat 请求报文长度不正确时，会发送该NRC
0x22	conditionsNotCorrect 服务端的运行条件不满足去执行请求动作时，会发送该NRC
0x31	requestOutOfRange 如下情况会发送该NRC： — 任何内存地址在[0xMA, (0xMA + 0xMS -0x1)]间无效时； — 任何内存地址在[0xMA, (0xMA + 0xMS -0x1)]间被限制时； — 在请求报文中的memorySize参数值不被支持时； — 指定的addressAndLengthFormatIdentifier无效时； — 请求报文中的memorySize参数值为0时；
0x33	securityAccessDenied 任何内存地址在[0xMA, (0xMA + 0xMS -0x1)]间是保密的并且服务端处于未解锁状态，会发送该NRC
0x72	generalProgrammingFailure 当服务端写入的内存地址报错时，会发送该NRC

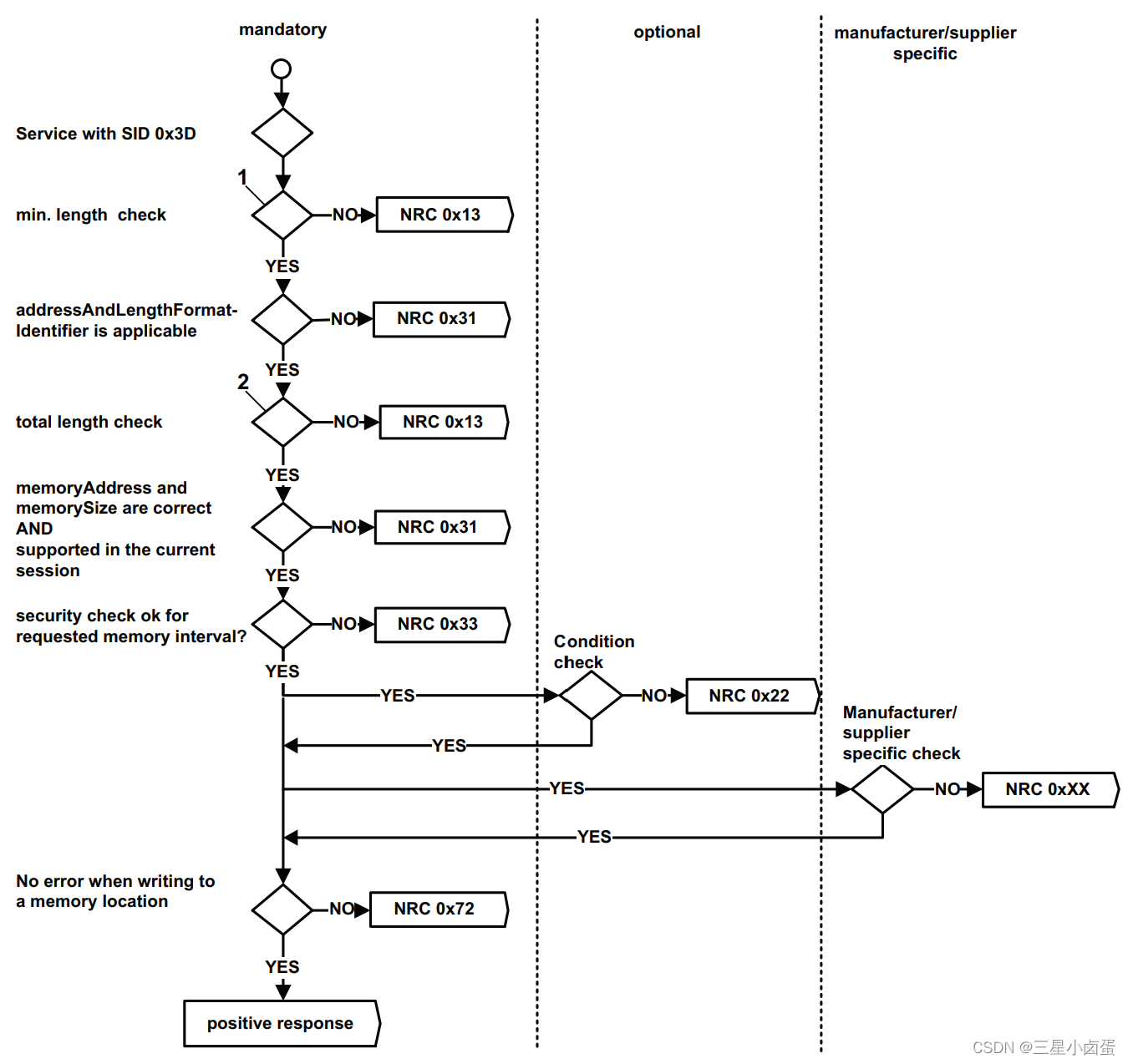

  0x3D服务(WriteMemoryByAddress，按地址写内存服务)的否定应答码(NRC)具体处理过程。

5、0x3D服务（WriteMemoryByAddress，按地址写内存服务）案例说明

  Assumptions:
  如下案例中，运行0x3D服务(WriteMemoryByAddress，按地址写内存服务)的条件都满足。以下案例展示了分别写入2字节，3字节和4字节大小地址格式的数据到服务端内存中。
  Example #1: WriteMemoryByAddress, 2-byte (16-bit) addressing
  案例1 0x3D服务（WriteMemoryByAddress，按地址写内存服务）的请求报文使用如下，由客户端发向服务端(ECU)：

字节顺序	Description	字节值
#1	WriteMemoryByAddress Request SID	0x3D
#2	addressAndLengthFormatIdentifier	0x12
#3 #4	memoryAddress [ byte#1 ] (MSB) memoryAddress [ byte#2 ] (LSB)	0x20 0x48
#5	memorySize [ byte#1 ]	0x02
#6 #7	dataRecord [ data#1 ] dataRecord [ data#2 ]	0x00 0x8C

  案例1 0x3D服务（WriteMemoryByAddress，按地址写内存服务）的肯定应答报文见下表，由服务端(ECU)发往客户端：

字节顺序	Description	字节值
#1	WriteMemoryByAddress Response SID	0x7D
#2	addressAndLengthFormatIdentifier	0x12
#3 #4	memoryAddress [ byte#1 ] (MSB) memoryAddress [ byte#2 ] (LSB)	0x20 0x48
#5	memorySize [ byte#1 ]	0x02

  Example #2: WriteMemoryByAddress, 3-byte (24-bit) addressing
  案例2 0x3D服务（WriteMemoryByAddress，按地址写内存服务）的请求报文使用如下，由客户端发向服务端(ECU)：

字节顺序	Description	字节值
#1	WriteMemoryByAddress Request SID	0x3D
#2	addressAndLengthFormatIdentifier	0x13
#3 #4 #5	memoryAddress [ byte#1 ] memoryAddress [ byte#2 ] memoryAddress [ byte#3 ]	0x20 0x48 0x13
#6	memorySize [ byte#1 ]	0x03
#7 #8 #9	dataRecord [ data#1 ] dataRecord [ data#2 ] dataRecord [ data#3 ]	0x00 0x01 0x8C

  案例2 0x3D服务（WriteMemoryByAddress，按地址写内存服务）的肯定应答报文见下表，由服务端(ECU)发往客户端：

字节顺序	Description	字节值
#1	WriteMemoryByAddress Response SID	0x7D
#2	addressAndLengthFormatIdentifier	0x13
#3 #4 #5	memoryAddress [ byte#1 ] memoryAddress [ byte#2 ] memoryAddress [ byte#3 ]	0x20 0x48 0x13
#5	memorySize [ byte#1 ]	0x03

  Example #3: WriteMemoryByAddress, 4-byte (32-bit) addressing
  案例3 0x3D服务（WriteMemoryByAddress，按地址写内存服务）的请求报文使用如下，由客户端发向服务端(ECU)：

字节顺序	Description	字节值
#1	WriteMemoryByAddress Request SID	0x3D
#2	addressAndLengthFormatIdentifier	0x14
#3 #4 #5 #6	memoryAddress [ byte#1 ] (MSB) memoryAddress [ byte#2 ] memoryAddress [ byte#3 ] memoryAddress [ byte#3 ] (LSB)	0x20 0x48 0x13 0x09
#7	memorySize [ byte#1 ]	0x05
#8 #9 #10 #11 #12	dataRecord [ data#1 ] dataRecord [ data#2 ] dataRecord [ data#3 ] dataRecord [ data#4 ] dataRecord [ data#5 ]	0x00 0x01 0x8C 0x09 0xAF

  案例3 0x3D服务（WriteMemoryByAddress，按地址写内存服务）的肯定应答报文见下表，由服务端(ECU)发往客户端：

字节顺序	Description	字节值
#1	WriteMemoryByAddress Response SID	0x7D
#2	addressAndLengthFormatIdentifier	0x14
#3 #4 #5 #6	memoryAddress [ byte#1 ] (MSB) memoryAddress [ byte#2 ] memoryAddress [ byte#3 ] memoryAddress [ byte#3 ] (LSB)	0x20 0x48 0x13 0x09
#7	memorySize [ byte#1 ]	0x05
