linux 网络管理

网络接口

网络接口的命名

网络接口并不存在一定的命名规范，但网络接口名字的定义一般都是要有意义的。
例如：

• eth0: ethernet的简写，一般用于以太网接口。
• wifi0:wifi是无线局域网，因此wifi0一般指无线网络接口。
• ath0: Atheros的简写，一般指Atheros芯片所包含的无线网络接口。
• lo: local的简写，一般指本地环回接口。

网络接口如何工作

• 网络接口是用来发送和接受数据包的基本设备。
• 系统中的所有网络接口组成一个链状结构，应用层程序使用时按名称调用。
• 每个网络接口在linux系统中对应于一个struct net_device结构体，包含name,mac,mask,mtu…信息。
• 每个硬件网卡(一个MAC)对应一个网络接口，其工作完全由相应的驱动程序控制。

虚拟网络接口

• 虚拟网络接口的应用范围非常广泛。最着名的当属“lo”了，基本上每个linux系统都有这个接口。
• 虚拟网络接口并不真实地从外界接收和发送数据包，而是在系统内部接收和发送数据包，因此虚拟网络接口不需要驱动程序。
• 虚拟网络接口和真实存在的网络接口在使用上是一致的

ifconfig

执行命令：ifconfig

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.0.2.15  netmask 255.255.255.0  broadcast 10.0.2.255
        inet6 fe80::5054:ff:fe4d:77d3  prefixlen 64  scopeid 0x20<link>
        ether 52:54:00:4d:77:d3  txqueuelen 1000  (Ethernet)
        RX packets 778  bytes 88974 (86.8 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 591  bytes 96182 (93.9 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.31.10  netmask 255.255.255.0  broadcast 192.168.31.255
        inet6 fe80::a00:27ff:fef8:1597  prefixlen 64  scopeid 0x20<link>
        ether 08:00:27:f8:15:97  txqueuelen 1000  (Ethernet)
        RX packets 7597  bytes 974647 (951.8 KiB)
        RX errors 0  dropped 1  overruns 0  frame 0
        TX packets 105  bytes 18050 (17.6 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 68  bytes 5896 (5.7 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 68  bytes 5896 (5.7 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

其他说明:

eth0 表示第一块网卡， 其中 HWaddr 表示网卡的物理地址，可以看到目前这个网卡的物理地址(MAC地址）是 00:50:56:BF:26:20

inet addr 用来表示网卡的IP地址，此网卡的 IP地址是 192.168.120.204，广播地址， Bcast:192.168.120.255，掩码地址Mask:255.255.255.0

lo 是表示主机的回坏地址，这个一般是用来测试一个网络程序，但又不想让局域网或外网的用户能够查看，只能在此台主机上运行和查看所用的网络接口。比如把 HTTPD服务器的指定到回坏地址，在浏览器输入 127.0.0.1 就能看到你所架WEB网站了。但只是您能看得到，局域网的其它主机或用户无从知道。

OSI参考模型、通信七层模型

• 应用层
• 表示层
• 会话层
• 传输层
• 网络层
• 数据链路层
• 物理层

TCP/IP模型、通信五层模型

• 应用层
• 传输层
• 网络层
• 数据链路层
• 物理层

对应数据类型

通信层次	传输数据名称
应用层	应用数据
传输层	数据段
网络层	数据包
数据链路层	数据帧
物理层	位byte

数据链路层

• 交换机工作基于此传输层
• vlan
  交换机的两个模式：
  1、access访问模式，单个vlan，连接计算机用
  2、trunk模式，承载多个vlan，连接交换机用
  为什么需要网络层？
  理论上只有数据链路层+物理成就可以实现网络通信，只需要交换机足够多，都链接起来，每个终端都链接上交换机，交换机与交换机使用trunk模式链接在一起，再通过vlan就可以实现项目通信。
  但是如果终端设备较多，当有人发出信息，就需要广播给所有人，然后在根据vlan判断，广播域太大，所有交换机链接在一起的就是同一个广播域

网络层

• 核心目的，分割广播域
• 路由器分割广播域
• ip地址具有逻辑特性，时mac地址无法做到的
• ip地址
  4组8位二进制
  0.0.0.0 ~ 255.255.255.255
  第一组的范围区分ip类型
  A类（1~126）
  B类（128~191）
  C类（192~223）
  127回环地址：自己如127.0.0.1

子网掩码

子网掩码配合ip做逻辑与运算，得出是否在同一网段上，判断是否可以通信
192.168.54.2 & 255.255.255.0 = 192.168.54.0
192.168.54.3 & 255.255.255.0 = 192.168.54.0
所以，192.168.54.2 和 192.168.54.3在同一网段

• 子网掩码255.255.255.0吧ip地址分成两个部分，前3组8为二进制为网路部分，后1组为主机部分
• 可用主机为1~254 （0,255）被占用，0网络地址 ，255广播地址

问题，如果有260个主机，能否使用标准的C类地址通信？
答案：不能
解决方案，使用B类地址
ip：172.18.1.1
子网掩码：255.255.0.0
可用地址：172.18.0.0 ~ 172.18.255.255

两个不同网段之间的通信，中间必须要使用路由器
路由器分割网络、连接不同的网段

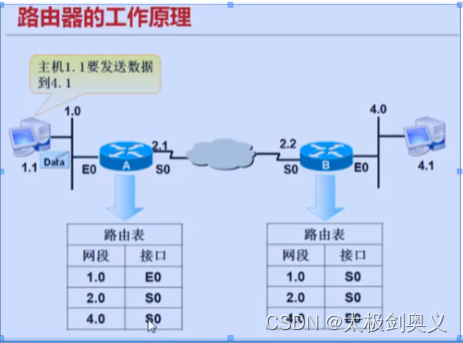

工作过程：192.168.1.10 -> 192.168.4.25

1. 路由器识别为非同网段，需要通过路由器转发
2. 路由器A发现目标网段时4.0，所以通过自己的路由表对应为S0接口发送出去
3. 路由器B接收到请求，目标地址为4.0，通过自己的路由表对应为E0接口发送出去
4. 目标终端接收到请求，单向通信成功
5. 返回响应：192.168.4.25 -> 192.168.1.10
6. 路由器B识别发送目标网段1.0，通过自己的S0接口发送出去
7. 路由器A收到请求，目标地址为1.0，通过自己的路由表对应为E0接口发送出去
8. 目标终端接收到请求，至此，双向通信完成

• 路由表
  路由器中维护路由条目的集合
  路由器根据路由表做路径选择

#查看路由表命令
show ip route

两个路由器之间的链接：

1. 链接上两个路由器如：A路由器->S0接口，B路由器-> S0接口
2. 配置A路由器S0接口ip：192.168.2.1，配置B路由器S0接口：192.168.2.2
3. 路由器A B之间就可以完成通信

1. 直连网段：配置ip地址、接口。如上述：路由器A 192.168.1.0网段，路由器B 192.168.4.0网段
2. 非直连网段：需要静态路由或者动态路由，将网段添加到路由表中，如上述：路由器A 192.168.2.0网段，路由器B 192.168.2.0网段

使用cisco paket tracer模拟网络组建

• 实验一：
  由一台路由器，自动生成直连网段

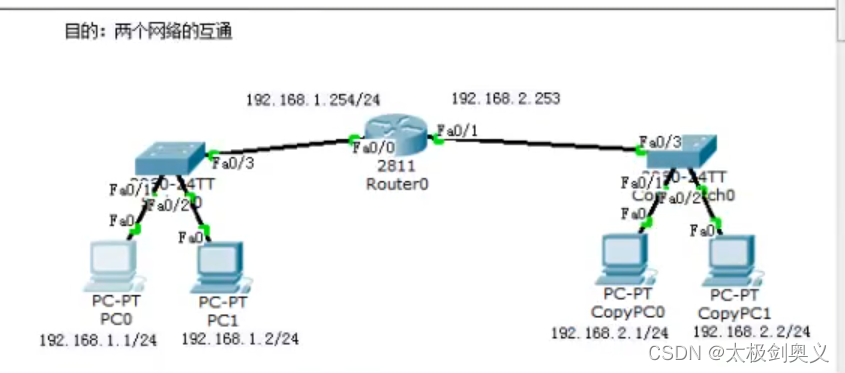

1. 组建两组局域网(每个局域网由一台交换机和两台主机组成)
2. 使用一台路由器链接两个网络
3. 为路由器的接口配置本网段的ip地址
4. 路由器配置完成，pc没有配置网关，不能由 192.168.1.1 ping通192.168.2.1
5. 给pc端配置网关：192.168.1.1/24需要配置链接到路由器的ip 192.168.1.254 ，192.168.2.1/24需要配置链接到路由器的ip 192.168.2.253，只有配置了网关的pc机，才可能访问其他网段pc

网关：能否通信，与网关配置是无关的，但是只要电脑发现出网地址与自己不在同一网段，都需要全部交给网关来处理

• 实验二：

1. 组建两组局域网(每个局域网由一台交换机和两台主机组成)
2. 使用两台台路由器链接两个网络
3. 为路由器的接口配置本网段的ip地址
4. 每个网段能够独立通信

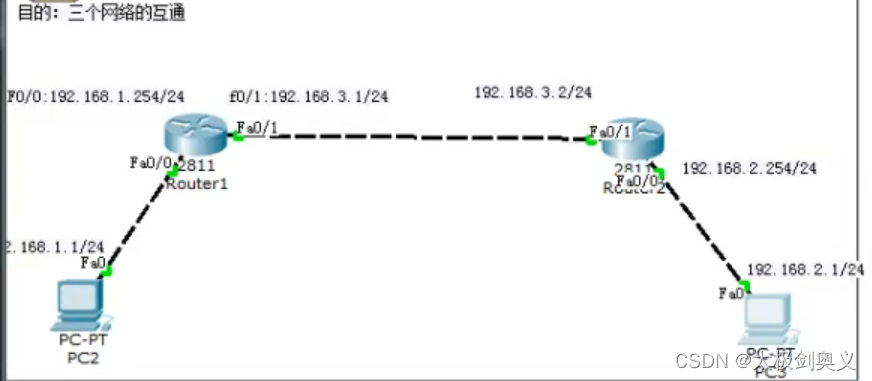

5. 为路由器，添加静态路由（两个路由器都需要配置）

注意配置端口，屡清楚逻辑
如果出现问题，可以每段独立ping，了解哪个环节出现问题

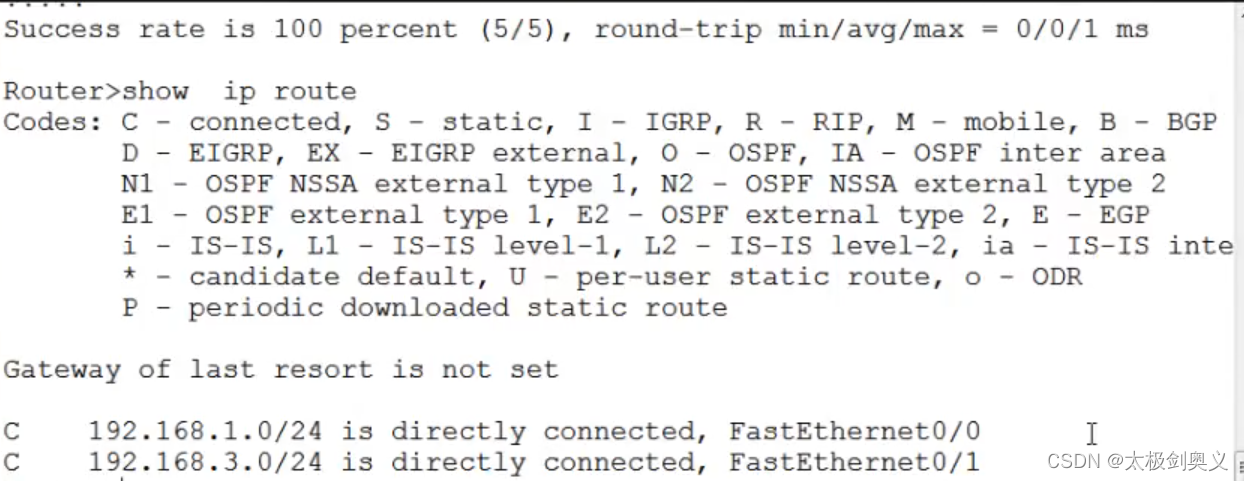

在没有配置路由表时，路由表中只有直连网段:show ip route

ip	接口
192.168.1.0	Fa0/0
192.168.3.0	Fa0/1

添加静态路由：
查看路由：show ip route
进入特权：enable
进入全局：config t
配置路由：ip route 192.168.2.0 255.255.255.0 f0/1
解释：如果目标为2.0网段，就使用f0/1接口发送出去
