SpringMVC执行原理

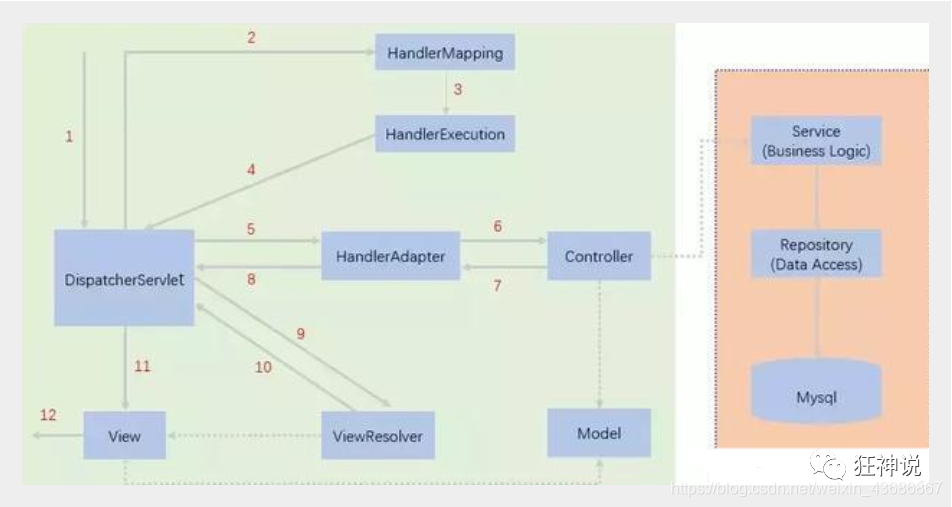

概述

DispatcherServlet是SpringMVC的控制中心，用户发出请求，它接收请求并拦截请求
注册控制器，在web.xml中

<!DOCTYPE web-app PUBLIC
 "-//Sun Microsystems, Inc.//DTD Web Application 2.3//EN"
 "http://java.sun.com/dtd/web-app_2_3.dtd" >

<web-app>
  <display-name>Archetype Created Web Application</display-name>
  <!--1.注册DispatcherServlet-->
  <servlet>
    <servlet-name>springweb</servlet-name>
    <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
    <!--关联一个springmvc的配置文件:【servlet-name】-servlet.xml-->
    <init-param>
      <param-name>contextConfigLocation</param-name>
      <param-value>classpath:springmvc-servlet.xml</param-value>
    </init-param>
    <!--启动级别-1-->
    <load-on-startup>1</load-on-startup>
  </servlet>

  <!--/ 匹配所有的请求；（不包括.jsp）-->
  <!--/* 匹配所有的请求；（包括.jsp）-->
  <servlet-mapping>
    <servlet-name>springweb</servlet-name>
    <url-pattern>/</url-pattern>
  </servlet-mapping>
</web-app>

我们请求的url是：http://localhost:8080/springmvc/hello
http://localhost:8080服务器域名

SpringMVC部署在服务器上的web站点

hello表示控制器

通过分析，如上url表示为：请求位于服务器localhost:8080上的SpringMVC站点的hello控制器。

我们通过HandlerMapping根据请求url查找Handler，HanlderExecution是根据url查找控制器，上述例子就是hello

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:mvc="http://www.springframework.org/schema/mvc"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans.xsd
       http://www.springframework.org/schema/context
       https://www.springframework.org/schema/context/spring-context.xsd
       http://www.springframework.org/schema/mvc
       https://www.springframework.org/schema/mvc/spring-mvc.xsd">

    <!-- 自动扫描包，让指定包下的注解生效,由IOC容器统一管理 -->
    <context:component-scan base-package="org.example.controller"/>
    <!-- 让Spring MVC不处理静态资源 -->
    <mvc:default-servlet-handler />
    <!--
    支持mvc注解驱动
        在spring中一般采用@RequestMapping注解来完成映射关系
        要想使@RequestMapping注解生效
        必须向上下文中注册DefaultAnnotationHandlerMapping
        和一个AnnotationMethodHandlerAdapter实例
        这两个实例分别在类级别和方法级别处理。
        而annotation-driven配置帮助我们自动完成上述两个实例的注入。
     -->
    <mvc:annotation-driven />

    <bean class="org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping"/>
    <bean class="org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter"/>

    <!--视图解析器:DispatcherServlet给他的ModelAndView-->
    <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver" id="InternalResourceViewResolver">
        <!--前缀-->
        <property name="prefix" value="/WEB-INF/jsp/"/>
        <!--后缀-->
        <property name="suffix" value=".jsp"/>
    </bean>

    <!--Handler-->
    <bean id="/hello" class="org.example.controller.HelloController"/>

</beans>

配置文件的这一行

 <bean id="/hello" class="org.example.controller.HelloController"/>

HandlerExecution将解析后的信息传递给DispatcherServlet,如解析控制器映射等。

HandlerAdapter表示处理器适配器，其按照特定的规则去执行Handler。

Handler让具体的Controller执行。

Controller将具体的执行信息返回给HandlerAdapter,如ModelAndView。

HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet。

DispatcherServlet调用视图解析器(ViewResolver)来解析HandlerAdapter传递的逻辑视图名。

视图解析器将解析的逻辑视图名传给DispatcherServlet。

DispatcherServlet根据视图解析器解析的视图结果，调用具体的视图。

最终视图呈现给用户。

1.用户发送请求至前端控制器DispatcherServlet。
2.DispatcherServlet收到请求调用HandlerMapping处理器映射器。
3.处理器映射器找到具体的处理器(可以根据xml配置、注解进行查找)，生成处理器对象及处理器拦截器(如果有则生成)一并返回给DispatcherServlet。

4.DispatcherServlet调用HandlerAdapter 处理器适配器。
5.HandlerAdapter经过适配调用具体的处理器(Controller,也叫后端控制器)。
6.Controller执行完成返回ModelAndView。
7.HandlerAdapter将controller 执行结果ModelAndView返回给DispatcherServlet。
8.DispatcherServlet将ModelAndView传给ViewReslover视图解析器。9.ViewReslover解析后返回具体View。
10.DispatcherServlet根据View进行渲染视图(即将模型数据填充至视图中)。
11.DispatcherServlet响应用户。
