本人无计算机组成原理的知识，刚学习一生一芯B线的实现单周期CPU。本人推荐如下学习路线：
北京大学 MOOC 计算机组成 B站也可以搜到讲的很好
https://www.icourse163.org/learn/PKU-1205809805?tid=1450251478#/learn/content
一生一芯单周期CPU视频资料：https://www.bilibili.com/video/BV1Pd4y1c7DA/?spm_id_from=333.1007.top_right_bar_window_history.content.click
南京大学计算机组成与数字电路资料：
https://nju-projectn.github.io/dlco-lecture-note/exp/11.html

指令系统设计需求

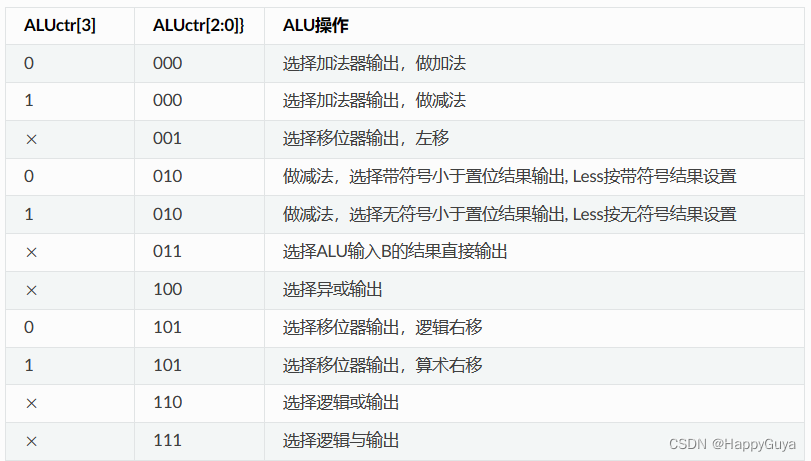

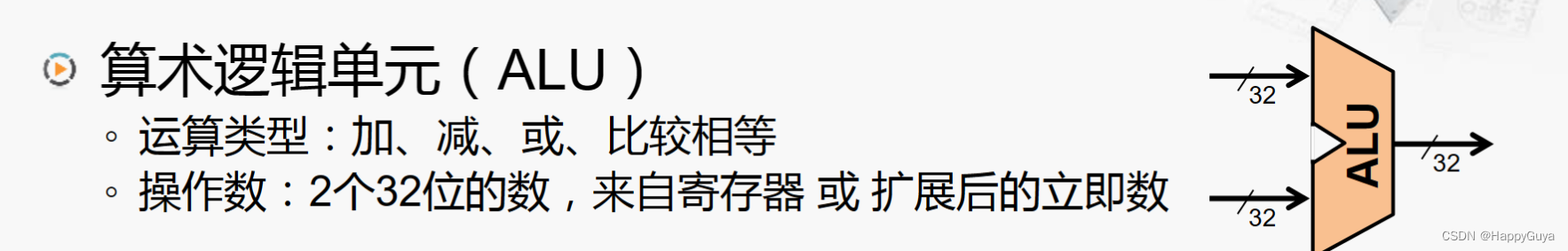

算术逻辑单元：ALU

根据南京大学数电实验十实现ALU
在这里插入图片描述

在这里插入图片描述

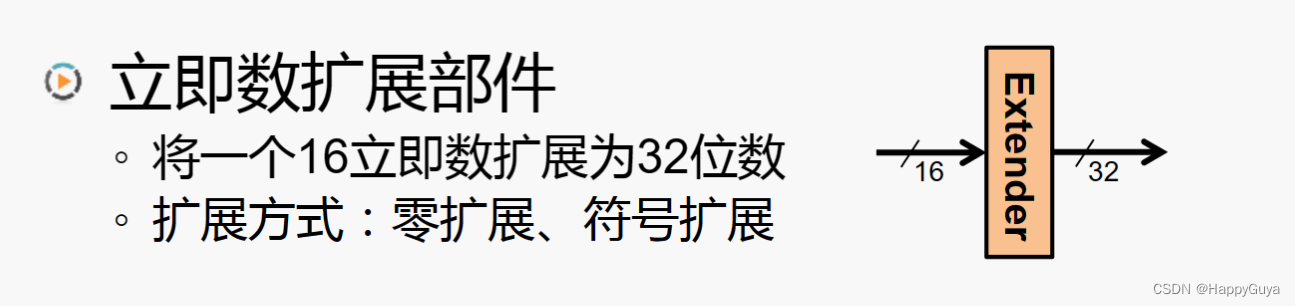

立即数拓展部件

由于在读取数据LOAD以及处理立即数的时候都会存在符号拓展的问题，故需要此部件
在这里插入图片描述

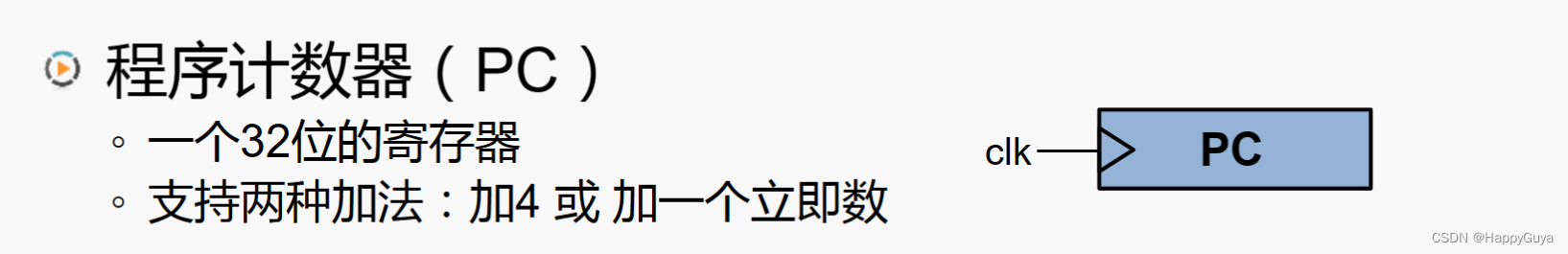

程序计数器（PC）

需要实现单个始终选择跳转的目的PC或者下一个PC，可以理解为DNPC（动态下一个PC）与SNPC（静态下一个PC）
在这里插入图片描述

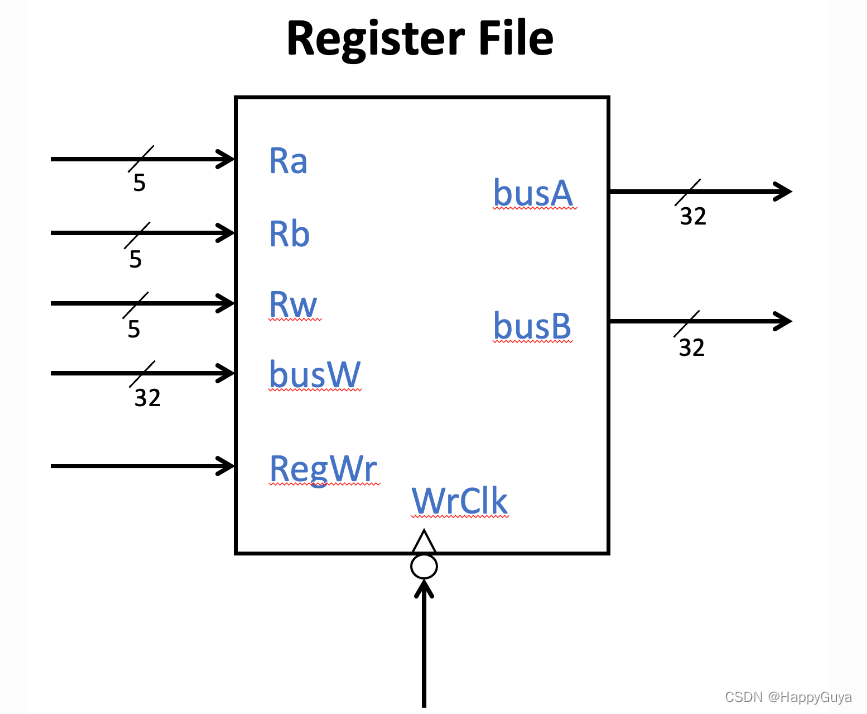

寄存器堆

在这里插入图片描述
Ra可等效为：rs1 Rb可等效为：rs2 Rw等效为：rd
busA与busB为组合逻辑输出。

RegWr为写入使能线。
在这里插入图片描述

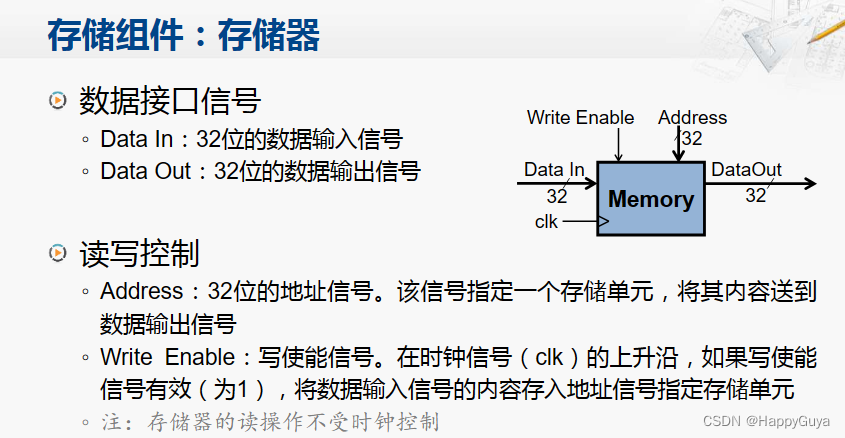

存储器

在这里插入图片描述
