MATLAB如何在横坐标一定的情况下绘制双纵坐标图?

本文介绍了如何使用MATLAB在横坐标固定的情况下绘制双纵坐标图。通过实例展示了如何将曲线图和直方图结合在同一坐标系中,并提供了源代码示例。在操作过程中,强调了导入数据的注意事项,提醒用户确保数据不含公式,避免出现错误提示。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

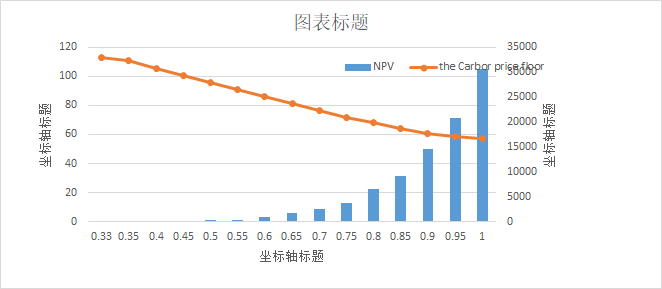

MATLAB不仅是数学计算的好工具,在绘图上也有很大的作用,昨天老师让我帮她画一下exel数据里的图,我拿到数据后看了一下表里的图,是在一个坐标系下画的一个曲线图和直方图:
    在这里插入图片描述

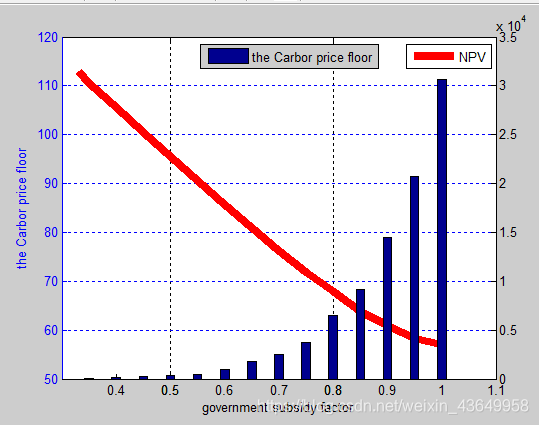

于是我用matlab作了如下图:
要求红线加粗
给出一下源代码:

%x,y1,y2都已知的情况下
[a,b,c]=plotyy(x,y2,x,y1,'plot','bar','r');
%plotyy绘制双坐标图,'bar'直方图
xlabel('government subsidy factor');
ylabel(a(1), 'the Carbor price floor');
ylabel(a(2), 'NPV');
%分别表明两个图的横纵坐标的标签
legend(a(1),'the Carbor price floor');
ylabel(a(1), 'the Carbor price floor');
ylabel(a(2), 'NPV');
%图一的图例legend(a(1),'')图二的图例legend(a(2),'')
set(b(1),'color','r','LineWidth',6);
%设置线条颜色、粗细
title('');
%图表标题
set(gca,'xtick',-1:0.3:1);
%设置网格的间距大小'xstick'表示x轴的网格大小
grid on

最后,提醒一下,在matlab里导入数据的时候一定不要出错,不然计算机容易报出一大串的错误提示

??? XLSREAD unable to open file mc2.xlsx.
Error using ==> iofun\private\validpath
File C:\
