本文介绍如何使用STM32F103ZETX微控制器的HAL库进行GPIO输入及外部中断配置。通过PA0和PA3引脚实现按键控制LED灯，PA0配置为下降沿触发的外部中断，PA3设置为输入模式，结合扫描和中断两种方式在按键按下时点亮LED。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

上一篇成功点亮的LED，本篇将学习GPIO的input和外部中断
说一次引脚的初始化配置
本次是PA4，PA5.各接一个LED，初始化为高电平，设置为低电平时点亮LED。
PA0是设置位外部中断模式，初始化为高电平。下降沿触发。点亮PA4的LED
PA3设置为input模式。初始化为高电平。控制点亮PA5的LED
PA0，PA3各接一个开关，开关另一端接地

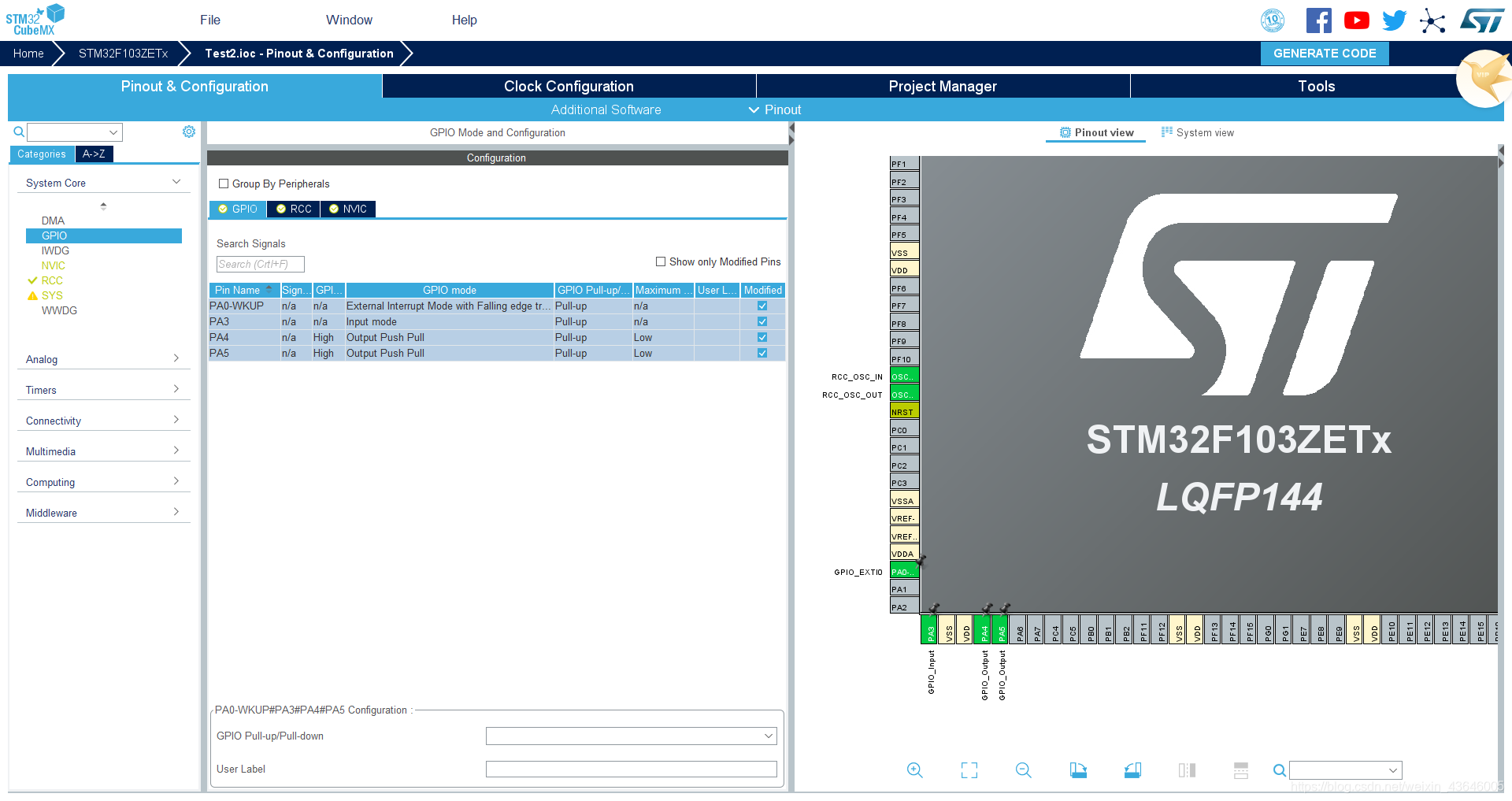

在这里插入图片描述
初始化函数

void MX_GPIO_Init(void)
{


  GPIO_InitTypeDef GPIO_InitStruct = {
   0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOA_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4|GPIO_PIN_5, GPIO_PIN_SET);

  /*Configure GPIO pin : PA0 */
  GPIO_InitStruct.Pin = GPIO_PIN_0;
  GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;
  GPIO_InitStruct
