DRM KMS机制及初始化流程分析

已于 2022-04-01 19:53:41 修改
阅读量2.6k 收藏 16
点赞数 3
分类专栏： 基于DRM的kernel图显系统 文章标签： linux drm
于 2022-04-01 19:53:07 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_43644245/article/details/123906181
版权
本文详细介绍了DRM中的KMS（Kernel Mode Setting）机制及其初始化流程。KMS是图显系统中用于模式配置和设备管理的重要组件，确保在不中断显示的情况下更新配置。文章探讨了KMS的引入背景、实现机制，以及初始化涉及的资源和API接口。重点讨论了何时初始化KMS，初始化哪些资源，以及注册哪些KMS API接口函数。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1. 引言

在之前的文章中，更多的是介绍DRM各组件的初始化流程、注册方式、管理机制等相关内容。

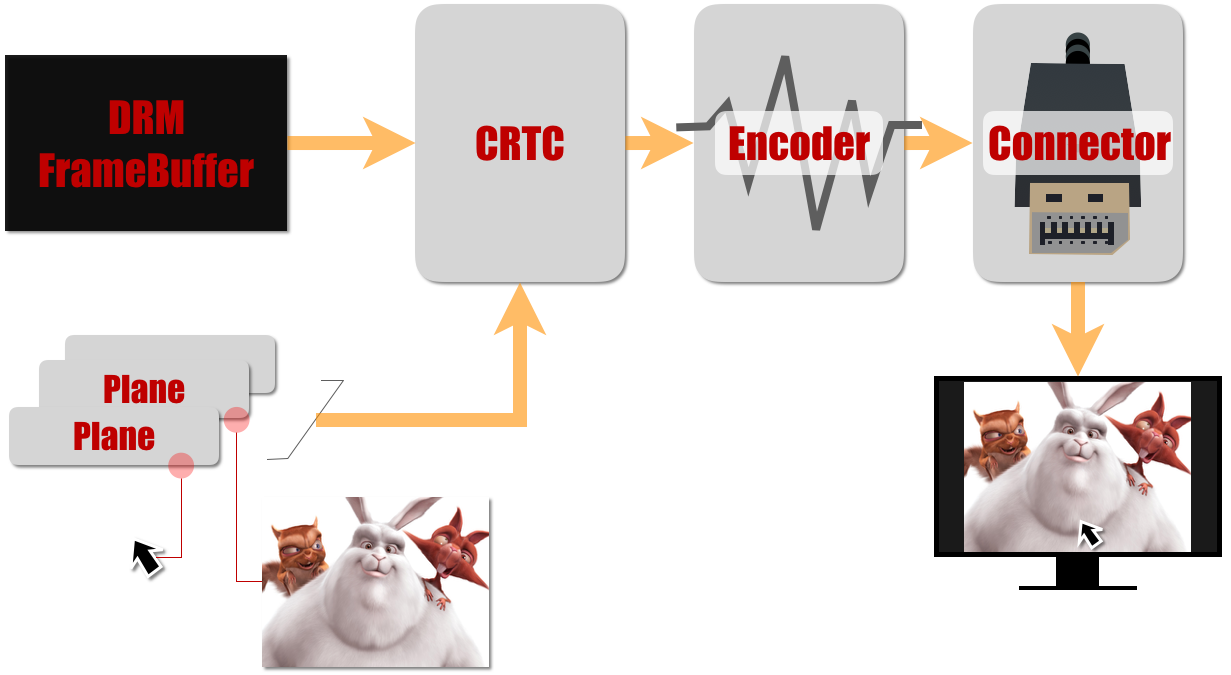

通过前面的文章大家可以了解到DRM component以及bind机制，图显处理器、HDMI、MIPI DSI、LVDS等图显IP初始化流程，如何注册出下图所示的DRM各个组件。

DRM架构下的组件

初始化工作并不是结束而仅仅是一个开始，此时图显IP已经处于准备就绪的状态，最终要按照用户需求来工作。

在后面文章中，我们会着重介绍DRM架构如何高效、便捷的支撑用户来管理和使用图显设备。

与用户层相关的内容当中，最重要的当属KMS(Kernel mode-setting)和GEM*(Graphics Execution Manager)。KMS是保证图显IP正常工作的前提，它涉及到图显系统的参数配置，因此，我们首先介绍KMS相关内容。

2. 啥是KMS？为啥需要

图显系统在实际使用过程中，一定要按照用户指定的模式工作并达到预期的显示效果，以满足不同用户的喜好，适配不同的应用场景。

用户会提交各种各样的图显系统的模式配置信
