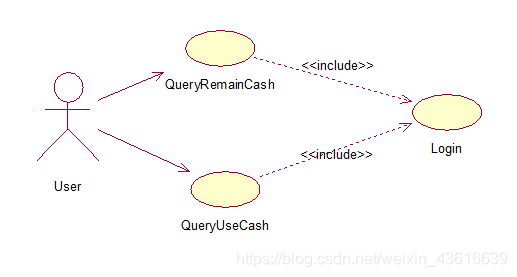

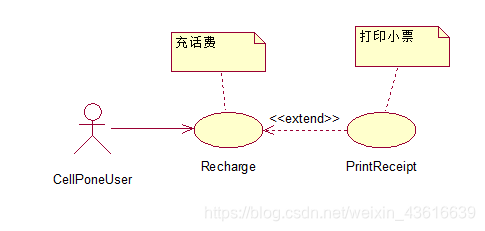

在这里整理一下我在真题中碰到的一些重难点。 记得有些散乱，但后天就要考试了~没时间做更细致的整理了，只要有用就好啦。 =================================================== （1）《include》和《extend》关系 《include》：表示包含关系 如上图：【登录】包含了【查询余额】和【查询使用记录】，则这几个用例的关系就是《include》 （一定要强调“包含关系”，这是《include》和《extend》的差异） 《extend》：表示拓展关系 如上图：当【充话费】后，可以选择是否【打印小票】，则这两个用例的关系就是《extend》
本文整理了软件设计师考试中的UML图难点，包括《include》与《extend》关系、用例描述的基本事件流与补充事件流、各类箭头的含义、设计模式的作用以及类图中的关键概念。强调了理解箭头、类图挖空、图形符号及其在活动图中的应用，提供了一些考试中的必背知识点。
