进程资源图的识读、判断节点是否阻塞、化简

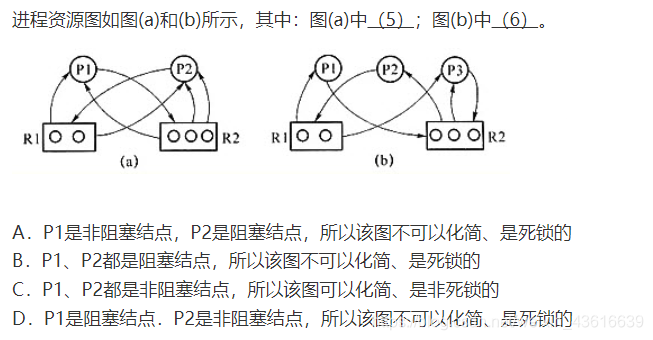

让我们来看一下这道13年上半年的软设选择题：


先po答案：空1填B、空2填C

=======================================


如何看进程资源图呢？
（1）
P：进程
R：一类资源
R中的圆圈数：该类资源有几个

（2）
R→P（R指向P）：分配一份R类资源给进程P
P→R（P指向R）：进程P申请一份R类资源



（3）判断一个进程节点是否阻塞？
读图时，先看资源分配R→P，再看资源申请P→R

【注意】
读图时，**不要**将同时存在R→P、P→R双向箭头的情况理解成：
P先申请一个资源，R再分配一个资源给P！

可能存在的情况：
①
R中所有资源
