一、简介
传统的摇篮车摇篮床，都是在下面按装四个木轮子，一个人在旁边推来推去，轮子还时不时的发出摩擦的声音，给人的感觉就是大人费力小孩难入睡。
电动摇篮车摇篮床的出现，不但解决了传统的摇篮车摇篮床的不足，还加入了其它的功能元素，使它的功能更加的全面。目前的电动摇篮车摇篮床在功能可以分为两种，一种是只有可以自动摇的，这种功能比较单一，就是上电开机后它会自动按设定的功能在运转。另一种是即可以自动摇，也可以播放音乐。今天要向大家介绍的就是后一种的产品方案。
二、方案特点

• 一个芯片实现电动摇篮车摇篮床全部功能
• 外围元件少，芯片四面内出脚，QFN32脚，芯片4*4MM封装。
• 定制可实现TF卡和FLASH共存
• 支持点阵屏、数码屏、LCD屏的显示功能
• 支持在线更新TF卡和FLASH内容
• 蓝牙版本：兼容蓝牙V5.0+BR+EDR+BLE
  三、方案优势对比

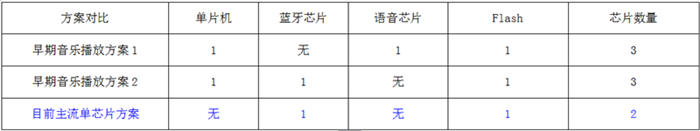

  就目前带音乐播放的摇篮车，一般有以下几个芯片资源完成

  表中可以看出传统方案多了一个单片机芯片，一个单片机目前的价格是在1.0到1.2元之间，两个蓝牙之间的差价也就是在0.5元之前。还有在生产方面，省一个芯片，生产的效率也会提高。

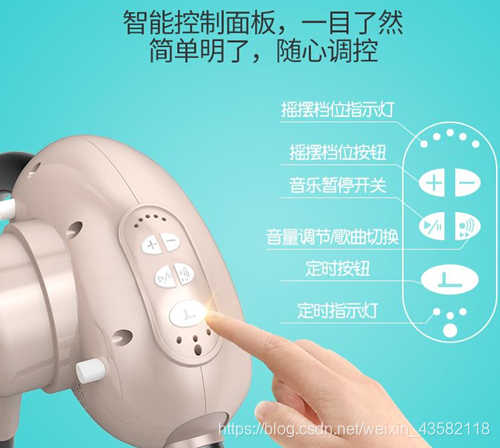

  四、摇篮车的面板操作说明图：

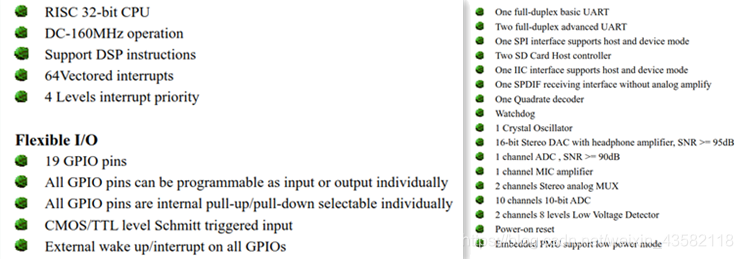

五、芯片资源说明

六、方案原理图说明

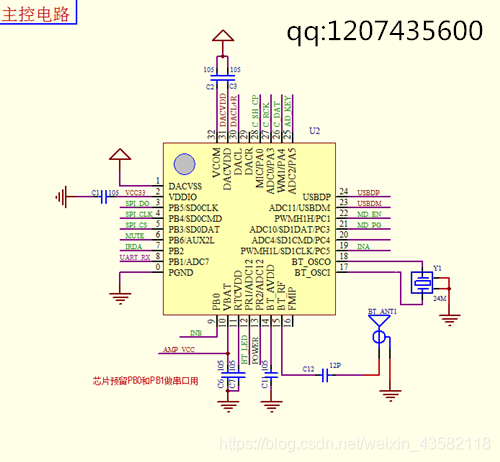

1、主芯片原理图2、驱动电路

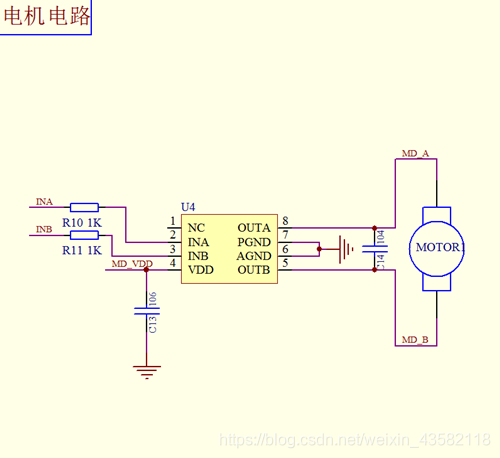

摇篮车开发的成败，关键是要看电机驱动软件设计的合不合理，我们选用的是一个通用又稳定的一个电机芯片。配合我们的软件技术，经过半年的测试，现在已经很稳定了，可以放心使用。

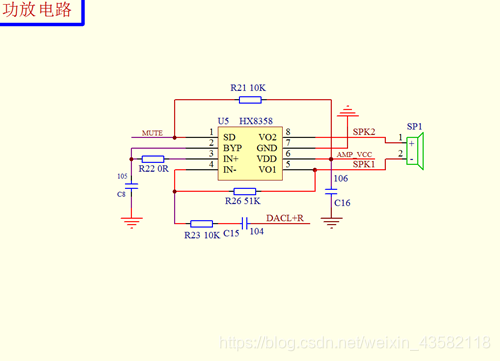

3、功放电路图

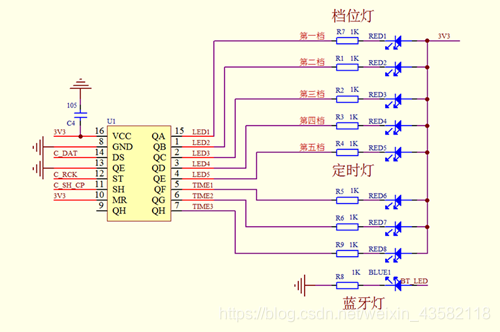

4、功能指示灯电路

以上是摇篮车的主要电路，其它的如按键，充电电路等就不一一例出，有需求的朋友可以找我要完整的原理图方案。
主控芯片为可编程，由于程序是烧录在芯片内部的 flash 中，所以可以重复擦除，也可以解释说做好的成品也可以更换产品的功能要求。
摇篮车加入音乐播放功能，对小宝宝来说是有一定的效果，有时他也许会听着音乐入睡，有时他会听着音乐自己玩，有时宝妈还可以通过手机连接蓝牙播放故事给宝宝听。
