AD封装转Allego Cadence

AD封装转Allego Cadence

有时候在网上下载的封装是AD格式的，但内容实在太多，为了快速便捷获得cadence格式的封装，不妨试下AD转Cadence。下面以立创AD为例。

一、软件版本

Cadence17.2
PADS Layout 9.5

二、转换步骤

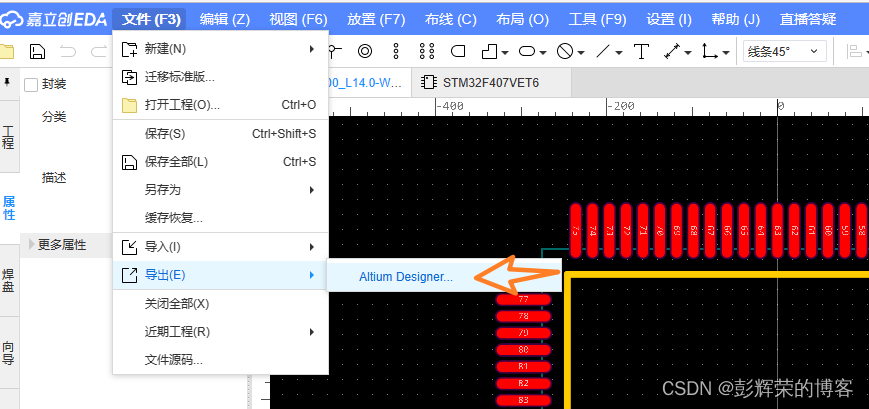

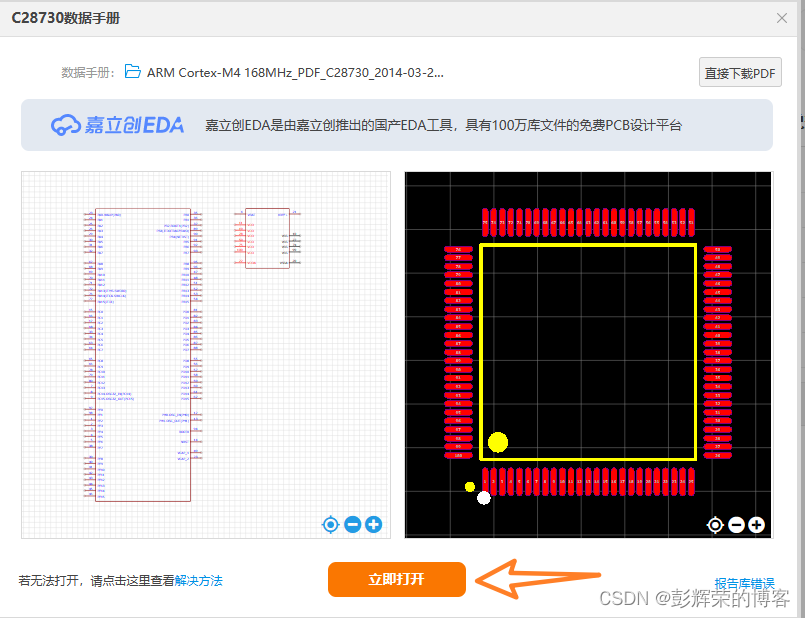

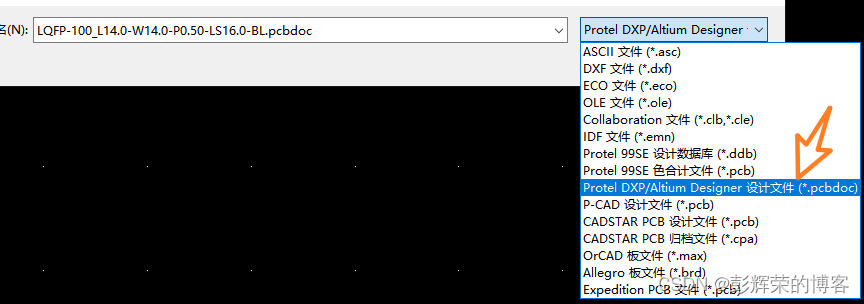

2.1导出AD文件

在这里插入图片描述
在这里插入图片描述

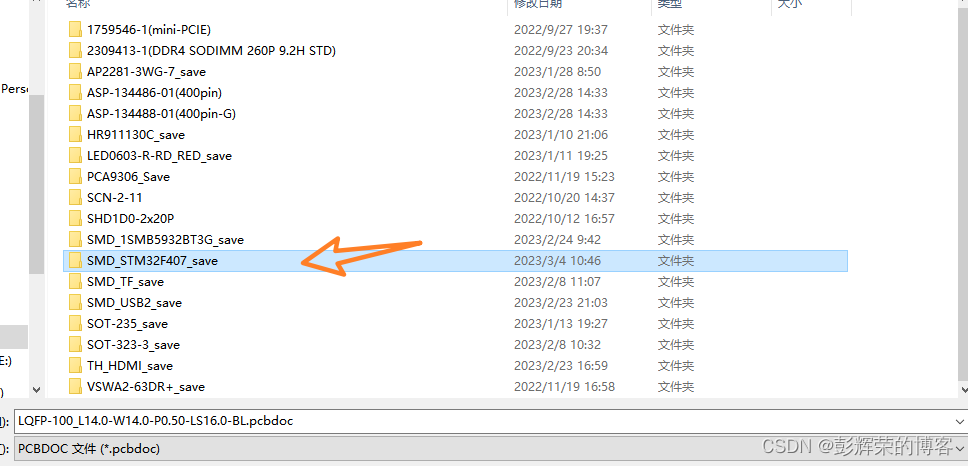

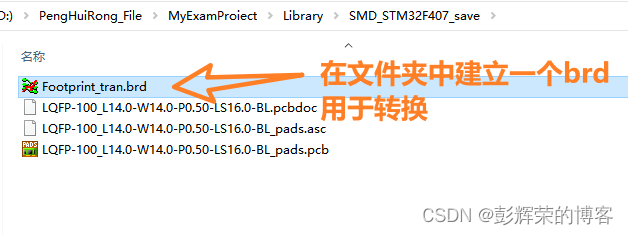

新建一个文件夹存好，方便管理

在这里插入图片描述

2.2 在PADS导入AD

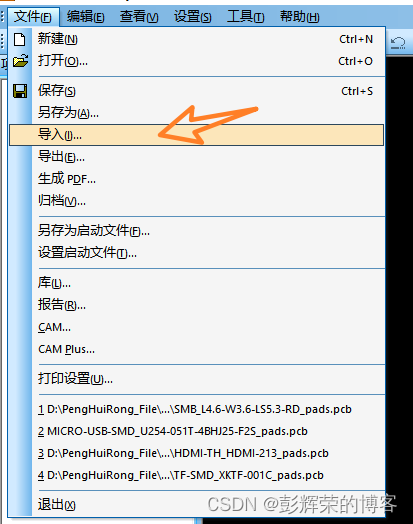

打开PADS Layout，导入刚才保存的pcbdoc文件
在这里插入图片描述
在这里插入图片描述
导入看不到任何
