单片机小白学习之路(十六)---定时器和计数器的理解(二)

目标：定时器和计数器的理解(二)

---

3.定时器/计数器工作方式

（1）方式0

0

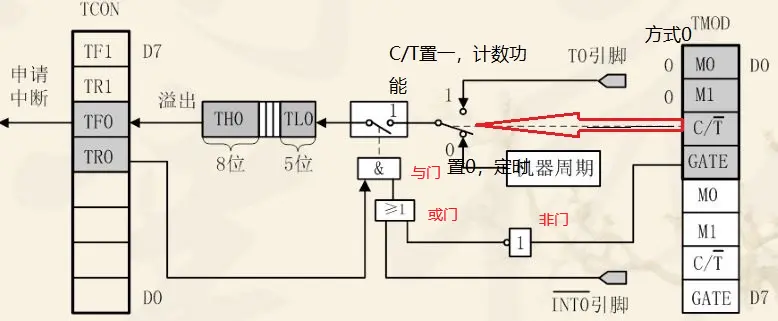

• TL0是5位的寄存器，计数满了就向TH0进位并清0
• GATE是门控信号GATE=1时，T/C(定时/计数器)启动收到双重控制要求TR0/TR1和INT0/INT1同时为高，GATE=0时，T/C的启动仅收到TR0/TR1的控制，通常把GATE置0

GATE置1，经过非门为0到或门，INT0必须为1和TR0必须为1，与门才是1，才能开始计数/定时
GATE置0，经过非门为1到或门，或门只要有一个1就是1，所以GATE=0时，T/C的启动仅收到TR0/TR1的控制

---

（2）方式1

1

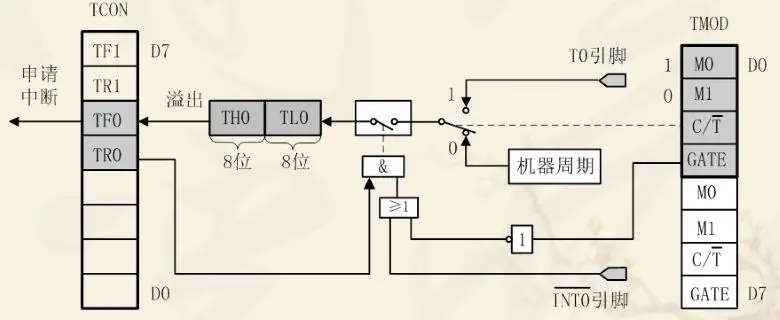

方式1的计数位数是16位，由TL0作为低8位，TH0作为高8位，组成了16位加1计数器。

---

（3）方式2

2

方式2为自动重装初值的8位计数方式

---

（4）方式3

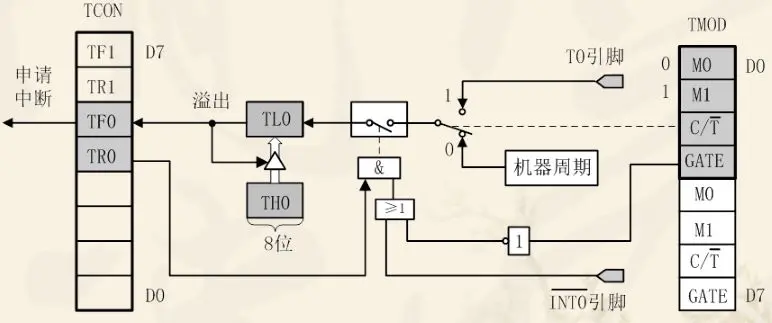

3

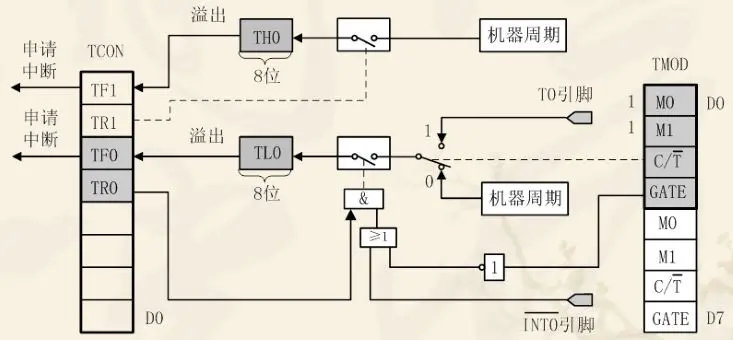

方式3只适用于定时/计数器T0，工作方式3将T0分成为两个独立的8位计数器TL0和TH0。定时器T1处于方式3时相当于TR1=0，停止计数。

---

4.定时器/计数器使用方法

①对TMOD赋值，以确定T0和T1的工作方式。
②计算初值,并将其写入TH0、TL0或TH1、TL1。
③中断方式时，打开定时器中断（ET0/ET1）及总中断EA。
④使TR0或TR1置位，启动定时/计数器定时或计数
