PCIE2PCI104载板转接卡

功能型号

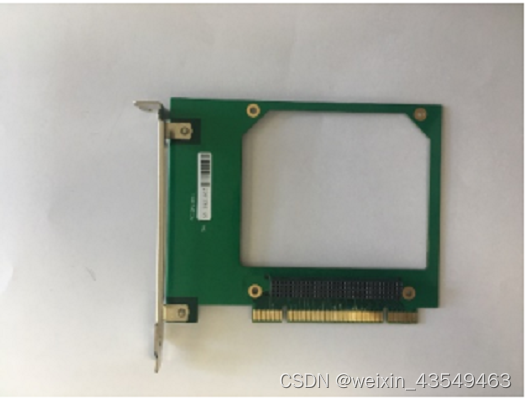

PCIE2PCI104 此无源扩展卡允许开发人员将PCI104或PC/104plus卡安装到通用PCI总线系统中。适配器配备了一个堆栈式连接器。
功能描述
规格
适用于标准：Universal.3.3V或5V PCI插槽
工业温度工作范围：-40至85 C
连接器/接口：包括一个带护罩的PCI104 120针堆栈式连接器，用于连接主机CPU板和PC/104 64和40针无源堆栈式连接器型号
尺寸： 4.913“宽x 4.200”高
标准用法
将适配器插入主机系统中所需的插槽。将测试PC/104plus卡连接到连接器。无需其他配置。（注：每个适配器卡只能使用一个PC/104plus卡确保测试中的PC/104+card支持适配器PCI主机系统使用的总线电压请参阅您的系统手册）
特殊需求
您可能会遇到无法将测试卡设置为IDO的情况，IDO是PCI toPC/104 plus适配器的默认配置。在这种罕见的情况下，您需要以下信息来配置适配器以应用于您的特定设置
REQ、GNT CLK和IDSEL选择
确保PC/104plus堆栈中的每个卡都有一组唯一的信号（REQX、GNT、CLKX和IDSELX），PC/104+bus中存在这些信号的多个副本，编号为0到3。REQ、GNT，CLK和IDSEL跳线块将PCI信号路由到等效的PC/104+信号。如果您的测试卡配置了不同的ID，然后，您需要移动适配器上的电阻器以与该D相一致。例如，如果PC/104卡设置为ID3，请将卡面上REQ、GNT、CLK和IDSEL位置的电阻器移动到第3行，以将信号连接到测试卡。
中断选择
在大多数情况下，默认配置已足够，并将PCI INTA、B、C和D中断线路由到PC/104 plus卡上的INTA、B、C和D线。如果需要，您可以选择通过INTX块路由到PCI104或PC/104加中断线的Pcl中断。要更改默认选择，请跳线相应的PCI中断，以路由到INTA，B，PC/104plus连接器上的C和D信号。例如，跨接适配器INTA C位置，以将INTA路由到PC/104+NTC卡。配件
无任何配件
软件
本卡不需要安装任何驱动程序。
软件接口：无需寄存器操作，PMC子卡安装到本接口卡后驱动无需做任何改动。
订购指南
PCIE2PCI104 此无源扩展卡允许开发人员将PCI104或PC/104plus卡安装到通用PCI总线系统中。
