UDS重点服务之工作流程图

最新推荐文章于 2025-12-23 17:16:49 发布
原创 最新推荐文章于 2025-12-23 17:16:49 发布 · 880 阅读 · 11 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#流程图

        对于UDS重点服务的理解直接在网络上查找文章即可，很详尽。以下主要介绍项目实践中的设计流程图，以进一步学习各服务所做的工作是什么。

0x10（DiagnosticSessionControl）

NRC支持

Hex

Description

12

sub-functionNotSupported

子功能不支持

13

incorrectMessageLengthOrInvalidFormat

报文长度错误

22

conditionsNotCorrect

条件不满足

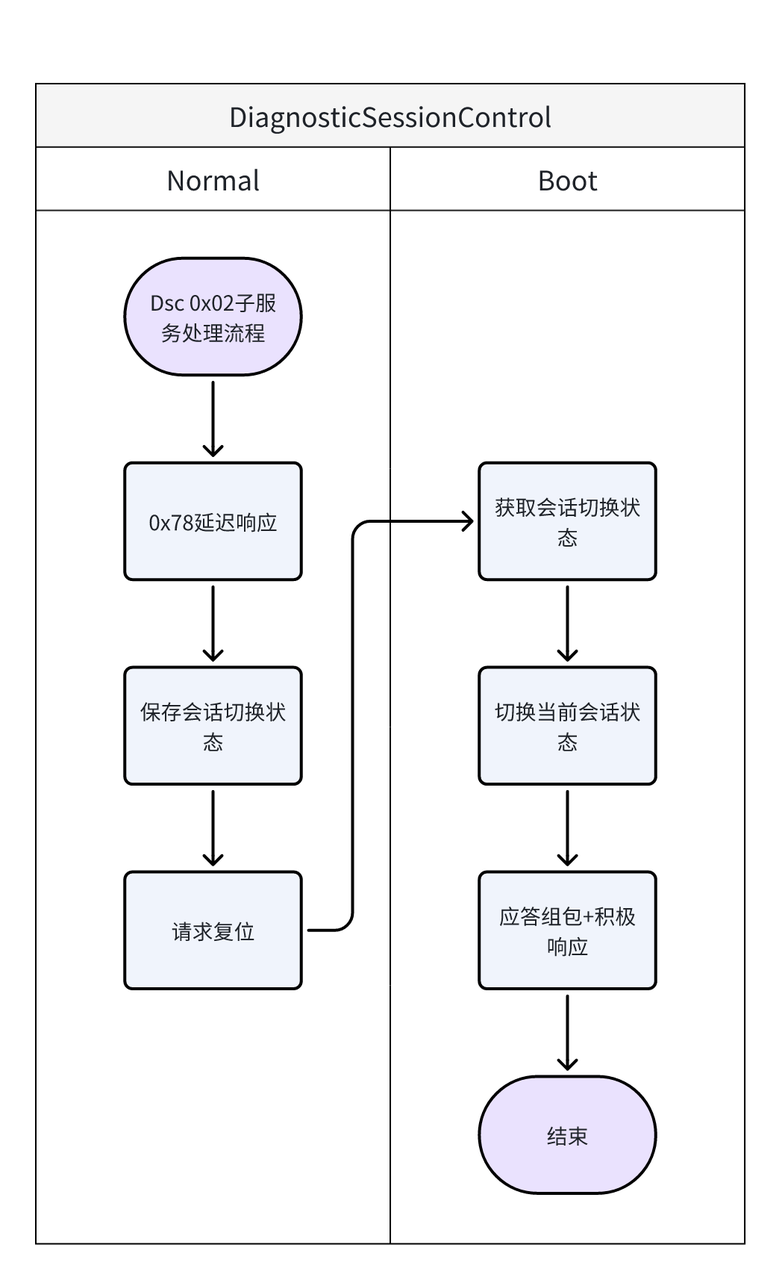

流程图

0x27（SecurityAccess）

NRC支持

Hex

Description

12

sub-functionNotSupported

子功能不支持

13

incorrectMessageLengthOrInvalidFormat

报文长度错误

22

conditionsNotCorrect

条件不满足

24

requestSequenceError

请求序列错误

31

requestOutOfRange

securityAccessDataRecord包含无效数据
