Qt之QCustomplot画图类

概述：
环境部署：
代码示例：

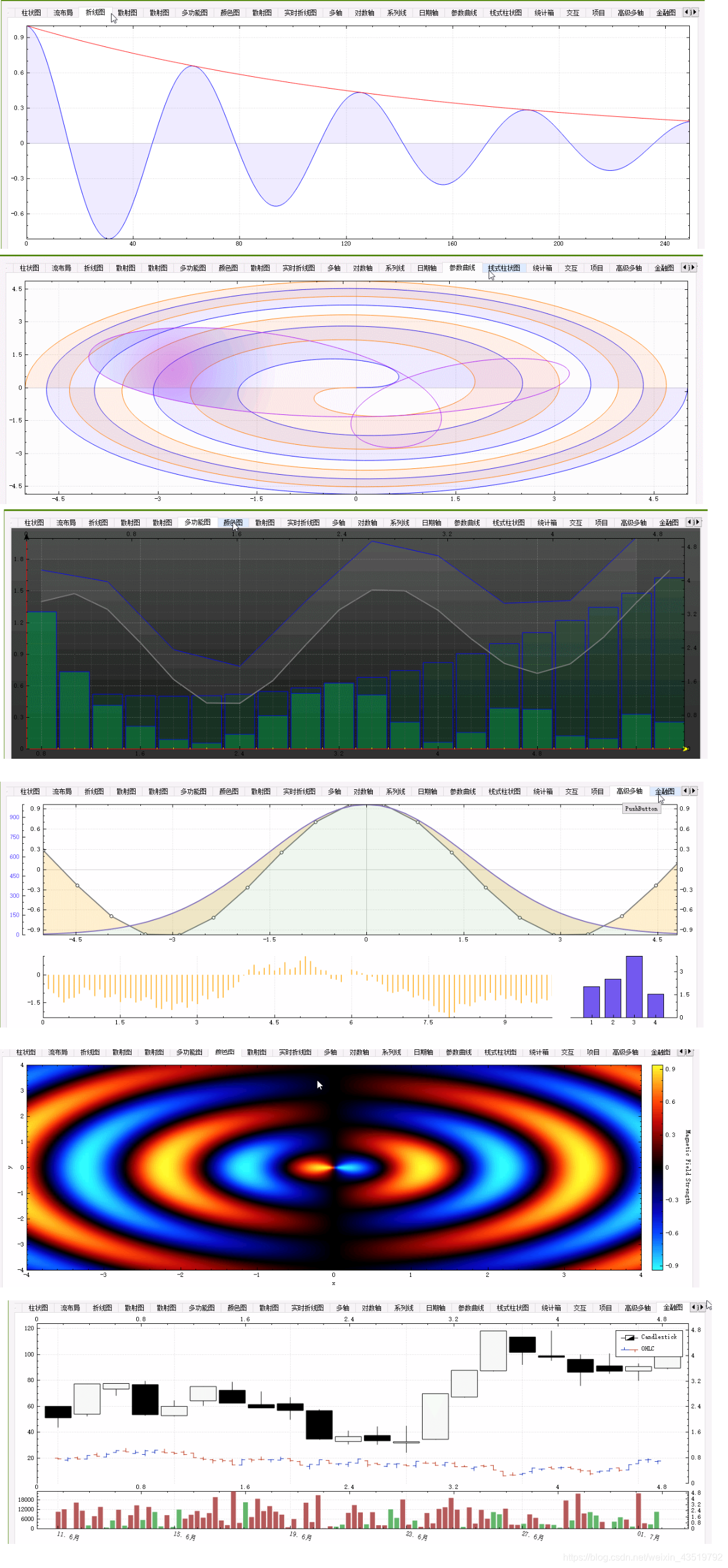

利用官方案例实现效果图：
over:
文末一句话：

概述：

一、简介

1.QCustomPlot是Qt的一个小型第三方图表库，支持静态/动态曲线、柱状图、蜡烛图、频谱图等。使用方便，仅需在项目中加入头文件qcustomplot.h和qcustomplot.cpp源文件即可，或者把它当做一个库来添加到项目当中,需要在pro文件加入 QT += widgets printsupport

二、简单介绍QCustomPlot的几个重要类

QCustomPlot 图表类：用于图表的显示和交互
QCPLayer 图层：管理图层元素（QCPLayerable），所有可显示的对象都是继承自图层元素
QCPAbstractPlottable 绘图元素：包含折线图(QCPGraph)、曲线图(QCPCurve)、柱状图(QCPBars)、QCPStatiBox(盒子图)、QCPColorMap(色谱图)、QCPFinancial(金融图)
QCPAxisRect 坐标轴矩形：一个坐标轴矩形默认包含上下左右四个坐标轴，但是可以添加多个坐标轴

三、简单介绍QCustomPlot类

QCustomPlot类管理着所有的图层，它默认自带了六个图层，分别是：

背景层background
网格层grid
绘图层main
坐标轴层axes
图例层legend
overlay层overlay
依据层的顺序的不同，绘制的顺序也不同，越在底下的层越早绘制，当前层默认为绘图层main

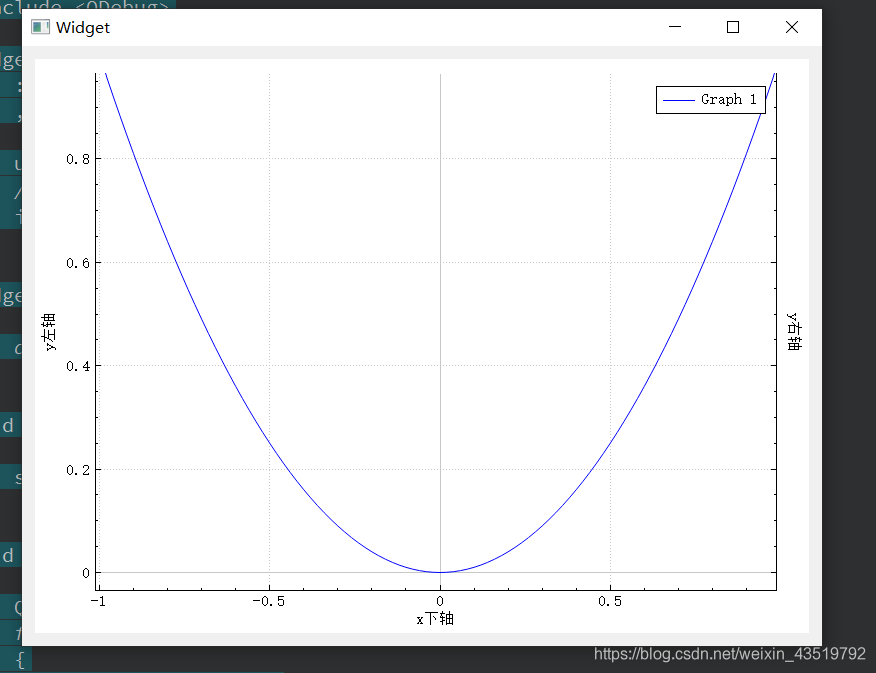

而我们的绘图区域则在QCPAxisRect中，QCustomPlot类默认包含一个QCPAxisRect，我们可以在下图中可以看到一个QCPAxisRect一般来说会有上轴xAxis2、下轴xAxis、左轴yAxis和右轴yAxis2四个轴（下面图片会有展示）；

环境部署：

1.资源下载：这里就不给大家链接了直接上QQ群号：1136606088

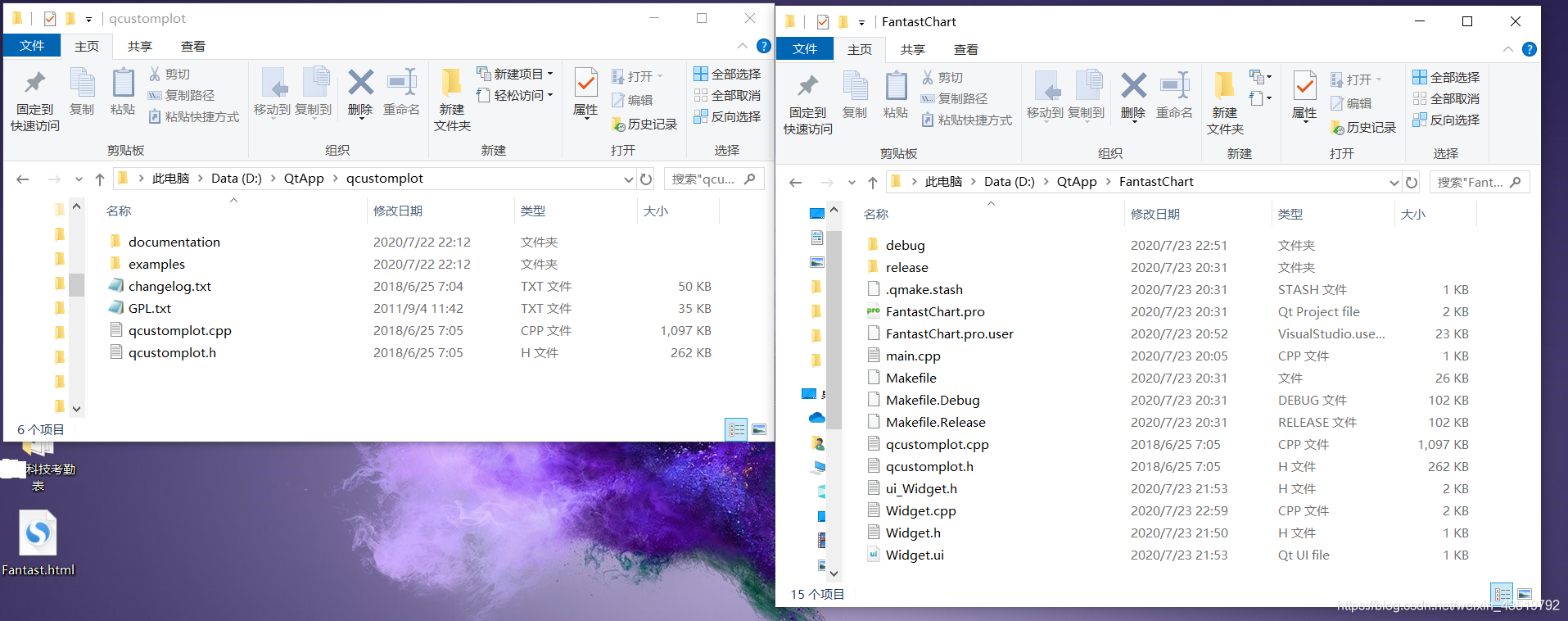

2.使用时我们只需将源文件和都文件拷贝到工程文件夹中即可（参考下方图片）；

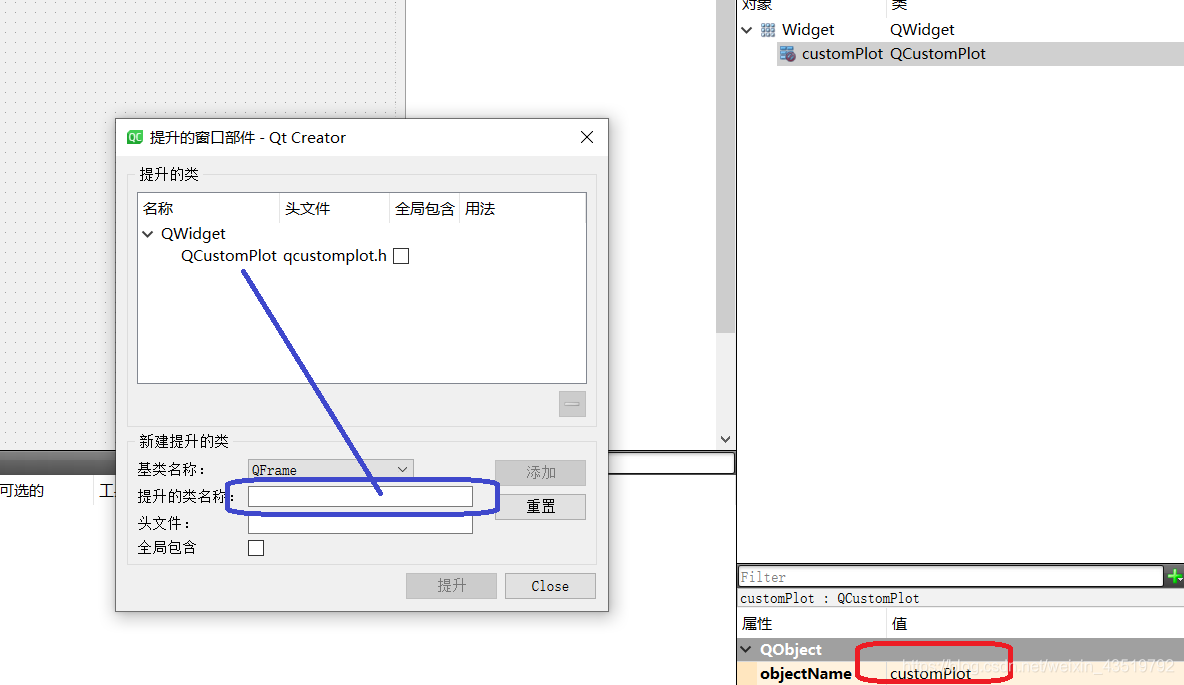

3.在UI设计师中拖个Widget然后右键提升控件（参考下方图片）；

在这里插入图片描述

代码示例：

.pro

QT       += core gui

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets printsupport

CONFIG += c++11

# The following define makes your compiler emit warnings if you use
# any Qt feature that has been marked deprecated (the exact warnings
# depend on your compiler). Please consult the documentation of the
# deprecated API in order to know how to port your code away from it.
DEFINES += QT_DEPRECATED_WARNINGS

# You can also make your code fail to compile if it uses deprecated APIs.
# In order to do so, uncomment the following line.
# You can also select to disable deprecated APIs only up to a certain version of Qt.
#DEFINES += QT_DISABLE_DEPRECATED_BEFORE=0x060000    # disables all the APIs deprecated before Qt 6.0.0

SOURCES += \
    main.cpp \
    Widget.cpp \
    qcustomplot.cpp

HEADERS += \
    Widget.h \
    qcustomplot.h

FORMS += \
    Widget.ui

# Default rules for deployment.
qnx: target.path = /tmp/$${TARGET}/bin
else: unix:!android: target.path = /opt/$${TARGET}/bin
!isEmpty(target.path): INSTALLS += target

.h

#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>
#include "qcustomplot.h"

QT_BEGIN_NAMESPACE
namespace Ui { class Widget; }
QT_END_NAMESPACE

class Widget : public QWidget
{
    Q_OBJECT

public:
    Widget(QWidget *parent = nullptr);
    ~Widget();

private:
    /**
     * @brief initChart 初始化图形
     */
    void initChart();

    /**
     * @brief setDemoData   设置图形数据
     */
    void setDemoData(QCustomPlot *pCustomPlot);

private:
    Ui::Widget *ui;
};
#endif // WIDGET_H

.cpp

#include "Widget.h"
#include "ui_Widget.h"
#include <QVector>
#include <QDebug>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    //初始化图形
    initChart();
}

Widget::~Widget()
{
    delete ui;
}

void Widget::initChart()
{
    setDemoData(ui->customPlot);
}

void Widget::setDemoData(QCustomPlot *pCustomPlot)
{
    QVector<double> x(101), y(101);
    for (int i=0; i<101; ++i)
    {
        x[i] = i/50.0 - 1;
        y[i] = x[i]*x[i];
    }
    //添加图形
    pCustomPlot->addGraph();
    //设置显示线介绍默认在右上角
    pCustomPlot->legend->setVisible(true);

    //设置坐标轴名称
    pCustomPlot->xAxis->setLabel("x下轴");
    pCustomPlot->xAxis2->setLabel("x上轴");
    pCustomPlot->yAxis->setLabel("y左轴");
    pCustomPlot->yAxis2->setLabel("y右轴");
    //设置坐标轴文字显示隐藏
    pCustomPlot->xAxis2->setVisible(false);
    pCustomPlot->yAxis2->setVisible(true);
    //设置坐标轴刻度是否显示
    pCustomPlot->xAxis2->setTickLabels(true);
    pCustomPlot->yAxis2->setTickLabels(false);
    //设置坐标轴范围
    pCustomPlot->xAxis->setRange(0, 1);
    pCustomPlot->yAxis->setRange(0, 1);
    //设置数据
    pCustomPlot->graph(0)->setData(x,y);

    //make left and bottom axes always transfer their ranges to right and top axes:
    connect(pCustomPlot->xAxis, SIGNAL(rangeChanged(QCPRange)), pCustomPlot->xAxis2, SLOT(setRange(QCPRange)));
    connect(pCustomPlot->yAxis, SIGNAL(rangeChanged(QCPRange)), pCustomPlot->yAxis2, SLOT(setRange(QCPRange)));

    //让范围自己缩放，所以图0完美地适合在可见区域:
    pCustomPlot->rescaleAxes(/*true*/);

    //允许用户用鼠标拖动轴范围，用鼠标滚轮缩放和选择图形点击:
    pCustomPlot->setInteractions(QCP::iRangeDrag | QCP::iRangeZoom | QCP::iSelectPlottables);
}
