phy6222 ADC使用注意点

phy6222 ADC使用注意点

• adc有两种模式：

  • bypass模式：引脚输入电压芯片内部直接进入 ADC，此时量程为 0~0.8V
  • attenuation 模式：引脚输入电压经芯片内部分压电阻后直接进入 ADC，分压电阻比约为 4：1，分压电阻阻值为一个 14.15K，一个 4.72K。此时理论量程为 0~3.2V

• ADC 理论精度：

  • bypass 模式： 单端理论精度 0.8/4096V，约为 0.2mV0。当使用 bypass 模式，外部采用 分压电阻，此时再用外部分压电阻计算电压时，也要注意电阻的误差。
  • attenuation 模式：芯片内部电阻绝对误差约为±15%，相对误差约为±1%。绝对误差不 影响 ADC 精度，相对误差会影响 ADC 精度

实际使用中的模式选择问题：

• 采集电压小于0.8V时候：直接使用 bypass 模 式即可

• 采集电压大于0.8V小于3.2V时候：可使用 attenuation 模式或外加电阻分 压后的 bypass 模式。ADC 精度取决于电阻的相对精度，attenuation 模式内部相对精度为±1%， 外部电阻也可以选用±1%的电阻

• 采集电压大于3.2V时候：超过 attenuation 模式的量程，此时必须采用外 部电阻分压后的 bypass 模式

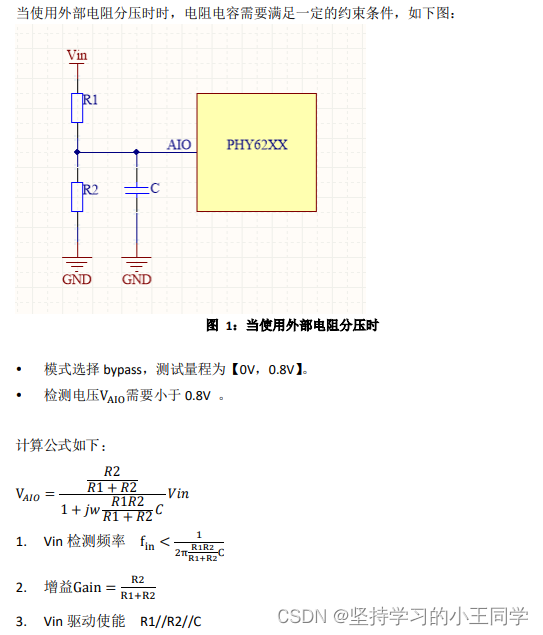

  PS:采集电压是指芯片的电压不是指分压后电压，下图中的Vin
