【模拟电路建模与控制系统分析】00电路系统的建模（输入输出微分方程表达）

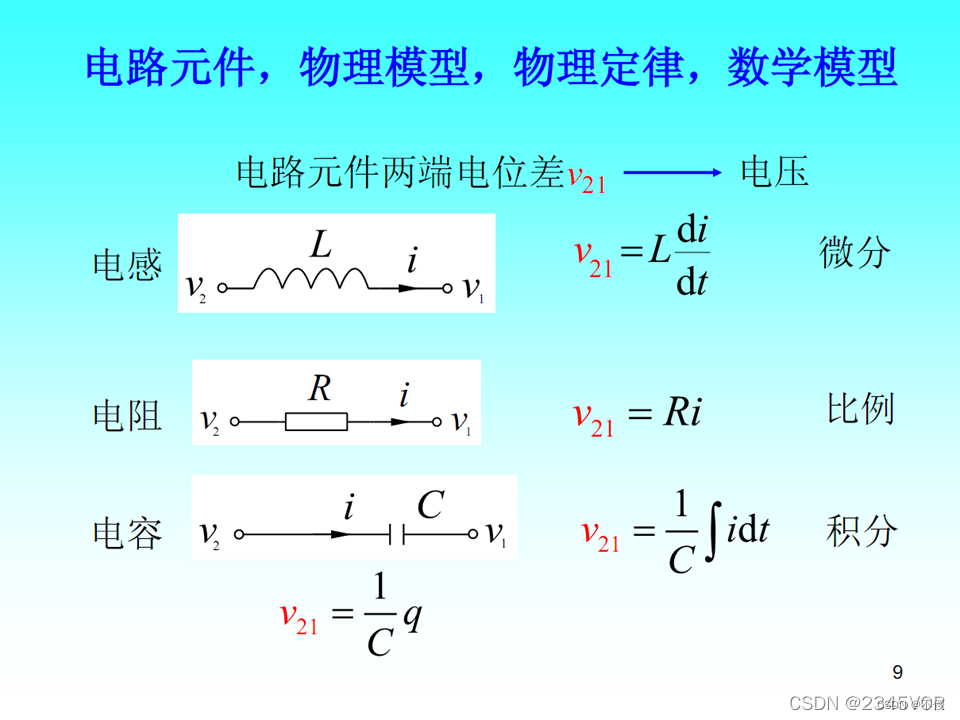

1.电路系统基本量

• 电量：库伦（C）g;

• 电流：安培（A）i; ---------------i=dg/dt

• 电压：伏特（V）e;


• 电阻：欧姆（Ω）R;

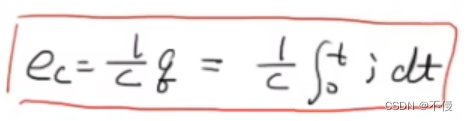

• 电容：法拉（F）C；


• 电感：亨利（H）L


2.基尔霍夫定律

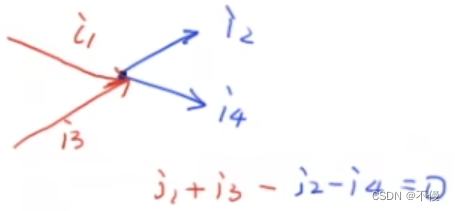

• KCL:对于任一集总电路中的任一节点,在任一时刻,流出（或流进）该节点的所有支路电流的代数和为零。

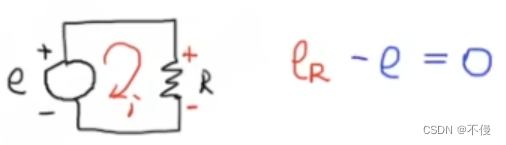

• KVL：KVL可表述为对于任一集总电路中的任一回路,在任一时刻,沿着该回路的所有支路电压降的代数和为零。

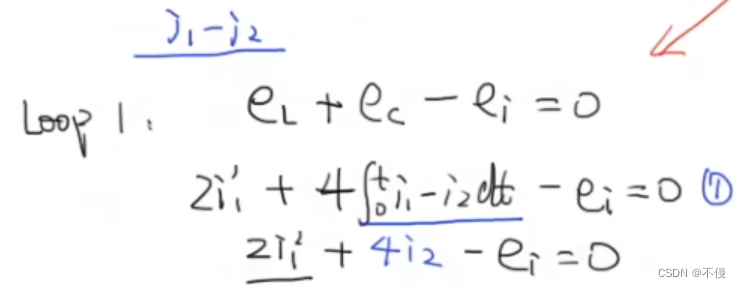

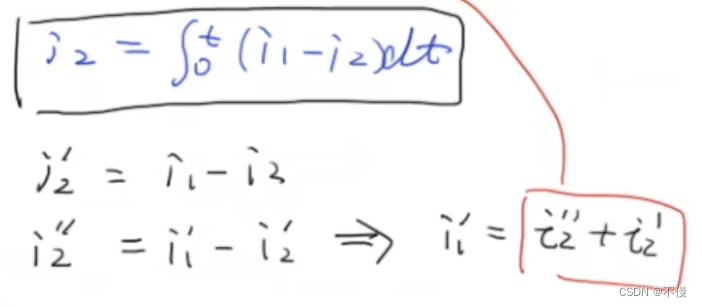

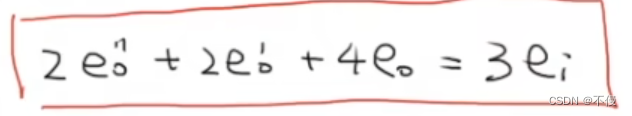

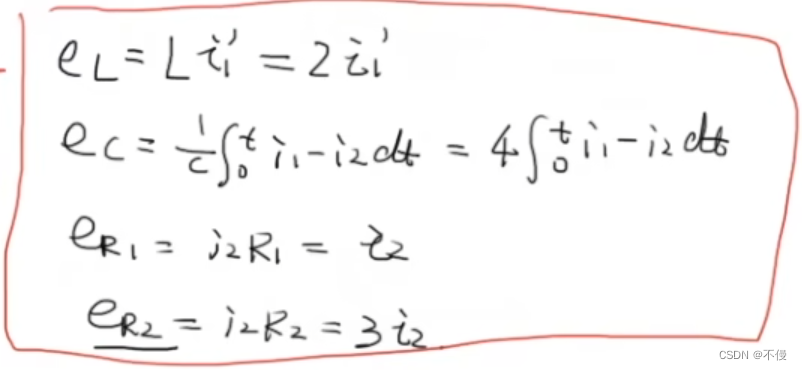

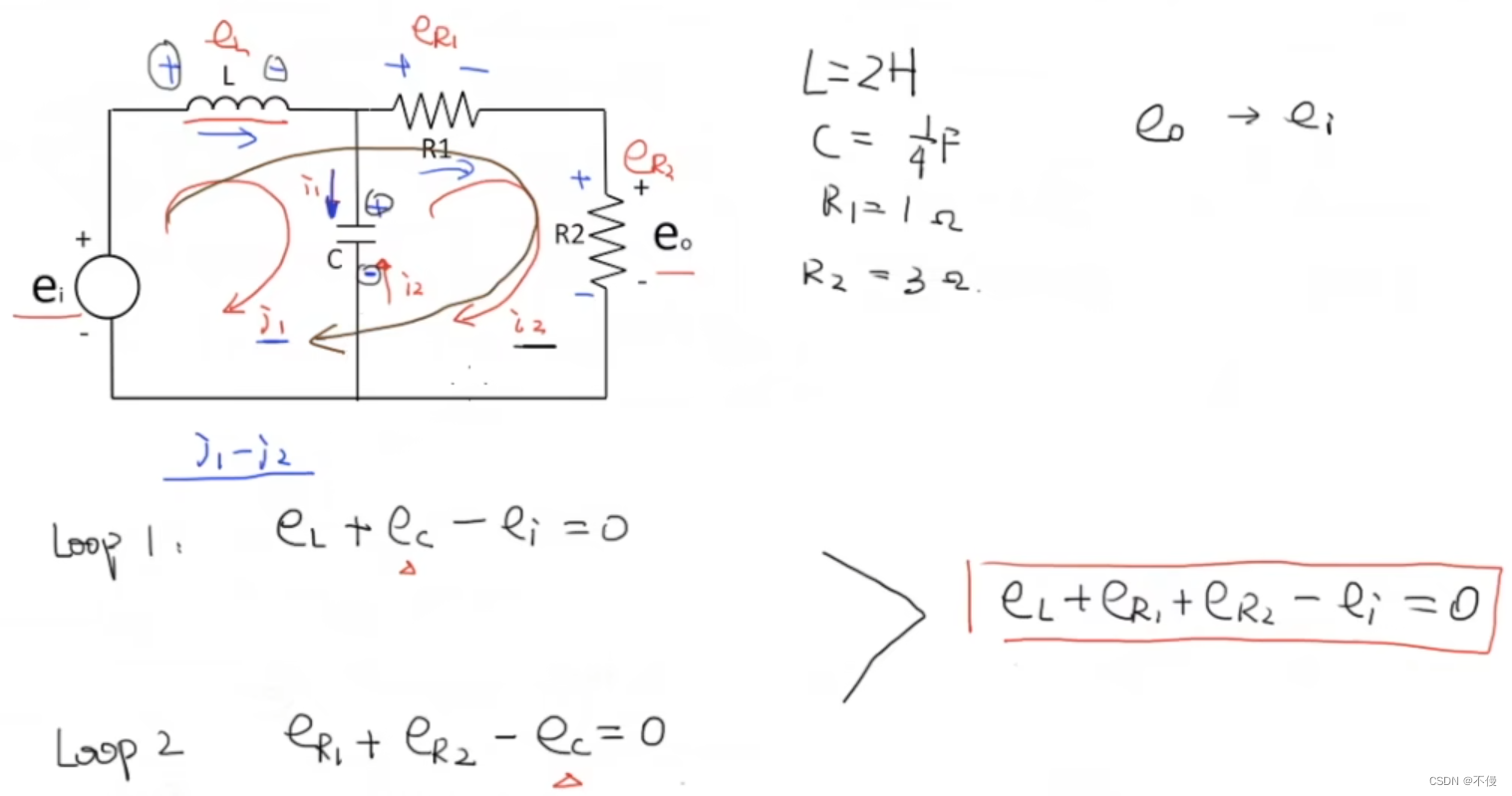

3.举例一

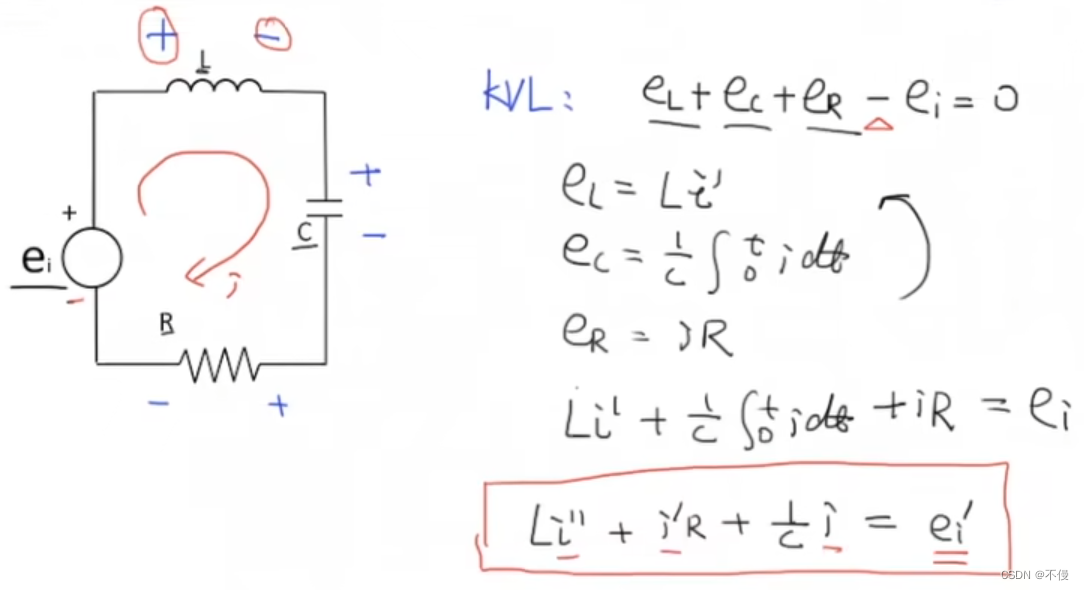

4.举例二

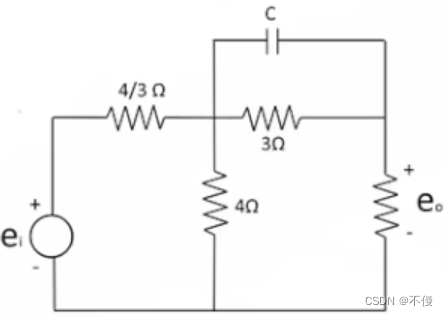

4.举例三（题）

附：

参考链接: 【动态系统的建模与分析】2_电路系统建模_基尔霍夫定律
