【元器件】1.电阻典型应用

原创 已于 2022-08-21 13:33:21 修改 · 932 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件 #硬件工程

于 2022-07-01 11:27:24 首次发布
本文整理了电阻在电子设计中的十八种典型应用场景，包括直流电压供电、交流信号电压供给、分流、限流保护、降压、隔离等电路设计，并介绍了各场景下的电阻选择原则。

电阻作为最常用的电子元器件，是电子设计中十分重要的存在，现将《电子工程师必备》一书中电阻典型应用电路整理如下，侵删。

目录

一、直流电压供电电路

在这里插入图片描述

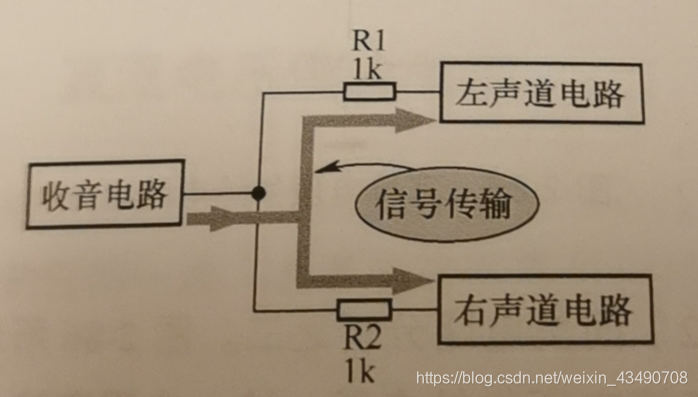

二、电阻交流信号电压供给电路

在这里插入图片描述

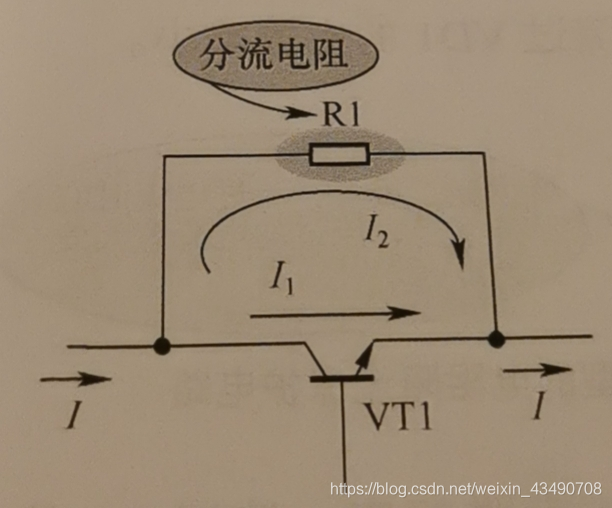

三、电阻分流电路

在这里插入图片描述

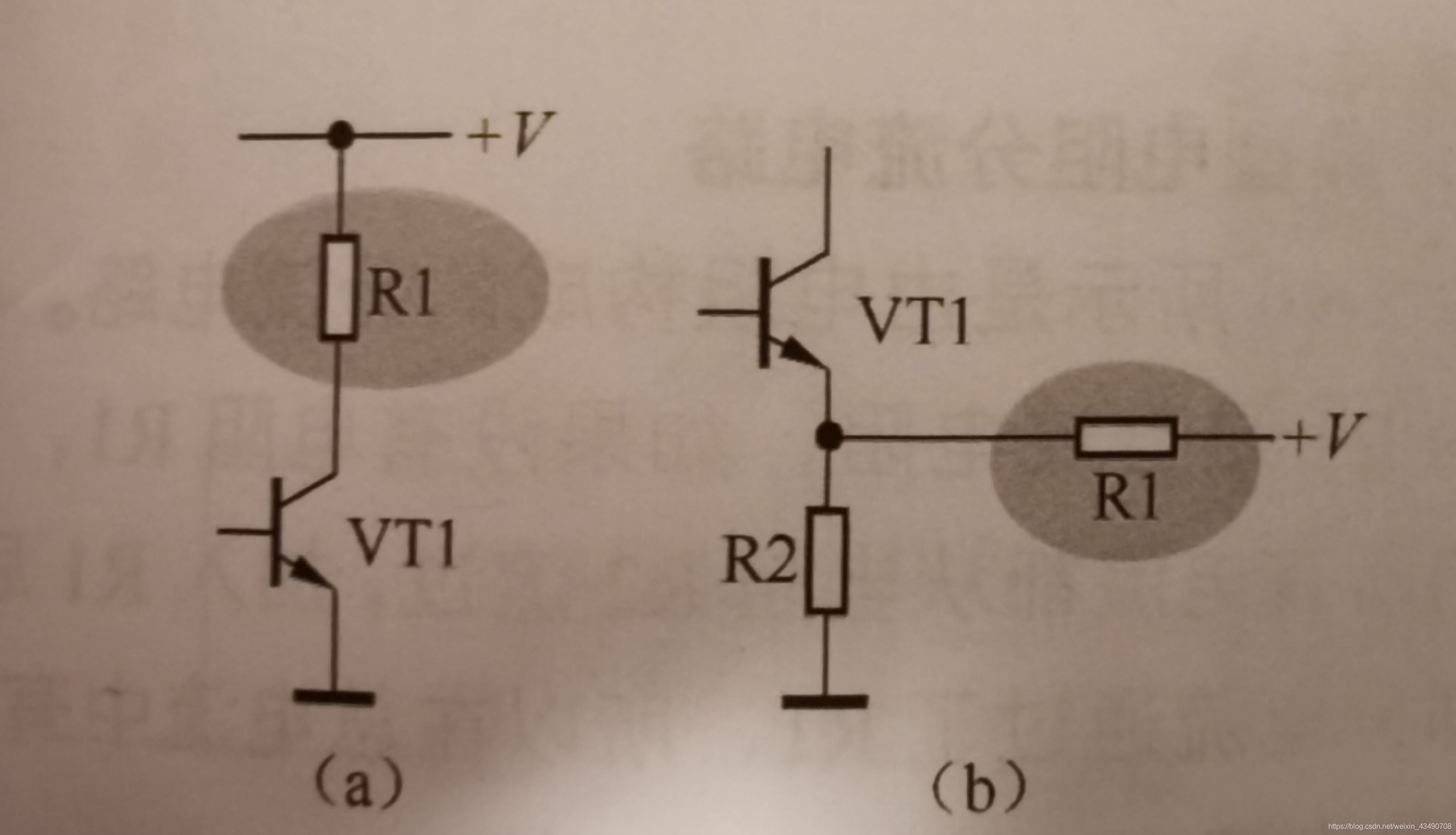

四、电阻限流保护电路

常见有信号采集串电阻保证增大输入阻抗，LED限流电阻等；

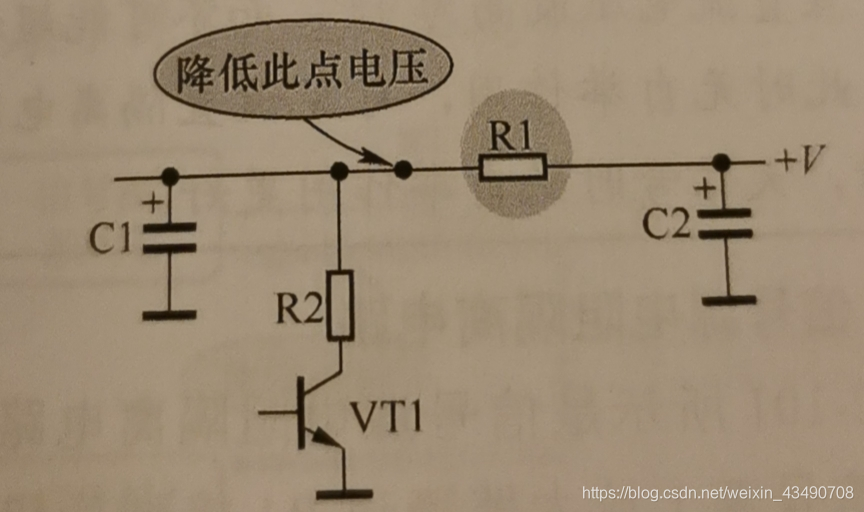

五、直流电压电阻降压电路

电阻串联分压降压；

六、电阻隔离电路

隔离电路，使两点电压不等；

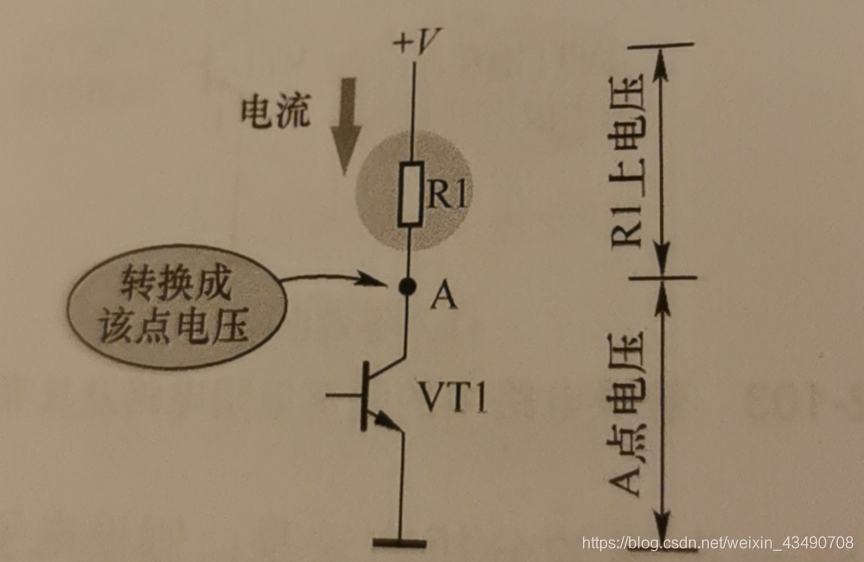

七、电流变化转换成电压变化的电阻电路

用电阻采样；

八、交流信号电阻分压衰减电路
