本文详细介绍了华为和思科设备在VRRP+MSTP组网中的配置方法，包括华为LSW3、LSW1、LSW2及思科SW3、SW1、SW2的配置步骤。特别强调了在VRRP中，当上行接口或链路故障时，如何利用track功能实现状态切换。在华为设备上，通过`vrrp 10 track int g0/0/3 reduced 30`命令降低优先级；而在思科设备上，使用`vrrp 10 track 1 decrement 150`及`track 1 int g0/0/3 line-protocol`来实现相同功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

华为

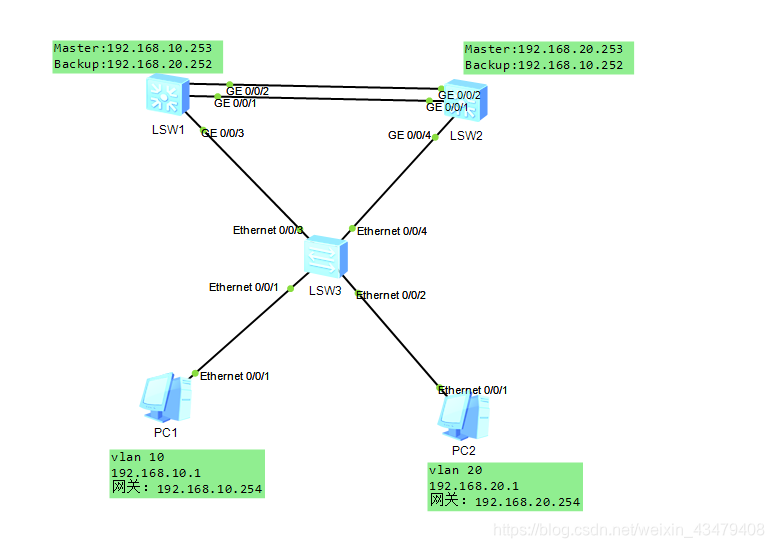

拓扑图
在这里插入图片描述
LSW3上的配置

先创建vlan10、20
vlan batch 10 20
然后在接口下划分trunk、access模式
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
interface Ethernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 10 20
interface Ethernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 10 20
 配置mstp
 stp mode mstp
 stp region-configuration
 region-name liu
 instance 10 vlan 10
 instance 20 vlan 20
 active region-configuration
 验证
 dis stp instance 10 bri

LSW1上的配置

先创建vlan10、20
vlan batch 10 20
配置链路聚合和trunk口
interface Eth-Trunk1
trunkport int g0/0/1
trunkport int g0/0/2
interface Eth-Trunk1
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/3
port link-type
