2018.9.6

由于实验室项目需要处理数据并用串口进行发送，最后还要开机自启，专门鼓捣了一番。由于网上的方案随着树莓派本身版本变化而不适应，因此调试过程中也实在耗费了不少功夫。最有价值的调试方案还是官方的英文教程：Raspberry Pi 3 UART Boot Overlay Part Two，本文也是主要参照英文教程的方法进行调试，顺便附加了网上的一些其他经验。

本文分为两部分：1.树莓派串口数据发送配置（包括QT测试），2.树莓派用户程序开机自启（QT release的用户程序）

环境：

树莓派3B+ Version 2018 June（理论上Raspbian Jessie releases 2016年3月18日后的版本均适用）

Qt Creator 4.2.0 Based on Qt 5.7.1 (GCC 6.2.1 20161124, 32 bit)

串口发送数据：

首先先解释一下为什么树莓派3B+使用串口收发数据这么麻烦。树莓派内部有两个串口，

1. 硬件串口：官方称为PL011 UART，对应软件上的serials1，默认使用ttyS0，默认分配给蓝牙

2. 迷你串口：官方称为mini-uart，对应软件上的serials0，默认使用ttyAMA0，没有时钟源，必须由内核提供时钟参考源，这样以来由于内核的频率本身是变化的，就会导致“迷你串口”的速率不稳定。

因此我们希望能够稳定地使用硬件串口进行数据收发，解决思路是：使能串口，更换映射关系令serials1对应ttyAMA0，关闭硬件串口控制的蓝牙功能，将硬件串口重新恢复给GPIO的串口使用。

具体调试与实现步骤：

1. 串口线连接

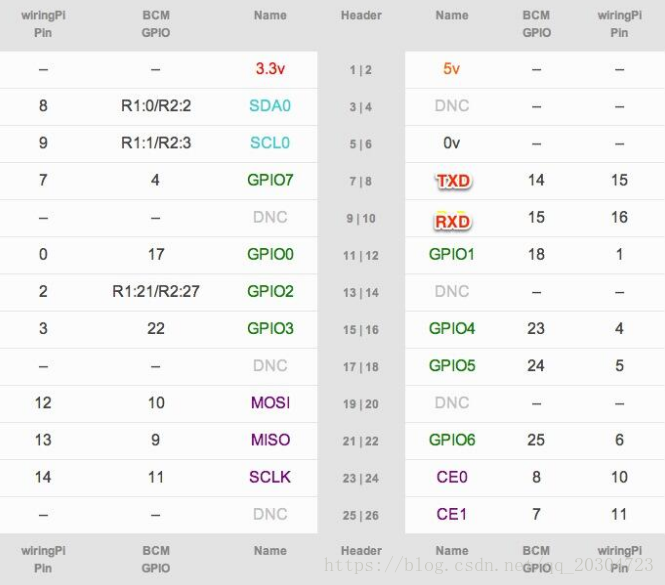

注意引脚与图中接线，树莓派与串口连接线的RXD与TXD相互反接，树莓派GPIO中串口的管脚在p6、p8和p10（注意图中的白线和灰线）。

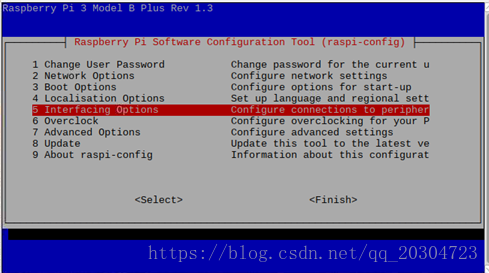

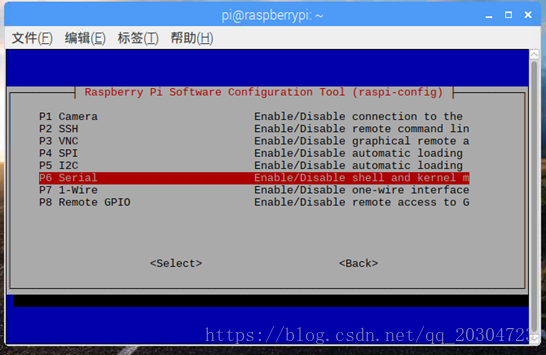

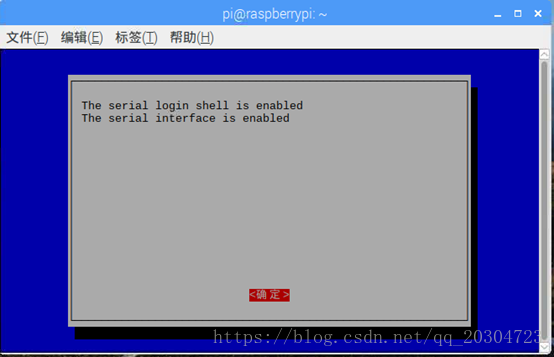

2. 开启串口功能

sudo raspi-config

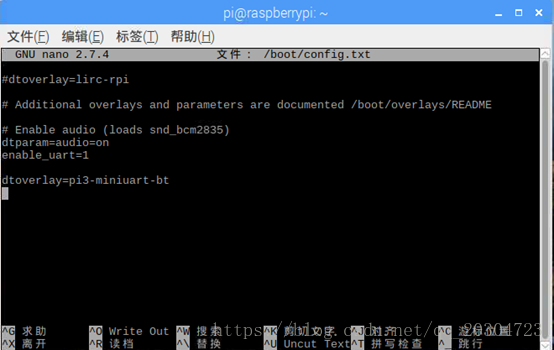

3. 恢复串口使用并设置为通用串口

sudo nano /boot/config.txt

末尾添加

dtoverlay=pi3-miniuart-bt

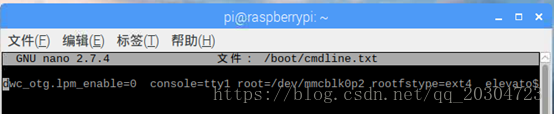

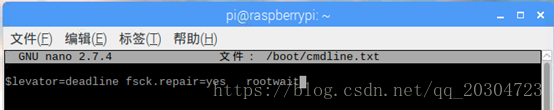

4. 关闭串口控制台

sudo nano /boot/cmdline.txt

替换配置文件内容为

dwc_otg.lpm_enable=0  console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4  elevator=deadline fsck.repair=yes   rootwait

5. 关闭蓝牙功能与禁用串口控制台功能

关闭蓝牙

sudo systemctl disable hciuart

禁用串口控制台（由于已经有上述步骤4，此步非必须）















       sudo systemctl

       stop

       serial-getty@ttyAMA0.service
















       sudo systemctl

       disable

       serial-getty@ttyAMA0.service

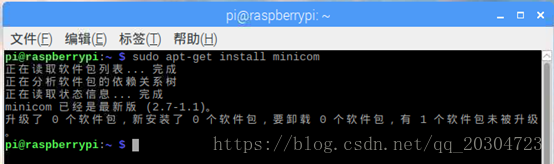

6. 下载串口测试工具minicom

sudo apt-get install minicom

进入root模式（密码自定）

su root

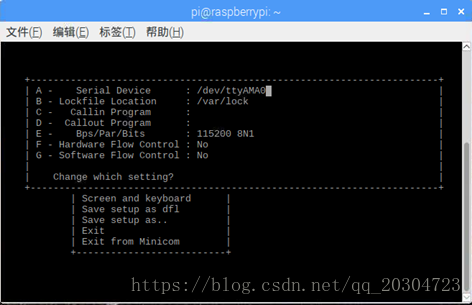

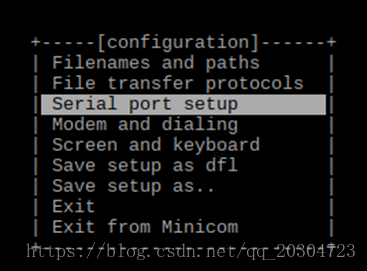

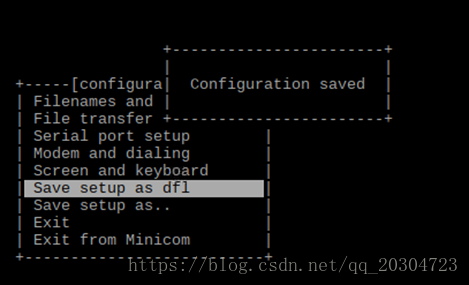

对minicom串口默认启动状态进行设置

minicom –s

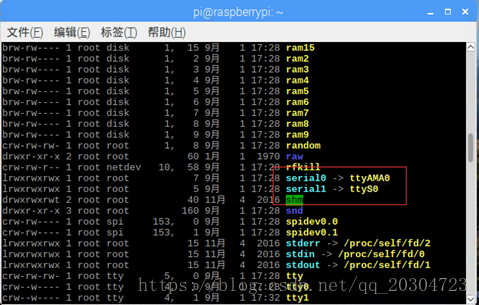

7. 查看系统串口设备状态

ls -l /dev

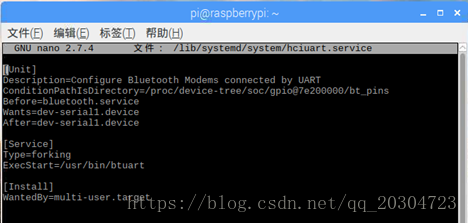

查看hciuart.service（有很多老版本的教程需要对此处进行修改，但是新版本其实没必要，保持默认即可，参考下图）

sudo nano /lib/systemd/system/hciuart.service

8. 更新和重启















       sudo apt-get

       update































       sudo apt-

       get

       upgrade































       sudo reboot

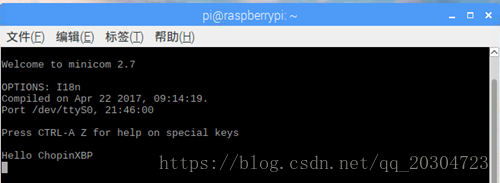

9. 打开minicom测试

sudo minicom -D /dev/ttyAMA0 -b115200

或者直接

sudo minicom

串口发送测试成功，接下来上QT测试。

#如果你也测试成功，感谢你的点赞或留言；如果你遇到了问题，欢迎留言与我交流探讨#

10. QT测试串口输出

创建新工程，Pro文件添加Pi自带的库，末尾添加

LIBS += -lwiringPi

串口发送测试代码（在mainwindow.cpp里添加即可）















       #include  <wiringPi.h>
















       #include  <wiringSerial.h>































       int serialfd;
















       if((serialfd = serialOpen(

       "/dev/ttyAMA0",

       115200)) <

       0)
















       {
















       fprintf(

       stderr,

       "Unable to open serial device: %s\n", strerror(errno));
















       }
















       serialPuts(serialfd,

       "Hello ChopinXBP");

测试成功！

#如果你也测试成功，感谢你的点赞或留言；如果你遇到了问题，欢迎留言与我交流探讨#

QT程序自启动：

网上很多改脚本的方法实际上不太适用，因为QT的启动过程是：自动登录->自动启动窗口->自动运行用户程序。

脚本程序可以在自动启动窗口这一步之前运行，但是用户程序是不行。

具体调试与实现步骤：

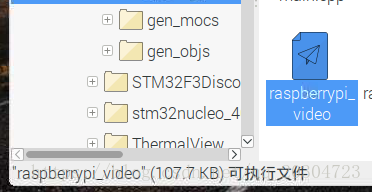

1. Qt先release出一个可执行文件，一般在原工程目录下。

2. 创建与打开自启文件夹

创建一个自启文件夹，如果已经存在直接打开















       mkdir autostart































       cd autostart

3. 生成一个*.desktop文件（比如：my.desktop）

sudo nano my.desktop

每次开机都会自动检查该文件夹下每一个*.desktop文件，启动需要的用户程序

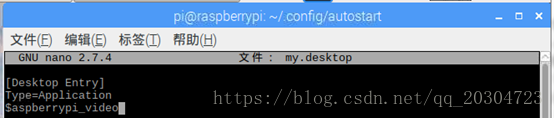

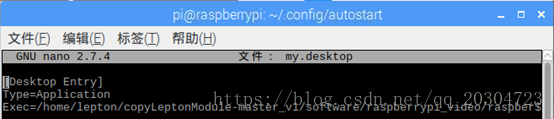

4. 添加自启文件内容















       [Desktop Entry]
















       Type=Application
















       Exec=/home/lepton/copyLeptonModule-master_v1/software/raspberrypi_video/raspberrypi_video
