Altium Designer 如何批量修改过孔盖油

版权声明：本文为转载文章，遵循 CC 4.0 BY-SA 版权协议。
转自：https://blog.youkuaiyun.com/sinat_21119417/article/details/49589643


1.作用：

过孔盖油的作用是绝缘，防止短路。

2.示意图：

图1为未进行盖油设置的过孔，图2为已进行盖油设置的过孔。由图可知两者之间的区别在于是否设置Keep-out layer层的tenting。
                
              图1                 图2

3.单个过孔的设置方法：

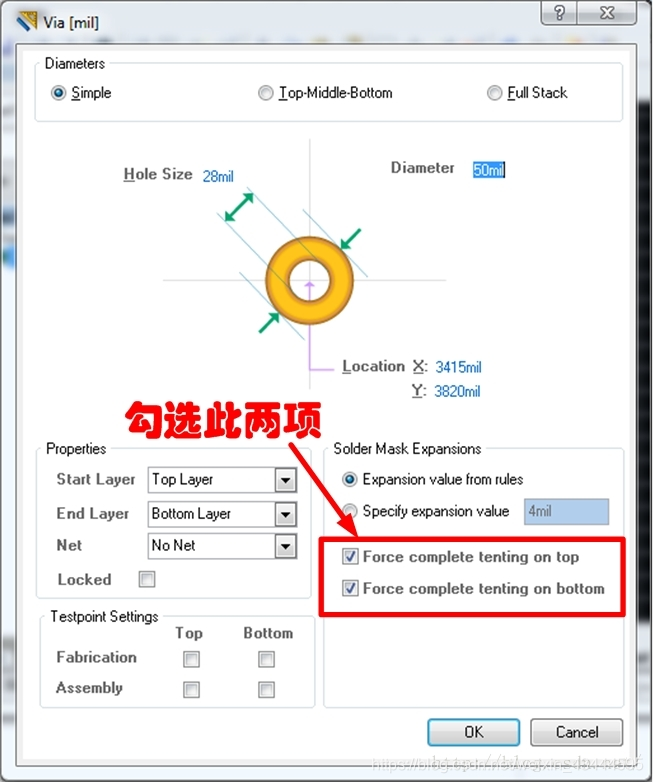

双击过孔，出现如图3界面。勾选“Force complete tenting on top”为顶层盖油设置；勾选“Force complete tenting on bottom”为底部盖油设置。

图3

4.批量盖油的设置方法：

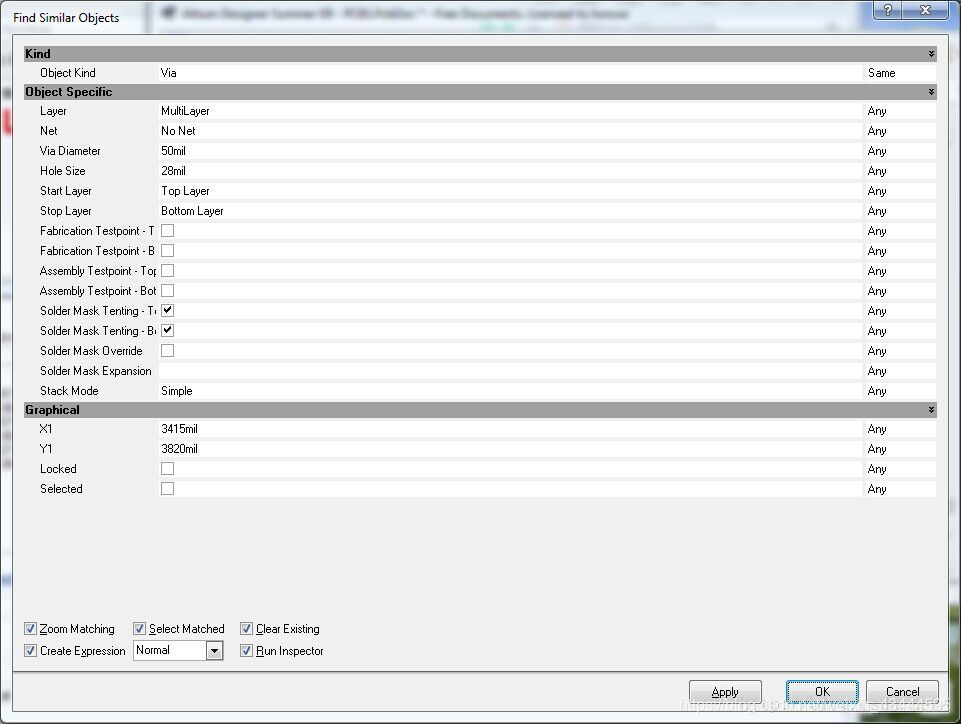

选中PCB板中的一过孔，右键选择“Find Similar Objects”。出现如图4界面：

图4

根据需要勾选需要设置的过孔特性，如需要设置的过孔全部是24mil的直径，则在Via Diameter输入24mil，并在此栏的Same选项中，选择same。确定好特性后，点击“OK”，完成过孔的相似选择。

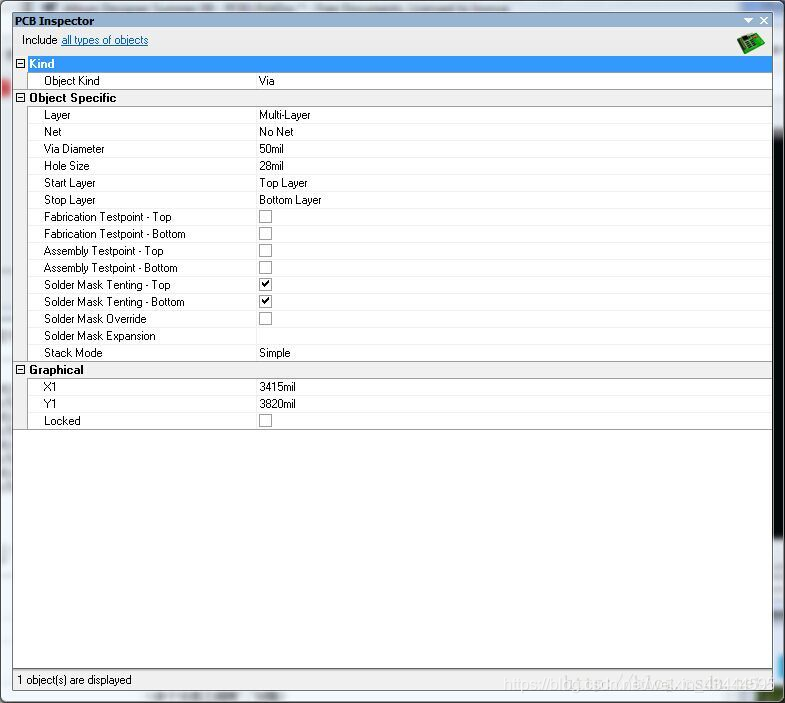

出现如图5所示的“PCB Inspector“界面。根据需求，选择“Sold Mask Tenting - Top(顶部盖油设置)”和“Sold Mask Tenting - Bottom(底部盖油设置)”。

图5

选择完成后，关闭该窗口，即可完成批量设置。
