一、项目简介

OpenCV是一个用于图像处理、分析、机器视觉方面的开源工具包。无论科学研究，还是商业应用，OpenCV都是进行图像识别的不二之选。熟练掌握OpenCV的图片识别能力，在图片识别领域里飞起来不是梦！
本文利用kaggle数据库上的水果图片数据集(fruit-images-for-object-detection)展示如何训练机器学习模型识别水果图片的类别。
数据地址（kaggle数据库地址需要插件支持才能正常访问，请自行百度）：
https://www.kaggle.com/mbkinaci/fruit-images-for-object-detection

二、图片数据分析

数据库分为训练集(train)和测试集(test)两部分
训练集包含四类apple,orange,banana,mixed(多种水果混合)四类237张图片；测试集包含每类图片各两张。图片集如下图所示。
图片类别可由图片名称中提取。

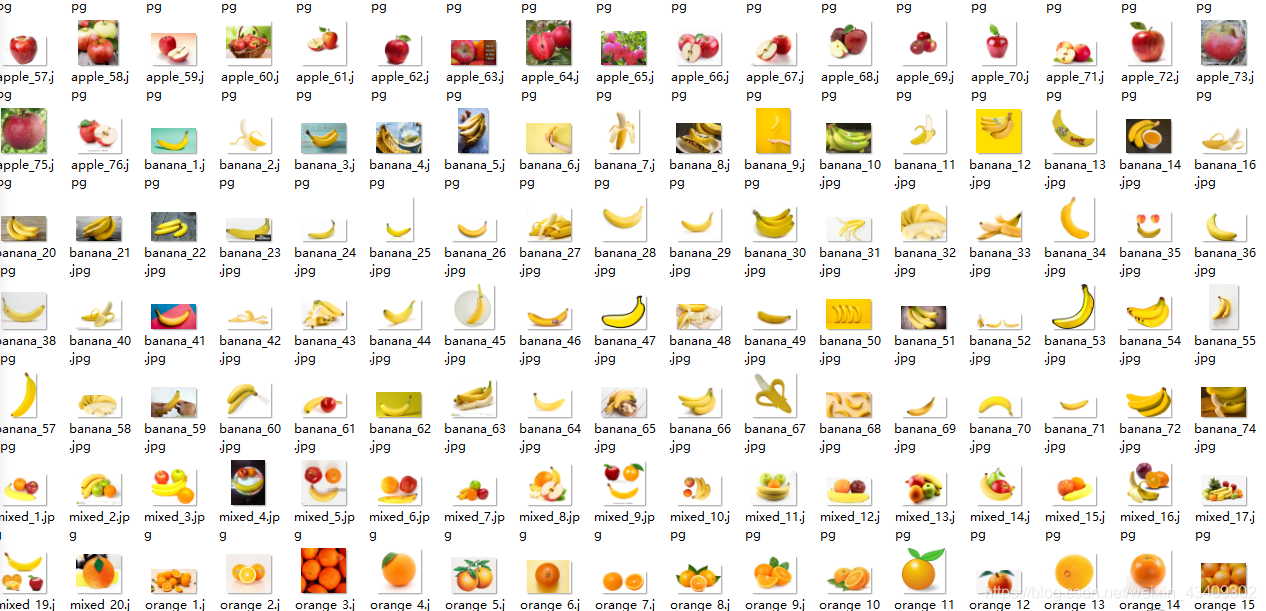

训练集图片预览

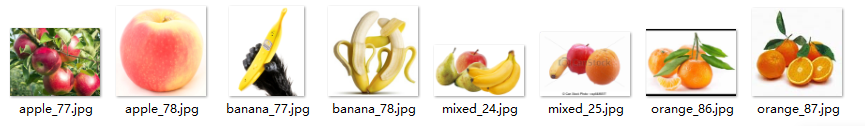

测试集预览

三、模型构建和实现

建模思路：将rgb图片转化为gray灰度图，进而提取关键点信息，训练hmm模型进行图片预测。
核心工具包：cv2,hmmlearn

1、导入工具包

import os
import warnings
import numpy as np
import cv2 as cv
import hmmlearn.hmm as hl
warnings.filterwarnings(
    'ignore', category=DeprecationWarning)
np.seterr(all='ignore')

2、收集文件路径

将图片文件(jpg,png等…)收集在字典中备用

def search_objects(directory):
    # 将文件路径格式化，以便适应于各种操作系统
    directory = os.path.normpath(directory)
    # 如果输入路径不是文件件则抛出异常
    if not os.path.isdir(directory):
        raise IOError(directory + '不是文件夹')
    objects = {}
    # 遍历文件夹收集jpg文件，放入字典
    for curdir, _, files in os.walk(directory):
        for jpeg in [file for file in files
                     if file.endswith('.jpg')]:
            path = os.path.join(curdir, jpeg)
            # 从文件名中提取图片所属类别
            label = jpeg.split('_')[0]
            # label = path.split(os.path.sep)[-2]
            if label not in objects:
                objects[label] = []
            objects[label].append(path)
    return objects

3、图片特征值提取

定义flags主要是来区分训练集合测试集，测试集需要保存图片并呈现，训练集不需要。

# 收集图片数据集的标签和灰度值
def label_desc02(objects, flags=None):
    data_x, data_y, data_z = [], [], []
    # 遍历类别标签及对应的文件名
    for label, files in objects.items():
        descs = np.array([])
        for file in files:
            image = cv.imread(file)
            # 训练阶段可不收集图片，不用给定flags值
            if flags:
                # 保存（测试集）中的图片
                data_z.append([])
                data_z[-1].append(image)
            # 将图片转化为灰度图
            gray = cv.cvtColor(image, cv.COLOR_BGR2GRAY)
            h, w = gray.shape[:2]
            f = 600 / min(h, w)
            gray = cv.resize(gray, None, fx=f, fy=f)
            # 提取灰度图的关键点特征值
            star = cv.xfeatures2d.StarDetector_create()
            keypoints = star.detect(gray)
            sift = cv.xfeatures2d.SIFT_create()
            _, desc = sift.compute(gray, keypoints)
            if len(descs) == 0:
                descs = desc
                # print(descs)
            else:
                descs = np.append(descs, desc, axis=0)
                # print(descs)
            if flags:
                # 测试集按图片进行特征值收集
                data_x.append(descs)
                data_y.append(label)
        if not flags:
            # 训练集按类别进行特征值收集
            data_x.append(descs)
            data_y.append(label)
    return data_x, data_y, data_z

4、模型的创建和预测

# 训练模型函数，hmm模型
def model_train(data_x, data_y):
    models = {}
    for descs, label in zip(data_x, data_y):
        model = hl.GaussianHMM(
            n_components=4, covariance_type='diag',
            n_iter=1000) # 提取4个主要特征，训练上限为1000轮
        models[label] = model.fit(descs)
    return models

# 定义利用图像识别进行模型预测的函数
def model_pred(test_x, models):
    pred_test_y = []
    for descs in test_x:
        # for desc in descs:
        # 定义最优得分和预测标签
        best_score, best_label = None, None
        for label, model in models.items():
            score = model.score(descs)
            # 选择则有得分的预测标签保存，作为预测值
            if not best_score or (
                    best_score < score):
                best_score, best_label = score, label
        pred_test_y.append(best_label)
    return pred_test_y

4、图片可视化

将测试集和预测结果进行可视化，观察预测效果

# 可视化识别的图片
def show_pics(test_y, pred_test_y, test_z):
    i = 0
    for label, pred_label, images in zip(
            test_y, pred_test_y, test_z):
        for image in images:
            i += 1
            cv.imshow('{} - {} {} {}'.format(
                i, label,
                '==' if label == pred_label
                else '!=', pred_label), image)

5、模型执行

# 给定训练集、测试集路径地址
train_path = 'train'
test_path = 'test'
# 收集训练集、测试集的jpg文件
train_files = search_objects(train_path)
test_files = search_objects(test_path)
# 提取训练集、测试集图片文件关键点特征值
# 通过flags赋值区分测试集和训练集
train_x, train_y, _ = label_desc02(train_files)
test_x, test_y, test_z = label_desc02(test_files, flags=1)

# 观察测试集真实类别和预测类别列表
print(test_y)
print(pred_test_y)

测试集真实与预测类别列表
真实与预测值

models = model_train(train_x, train_y)
# 利用模型进行测试集预测
pred_test_y = model_pred(test_x, models)

# 将预测结果与真实结果进行图片可视化
show_pics(test_y, pred_test_y, test_z)
# 设置键盘阻塞，保留图片
cv.waitKey()

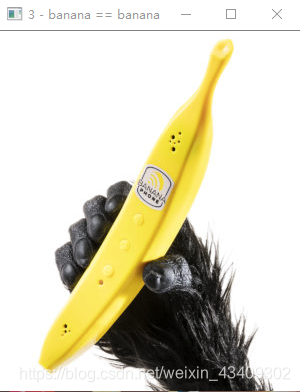

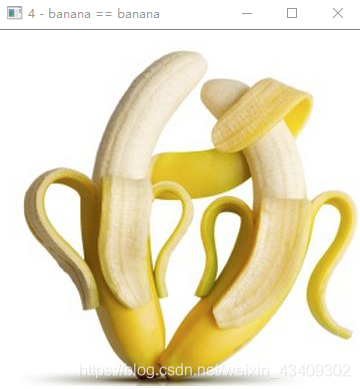

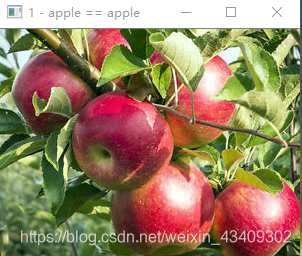

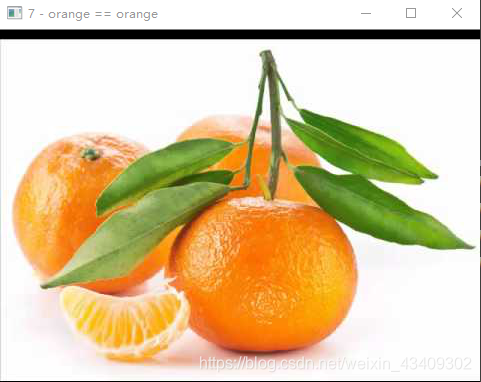

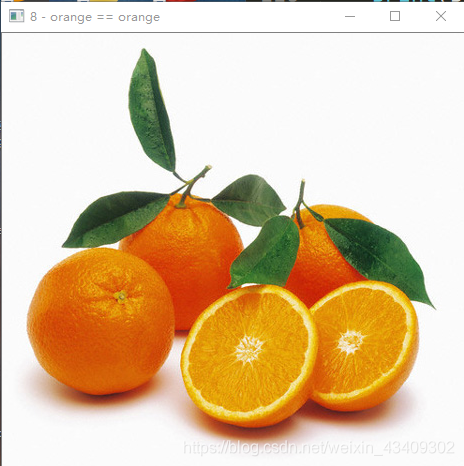

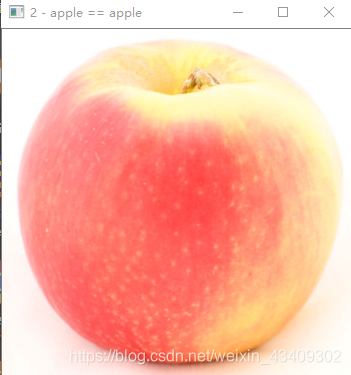

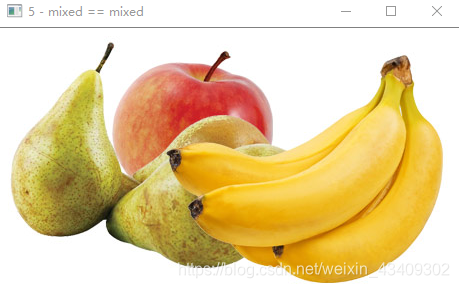

测试集预测结果如下
在这里插入图片描述

四、模型评估

由预测结果可知，8张图片类型均预测正确。即使进行多次实验，模型仍具有较好的预测精度。
该模型可以作为四类水果的简单预测模型。
更加复杂准确的预测模型与上述模型具有相同的原理，可根据实际应用需求进行更新。

github地址：
https://github.com/Willsgao/Personal-projects/tree/master/跟着OpenCV飞起来_kaggle水果图片识别
