ADS如何建模

ADS如何建模

对于一些器件，ADS没有提供，可以从相关的网站下载，还可以根据相关数据手册来建模。

以二极管来为例子

1、在二极管数据手册找到等效电路，在ADS中新建原理图，并且利用ads中理想的器件module，例如Diode_Model,( )_Model, ( )内相应的元器件。

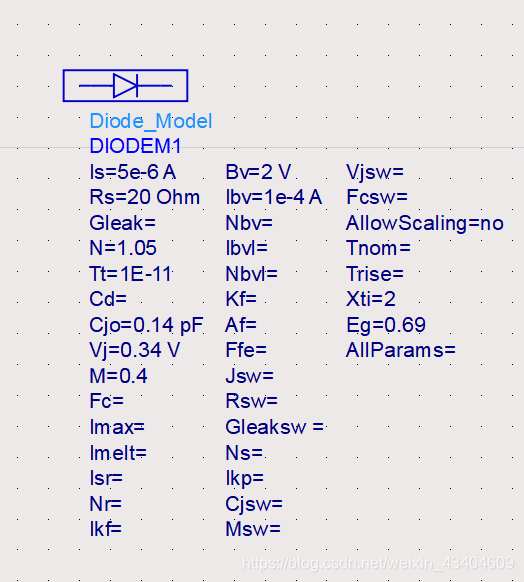

2、找到其他的器件，按照数据手册中的原理图连接，并且在相关的器件引脚端口添加Port，其中对于理想器件择后要添加相关的数据，如下图1所示：

​ 图1

待续

然后添加具体的电路图，之后生成symbol。以后可以直接调用。对于其他工程要使用，可以将该器件放在其他工资lib文件夹下面
