写一个自己的移动端shading model！

先说一下这个是基于UE4 4.24版本的，貌似每个版本的API都有点小改动。

由于项目需要做一些定制化的shader，又是UE4手游，找了下大部分文章都是deferred管线的自定义shading model，刚好研究了一周搞定了一个基础版本的效果，在此做一下记录。

关于各向异性头发的算法网上一搜一大堆，由于本篇的核心内容在于如何自定义一个移动端的shading model故在shader部分不会过多进行解释。



EngineTypes.h

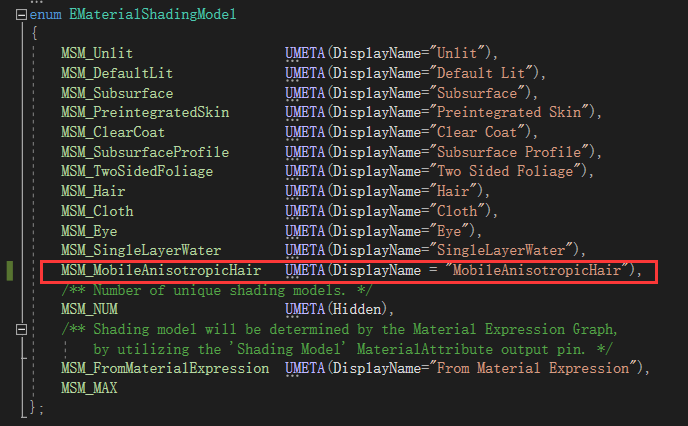

首先开始我们自定义shading model的第一步，添加一个枚举成员。

记得要写在MSM_NUM前面，枚举可以转换为整形。



Material.cpp

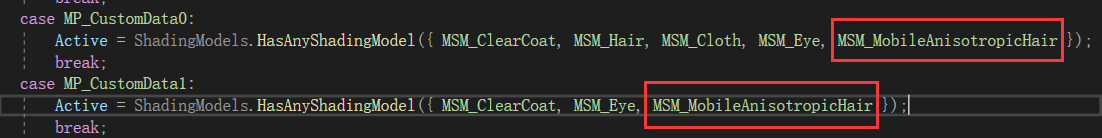

找到switch (InProperty){}，将customdata0~1的接口开放给我们的自定义shading model

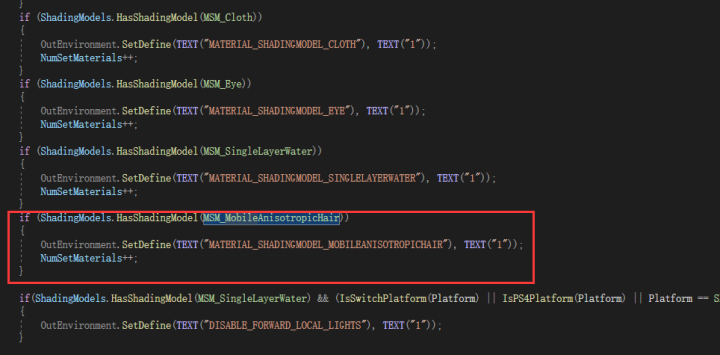

HLSLMaterialTranslator.h



MaterialGraph.cpp

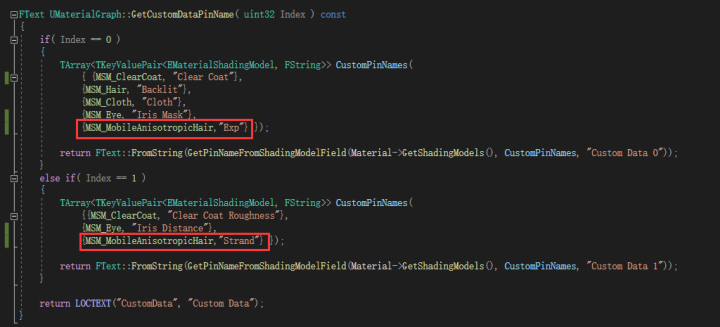

这里是用来修改材质列表显示的名字的地方。 例如Customdata0和Customdata1，我不喜欢这两个默认的名字，所以我把它们改成了我自定义的名字：

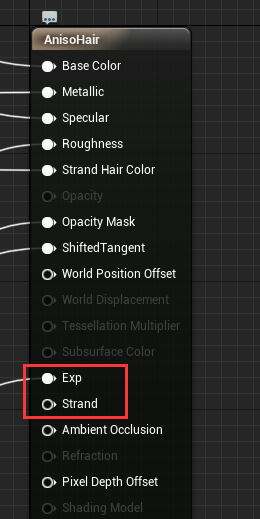

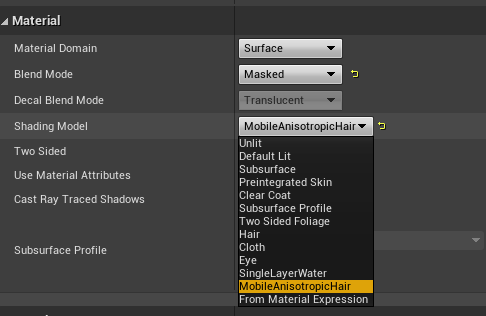

自此C++部分就修改完成了，你可以直接编译引擎，等待一阵子后打开该引擎创建的项目，随便创建一个材质球就可以看到：

已经有我们的自定义shading model啦！

有没有发现我有些接口名也变了？其实道理是一样的，你可以把这些默认的接口名都改成你自己想要自定义的名称！



MobileBasePassPixelShader.usf

前面我们自定义界面UI已经做完了，接下来就是写shader的部分了。移动端其实蛮简单的，C++部分完了就直接来这里写自己想要的效果即可，延迟渲染部分其实还要设置很多地方，比如将数据传给Gbuffer就需要额外修改几个ush文件，这里暂时不做赘述。

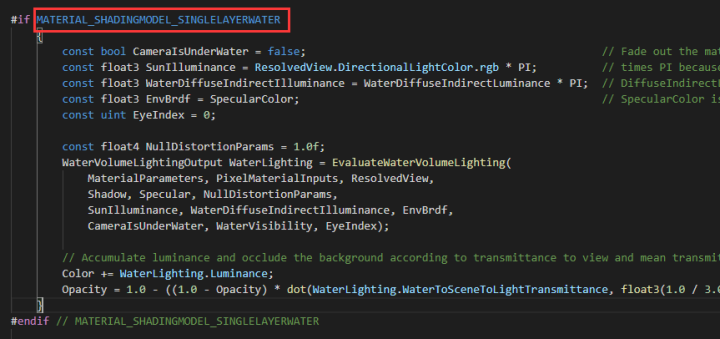

观察一下，官方的水shading model原来在移动端也有定义，而它怎么分辨这一段shader是属于水的是靠我们之前在HLSLMaterialTranslator.h中的定义：

看到这串眼熟的代码 ，是不是和我们定义的那段字符串很像？

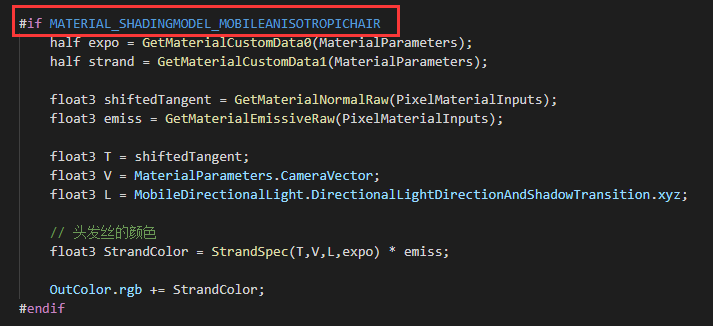

所以如果想单独对我们的shading model进行全部/部分着色器的定制化，也可以直接使用这个宏：

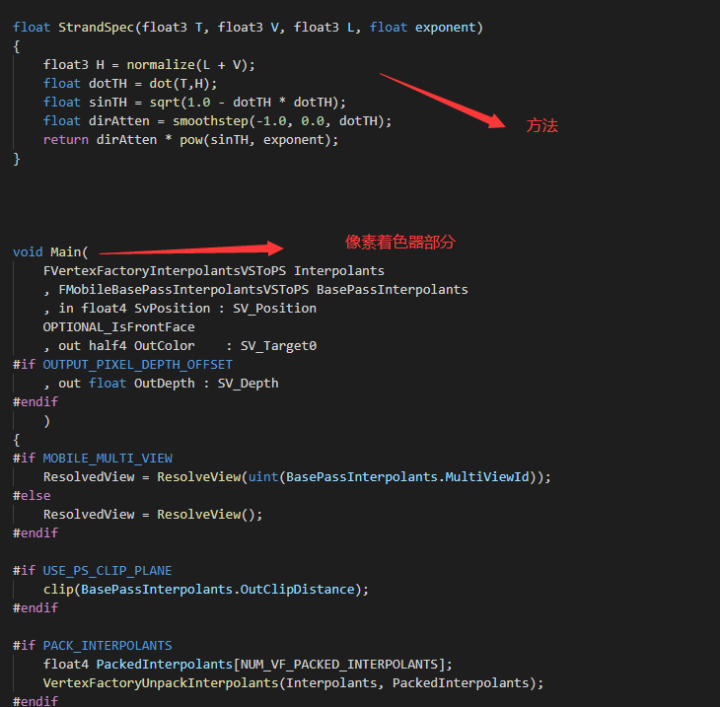

如果要写shader，必须写在Main函数里面。 用过unity的小伙伴应该知道，顶点着色器和像素着色器里面是不能写函数方法的，要写的话只能写在外面。其实DX的原理是一样的，把Void Main(){}当做是顶点着色器和像素着色器就好，方法写在Main函数外面即可。

因为我这个案例是各向异性头发，其实涉及不到顶点部分，所以这里只修改到了MobileBasePassPixelShader.usf, 如果有需求要修改到顶点着色器部分，则在MobileBasePassVertexShader.usf部分。



MaterialTemplate.ush

一个比较有用的接口库，可以在这里找到大部分想要的涉及到shader光照计算的数据以及材质UI的接口函数。

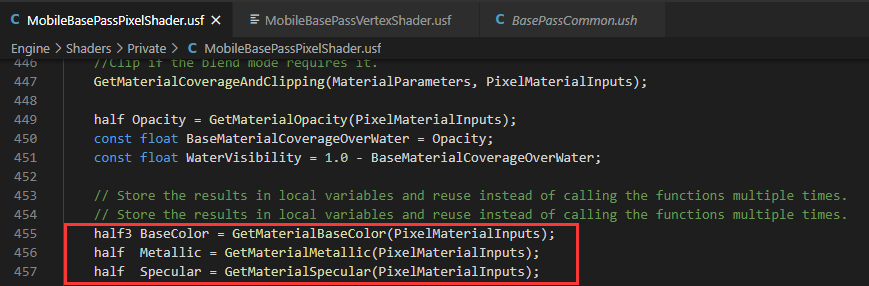

例如这三个GetMaterial函数，其实就是获取的

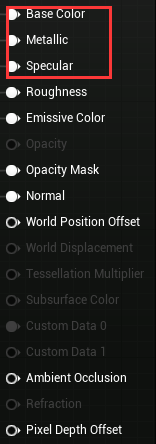

这三个地方的输入值，相当于unity中 float4 Color : TexCoord3的意思，texcoord存储器。这些get函数可以很容易的在MaterialTemplate.ush文件中找到。

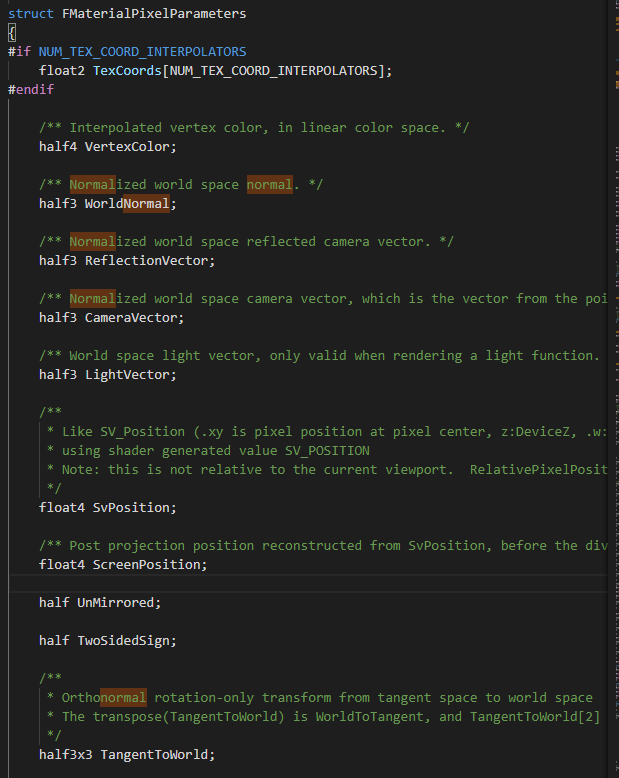

此外还可以找到顶点色，世界法线，顶点法线，灯光方向等等信息。

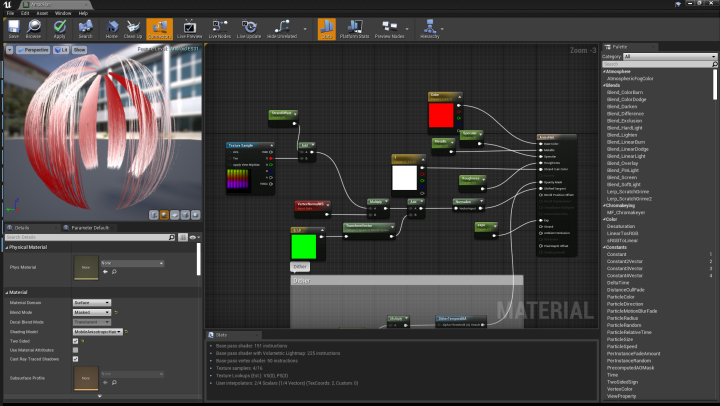

最后，我自己的shading model初版

希望这篇文章对你写自己的移动端shading model有所帮助。
