汇编语言(王爽第三版)实验十

实验十

题目预览

1. 显示字符串
2. 解决除法溢出的问题
3. 数值显示

1

问题：
显示字符串是现实工作中经常要用到的功能，应该编写一个通用的子程序来实现这个功能。我们应该提供灵活的调用接口，使调用者可以决定显示的位置(行、列)、内容和颜色。

子程序描述：
名称：show_str
功能：在指定的位置，用指定的颜色，显示一个用0结束的字符串。
参数：(dh)=行号(取值范围0~24)，(dl)=列号(取值范围0~79)，(cl)=颜色，ds:si指向字符串的首地址
返回：无
应用举例：在屏幕的8行3列，用蓝色显示data段中的字符串。

assume cs:code

data segment
	db 'Welcome to masm!',0
data ends

code segment

start:		··
			··
			··
code ends
end start

有了实验九的基础我们知道，显示器是25*80。屏幕一行有80个字符串，占160个字节，即一个字符串占两个字节。有25行。要注意的本题的行取值范围是0~24，列取值范围是0~79。

程序如下：

assume cs:code

data segment
	db 'Welcome to masm!',0
data ends

code segment

start:
	mov dh,8
	mov dl,3
	mov cl,2
	mov ax,data
	mov ds,ax
	mov si,0
	call show_str

	mov ax,4c00h
	int 21h

show_str:
	push si				;有冲突的寄存器放入栈中
	push cx

	mov bl,cl  			;后面要用到cl因此把数据放入bx寄存器的低八位
	mov ax,0B800H		;显存的起始地址
	mov es,ax
	sub di,di

	mov ax,160			;计算显示位置
	mul dh
	add di,ax

	mov ax,2
	mul dl
	add di,ax			;计算显示位置

green:
	mov cl,ds:[si]
	mov ch,0
	jcxz ok				;判断是否为0

	mov es:[di],cx
	inc di
	mov es:[di],bl
	inc di

	inc si

	jmp short green
ok:
	pop cx
	pop si
	ret

code ends
end start

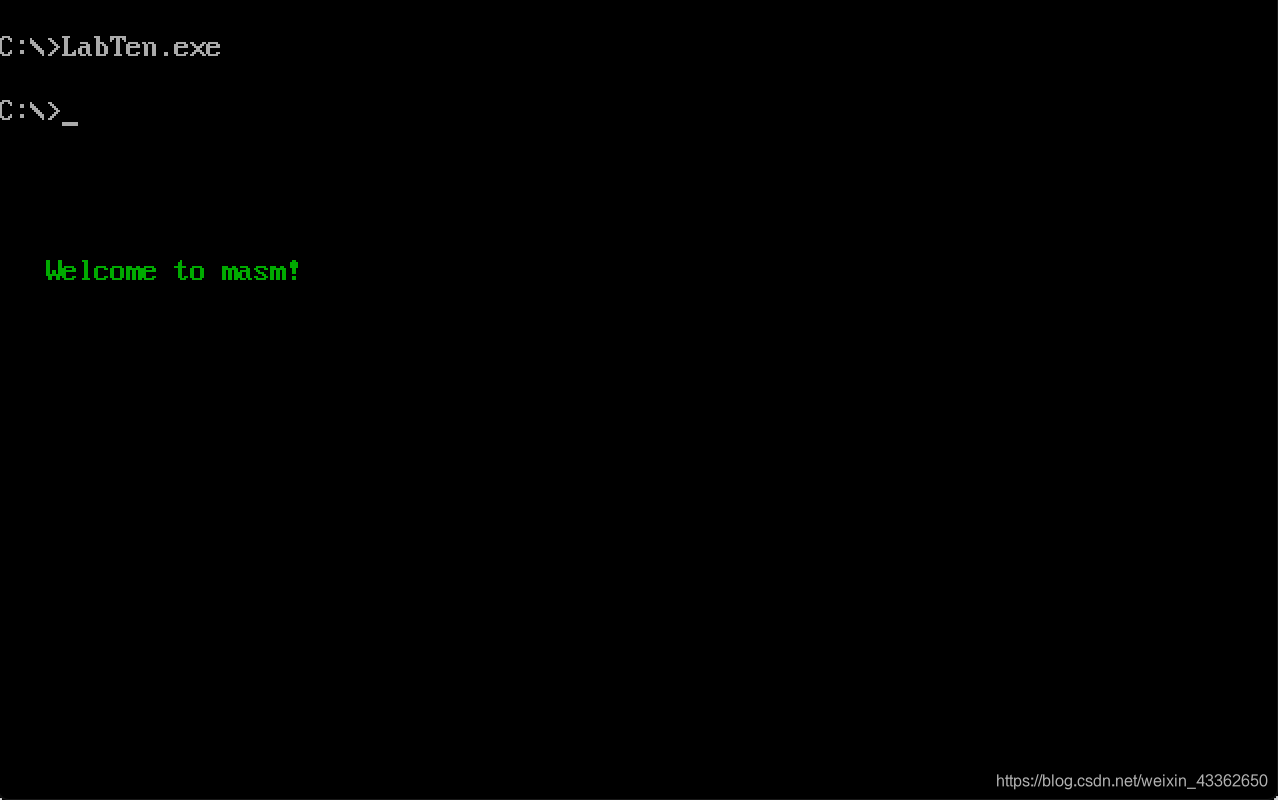

效果如下：

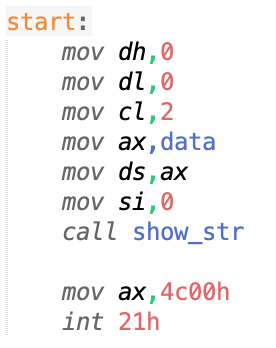

改为0行0列

2

问题：
前面讲过，div指令可以做除法。当进行8位除法的时候，用al存储结果的商，ah存储结果的余数；进行16位除法的时候，用ax存储结果的商，dx存储结果的余数。可是，现在有一个问题，如果结果的商大于al或ax所能存储的最大值，那么将如何？
我们在用div指令做除法的时候，很可能发生这种情况：结果的商过大，找出了寄存器所能存储的范围。当CPU执行div等除法指令的时候，如果发生这种的情况， 将引发CPU的一个内部错误，这个错误被称为：除法溢出。
好了，我们已经清楚了问题的所在：用div指令做除法的时候可能产生除法溢出。由于有这样的问题，在进行除法运算的时候要注意除数和被除数的值，比如1000000/10就不能用div指令来计算。那么怎么办呢？我们用下面的子程序divdw解决。

子程序描述：
名称：divdw
功能：进行不会产生溢出的除法运算，被除数为dword型，除数为word型， 结果为dword型。
参数：
(ax)=dword型数据的低16位
(dx)=dword型数据的高16位
(cx)=除数
返回：
(dx)=结果的高16位，(ax)=结果的低16位
(cx)=余数
应用举例：计算1000000/10(F4240H/0AH)

mov ax,4240H
mov dx,000FH
moc cx,0AH
call divdw

结果：(dx)=0001H，(ax)=86A0H，(cx)=0

提示
给出一个公式：
X：被除数，范围：[0，FFFFFFFF]
N：除数，范围：[0，FFFF]
H：X高16位，范围：[0，FFFF]
L：X低16位，范围：[0，FFFF]
int()：描述性运算符，取商，比如，int(38/10)=3
rem()：描述性运算符，取余数，比如，rem(38/10)=8
公式：X/N=int(H/N)*65536+[rem(H/N)*65536+L]/N

分析：
看看这个公式的应用，如计算1000000/10(F4240H/0AH)
X=F4240H，N=0AH，H=000FH，L=4240H
int(H/N)=int(0FH/0AH)=int(15/10)=1
rem(H/N)=rem(0FH/0AH)=int(15/10)=5

X/N=1*65536+[5*65536+4240H]/0AH=10000H+[50000H+4240H]/0AH
=10000H+86A0H(换成十进制计算在换成十六进制)=186A0H，结果就是(dx)=0001H(高位)，(ax)=86A0H(低位)，(cx)=0(余数)。

从材料中总结出
结果高位：Int(H/N)。
结果低位：[rem(H/N)*65536+L]/N的商。
结果余数：[rem(H/N)*65536+L]/N的余数。
[rem(H/N)*65536+L]中rem(H/N)*65536是高位，L是低位。如上面的0001H*65536变成10000H

从上面的公式推出主要过程

mov ax,dx		;H
div cx			;得到ax=int(H/N) bx=rem(H/N)

也不用在去乘65536，放在dx中即高位0001H就是10000H。

完整程序如下：

assume cs:code

code segment

start:
	mov ax,4240H		;低16位
	mov dx,000FH		;高16位
	mov cx,0AH
	call divdw

	mov ax,4c00h
	int 21h

divdw:
	mov bx,ax
	mov ax,dx
	sub dx,dx
	div cx		;得ax=int(H/H)	dx=rem(H/N)
	push ax		;结果高位入栈

	mov ax,bx
	div cx		;得ax=(结果低位)和dx=(结果余数)
	push ax;
	push dx;

	pop cx
	pop ax
	pop dx

	ret

code ends
end start

第一个div指令

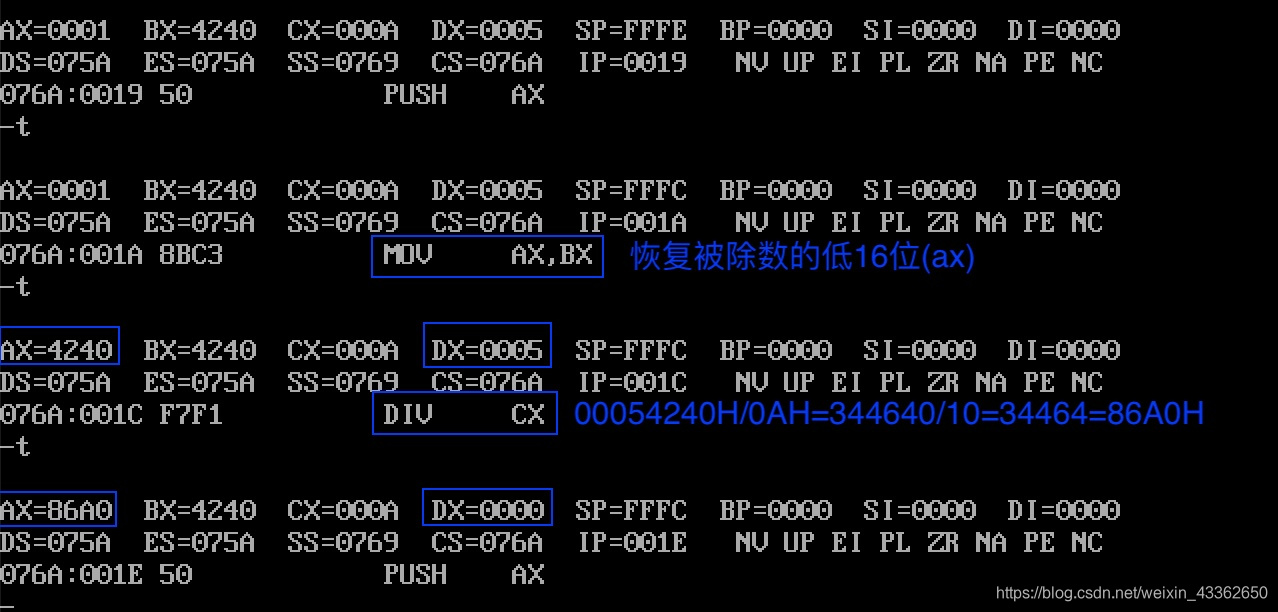

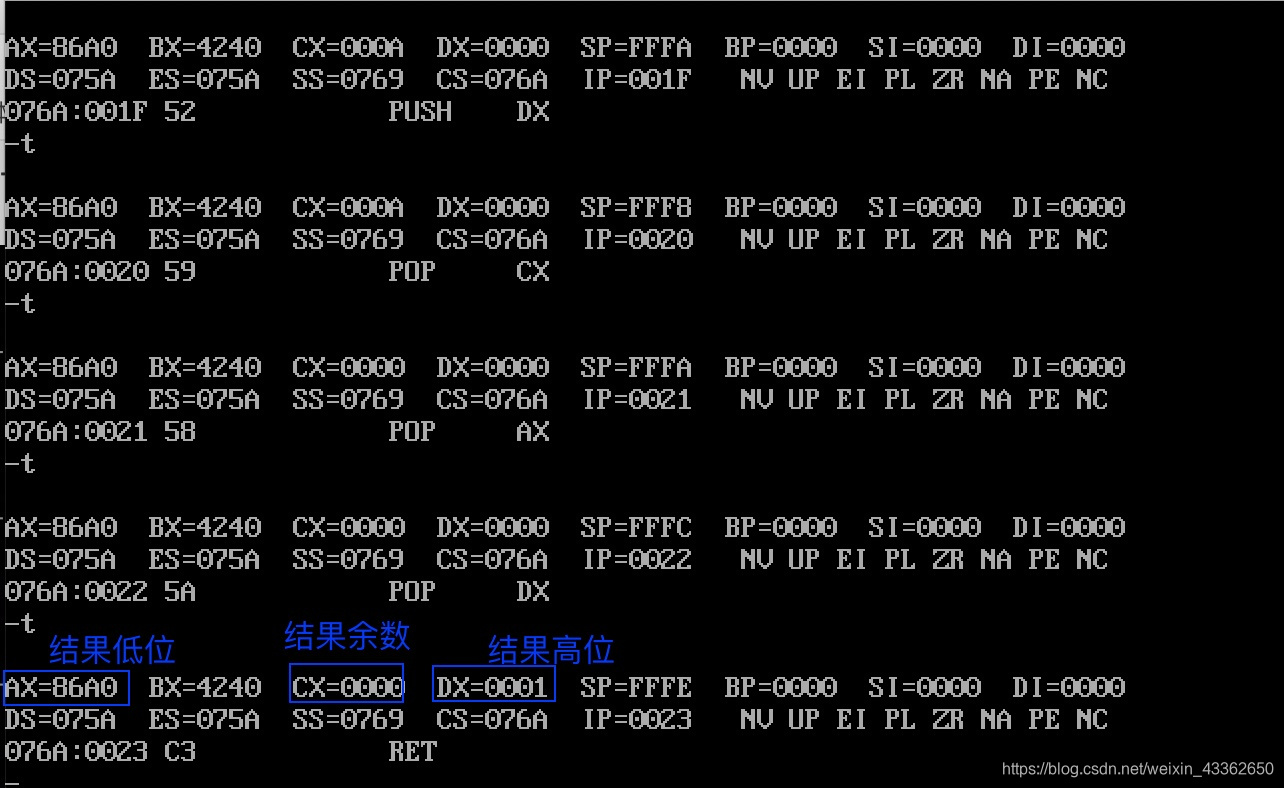

第二个div指令，上一个div指令把余数5放到了dx寄存器中，然后在这个div指令中dx是高位，L是ax，也就相当于了上面公式的[rem(H/N)*65536+L]/N，[5H*65536+4240H]/0AH=[50000H+4240H]/0AH=54240H/0AH=344640/10=34464=86A0H

3

问题：
编程，将data段中的数据以十进制的形式显示出来。
data segment
dw 123,12666,1,8,3,38
data ends

子程序描述：
名称：dtoc
功能：将word型数据转变为表示十进制数的字符串，字符串以0位结尾符。
参数：(ax)=word型数据 ds:si指向字符串的首地址
返回：无
应用举例：编程，将数据12666以十进制的形式在屏幕的8行3列，用绿色显示出来。在显示时我们调用本次实验中的第一个子程序show_str。

assume cs:code

data segment
	db 10 dup (0)
data ends

code segment

start:
	mov ax,12666
	mov bx,data
	mov ds,bx
	mov si,0
	call dtoc

	mov dh,8
	mov dl,3
	mov cl,2
	call show_str
	··
	··
	··

code ends
end start

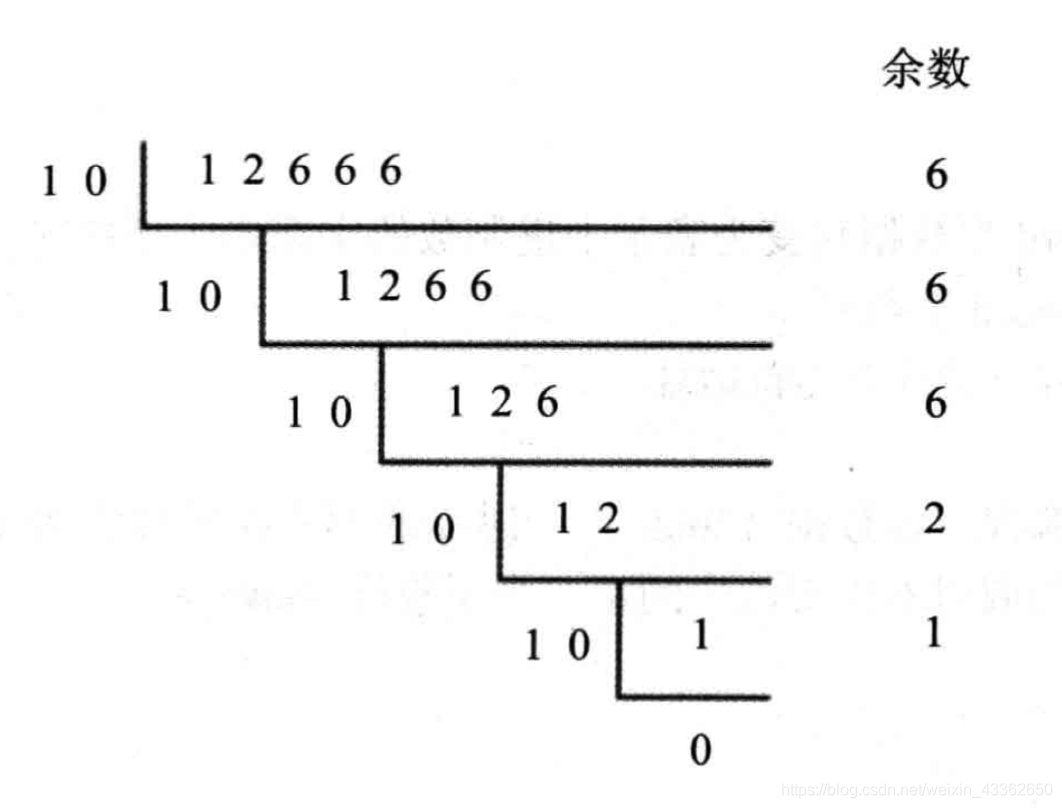

思路，div 10得到余数+30H放入栈中，div 10得到的商循环。

关键代码如下：

	mov ax,12666
pushAscii:

	mov cx,10
	sub dx,dx
	div cx				;ax=商，dx=余数

	mov cx,ax
	jcxz lone			;商为0

	add dx,30H
	push dx
	inc	di				;记录有多少条数据

	jmp short pushAscii
lone:					;转换最后一个余数为ACSII
	add dx,30H
	push dx
	inc di

	mov cx,di			;将有多少条数据传入cx

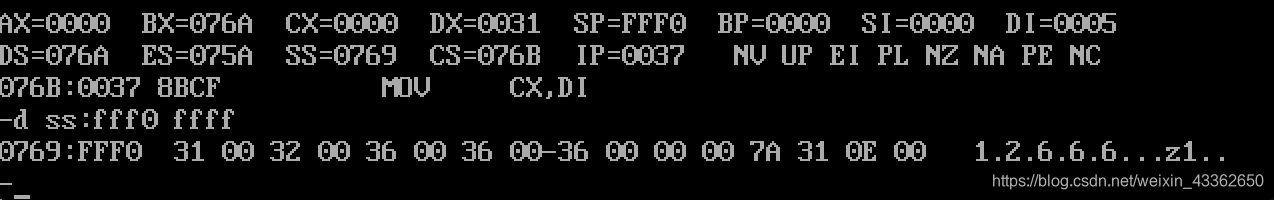

此时栈中数据如下：

出栈放入data段中，就变成和本实验中的(1)一样了
关键代码如下：

popAscii:
	pop ax
	mov ds:[si],al		;ACSII占用低8位，配合show_str下的green里的mov cl,ds:[si]
	inc si
	loop popAscii

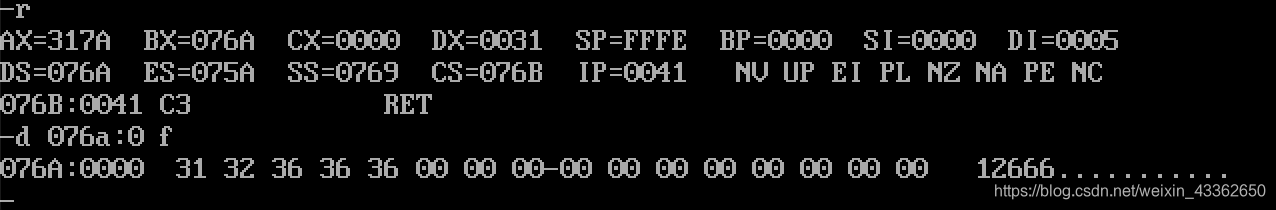

data段的内容如下：

下面就和本实验中的(1)一样了

完整代码如下：

assume cs:code

data segment
	db 10 dup (0)
data ends

code segment

start:
	mov ax,12666
	mov bx,data
	mov ds,bx
	mov si,0
	call dtoc

	mov dh,8
	mov dl,3
	mov cl,2
	call show_str

	mov ax,4c00h
	int 21h

dtoc:
	push ax
	push si

	sub di,di

pushAscii:

	mov cx,10
	sub dx,dx
	div cx				;ax=商，dx=余数

	mov cx,ax
	jcxz lone			;商为0

	add dx,30H
	push dx
	inc	di				;记录有多少条数据

	jmp short pushAscii

lone:					;转换最后一个余数为ACSII
	add dx,30H
	push dx
	inc di

	mov cx,di			;将有多少条数据传入cx

popAscii:
	pop ax
	mov ds:[si],al		;ACSII占用低8位，配合show_str下的green里的mov cl,ds:[si]
	inc si
	loop popAscii

	pop si
	pop ax

	ret

show_str:
	push si				;有冲突的寄存器放入栈中
	push cx

	mov bl,cl  			;后面要用到cl因此把数据放入bx寄存器的低八位
	mov ax,0B800H		;显存的起始地址
	mov es,ax
	sub di,di

	mov ax,160			;计算显示位置
	mul dh
	add di,ax

	mov ax,2
	mul dl
	add di,ax			;计算显示位置

green:
	mov cl,ds:[si]
	mov ch,0
	jcxz greenOk		;判断是否为0

	mov es:[di],cx
	inc di
	mov es:[di],bl
	inc di

	inc si

	jmp short green
greenOk:
	pop cx
	pop si
	ret

code ends
end start

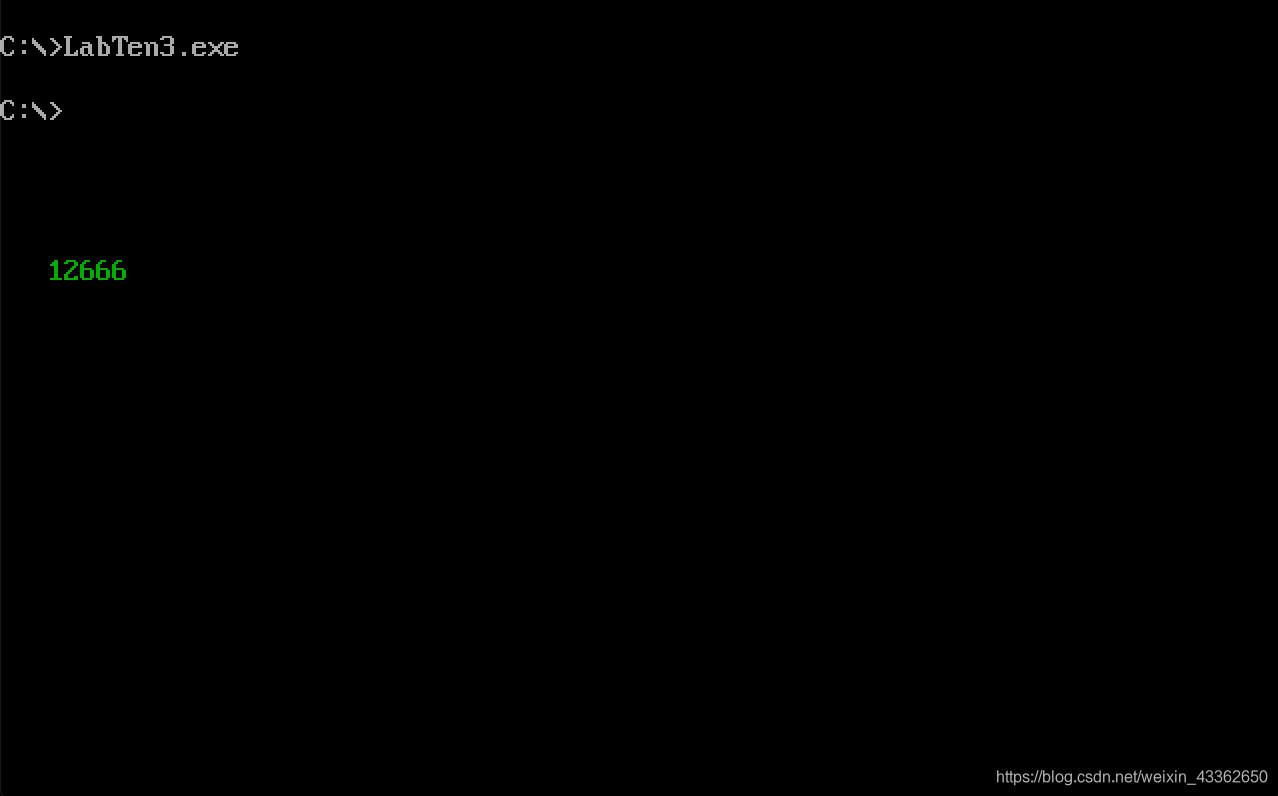

运行结果：
