无线网络技术教程第四版实验十

卫星网络系统仿真实验

1 实验要求和目的

理解Iridium和Teledesic卫星网络的基本原理
利用NS2仿真实现Iridium和Teledesic卫星系统

2 实验原理和背景

Iridium 和 Teledesic 等卫星网络知识内容。

3 实验环境和模块

本实验采用了实验一搭建的平台，NS2 版本为 2.35。官方 NS2 版本中已包含本实验需要的卫星网络模块，读者在进行本实验前不需扩展。
具体实验中设置了 5 条数据流进行对比，起点为北京，终点分别为上海、香港、悉尼、纽约和里约热内卢。为便于分析和表现实验效果，实验采用 CBR 作为数据源，并利用 UDP 进行数据传输。分析 trace 文件(NS2 运行仿真时产生的数据文件，需要在仿真中设置)来对比时延的变化和通信距离的关系，实际数据传输路径中卫星节点个数不同，也会造成端到端的时延不同。

4 实验步骤与演示

4.1 Iridium 仿真分析

卫星网络为 3 维结构，在 NAM 动画中难以演示，因此利用分析数据予以呈现。下面详细描述实验步骤。

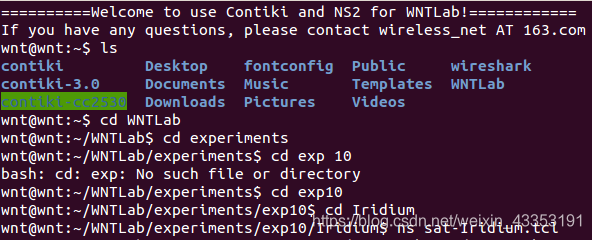

(1) 打开终端，进入到实验目录下，输入“ns sat-Iridium.tcl”命令，运行实验，如图所示;
在这里插入图片描述
（2）进入awk文件夹，接着进入Lab1 BeiJing-ShangHai文件夹，然后进入Delay文件夹，将里面的Delay.awk文件copy到Iridium文件夹下

（3）利用 awk 脚本分析 trace 文件 (awk 编程相关知识)，主要性能指标有延迟、抖动、丢包和吞吐率。下面以Iridium 延迟为例进行分析。注意，实际分析过程中需将 awk 脚本和 trace 文件放置在相同目录下或正确指明文件路径。可采用命令 awk -f Delay.awk sat-Iridium.tr >
