ESP8266 NodeMcu机智云SOC方案控制4路继电器+DHT11温湿度上报

一、实现功能

该方案可以实现物理按键KEY和远程APP同步控制四路LED，其中KEY1长按进入SOFTAP模式，KEY1短按控制LED1，KEY2长按进入AIRLINK模式，KEY2短按控制LED2，KEY3短按控制LED3，KEY4短按控制LED4。GPIO5端口用于读取DHT11温湿度传感器的值（这里有个坑需要跟大家讲下）。（原计划通过长按KEY3控制LED全开，长按KEY4控制LED全关，尝试了很多办法会出错，如果找到比较稳定的好办法会给大家分享。LED本来是4路继电器，还没到所以就凑合下，反正原理都一样，哈哈）

二、电路图

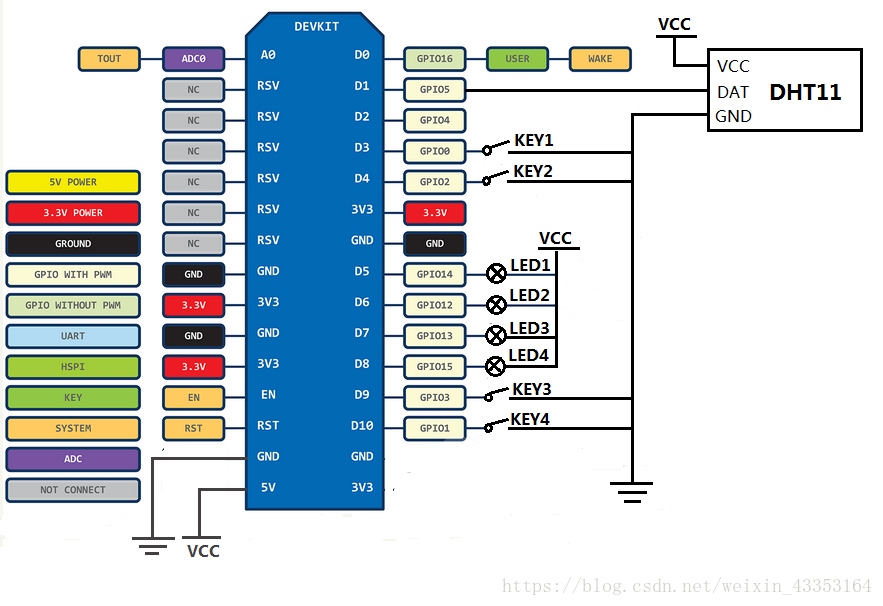

1、电路原理图

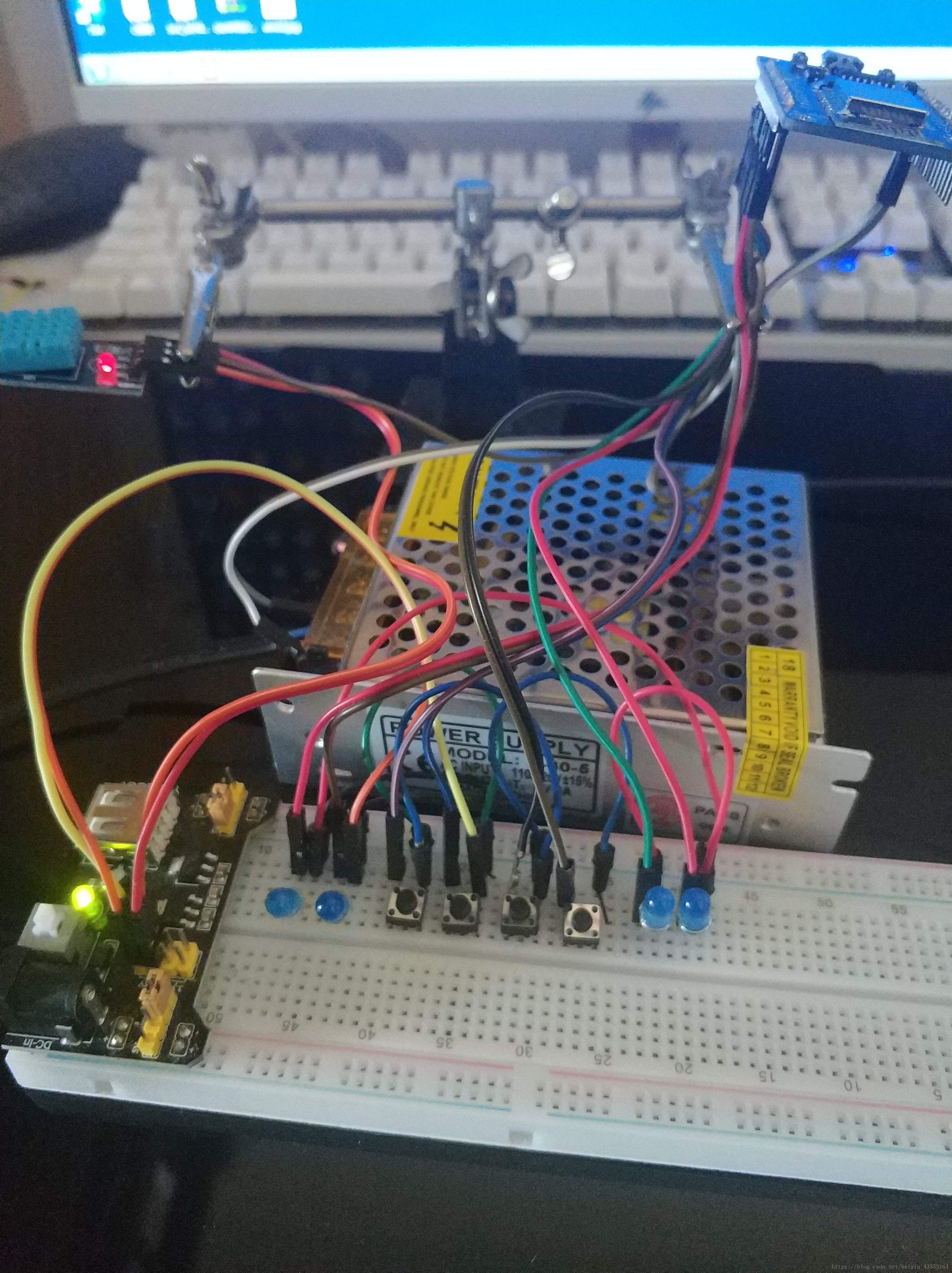

2.实物连接图

三、数据点及代码修改

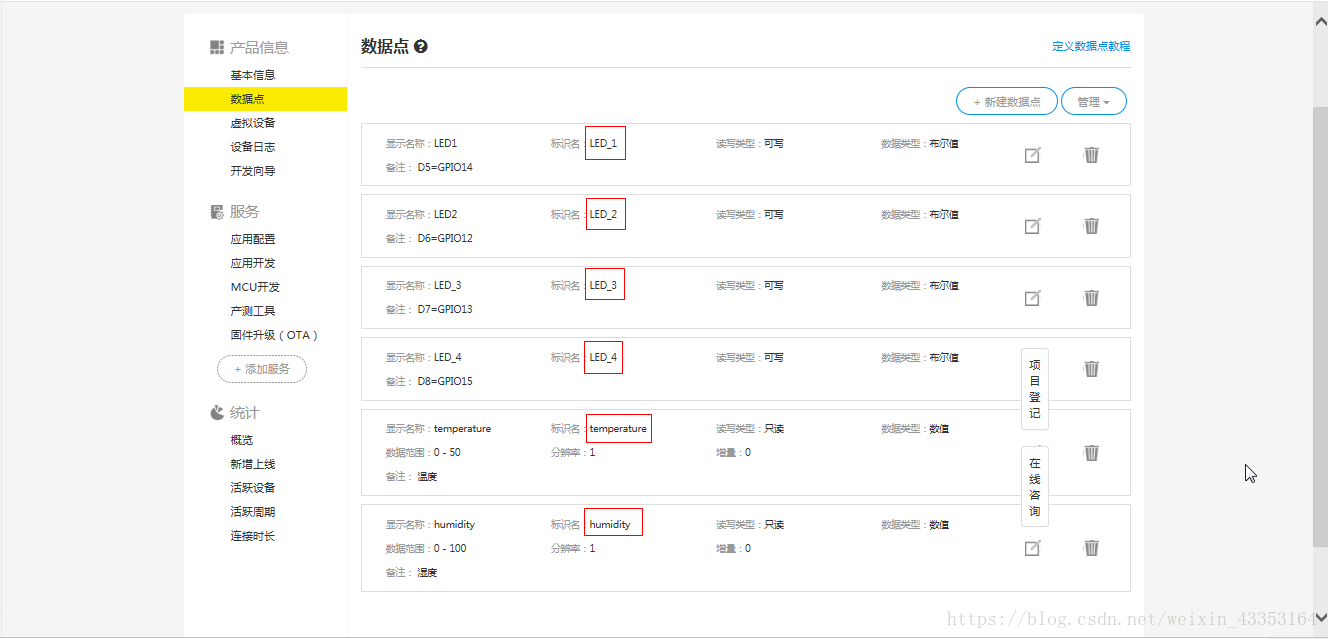

1.数据点

数据点1 LED_1
数据点2 LED_2
数据点3 LED_3
数据点4 LED_4
数据点5 temperature
数据点6 humidity
下面是大家喜闻乐见的干货部分，哈哈。

首先是把DHT11的驱动配置好
hal_temp_hum.h放到/app/include/driver文件夹内
hal_temp_hum.c放到/app/driver文件夹内
没有这个驱动文件可以到机智云下载中心，找到GoKit MCU示例工程，在对应的文件夹内有相应的驱动文件。

2.代码修改

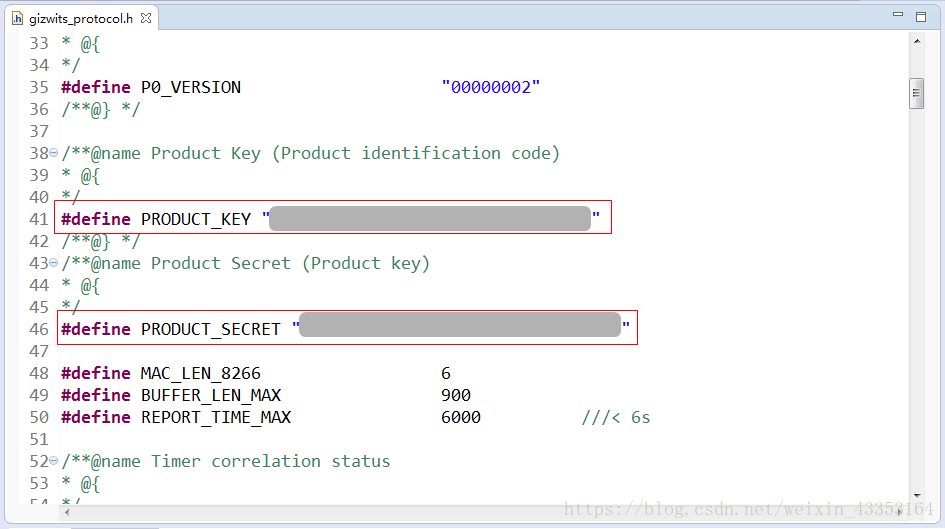

（1）gizwits_protocol.h

如果有朋友懒得改程序，想直接看到效果，最简单的办法就是数据点和我上面的设置的一样，然后直接改上面覆盖的两个地方，我的程序会给大家链接，可供参考。但是不建议这么做，这不利于理解程序的功能，运行机制。

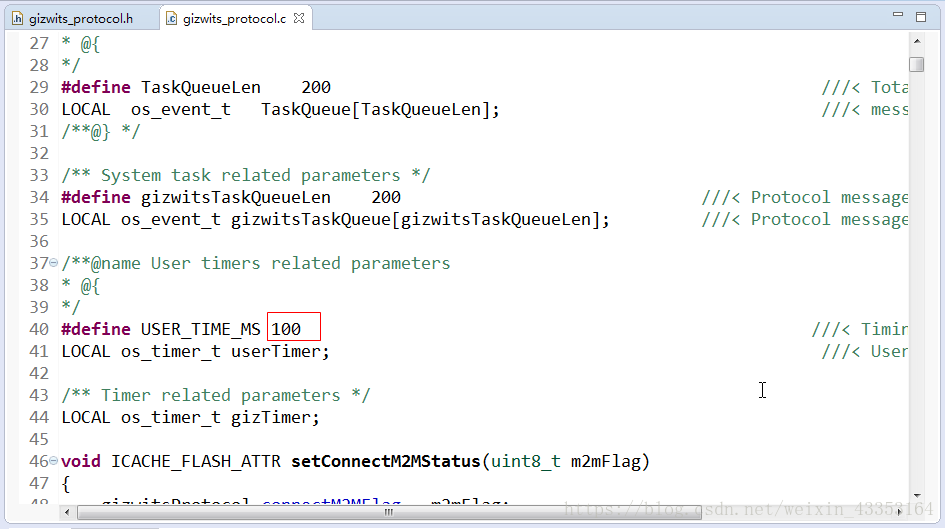

（2）gizwits_protocol.h

下面红框中的值最好改成100或者50，不改的话控制延时有1s，我感觉延时太大挺别扭的。

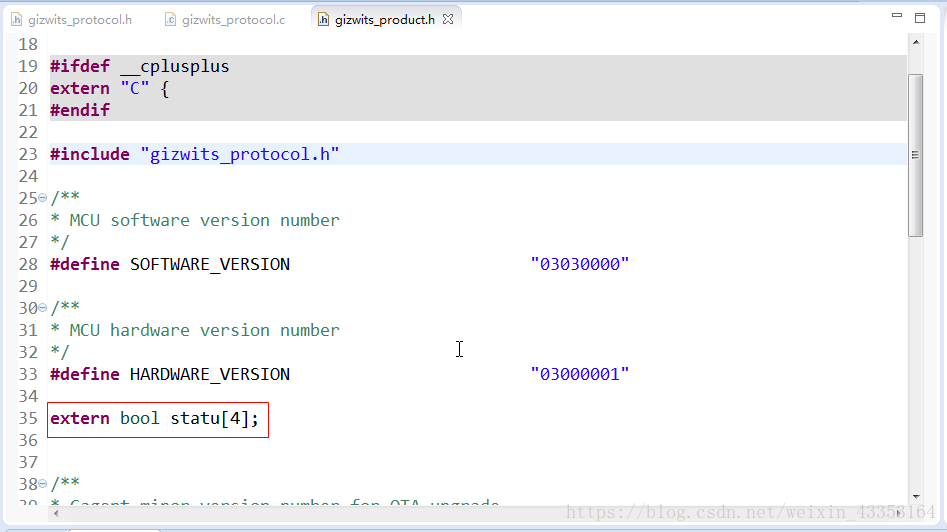

（3）gizwits_product.h

定义一个数组用于储存4个LED的状态
extern bool statu[4];

（4）gizwits_product.c

首先加入DHT11的头文件（userhand（）需要调用），然后是定义的数组statu[4]初始化
#include “driver/hal
