PT 练习 3.5.1：基本 VLAN 配置

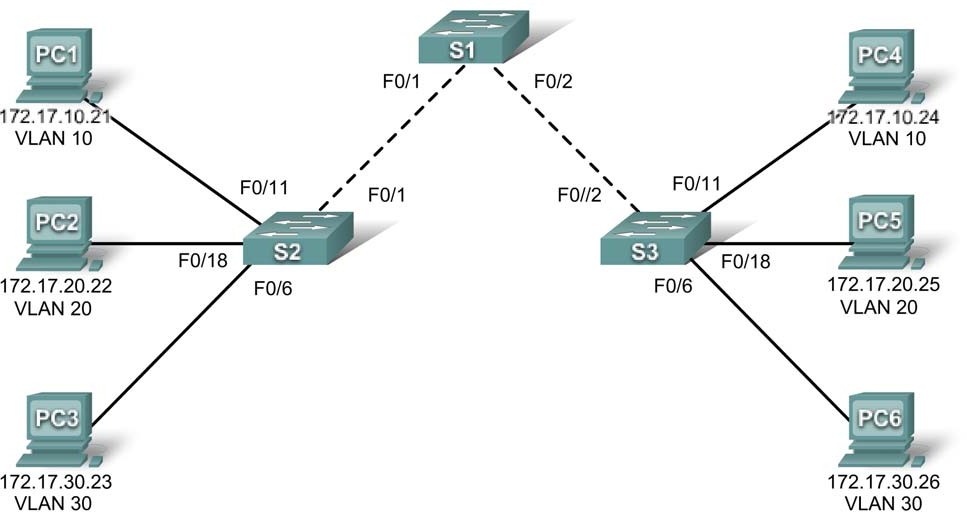

拓扑图

地址表

设备 接口 IP 地址 子网掩码 默认网关
S1 VLAN 99 172.17.99.11 255.255.255.0 不适用
S2 VLAN 99 172.17.99.12 255.255.255.0 不适用
S3 VLAN 99 172.17.99.13 255.255.255.0 不适用
PC1 网卡 172.17.10.21 255.255.255.0 172.17.10.1
PC2 网卡 172.17.20.22 255.255.255.0 172.17.20.1
PC3 网卡 172.17.30.23 255.255.255.0 172.17.30.1
PC4 网卡 172.17.10.24 255.255.255.0 172.17.10.1
PC5 网卡 172.17.20.25 255.255.255.0 172.17.20.1
PC6 网卡 172.17.30.26 255.255.255.0 172.17.30.1

端口分配（交换机 2 和 3）

端口 分配 网络
Fa0/1 – 0/5 VLAN 99 – Management&Native 172.17.99.0/24
Fa0/6 – 0/10 VLAN 30 – Guest(Default) 172.17.30.0/24
Fa0/11 – 0/17 VLAN 10 – Faculty/Staff 172.17.10.0/24
Fa0/18 – 0/24 VLAN 20 – Students 172.17.20.0/24

学习目标

  • 执行交换机上的基本配置任务

  • 创建 VLAN

  • 分配交换机
