今天了解了一个新的东西–Activiti，虽然还没有真正把它的基本用法了解完，但是还是先记录一下它的部署过程。
Activity是以一种常见的工作流框架，它用来管理业务的流程，它覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。

首先是pom.xml 导入包，这里使用Spring框架整合


		<dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-engine</artifactId>
            <version>5.15.1</version>
             <exclusions>
                <exclusion>
                    <artifactId>slf4j-api</artifactId>
                    <groupId>org.slf4j</groupId>
                </exclusion>
                <exclusion>
                    <artifactId>spring-beans</artifactId>
                    <groupId>org.springframework</groupId>
                </exclusion>
                <exclusion>
                    <artifactId>jackson-core-asl</artifactId>
                    <groupId>org.codehaus.jackson</groupId>
                </exclusion>
                <exclusion>
                    <artifactId>commons-lang3</artifactId>
                    <groupId>org.apache.commons</groupId>
                </exclusion>
                <exclusion>
                    <artifactId>commons-lang3</artifactId>
                    <groupId>org.apache.commons</groupId>
                </exclusion>
        </dependency>
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring</artifactId>
            <version>5.15.1</version>
        </dependency>

然后导入配置文件spring-flow

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:context="http://www.springframework.org/schema/context"
	xmlns:tx="http://www.springframework.org/schema/tx" xmlns:jee="http://www.springframework.org/schema/jee"
	xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-3.1.xsd
       http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context-3.1.xsd
       http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx-3.1.xsd
       http://www.springframework.org/schema/jee http://www.springframework.org/schema/jee/spring-jee-3.1.xsd">

    <bean id="processEngineConfiguration" class="org.activiti.spring.SpringProcessEngineConfiguration">
        <!-- 数据源-->
    	<property name="dataSource" ref="dataSource" />

        <!--  事务管理 -->
    	<property name="transactionManager" ref="transactionManager" />

        <!--  更新数据库 如果没有则创建-->
    	<property name="databaseSchemaUpdate" value="true" />

        <!-- 是否启动jobExecutor -->
    	<property name="jobExecutorActivate" value="true" />
        <!-- 字体-->
    	<property name="labelFontName" value="宋体" />
        <!-- 字体约束  -->
    	<property name="activityFontName" value="宋体" />

        <property name="customFormTypes">
          <list>
            <bean class="org.activiti.explorer.form.UserFormType"/>
            <bean class="org.activiti.explorer.form.ProcessDefinitionFormType"/>
            <bean class="org.activiti.explorer.form.MonthFormType"/>
          </list>
        </property>
    </bean>

    <bean id="processEngine" class="org.activiti.spring.ProcessEngineFactoryBean" destroy-method="destroy">
  	    <property name="processEngineConfiguration" ref="processEngineConfiguration" />
    </bean>

    <!-- 工作流数据存储服务   -->
    <bean id="repositoryService" factory-bean="processEngine" factory-method="getRepositoryService" />
    <!-- 工作流运行时服务 -->
    <bean id="runtimeService" factory-bean="processEngine" factory-method="getRuntimeService" />

    <!--  工作流任务服务-->
    <bean id="taskService" factory-bean="processEngine" factory-method="getTaskService" />
    <!--  工作流历史数据服务-->
    <bean id="historyService" factory-bean="processEngine" factory-method="getHistoryService" />

    <!--  工作流管理服务-->
    <bean id="managementService" factory-bean="processEngine" factory-method="getManagementService" />
    <!-- 工作流身份识别服务 -->
    <bean id="identityService" factory-bean="processEngine" factory-method="getIdentityService" />

</beans>

先生成表文件，在使用测试类生创建数据引擎，创建完成后在数据库可以看到有二十张表，版本不一样，表数不一样

public class TestActivitiy {
    ApplicationContext ioc = new ClassPathXmlApplicationContext("spring/spring-*.xml");
  	 @Test
    public void test01(){
    //拿到数据引擎
        ProcessEngine processEngine =(ProcessEngine) ioc.getBean("processEngine");

        System.out.println("数据引擎"+processEngine);

    }
}

接着就可以些流程控制了，你可能还需要有一个插件actiBPM可以让你用图形的方式画出工作流程

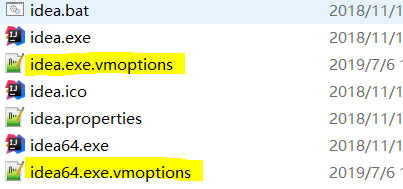

进入iead ->file->setting->Plugins搜索直接下载，下载完成后重启，防止出现中文乱码问题（直接配了）在idea安装目录bin下两个文件的尾部加入-Dfile.encoding=UTF-8
在这里插入图片描述

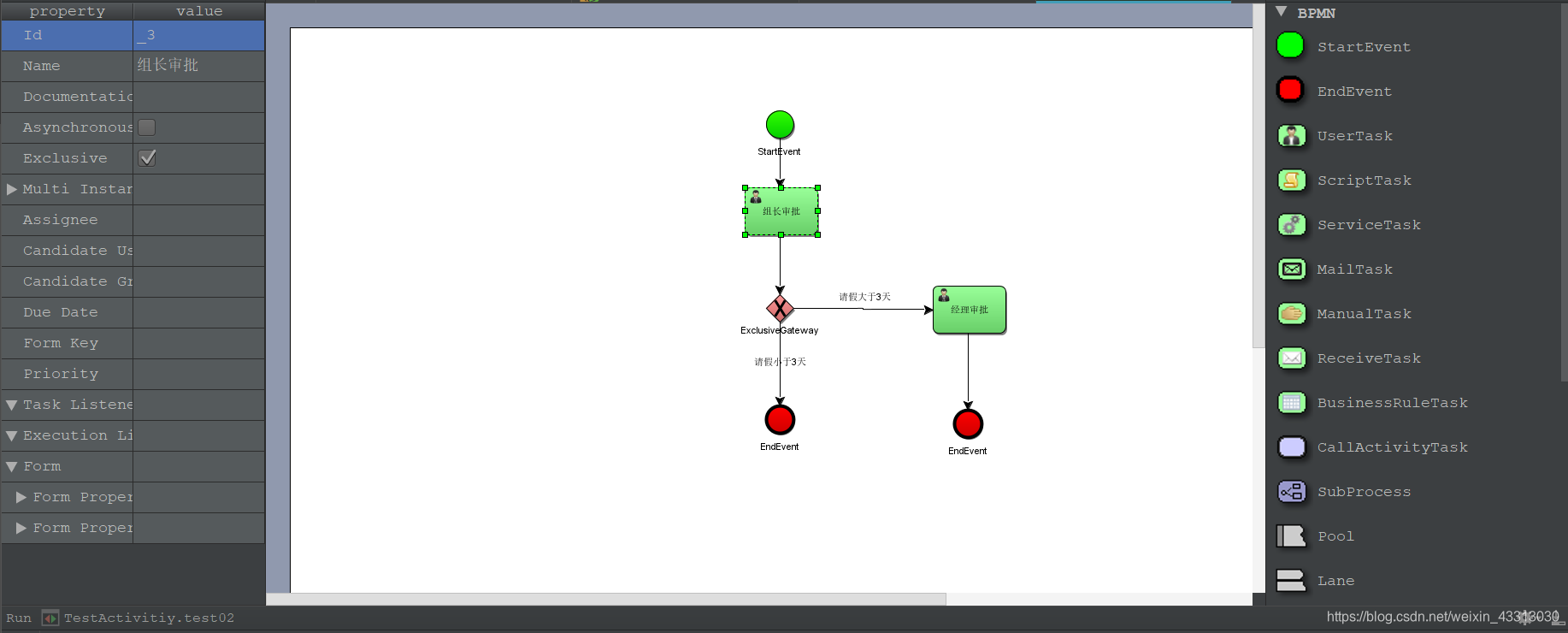

在src/main/resources下面新建一个BPMN文件新建之后页面会变成如下图所示这样，中间是画布，右边是一些元素，左边是每个元素的一些详细信息，直接拖拽右边的元素就可以画流程了。

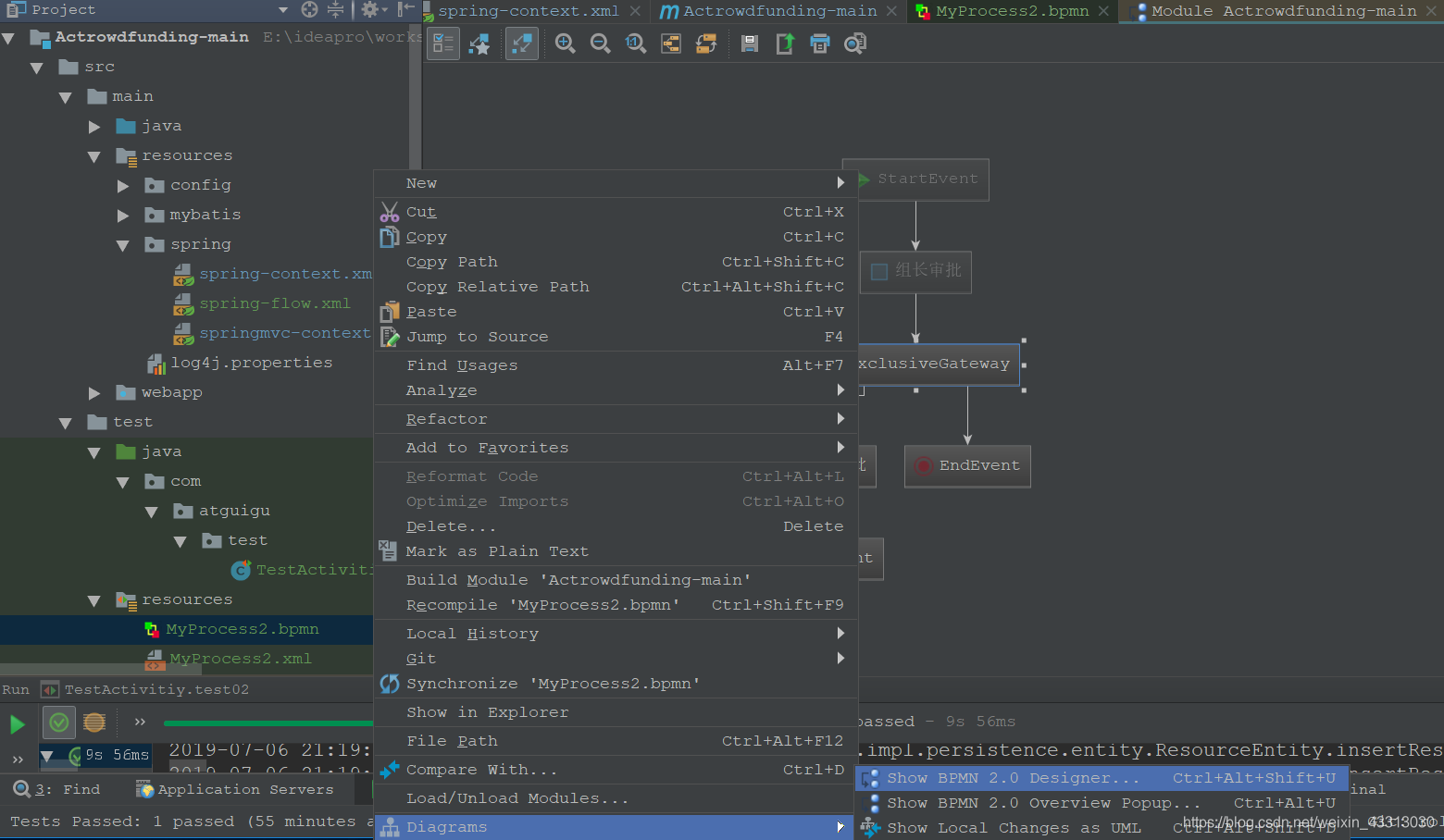

idea中如果想看到BPMN文件对应的xml文件，可以将它复制一份后更改后缀名.xml将行了，如果想要将你设计好的流程转化为图片，可以执行下面操作在这里插入图片描述
点击上面导航栏，绿色小箭头保存即可。

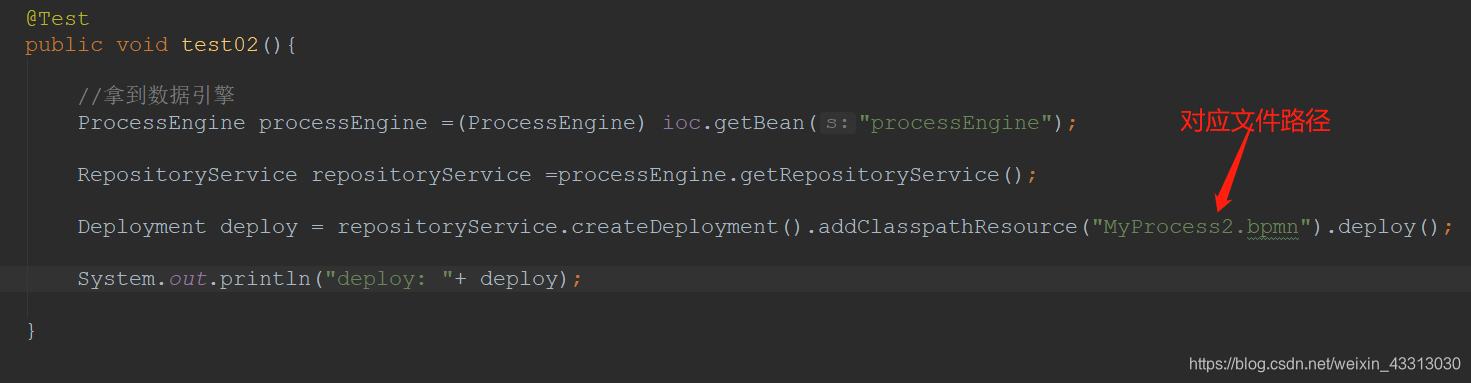

然后就是执行你构建的流程了。

然后就在数据表中生成插入一些数据（不懂），可以参考网上大牛的视频或博客。
再记录两个小异常：

执行文件要执行.bpmn 文件，虽然.xml也可以但是数据库表中的数据只有部分数据插入，act_re-procdef表没有数据
还有一个就是执行期间有异常，说是Usertask必须有class或expression属性，其实就是你在事件中加了监听器，虽然第一次在画流程图的时候自己并没有加，不知道怎么就加上了。
