浅谈有限状态机——单片机串口实现

7月3日来到实验室，现在算起来刚好又三个月了，一年的四分之一。谈一谈自己的小感悟
刚来看我导师的代码，中间又被我导师提醒。才恍然大悟遇到的第一个小练手竟然是有限状态机算法。
在学习数电时序电路的时候，描述元器件的一种方式是状态转换表与状态转换图。有限状态机是从逻辑学直接导出的，状态机是数字电路的基本设计单元，能接受时钟的时序控制。个人感觉其原理类似。都是从一个状态经过特定条件跳转到另外一个状态。
由于练手项目，已商用。下面我以一个简单的例子为例。阐述一下我的代码及其思路：

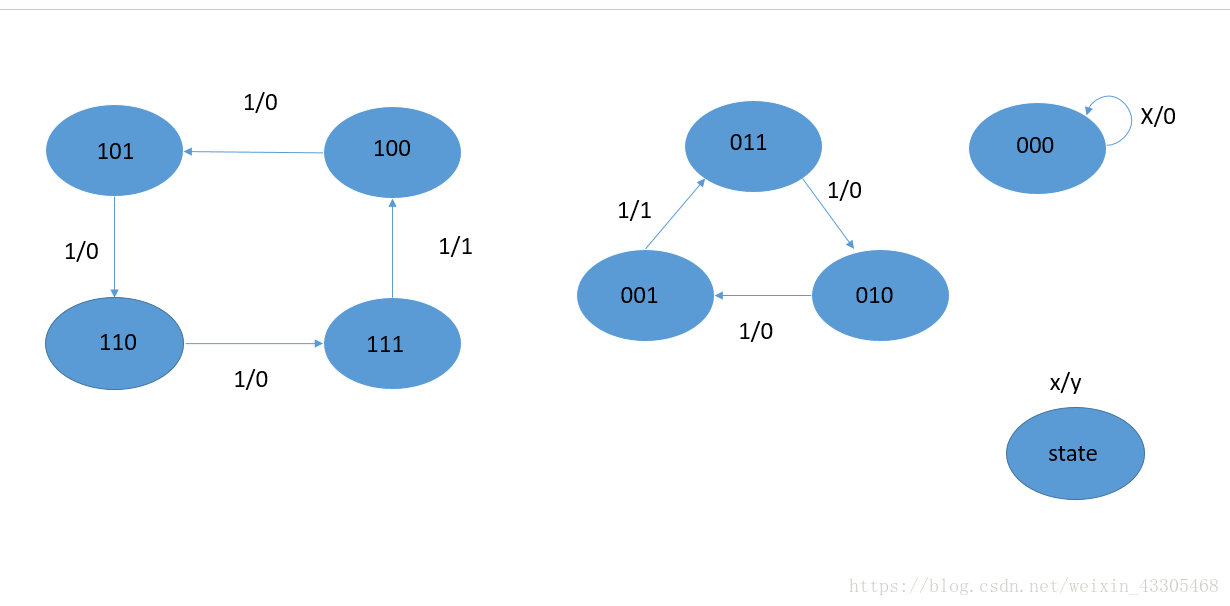

在数字电路中最容易见到的就是类似于这样的状态转换图。通过上图可以直到两种情况下存在输出。一是当前状态为111，输入为1；另一种为当前状态为001，输入为1。假设进入111和001的状态必须为如图。即100 -->101 -->110–>111，011–>010–>001这样的状态才为1。这种情况大多应用于读取串口、读取内存的时候，存在着协议，必须顺序读入的情况。以串口为例，在单片机中串口的读取过程中容易出现不及时。解决方法是增加缓存，将读取到的数据存放在buff中，之后再访问buff。因此需定义一个数组作为buff。之前在微信公众账号上看到有人写了一个队列作为buff。其原理类似。
其中main文件

#include "stc8.h"
#include "MSG_DATA.H"
#include "BSP_Uart.h"
#include "TEST.h"

void main(void)
{
	Data_Init();			//数据初始化
	Time0_Step();			//定时器初始化
	COM1_Step(0);                   //Uart1初始化 ，其中波特率为9600
	EA=1;
	Uart3sendstr("init ok");

	while(1)
	{
	  Get_MSG();		//抓包
	  if(bFlag_MSGisOK==1)
	   {
	      HandleMSG();      //数据处理
	      bFlag_MSGisOK=0;
	   }
	}
}

其中抓包程序

#include "test.h"
#include "bsp_uart.h"

//
//Fuction:void Uart_SaveTo_RxBuf(BYTE rx_data)
//Description:存储在buff中
//Parameter:rx_data存储的内容
//return：无
/
void Uart_SaveTo_RxBuf(BYTE rx_data)
{
	if(Uart_Rx_WRpt<=Uart_Rx_size)
	{
		Uart_Rx_buf[Uart_Rx_WRpt++]=rx_data;
	}
}

//Fuction:Uart_RxBuf_Clr()
//Description:清空BUFF
//Parameter:无
//return:无
///
void Uart_RxBuf_Clr(void)
{
	Uart_Rx_WRpt = 0;
}

//Fuction:void Get_MSG()
//Description:抓包
//Parameter:无
//return:无
///
void Get_MSG()
{
	BYTE rx_data;

	if(index_WR != index_RD)
	{
		rx_data = Uart_In_buf[index_RD];
		index_RD  =(index_RD+1)%2048;
		if(mode)													//mode Ñ¡ÔñËıßÐÎ
		{
			switch(State)
			{
				case 0:
					if((rx_data == 4)||(rx_data == 3)
					{
						if(rx_data == 4)
						{
							State = 1;
							Uart_RxBuf_Clr();
							Uart_SaveTo_RxBuf(rx_data);
						}
						else
						{
							mode  = 0;
							State = 1;
							Uart_RxBuf_Clr();
							Uart_SaveTo_RxBuf(rx_data);
						}
							break;
					}

				case 1:
					if(rx_data == 5)
					{
						State = 2;
						Uart_SaveTo_RxBuf(rx_data);
					}
					else
					{
						State = 0;
						Uart_RxBuf_Clr();
					}
					break;

				case 2:
					if(rx_data == 6)
					{
						State = 3;
						Uart_SaveTo_RxBuf(rx_data);
					}
					else
					{
						State = 0;
						Uart_RxBuf_Clr();
					}
					break;

				case 3:
					if(rx_data == 7)
					{
						State = 3;
						Uart_SaveTo_RxBuf(rx_data);
						bFlag_MSGisOK = 1;
					}
					else
					{
						State = 0;
						Uart_RxBuf_Clr();
					}
					break;

				default:
					State = 0;
					Uart_RxBuf_Clr();
			}
		}//if(mode)
		else
		{
			switch(State)
			{
				case 0:
					if((rx_data == 4)||(rx_data == 3)
					{
						if(rx_data == 3)
						{
							State = 1;
							Uart_RxBuf_Clr();
							Uart_SaveTo_RxBuf(rx_data);
						}
						else
						{
							mode  = 1;
							State = 1;
							Uart_RxBuf_Clr();
							Uart_SaveTo_RxBuf(rx_data);
						}
							break;
					}

				case 1:
					if(rx_data == 2)
					{
						State = 2;
						Uart_SaveTo_RxBuf(rx_data);
					}
					else
					{
						State = 0;
						Uart_RxBuf_Clr();
					}
					break;

				case 2:
					{
						if(rx_data == 1)
						{
							State = 0;
							Uart_SaveTo_RxBuf(rx_data);
							bFlag_MSGisOK = 1;
						}
						else
						{
							State = 0;
							Uart_RxBuf_Clr();
						}
					}
					break;

				default:
						State = 0;
						Uart_RxBuf_Clr();
			}
		}
}

其中串口中断处理程序

void Uart1_Task() interrupt 4 using 1
{
	BYTE data c;
	ES=0;
	if(RI)
	{
		c=SBUF;
		Uart_In_buf[index_WR] = c;

		index_WR++;
		index_WR = index_WR %2048;
		RI=0;
	}
	ES=1;
}

本人水平有限，如有错误，欢迎指出。
