Launcher3拖拽分析系列文章
第一章 拖拽事件的发起过程分析
文章目录
前言
Launcher3比较重要特性的就是支持图标拖拽，本文记录下我学习的Android13版本的Launcher拖拽的过程，由于个人理解能力有限，如有错误或者补充之处，请大家悉数指教。
本文主要介绍launcher拖拽功能中几次事件是怎么来的，后面的文章再继续分析核心的拖拽（onDragOver和onDrop）
一、拖拽怎么发起的？

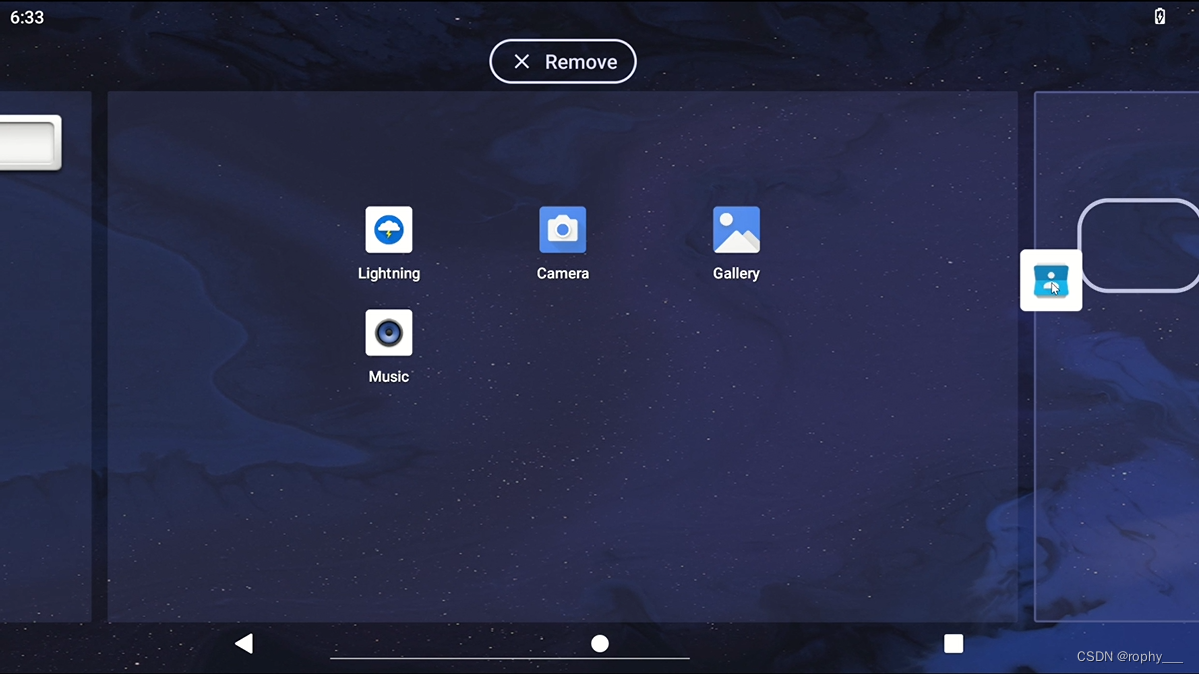

接触过AOSP的Launcher3项目的肯定不陌生，拖拽就是长按图标，等到workspace画面微缩后，就可以拖动该图标。如果遇到格子已经被占领，则挤走当前格子的图标（或者与其生成文件夹）；如果当前格子没有被占领则可以放入这个位置；如果拖动到画面右侧边缘，则自动进入下一页。
那么这一切是怎么发生的呢？
二、明确几个对象
1、Workspace：主屏幕对应的布局，是直接添加到Launcher.xml中的布局对象
2、CellLayout：主屏幕中的每一页，其父布局就是Workspace，左右滑动屏幕，就是每一个CellLayout的变化过程，这个类中有很多处理拖拽相关方法。
3、ShortcutAndWidgetContainer：装载图标的容器（布局），其父布局是CellLayout。
4、BubbleTextView：launcher中的图标对象（单击、长按图标的实际载体）

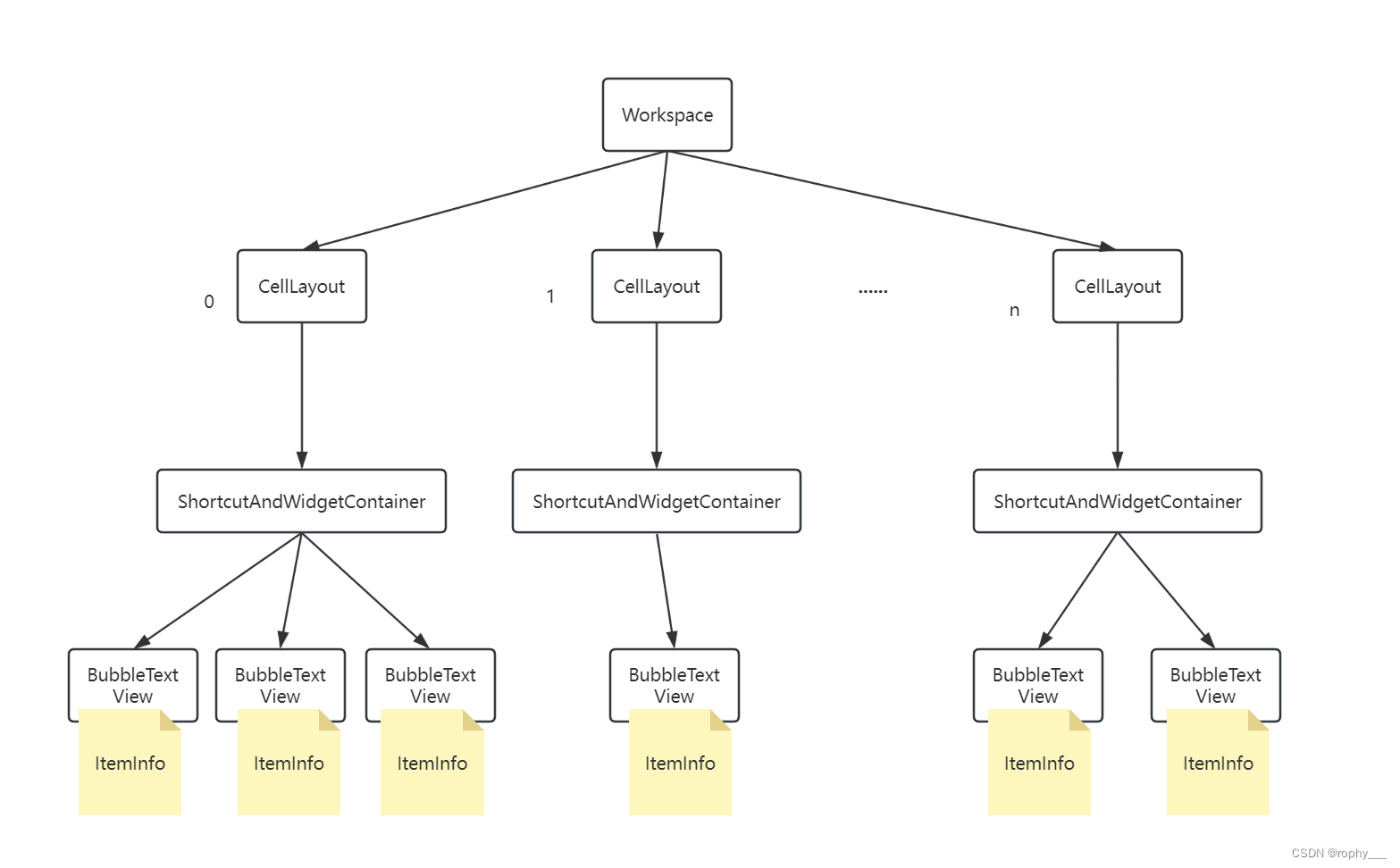

其view树结构如下：
其中ShortcutAndWidgetContainer会被划分为m×n的格子区域，具体划分数量依据res/xml/device_profiles.xml中定义，大家可自行查看。
每个BubbTextView怎么显示在ShortcutAndWidgetContainer对应的格子的？
这就要依据BubbTextView携带的ItemInfo对象了，这个信息类封装了图标的一切信息：行列号、屏幕ID、图标名称、图标Drawable、Intent信息等等，这个信息对象非常重要！！！。ShortcutAndWidgetContainer的onMeasuew() 方法会对每个装载BubbTextView的格子指定大小（也是根据配置xml来的），在onLayout()方法中根据BubbTextView的行列号计算其在当前那个格子中。
因此，拖拽就是不断更新BubbTextView的行列号以及屏幕ID的过程，然后实时刷新。
除了上述几个用于显示的View对象，还有和拖拽相关的专用对象
1、DragLayer：拖拽图层，最顶层的View对象，其主要功能就是处理滑动事件，以及拖拽对象的动画效果。
其子View包含Workspace（主页）、PageIndicatorDots（分页指示器）、AllApp（更多应用界面、上拉弹出的抽屉页）、HotSeat（画面底部常驻图标区）…。具体大家可以查看res/layout/launcher.xml里面的内容，以及DragLayer类方法。
2、DragController：核心拖拽控制器基类，定义很多拖拽相关的公共方法，处理滑动事件等等，其子类重点关注LauncherDragController。
2、DropTarget：拖拽事件接口，在Workspace中有实现这个接口。其包含主要的拖拽事件：onDrop（拖拽结束松手的瞬间触发）、onDragEnter（进入拖拽触发）、onDragOver（拖拽过程中触发）、onDragExit（退出拖拽）。重点需要理解的就是onDragOver以及onDrop。
3、DragObject：DropTarget的内部类，顾名思义这个对象就是“拖拽对象”，其最重要的功能就是封装拖拽过程中的信息（数据结构）
4、DragView：BubbTextView的平替（他们携带的信息是一样的），因为BubbTextView的父布局是ShortcutAndWidgetContainer，如果拖拽到另一个ShortcutAndWidgetContainer是不允许的。所以创造了一个DragView来代替BubbTextView，这样拖动过程其实是拽着DragView动（原始的BubbTextView会被隐藏）。
注意这里有个坑：如果在Launcher中替换了app的图标（BubbleTextView#applyIconAndLabel()方法中替换了FastBitmapDrawable），且图标资源是自适应的，但是拖拽开始时刻会创建DragView，DragView的图标还是原始的，从而发生拖拽时候被替换的图标被打回原型的情况。因此DragView的drawable资源也得跟着替换才行！！！
5、DraggableView：定义绘制预览、拖拽预览以及相关动画的接口，BubbleTextView中有相关的实现。
6、DragOptions：定义拖拽过程中的一些状态、行为信息（例如：是否正在拖拽，是否是键盘控制等等）。
二、拖拽触发的起点分析
1.BubbleTextView创建以及添加点击事件
代码如下（示例）：
// Launcher.java中
public View createShortcut(ViewGroup parent, WorkspaceItemInfo info) {
// 找到布局文件并创建对象
BubbleTextView favorite = (BubbleTextView) LayoutInflater.from(parent.getContext())
.inflate(R.layout.app_icon, parent, false);
favorite.applyFromWorkspaceItem(info);
// 添加单击事件，点击图标跳转对应的Activity
favorite.setOnClickListener(getItemOnClickListener());
// 添加焦点变更的回调
favorite.setOnFocusChangeListener(mFocusHandler);
return favorite;
}
上面只是BubbleTextView 创建过程，以及单击事件。那么长按事件在哪儿？
只要跟着Launcher#bindItems()步骤，就能找到WorkspaceLayoutManager#addInScreen()中
//WorkspaceLayoutManager.java
default void addInScreen(View child, int container, int screenId, int x, int y,
int spanX, int spanY) {
...
...
// 设置此视图是否应该为长按等事件提供触觉反馈。
child.setHapticFeedbackEnabled(false);
// 这里也是一个关键点：设置当前child（BubbleTextView ）的长按事件！！！
child.setOnLongClickListener(getWorkspaceChildOnLongClickListener());
if (child instanceof DropTarget) {
onAddDropTarget((DropTarget) child);
}
}
关键的来了，长按事件回调就写在getWorkspaceChildOnLongClickListener()方法中，接着跟代码，最终找到ItemLongClickListener#onWorkspaceItemLongClick()：顾名思义就是桌面item的长按事件
// ItemLongClickListener.java
private static boolean onWorkspaceItemLongClick(View v) {
if (v instanceof LauncherAppWidgetHostView) {
TestLogging.recordEvent(TestProtocol.SEQUENCE_MAIN, "Widgets.onLongClick");
} else {
TestLogging.recordEvent(TestProtocol.SEQUENCE_MAIN, "onWorkspaceItemLongClick");
}
// 拿到Launcher对象（activity）
Launcher launcher = Launcher.getLauncher(v.getContext());
// 一些条件过滤判断
if (!canStartDrag(launcher)) return false;
if (!launcher.isInState(NORMAL) && !launcher.isInState(OVERVIEW)) return false;
if (!(v.getTag() instanceof ItemInfo)) return false;
launcher.setWaitingForResult(null);
// 核心来了：开始拖拽咯!!!
beginDrag(v, launcher, (ItemInfo) v.getTag(), launcher.getDefaultWorkspaceDragOptions());
return true;
}
接着看beginDrag()
// ItemLongClickListener.java
public static void beginDrag(View v, Launcher launcher, ItemInfo info,
DragOptions dragOptions) {
// 一些条件判断
if (info.container >= 0) {
Folder folder = Folder.getOpen(launcher);
if (folder != null) {
if (!folder.getIconsInReadingOrder().contains(v)) {
folder.close(true);
} else {
folder.startDrag(v, dragOptions);
return;
}
}
}
// 封装了一个单元格信息的数据结构，类似于哈希表，key：BubbleTextView ，val：单元格信息（行列号...）
CellLayout.CellInfo longClickCellInfo = new CellLayout.CellInfo(v, info);
// 开始调用Workspace中startDrag()方法
launcher.getWorkspace().startDrag(longClickCellInfo, dragOptions);
}
2.Workspace触发拖拽事件
接着看Workspace#startDrag()
// Workspace.java
public void startDrag(CellLayout.CellInfo cellInfo, DragOptions options) {
// 拿出BubbleTextView
View child = cellInfo.cell;
mDragInfo = cellInfo;
// 拖动第一瞬间，格子上原本的BubbleTextView设置为不可见，为DragView的出现做铺垫!!!
child.setVisibility(INVISIBLE);
if (options.isAccessibleDrag) {
mDragController.addDragListener(
new AccessibleDragListenerAdapter(this, WorkspaceAccessibilityHelper::new) {
@Override
protected void enableAccessibleDrag(boolean enable) {
super.enableAccessibleDrag(enable);
setEnableForLayout(mLauncher.getHotseat(), enable);
}
});
}
beginDragShared(child, this, options);
}
接着看beginDragShared()，头疼的来了~~
// Workspace.java
public DragView beginDragShared(View child, DraggableView draggableView, DragSource source,
ItemInfo dragObject, DragPreviewProvider previewProvider, DragOptions dragOptions) {
// 1 找到图标的缩放比
float iconScale = 1f;
if (child instanceof BubbleTextView) {
Drawable icon = ((BubbleTextView) child).getIcon();
if (icon instanceof FastBitmapDrawable) {
iconScale = ((FastBitmapDrawable) icon).getAnimatedScale();
}
}
// Clear the pressed state if necessary
// 2、清除掉聚焦状态，以及按压背景信息
child.clearFocus();
child.setPressed(false);
if (child instanceof BubbleTextView) {
BubbleTextView icon = (BubbleTextView) child;
icon.clearPressedBackground();
}
// 3、draggableView的创建
if (draggableView == null && child instanceof DraggableView) {
draggableView = (DraggableView) child;
}
// 4、构建拖拽相关的图标对象，原始BubbleTextView不是已经不可见了嘛（上面的代码中），
// 因此这里给再造一个图标的Drawable
final View contentView = previewProvider.getContentView();
final float scale;
// The draggable drawable follows the touch point around on the screen
final Drawable drawable;
if (contentView == null) {
drawable = previewProvider.createDrawable();
scale = previewProvider.getScaleAndPosition(drawable, mTempXY);
} else {
drawable = null;
scale = previewProvider.getScaleAndPosition(contentView, mTempXY);
}
// 5、定义一些拖拽相关的bounds
int halfPadding = previewProvider.previewPadding / 2;
int dragLayerX = mTempXY[0];
int dragLayerY = mTempXY[1];
Point dragVisualizeOffset = null;
Rect dragRect = new Rect();
if (draggableView != null) {
draggableView.getSourceVisualDragBounds(dragRect);
dragLayerY += dragRect.top;
dragVisualizeOffset = new Point(- halfPadding, halfPadding);
}
// 6、初始化mDragSourceInternal （ShortcutAndWidgetContainer对象）
if (child.getParent() instanceof ShortcutAndWidgetContainer) {
mDragSourceInternal = (ShortcutAndWidgetContainer) child.getParent();
}
// 7、初始化dragOptions相关的信息
if (child instanceof BubbleTextView) {
BubbleTextView btv = (BubbleTextView) child;
if (!dragOptions.isAccessibleDrag) {
dragOptions.preDragCondition = btv.startLongPressAction();
}
if (btv.isDisplaySearchResult()) {
dragOptions.preDragEndScale = (float) mAllAppsIconSize / btv.getIconSize();
}
}
// 8、关键的来了，上面的代码都是做拖拽前的准备工作，下面的mDragController.startDrag（）才是关键
// 创建DragView并开始拖拽！！！！！！
final DragView dv;
// 这两个判断就是看有么有drawable，反正最终都会调用startDrag（）方法
if (contentView instanceof View) {
if (contentView instanceof LauncherAppWidgetHostView) {
mDragController.addDragListener(new AppWidgetHostViewDragListener(mLauncher));
}
dv = mDragController.startDrag(
contentView,
draggableView,
dragLayerX,
dragLayerY,
source,
dragObject,
dragVisualizeOffset,
dragRect,
scale * iconScale,
scale,
dragOptions);
} else {
dv = mDragController.startDrag(
drawable,
draggableView,
dragLayerX,
dragLayerY,
source,
dragObject,
dragVisualizeOffset,
dragRect,
scale * iconScale,
scale,
dragOptions);
}
return dv;
}
关键代码来到了dv = mDragController.startDrag() ， 跟着代码跳到了： DragController#startDrag() --> LauncherDragController#startDrag。
其中LauncherDragController是DragController的子类之一，调试代码的时候发现最终调用的是LauncherDragController#startDrag()方法。
因此接着看LauncherDragController#startDrag()方法：
@Override
protected DragView startDrag(
@Nullable Drawable drawable,
@Nullable View view,
DraggableView originalView,
int dragLayerX,
int dragLayerY,
DragSource source,
ItemInfo dragInfo,
Point dragOffset,
Rect dragRegion,
float initialDragViewScale,
float dragViewScaleOnDrop,
DragOptions options) {
if (TestProtocol.sDebugTracing) {
Log.d(TestProtocol.NO_DROP_TARGET, "5");
}
if (PROFILE_DRAWING_DURING_DRAG) {
android.os.Debug.startMethodTracing("Launcher");
}
mActivity.hideKeyboard(); // 隐藏键盘
AbstractFloatingView.closeOpenViews(mActivity, false, TYPE_DISCOVERY_BOUNCE);
Log.d("TAG", "startDrag: LauncherDragController 1");
// 下面就是创建一些对象、变量
mOptions = options;
if (mOptions.simulatedDndStartPoint != null) {
mLastTouch.x = mMotionDown.x = mOptions.simulatedDndStartPoint.x;
mLastTouch.y = mMotionDown.y = mOptions.simulatedDndStartPoint.y;
}
final int registrationX = mMotionDown.x - dragLayerX;
final int registrationY = mMotionDown.y - dragLayerY;
final int dragRegionLeft = dragRegion == null ? 0 : dragRegion.left;
final int dragRegionTop = dragRegion == null ? 0 : dragRegion.top;
mLastDropTarget = null;
mDragObject = new DropTarget.DragObject(mActivity.getApplicationContext());
mDragObject.originalView = originalView;
mIsInPreDrag = mOptions.preDragCondition != null
&& !mOptions.preDragCondition.shouldStartDrag(0);
final Resources res = mActivity.getResources();
final float scaleDps = mIsInPreDrag
? res.getDimensionPixelSize(R.dimen.pre_drag_view_scale) : 0f;
// 核心代码1：创建DragView 的过程
final DragView dragView = mDragObject.dragView = drawable != null
?
new LauncherDragView(
mActivity, drawable, registrationX, registrationY, initialDragViewScale,
dragViewScaleOnDrop, scaleDps)
:
new LauncherDragView(mActivity, view,
view.getMeasuredWidth(), view.getMeasuredHeight(), registrationX, registrationY,
initialDragViewScale, dragViewScaleOnDrop, scaleDps);
// 给dragView赋予 itemInfo对象（itemInfo对象封装了图标的行列号、屏幕ID、图标的title、intent等等信息，后续拖拽过程中会拿这个对象出来用）
dragView.setItemInfo(dragInfo);
mDragObject.dragComplete = false;
mDragObject.xOffset = mMotionDown.x - (dragLayerX + dragRegionLeft);
mDragObject.yOffset = mMotionDown.y - (dragLayerY + dragRegionTop);
// 核心代码2： 创建DragDriver对象，其内部有EventListener接口
mDragDriver = DragDriver.create(this, mOptions, mFlingToDeleteHelper::recordMotionEvent);
if (!mOptions.isAccessibleDrag) {
mDragObject.stateAnnouncer = DragViewStateAnnouncer.createFor(dragView);
}
// 赋予一些变量，方便后续取值用
mDragObject.dragSource = source;
mDragObject.dragInfo = dragInfo;
mDragObject.originalDragInfo = mDragObject.dragInfo.makeShallowCopy();
if (dragOffset != null) {
dragView.setDragVisualizeOffset(new Point(dragOffset));
}
if (dragRegion != null) {
dragView.setDragRegion(new Rect(dragRegion));
}
mActivity.getDragLayer().performHapticFeedback(HapticFeedbackConstants.LONG_PRESS);
dragView.show(mLastTouch.x, mLastTouch.y);
mDistanceSinceScroll = 0;
if (!mIsInPreDrag) {
callOnDragStart();
} else if (mOptions.preDragCondition != null) {
mOptions.preDragCondition.onPreDragStart(mDragObject);
}
Log.d("TAG", "startDrag: LauncherDragController 2");
// 非核心 处理一次的拖拽的移动事件（因为这个方法只触发一次，所以这里只走一次）
handleMoveEvent(mLastTouch.x, mLastTouch.y);
if (!mActivity.isTouchInProgress() && options.simulatedDndStartPoint == null) {
// If it is an internal drag and the touch is already complete, cancel immediately
MAIN_EXECUTOR.submit(this::cancelDrag);
}
return dragView;
}

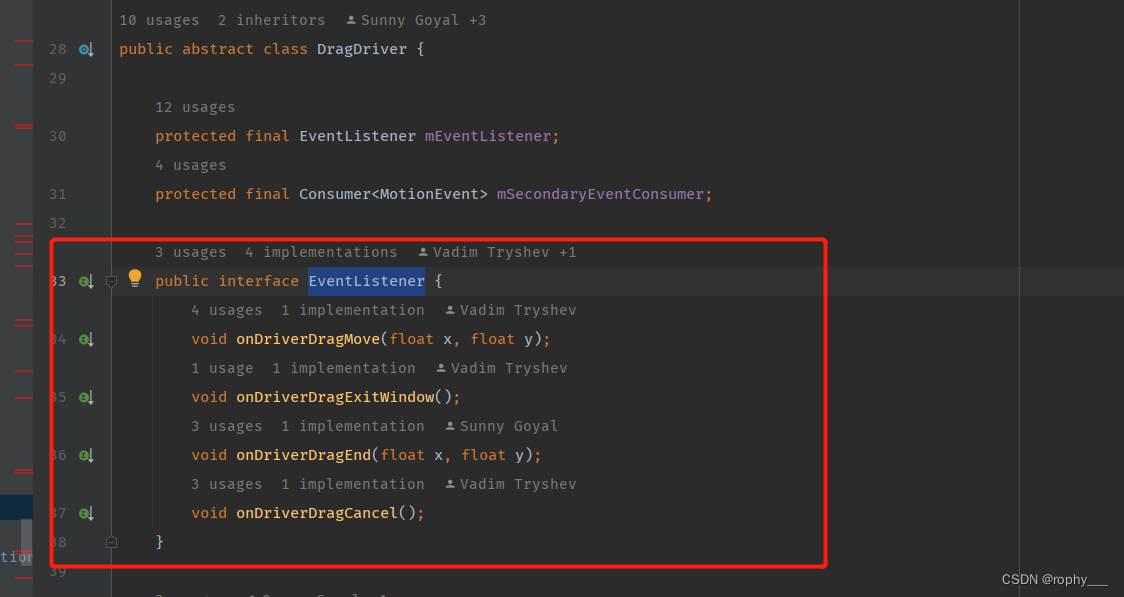

重点就在注释“核心代码2”这里，mDragDriver 被创建了，这个类包含一个EventListener接口，其内容如下所示：

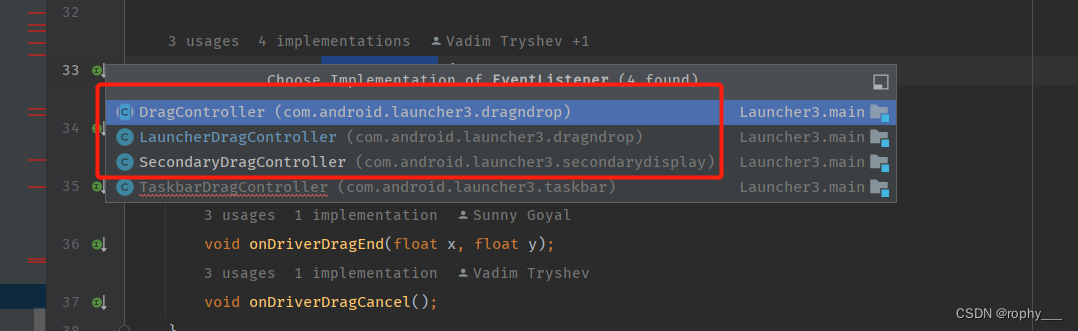

并且DragController（及其子类）实现了这个接口：

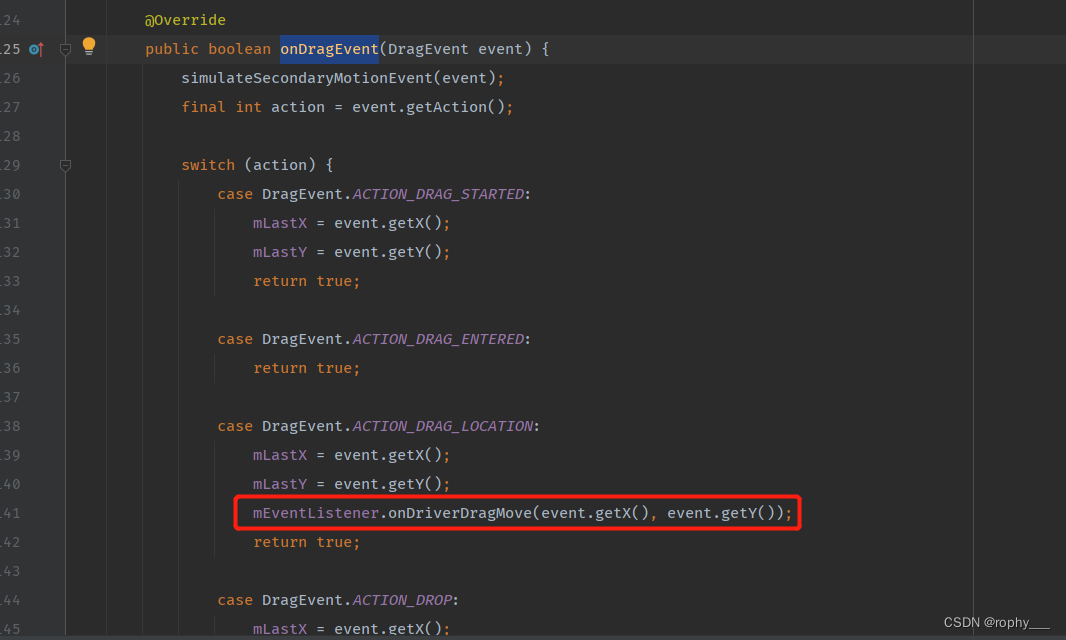

根据我的理解：这个EventListener接口会在DragDriver#onDragEvent(DragEvent event)中被触发
至于这个event事件从哪儿来的，我就没继续往上层找了（主要是再上层的调用我也有点蒙蔽，工作时间有限也没继续深究，如果有朋友知道也请不吝赐教~~）。
既然这里触发了EventListener接口，而DragController实现了这个接口从而得到事件的响应，从而触发一系列拖拽事件：

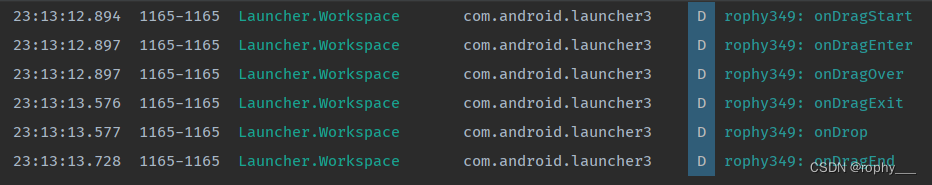

onDragStart() --> onDragEnter() --> onDragOver() --> onDragExit() --> onDrop() --> onDragEnd()
至此拖拽的起点已经找到了
总结
本文主要介绍Android13的拖拽事件的起点分析，包括介绍了几个拖拽过程中用到的对象，以及长按事件触发的拖拽过程。
BubbtextView首先设置了长按监听事件，最终workspace触发了startDrag()方法（在这一过程中，把原始BubbtextView隐藏，创建了一个DragView来代替，同时杂七杂八的创建了很多变量、对象）。
关键的是创建一个DragDriver 对象，这个对象包含onDragEvent()，以及EventListener接口，并在onDragEvent中调用EventListener接口，换句话说调用了DragController的接口（DragController implements EventListener）从而引发了：
onDragStart() --> onDragEnter() --> onDragOver() --> onDragExit() --> onDrop() --> onDragEnd() 过程。
下一章，继续分析onDragOver() 事件发生了啥
最后由于本人能力有限，有些理解可能存在问题，如果有误欢迎大家指正~~
扫一扫
1898
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
