概述：
虚拟机自动内存管理机制下，不再需要像C/C++程序开发程序员这样为内一个new 操作去写对应的delete/free操作，不容易出现内存泄漏和内存溢出问题。正是因为Java程序员把内存控制权利交给Java虚拟机，一旦出现内存泄漏和溢出方面的问题，如果不了解虚拟机是怎样使用内存的，那么排查错误将会是一个非常艰巨的任务
运行时数据区域：

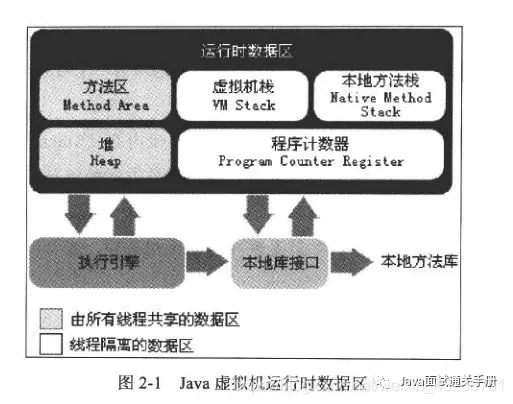

Java虚拟机在执行Java程序的过程中会把它管理的内存划分成若干个不同的数据区域。
在这里插入图片描述

1. 程序计数器
程序计数器是一块较小的内存空间，可以看作是当前线程所执行的字节码的行号指示器。字节码解释器工作时通过改变这个计数器的值来选取下一条需要执行的字节码指令，分支、循环、跳转、异常处理、线程恢复等功能都需要依赖这个计数器来完。
另外，为了线程切换后能恢复到正确的执行位置，每条线程都需要有一个独立的程序计数器，各线程之间计数器互不影响，独立存储，我们称这类内存区域为“线程私有”的内存。

2. Java虚拟机栈
与程序计数器一样，Java虚拟机栈也是线程私有的，它的生命周期和线程相同，描述的是Java方法执行的内存模型。

Java内存可以粗糙的区分为堆内存（Heap）和栈内存(Stack),其中栈就是现在说的虚拟机栈，或者说是虚拟机栈中局部变量表部分。

局部变量表主要存放了编译器可知的各种数据类型、对象引用。

3. 本地方法栈
和虚拟机栈所发挥的作用非常相似，区别是：虚拟机栈为虚拟机执行Java方法（也就是字节码）服务，而本地方法栈则为虚拟机使用到的Native方法服务。

4. 堆

Java虚拟机所管理的内存中最大的一块，Java堆是所有线程共享的一块内存区域，在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例，几乎所有的对象实例以及数组都在这里分配内存。Java堆是垃圾收集器管理的主要区域，因此也被称作GC堆（Garbage Collected Heap）.从垃圾回收的角度，由于现在收集器基本都采用分代垃圾收集算法，所以Java堆还可以细分为：新生代和老年代：在细致一点有：Eden空间、From Survivor、To Survivor空间等。进一步划分的目的是更好地回收内存，或者更快地分配内存。

5. 方法区

方法区与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载的类信息、常量、静态变量、即使编译器编译后的代码等数据。

HotSpot虚拟机中方法区也常被称为 “永久代”，本质上两者并不等价。仅仅是因为HotSpot虚拟机设计团队用永久代来实现方法区而已，这样HotSpot虚拟机的垃圾收集器就可以像管理Java堆一样管理这部分内存了。但是这并不是一个好主意，因为这样更容易遇到内存溢出问题。
相对而言，垃圾收集行为在这个区域是比较出现的，但并非数据进入方法区后就“永久存在”了。

6. 运行时常量池

运行时常量池是方法区的一部分。Class文件中除了有类的版本、字段、方法、接口等描述信息外，还有常量池信息（用于存放编译期生成的各种字面量和符号引用）

7. 直接内存

直接内存并不是虚拟机运行时数据区的一部分，也不是虚拟机规范中定义的内存区域，但是这部分内存也被频繁地使用。而且也可能导致OutOfMemoryError异常出现。

JDK1.4中新加入的NIO(New Input/Output)类，引入了一种基于通道（Channel）与缓存区（Buffer）的I/O方式，它可以直接使用Native函数库直接分配堆外内存，然后通过一个存储在java堆中的DirectByteBuffer对象作为这块内存的引用进行操作。这样就能在一些场景中显著提高性能，因为避免了在Java堆和Native堆之间来回复制数据。

本机直接内存的分配不会收到Java堆的限制，但是，既然是内存就会受到本机总内存大小以及处理器寻址空间的限制。

Java堆中对象分配

1. 对象的创建

虚拟机遇到一条new指令时，首先将去检查这个指令的参数是否能在常量池中定位到这个类的符号引用，并且检查这个符号引用代表的类是否已被加载过、解析和初始化过。如果没有，那必须先执行相应的类加载过程。

在类加载检查通过后，接下来虚拟机将为新生对象分配内存。对象所需的内存大小在类加载完成后便可确定，为对象分配空间的任务等同于把一块确定大小的内存从Java堆中划分出来。分配方式有 “指针碰撞” 和 “空闲列表” 两种，选择那种分配方式由Java堆是否规整决定，而Java堆是否规整又由所采用的垃圾收集器是否带有压缩整理功能决定。

虚拟机采用CAS配上失败重试的方式保证更新操作的原子性。

接下来，虚拟机要对对象进行必要的设置，例如这个对象是那个类的实例、如何才能找到类的元数据信息、对象的哈希吗、对象的GC分代年龄等信息。这些信息存放在对象头中，根据虚拟机当前运行状态的不同，如是否启用偏向锁等，对象头会与不同的设置方式。
new指令执行完后，再按照程序员的意愿执行init方法后一个真正可用的对象才诞生。

2. 对象的内存布局

在Hotspot虚拟机中，对象在内存中的布局可以分为3快区域：对象头、实例数据和对齐填充。

Hotspot虚拟机的对象头包括两部分信息，第一部分用于存储对象自身的自身运行时数据（哈希吗、GC分代年龄、锁状态标志等等），另一部分是类型指针，即对象指向它的类元数据的指针，虚拟机通过这个指针来确定这个对象是那个类的实例。

实例数据部分是对象真正存储的有效信息，也是在程序中所定义的各种类型的字段内容。

对齐填充部分不是必然存在的，也没有什么特别的含义，仅仅起占位作用。因为Hotspot虚拟机的自动内存管理系统要求对象起始地址必须是8字节的整数倍，换句话说就是对象的大小必须是8字节的整数倍。而对象头部分正好是8字节的倍数（1倍或2倍），因此，当对象实例数据部分没有对齐时，就需要通过对齐填充来补全。

3. 对象的访问定位

建立对象就是为了使用对象，我们的Java程序通过栈上的reference数据来操作堆上的具体对象。对象的访问方式有虚拟机实现而定，目前主流的访问方式有①使用句柄和②直接指针两种：

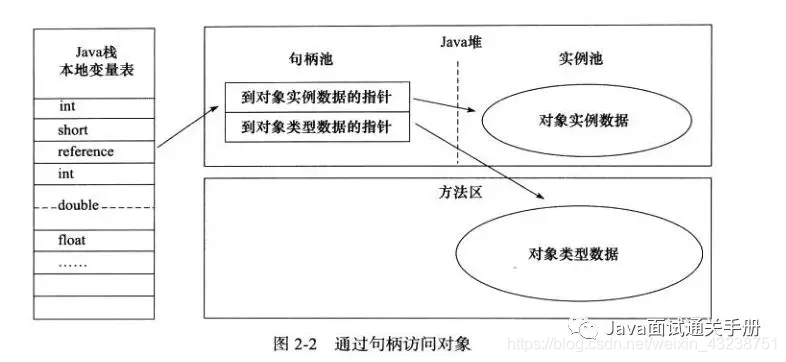

1.如果使用句柄的话，那么Java堆中将会划分出一块内存来作为句柄池，reference中存储的就是对象的句柄地址，而句柄中包含了对象实例数据与类型数据各自的具体地址信息；

在这里插入图片描述

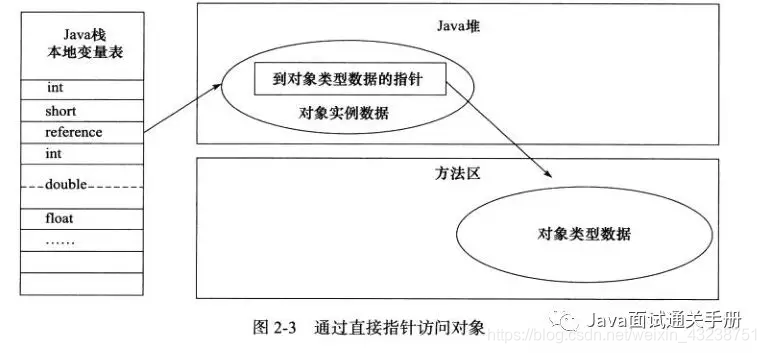

2.如果使用直接指针访问，那么Java堆对像的布局中就必须考虑如何防止访问类型数据的相关信息，reference中存储的直接就是对象的地址。

在这里插入图片描述

这两种对象访问方式各有优势。使用句柄来访问的最大好处是reference中存储的是稳定的句柄地址，在对象被移动时只会改变句柄中的实例数据指针，而reference本身不需要修改。使用直接指针访问方式最大的好处就是速度快，它节省了一次指针定位的时间开销

垃圾回收：哪些垃圾需要回收，什么时候回收，如何回收

哪些需要回收

堆中几乎放着所有的对象实例，对堆垃圾回收前的第一步就是要判断那些对象已经死亡（即不能再被任何途径使用的对象）

1.引用计数法

给对象中添加一个引用计数器，每当有一个地方引用它，计数器就加1；当引用失效，计数器就减1；任何时候计数器为0的对象就是不可能再被使用的。

这个方法实现简单，效率高，但是目前主流的虚拟机中并没有选择这个算法来管理内存，其最主要的原因是它很难解决对象之间相互循环引用的问题。

2.可达性分析算法

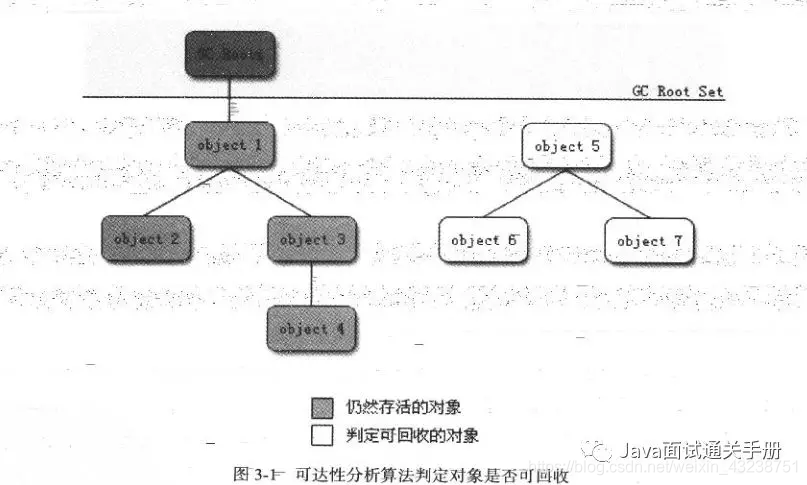

这个算法的基本思想就是通过一系列的称为 “GC Roots” 的对象作为起点，从这些节点开始向下搜索，节点所走过的路径称为引用链，当一个对象到GC Roots没有任何引用链相连的话，则证明此对象是不可用的。

在这里插入图片描述
3.生存还是死亡

即使在可达性分析法中不可达的对象，也并非是“非死不可”的，这时候它们暂时处于“缓刑阶段”，要真正宣告一个对象死亡，至少要经历两次标记过程；可达性分析法中不可达的对象被第一次标记并且进行一次筛选，筛选的条件是此对象是否有必要执行finalize方法。当对象没有覆盖finalize方法，或finalize方法已经被虚拟机调用过时，虚拟机将这两种情况视为没有必要执行。被判定为需要执行的对象将会被放在一个队列中进行第二次标记，除非这个对象与引用链上的任何一个对象建立关联，否则就会被真的回收。

4.回收方法区

方法区（或Hotspot虚拟中的永久代）的垃圾收集主要回收两部分内容：废弃常量和无用的类。

判定一个常量是否是“废弃常量”比较简单，而要判定一个类是否是“无用的类”的条件则相对苛刻许多。类需要同时满足下面3个条件才能算是 “无用的类” ：

1.该类所有的实例都已经被回收，也就是Java堆中不存在该类的任何实例。

2.加载该类的ClassLoader已经被回收。

3.该类对应的java.lang.Class对象没有在任何地方被引用，无法在任何地方通过反射访问该类的方法。

垃圾收集算法

1 标记-清除算法

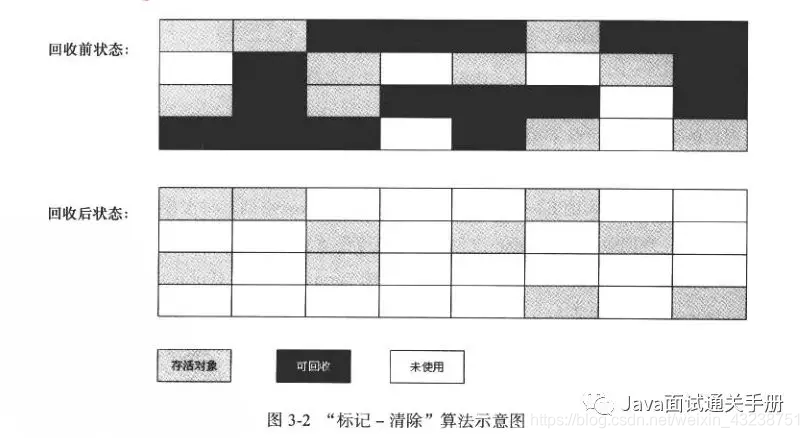

算法分为“标记”和“清除”阶段：首先标记出所有需要回收的对象，在标记完成后统一回收所有被标记的对象。它是最基础的收集算法，会带来两个明显的问题；1：效率问题和2：空间问题（标记清除后会产生大量不连续的碎片）

在这里插入图片描述

2 复制算法

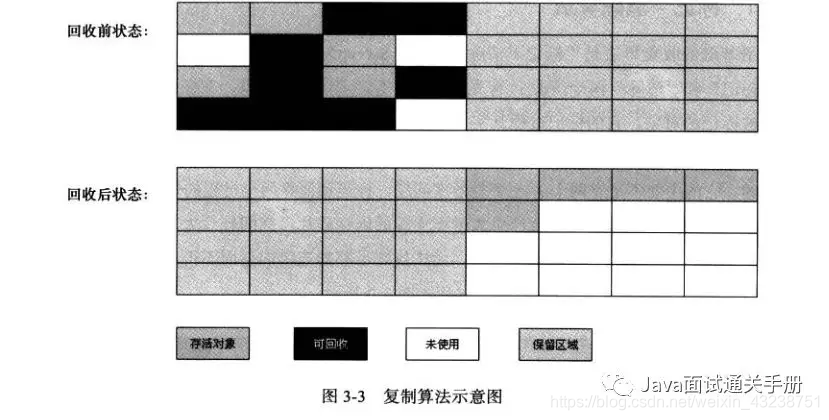

为了解决效率问题，“复制”收集算法出现了。它可以将内存分为大小相同的两块，每次使用其中的一块。当这一块的内存使用完后，就将还存活的对象复制到另一块去，然后再把使用的空间一次清理掉。这样就使每次的内存回收都是对内存区间的一半进行回收。

在这里插入图片描述

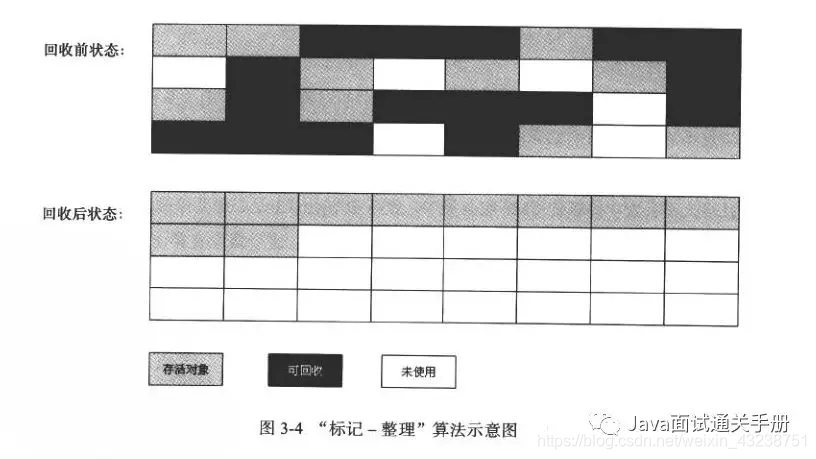

3 标记-整理算法

根据老年代的特点特出的一种标记算法，标记过程仍然与“标记-清除”算法一样，但后续步骤不是直接对可回收对象回收，而是让所有存活的对象向一段移动，然后直接清理掉端边界以外的内存。

在这里插入图片描述

4分代收集算法

当前虚拟机的垃圾手机都采用分代收集算法，这种算法没有什么新的思想，只是根据对象存活周期的不同将内存分为几块。一般将java堆分为新生代和老年代，这样我们就可以根据各个年代的特点选择合适的垃圾收集算法。

比如在新生代中，每次收集都会有大量对象死去，所以可以选择复制算法，只需要付出少量对象的复制成本就可以完成每次垃圾收集。而老年代的对象存活几率是比较高的所以我们可以选择“标记-清理”或“标记-整理”算法进行垃圾收集。

HotSpot为什么要分为新生代和老年代？

根据上面的对分代收集算法的介绍回答。

垃圾收集器

CMS收集器

CMS（Concurrent Mark Sweep）收集器是一种以获取最短回收停顿时间为目标的收集器。它而非常符合在注重用户体验的应用上使用。

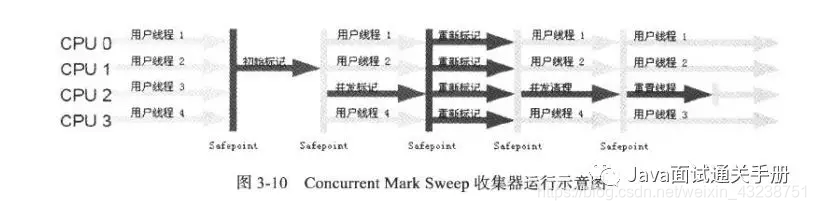

从名字中的Mark Sweep这两个词可以看出，CMS收集器是一种 “标记-清除”算法实现的，它的运作过程相比于前面几种垃圾收集器来说更加复杂一些。整个过程分为四个步骤：

初始标记：暂停所有的其他线程，并记录下直接与root相连的对象，速度很快；

并发标记：同时开启GC和用户线程，用一个闭包结构去记录可达对象。但在这个阶段结束，这个闭包结构并不能保证包含当前所有的可达对象。因为用户线程可能会不断的更新引用域，所以GC线程无法保证可达性分析的实时性。所以这个算法里会跟踪记录这些发生引用更新的地方。

重新标记：重新标记阶段就是为了修正并发标记期间因为用户程序继续运行而导致标记产生变动的那一部分对象的标记记录，这个阶段的停顿时间一般会比初始标记阶段的时间稍长，远远比并发标记阶段时间短

并发清除：开启用户线程，同时GC线程开始对为标记的区域做清扫。

在这里插入图片描述

从它的名字就可以看出它是一款优秀的垃圾收集器，主要优点：并发收集、低停顿。但是它有下面三个明显的缺点：

1.对CPU资源敏感；

2.无法处理浮动垃圾；

3.它使用的回收算法-“标记-清除”算法会导致收集结束时会有大量空间碎片产生

G1收集器

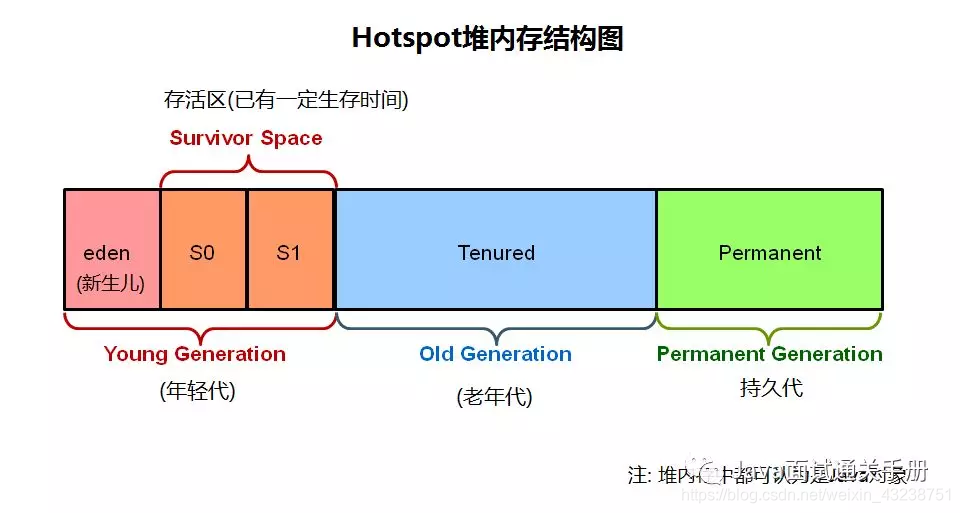

上一代的垃圾收集器(串行serial, 并行parallel, 以及CMS)都把堆内存划分为固定大小的三个部分: 年轻代(young generation), 年老代(old generation), 以及持久代(permanent generation).

在这里插入图片描述

G1 (Garbage-First)是一款面向服务器的垃圾收集器,主要针对配备多颗处理器及大容量内存的机器. 以极高概率满足GC停顿时间要求的同时,还具备高吞吐量性能特征.

被视为JDK1.7中HotSpot虚拟机的一个重要进化特征。它具备一下特点：

并行与并发：G1能充分利用CPU、多核环境下的硬件优势，使用多个CPU（CPU或者CPU核心）来缩短stop-The-World停顿时间。部分其他收集器原本需要停顿Java线程执行的GC动作，G1收集器仍然可以通过并发的方式让java程序继续执行。

分代收集：虽然G1可以不需要其他收集器配合就能独立管理整个GC堆，但是还是保留了分代的概念。

空间整合：与CMS的“标记–清理”算法不同，G1从整体来看是基于“标记整理”算法实现的收集器；从局部上来看是基于“复制”算法实现的。

可预测的停顿：这是G1相对于CMS的另一个大优势，降低停顿时间是G1和ＣＭＳ共同的关注点，但Ｇ１除了追求低停顿外，还能建立可预测的停顿时间模型，能让使用者明确指定在一个长度为M毫秒的时间片段内。

G1收集器在后台维护了一个优先列表，每次根据允许的收集时间，优先选择回收价值最大的Region(这也就是它的名字Garbage-First的由来)。这种使用Region划分内存空间以及有优先级的区域回收方式，保证了GF收集器在有限时间内可以尽可能高的收集效率（把内存化整为零）。

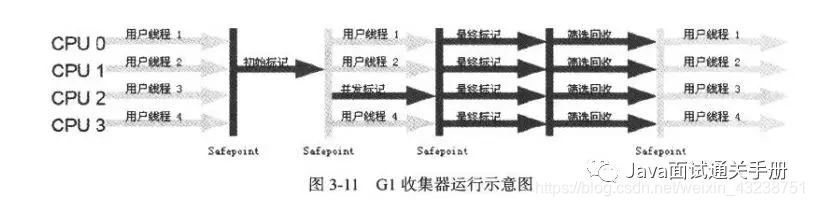

G1收集器的运作大致分为以下几个步骤：

初始标记

并发标记

最终标记

筛选回收

面几个步骤的运作过程和CMS有很多相似之处。初始标记阶段仅仅只是标记一下GC Roots能直接关联到的对象，并且修改TAMS的值，让下一个阶段用户程序并发运行时，能在正确可用的Region中创建新对象，这一阶段需要停顿线程，但是耗时很短，并发标记阶段是从GC Root开始对堆中对象进行可达性分析，找出存活的对象，这阶段时耗时较长，但可与用户程序并发执行。而最终标记阶段则是为了修正在并发标记期间因用户程序继续运作而导致标记产生变动的那一部分标记记录，虚拟机将这段时间对象变化记录在线程Remenbered Set Logs里面，最终标记阶段需要把Remembered Set Logs的数据合并到Remembered Set Logs里面，最终标记阶段需要把Remembered Set Logs的数据合并到Remembered Set中，这一阶段需要停顿线程，但是可并行执行。最后在筛选回收阶段首先对各个Region的回收价值和成本进行排序，根据用户所期望的GC停顿时间来制定回收计划。

在这里插入图片描述
