STM命名含义与BOOT启动方式

最新推荐文章于 2025-06-11 17:03:01 发布
原创 最新推荐文章于 2025-06-11 17:03:01 发布 · 361 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#STM32 #命名含义 #BOOT选择

本文详细解析了STM32F1和STM32F2系列微控制器的内存配置，包括FLASH与SRAM的容量对比，以及字节、位和字在32位系统中的关系。同时介绍了STM32的启动方式设置。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

字节 字 位及容量

STM32F1：FLASH：512K，SRAM：64K
STM32F2： FLASH：1MB，SRAM： 128+4K

字 字节(BYTE) 位(BIT)

32位机 一个字=32位
一个汉字=2个字节
一个字节=8位

通常MB KB 的B 是BYTE

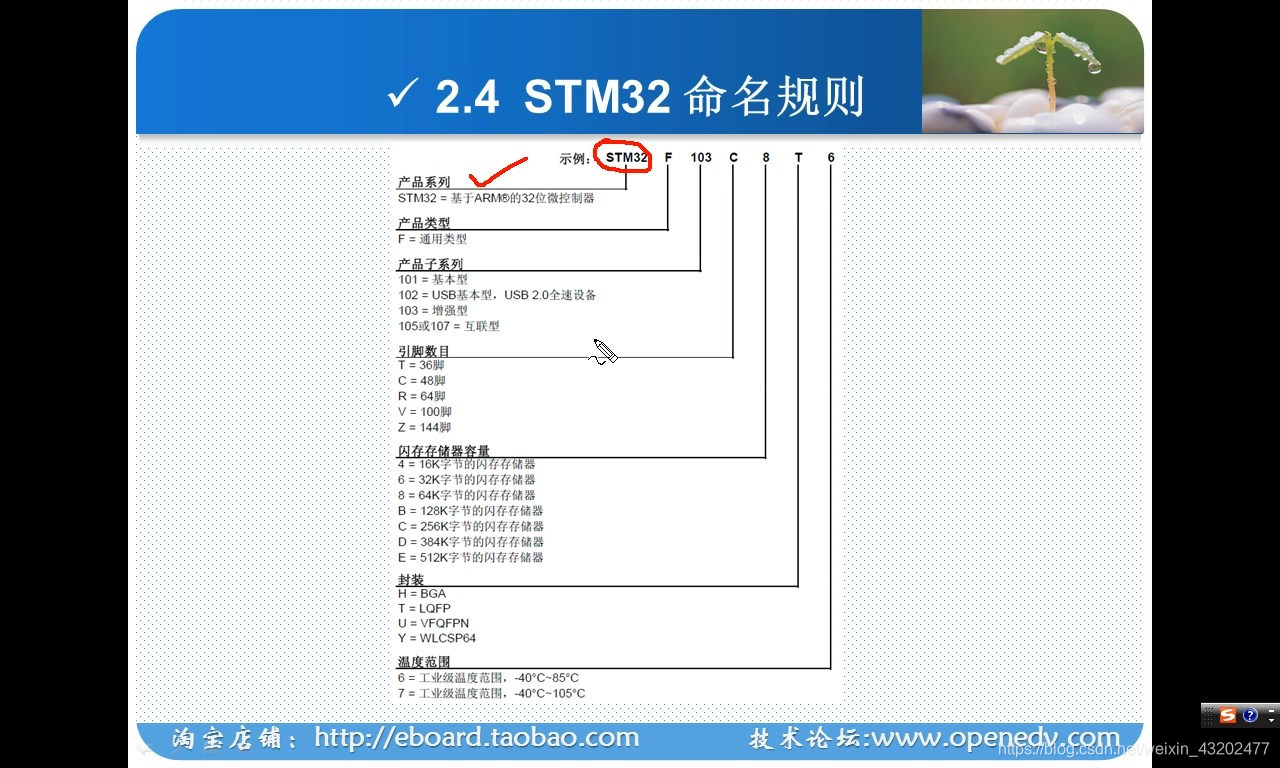

STM32含义

在这里插入图片描述

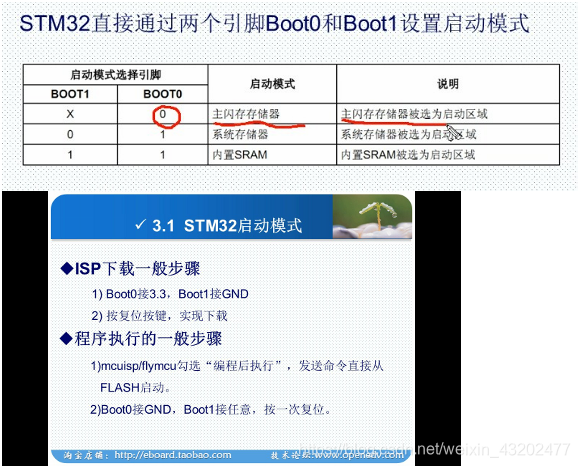

STM32通过Boot0和Boot1设置启动方式

在这里插入图片描述

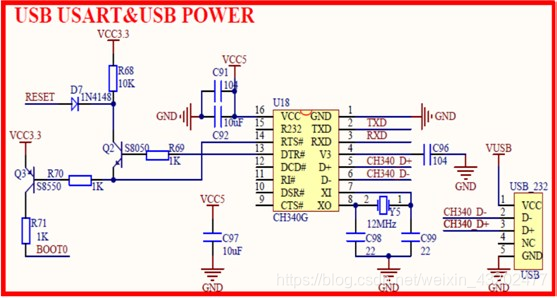

一键下载电路？
在这里插入图片描述
