RC吸收电路参数估算

1.什么是RC吸收电路

IGBT（绝缘栅双极型晶体管）的RC吸收电路（也称为缓冲电路）用于抑制开关过程中的电压尖峰和振荡，保护IGBT免受电压过冲和电磁干扰的影响。设计RC吸收电路时，需要合理选择电阻（R）和电容（C）的参数。

以下是计算RC吸收电路参数的详细步骤和方法：

2.RC吸收电路参数计算

2.1 电容（C）的选择

电容的作用是吸收电压尖峰的能量。其值可以通过以下公式估算：

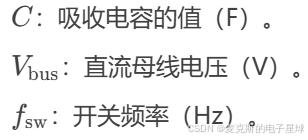

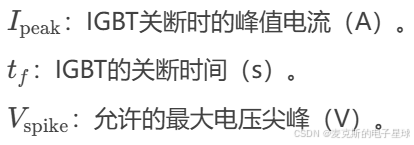

其中：

经验值：

• 对于中小功率IGBT，电容值通常在 0.01µF 到 0.1µF 之间。

• 对于大功率IGBT，电容值可能需要 0.1µF 到 1µF。

---

2.2 电阻（R）的选择

电阻的作用是限制电容的充放电电流，并阻尼振荡。其值可以通过以下公式估算：

其中：

经验值：

• 电阻值通常在 10Ω 到 100Ω 之间。

• 电阻的功率 rating 需要根据吸收的能量计算，通常选择 1W 到 5W 的电阻。

---

2.3 电阻功率（P）的计算

电阻需要承受吸收电路中的能量损耗，其功率可以通过以下公式计算：

其中：

注意：

选择电阻时，功率 rating 应至少为计算值的 1.5 倍，以确保可靠性。

---

2.4 寄生电感的估算

寄生电感是影响电压尖峰的关键因素，通常可以通过以下方法估算：

测量法：通过实验测量电压尖峰和电流变化率（di/dt），利用下面公式计算

经验值：对于典型的功率电路，寄生电感通常在 几十nH 到几百nH 之间。

---

3.设计步骤

确定电路参数：

         测量或估算电路的寄生电感。

         确定IGBT的关断电流和关断时间。

         确定直流母线电压和开关频率。

计算吸收电容（C）：

        根据以下公式计算电容值

计算吸收电阻（R）：

       根据以下公式 计算电阻值

验证电阻功率：

       根据以下公式计算电阻功率，并选择合适的电阻

实验调试：

在实际电路中测试RC吸收电路的效果，调整参数以优化性能。

---

4.实战经验

电容的选择：

• 使用低ESR（等效串联电阻）的电容，以减少能量损耗。
• 选择耐压值高于直流母线电压的电容（通常为1.5倍以上）。

电阻的选择：

• 使用无感电阻，以减少寄生电感的影响。
• 在高温环境下，选择温度系数较低的电阻。

布局优化：

• 将RC吸收电路尽量靠近IGBT的C-E极，以减少寄生电感。
• 使用短而宽的走线连接RC吸收电路。

5.总结

设计IGBT的RC吸收电路时，需要综合考虑电容、电阻和寄生电感的影响。通过合理的参数计算和实验调试，可以有效抑制电压尖峰和振荡，提高电路的可靠性和效率。

---
