IGBT为什么一定要散热

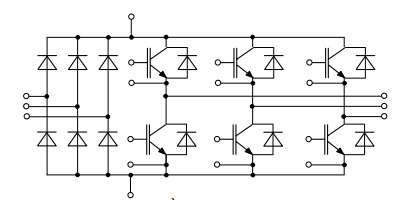

教科书中一般会把这样的电路拓扑图画在上面，上学的时候给我的第一感觉就是，只要把电路搭成这样就可以

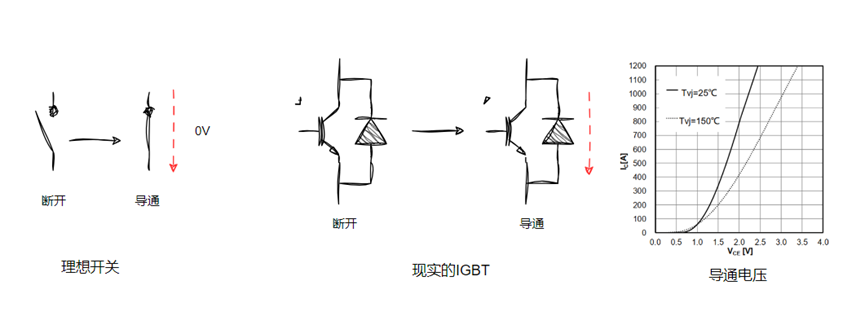

然而，实际上是如果真的把电路搭成这样的话，运行一会IGBT就会因为过热炸掉，所以真正使用的时候IGBT是要进行散热的，这里教科书为了简化理解把IGBT当成了一个理想化开关，即：导通的时候电压IGBT两端的电压为0，关断的时候通过IGBT的电流为0，这样就不会产生功耗。

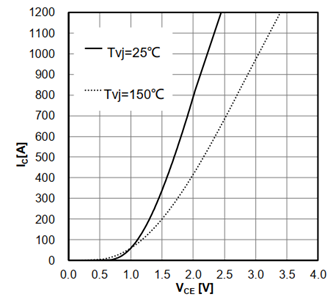

IGBT由于是半导体，因此不可能像理想开关一样开通后两端电压为0，实际上在电流通过IGBT的时候，IGBT两端是有一个微小的电压存在的，从这张图中我们不难看出，管子在室温25℃，电流在340A导通的时候管子的压降为1.5V



这个电压与温度，电流和驱动电压相关，这个时候由于电压电流同时存在就会产生功率，进而产生热量，这个阶段产生的损耗就叫做导通损耗

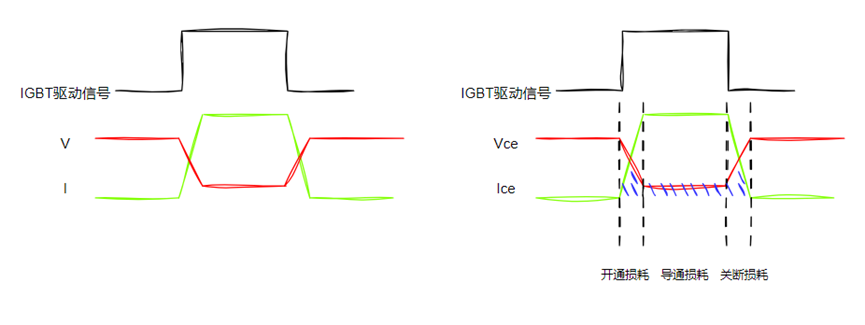

此外，在开通和关断的过程中同样会出现电压和电流叠加的情况，这个过程中一样会产生热量，这个过程中产生的损耗叫做，开关损耗（开通损耗+关断损耗）

总损耗=导通损耗+开关损耗（开通损耗+关断损耗）

这就是IGBT在使用过程中需要散热的原因

---
