本文详细介绍了如何根据MOSFET的IPL60R060CFD7参数进行热阻计算。通过理解 datasheet 中的Tj到case的热阻0.57°C/W，可以结合测试的case温度Tc，估算出MOSFET的结温Tj。关键在于计算MOSFET的功率损耗，包括驱动功率、开关损耗和导通损耗，并确保总功率远小于器件手册给出的耗散功率。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

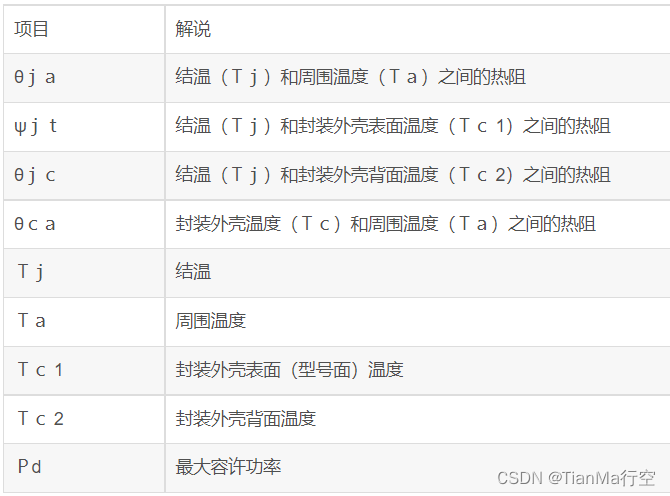

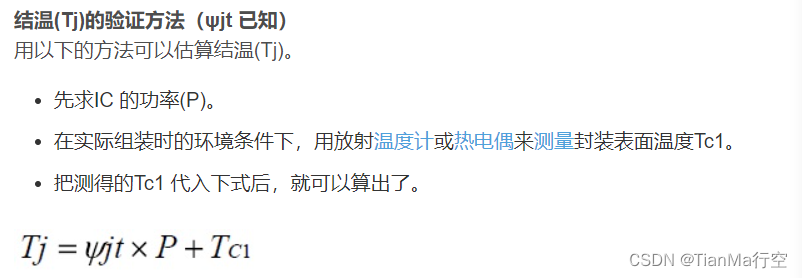

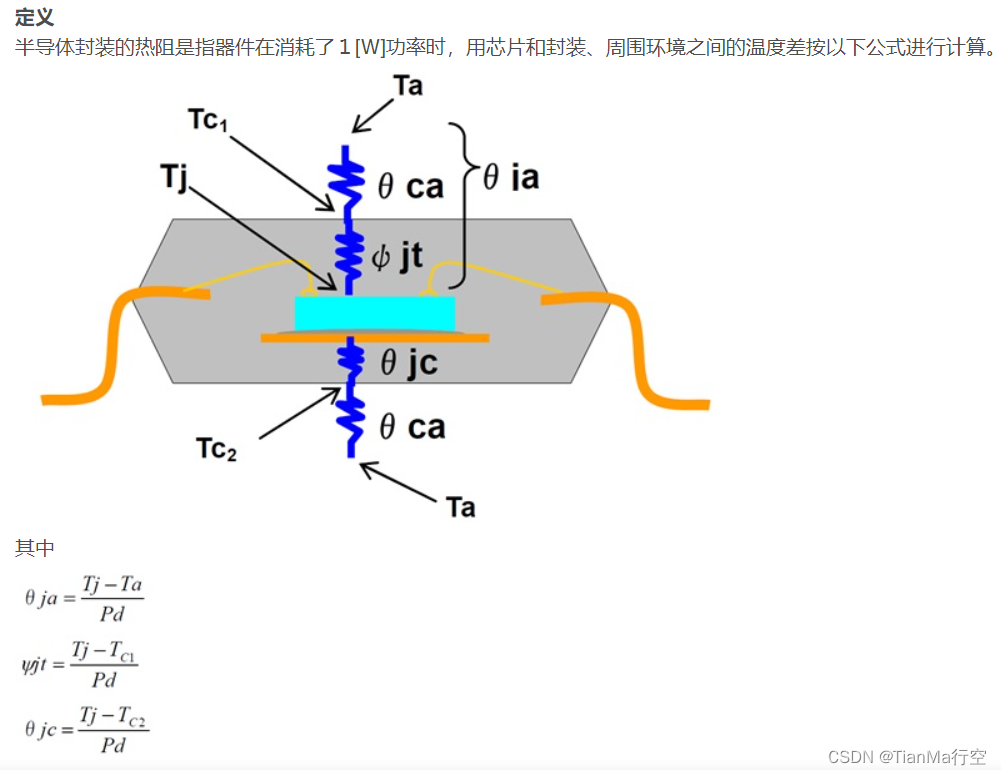

 一、定义：

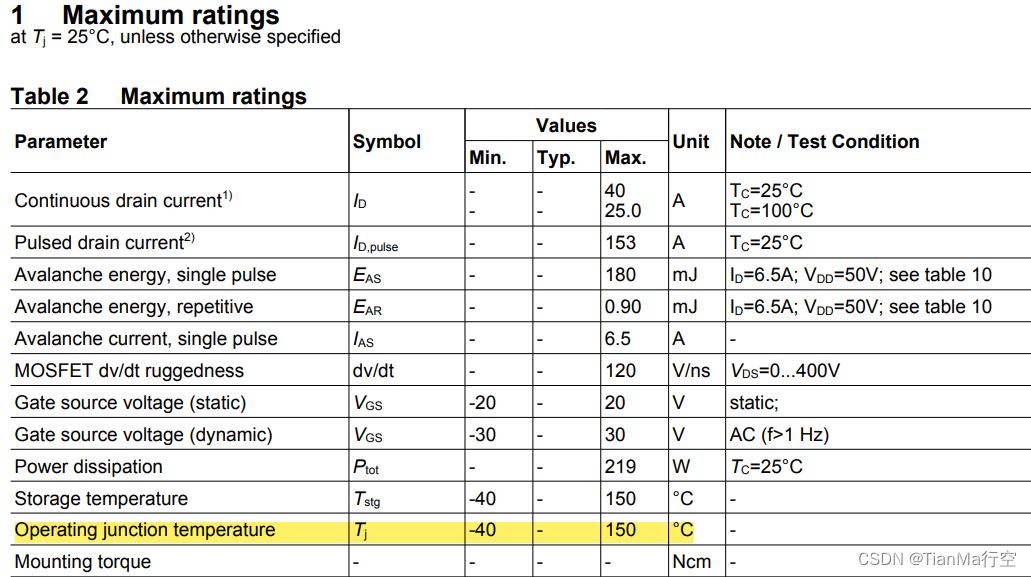

二、下面以IPL60R060CFD7参数说明：

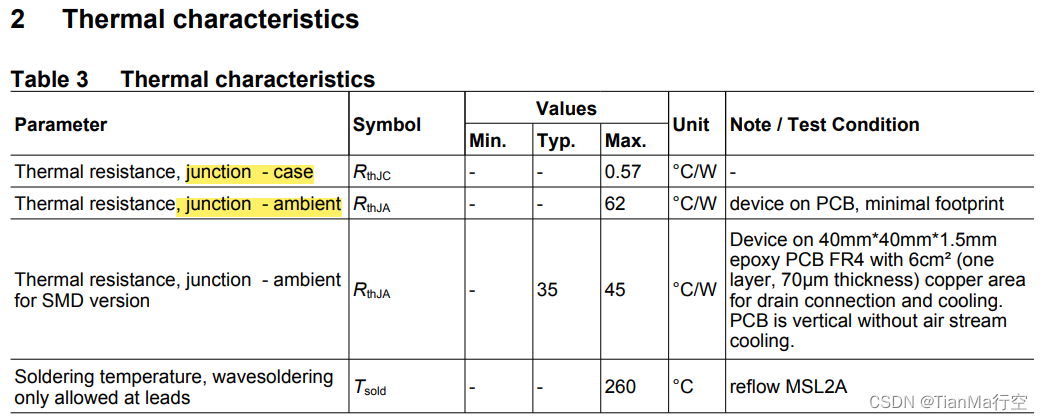

 当测试Thermal时，已经从测试Thermal设备中读出case温度Tc，上图datasheet中给出的Tj到case的热阻为0.57°c/W，所以只需要算出该MOS消耗的功率P【驱动功率+开关损耗+导通损耗；应当远小于器件手册中给出的耗散功率Power dissipation】，就可以利用公式Tj= Tc+P*Tthjc 得到大致的结温Tj。

三、参考文献：https://blog.youkuaiyun.com/chenhuanqiangnihao/article/details/112554161
