利用micro_ros实现esp32与ros2的通讯

利用micro_ros实现esp32与ros2的通讯

参考：https://github.com/micro-ROS/micro_ros_arduino

https://blog.youkuaiyun.com/ZhangRelay/article/details/101394537

---

• micro_ros可以理解为一个运行在嵌入式平台的轻量级ros，其好处是建立了一套上位机平台(主要运行ubuntu+ros)与下位机平台(MCU)的通讯机制，包括串口、UDP、wifi等，省去了我们编写通讯协议的烦恼。

• 这套通讯机制最大的好处是可以将下位机平台(MCU)当作ros中的一个Node，实现topic的发布、订阅，以及service、action等等。可以说是无缝兼容ros。

• 个人粗浅的理解，ros最大的方便就是提供了一个基于Node的分布式通讯机制。

本文所用安装环境：

• 上位机：旭日x3派 (ros2 foxy+ubuntu 20.04)
• 下位机：M5stack Atom Lite（esp32 core）

0. micro_ros与micro_ros_arduino的安装

参考我之前写的一篇记录https://zhuanlan.zhihu.com/p/540924221

特别注意：

• 2GB内存的旭日x3派开启swap，否则micro_ros_agent的build过程容易内存不足；
• 网络环境务必能够通畅无阻的访问github，否则大概率失败！

1. 下位机配置

1.1 arduino支持包安装

我这里使用的下位机是M5stack Atom Lite，其核心是esp32，但我用arduino框架进行开发。

理论上，所有支持arduino开发的嵌入式平台应该都可以。

注意：务必安装自己嵌入式平台对应的arduino支持包。

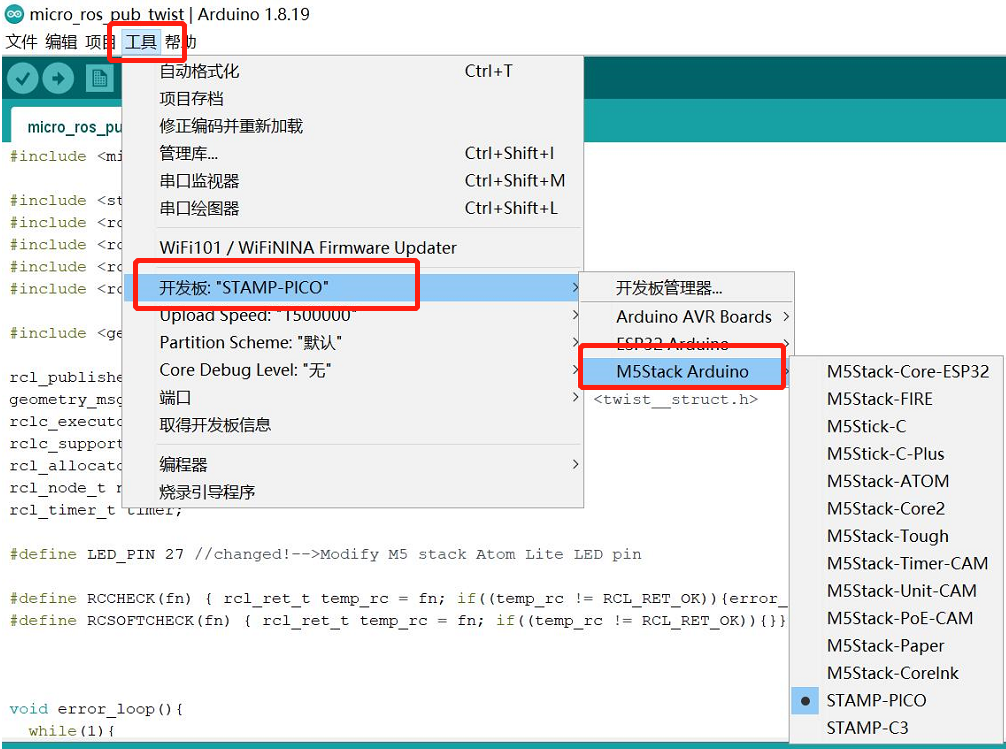

正确安装M5stack支持包后，在开发板管理中应该出现M5 stack相关的信息。

1.2 下位机代码

#include <micro_ros_arduino.h>

#include <stdio.h>
#include <rcl/rcl.h>
#include <rcl/error_handling.h>
#include <rclc/rclc.h>
#include <rclc/executor.h>

#include <geometry_msgs/msg/twist.h>  //changed!

rcl_publisher_t publisher;
geometry_msgs__msg__Twist msg; //changed!-->modify msg type <twist__struct.h>
rclc_executor_t executor;
rclc_support_t support;
rcl_allocator_t allocator;
rcl_node_t node;
rcl_timer_t timer;

#define LED_PIN 27 //changed!-->Modify M5 stack Atom Lite LED pin

#define RCCHECK(fn) {
      rcl_ret_t temp_rc = fn; if((temp_rc != RCL_RET_OK)){
     error_loop();}}
