1553B总线系统如何搭建？

这个图是1553B总线基本的拓扑图，一个1553总线系统中最多可以连接31个终端设备互联。

各个1553B终端都是通过短截线连接到总线上，总线的两端必须连接总线匹配电阻。

1553B总线使用屏蔽双绞线作为传输介质，互连线由主电缆和短截线组成。

1553B主电缆的最长长度一般不超过100米。如果主电缆的长度过长，需要考虑传输延时和传输线的影响，1米的电缆的信号传输延时为5.3纳秒。 例如，主电缆的长度为300米，则信号在主电缆上的最大传输延时约为1.6微秒。消息一发一收就是3.2微秒了。

短截线是将1553B终端设备连接到主电缆的电缆。 短截线的最大长度取决于它与主总线的连接方式，在直接耦合方式下，短截线长度不超过0.3米；在间接耦合方式下，短截线的长度不超过6米。

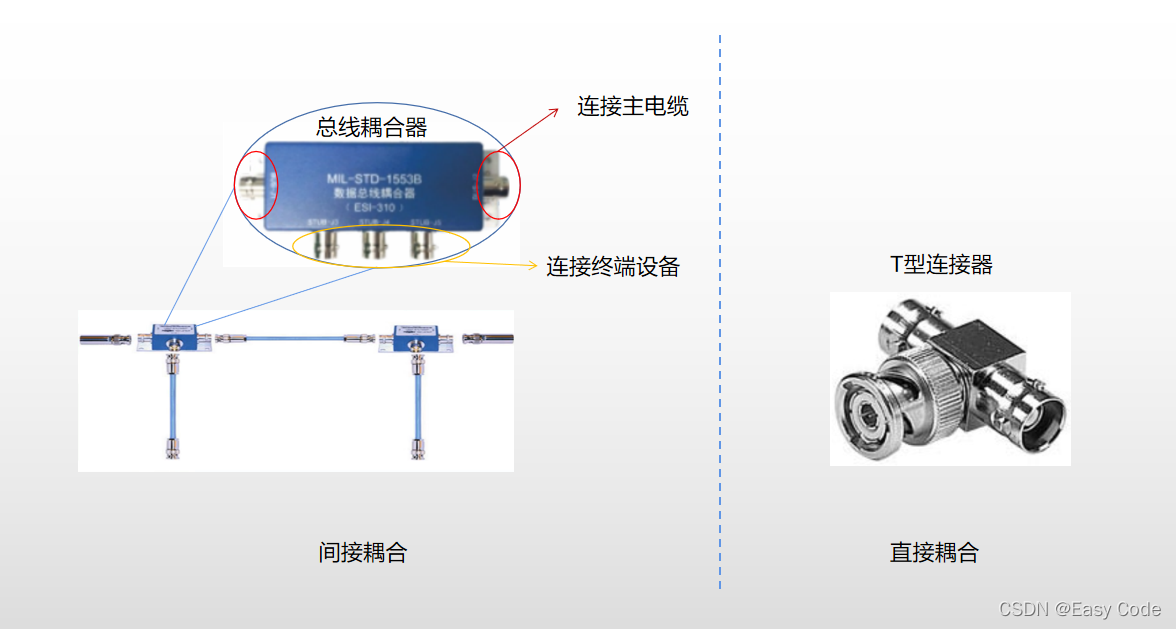

 间接耦合与直接耦合的区别

表面上看最主要的区别就是看下连接组件不一样

 间接耦合需要使用这种总线耦合器连接1553B主电缆与短截线，1个耦合器可以扩展1至8个短截口。（一般耦合器两侧的接口用来连接主电缆，下侧的端接口连接终端设备） 。

直接耦合是使用这种T型连接器连接1553B主电缆和扩展1553B终端设备。

实际应用中，应尽量使用间接耦合方式，避免使用直接耦合方式：主要为了传输稳定、安全。

那么实际中1553B总线系统是怎么搭建呢？

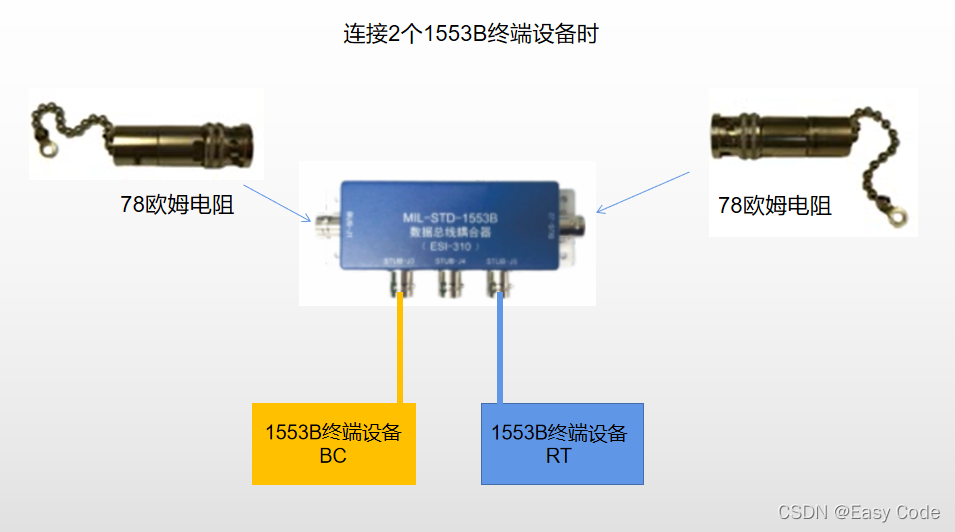

一般使用1个总线耦合器和2个终端电阻即可实现2个1553B终端设备的连接。

在实验室测试中，经常会遇到将使用2个1553B终端设备组成一个简单的1553B总线系统，通常一个终端为BC，另外一个设备为RT。



绝大多数的1553B总线都是双冗余的系统，双冗余总线包括一个主总线（Bus A）和一个从总线（Bus B） 在连接过程中，要保持Bus A和Bus B总线的相互独立，不要使用一个总线耦合器将Bus A和Bus B总线连接在一起。

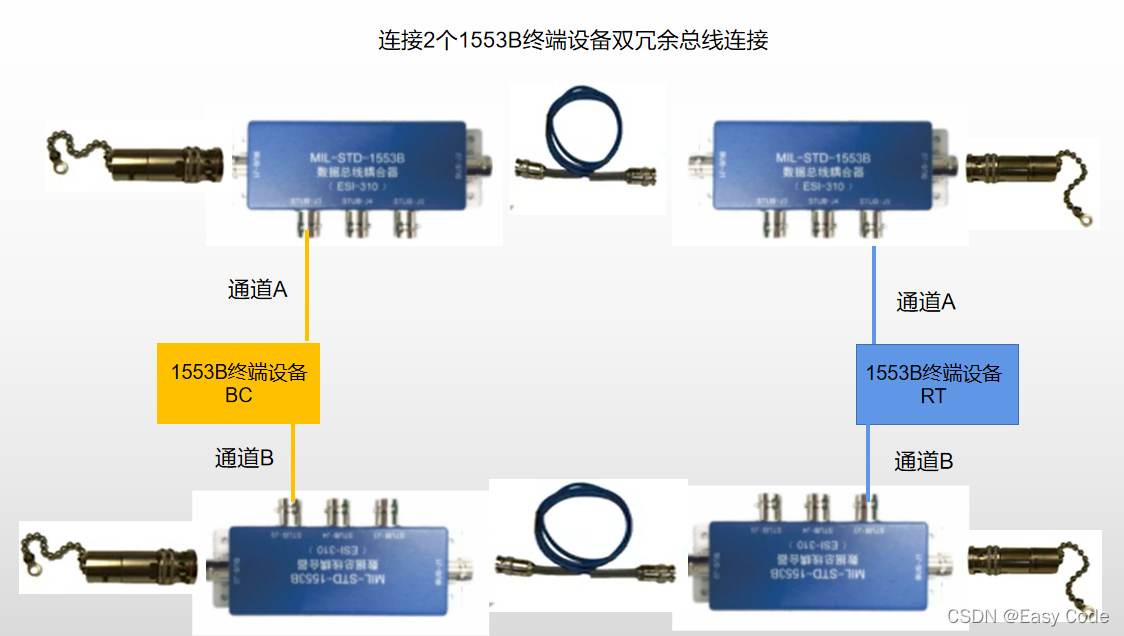

 这如果采用两个总线耦合器，上图的连接方法跟前面一种效果是等价的。

 跟上图连接两个设备等价的双冗余连接方式，还可以是这样。

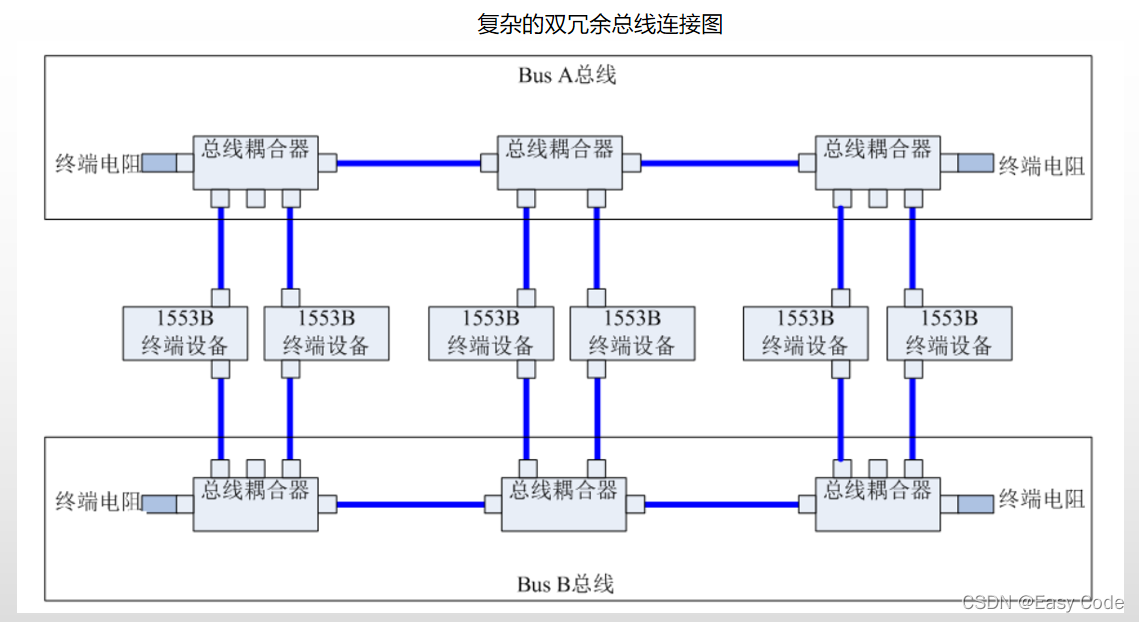

 遇到更复杂大型的1553B总统，就需要大家根据实际情况举一反三了。

以上内容希望对大家有帮忙。
