本文介绍了如何使用西门子PLC1200通过Modbus RTU协议读取E+H流量计数据，并详细阐述了数据的高低字节转换过程，以及如何将转换后的数据利用S7通讯传送到1500PLC的步骤，包括设置参数、转换指令、PUT指令的配置等。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

E+H流量计，如果采用Modbus通讯方式，必须将读到的数据进行高低字节转换，才能获取正确的数值！这是与国产流量计不同的地方，试了很多方法才搞定。

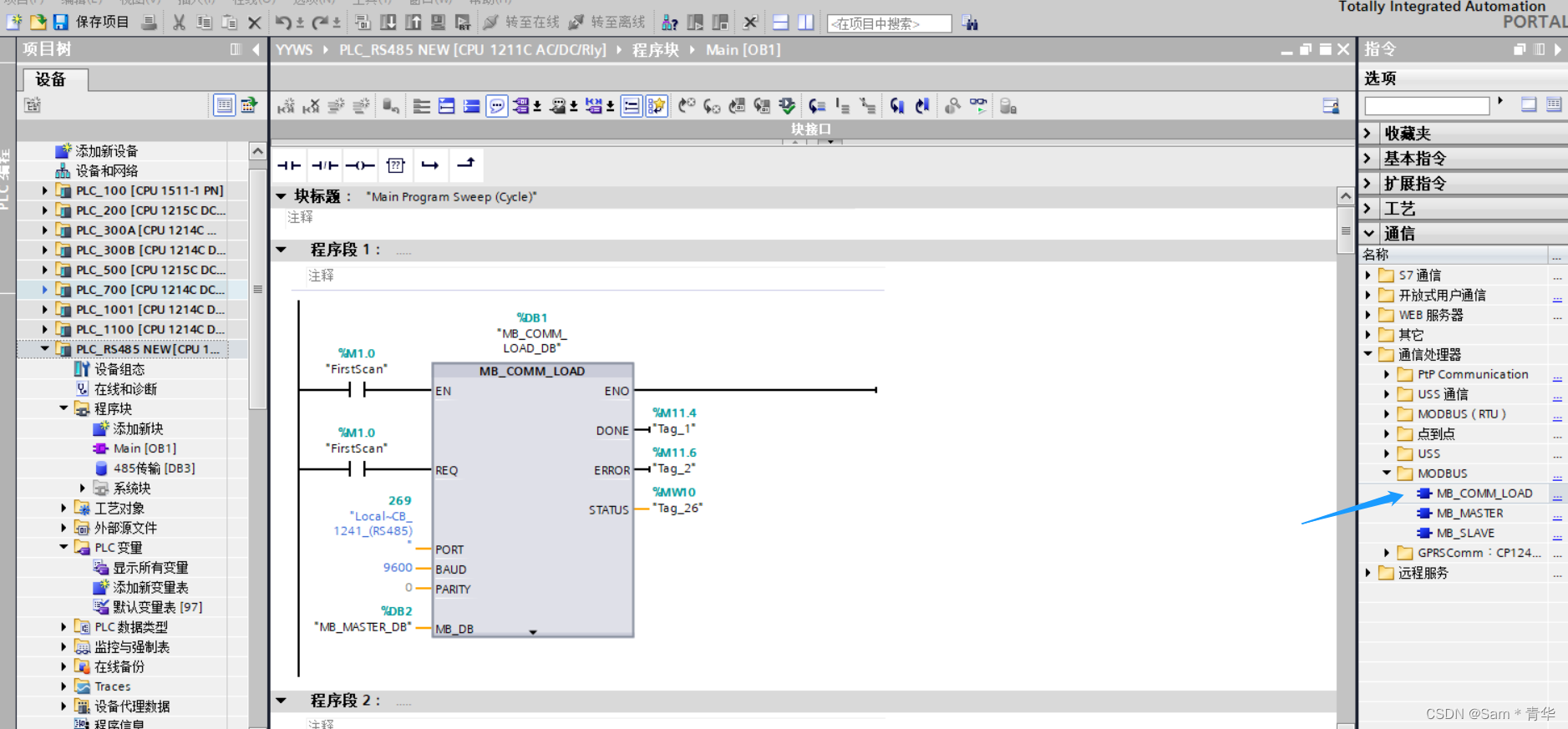

1.建立MODBUS 通信，填相关参数

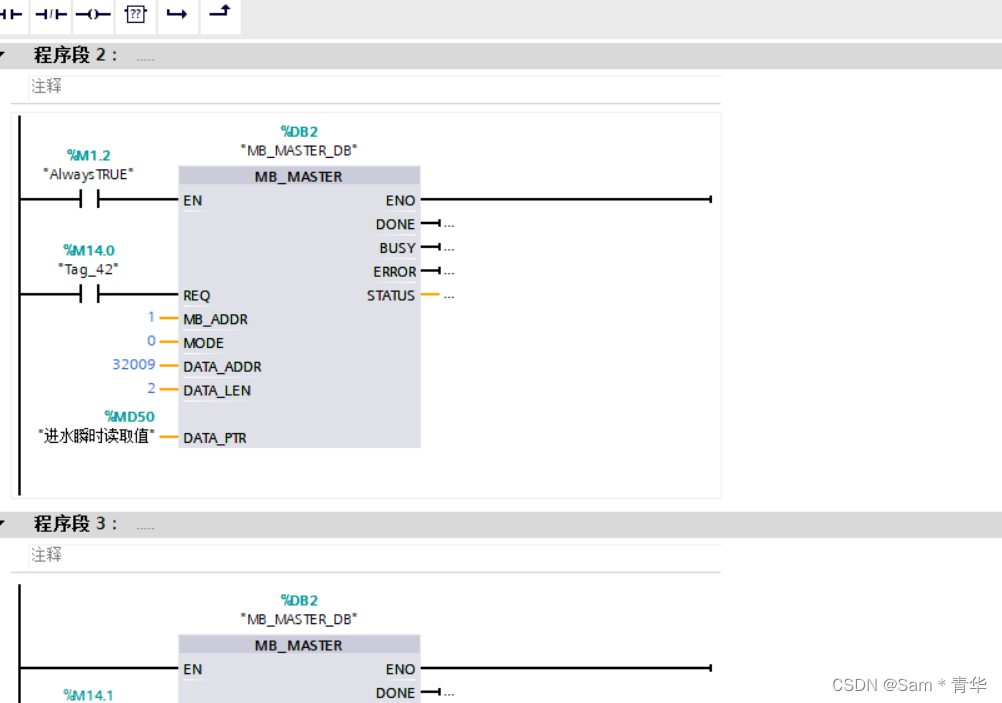

2. MASTER指令块，读取2个字。

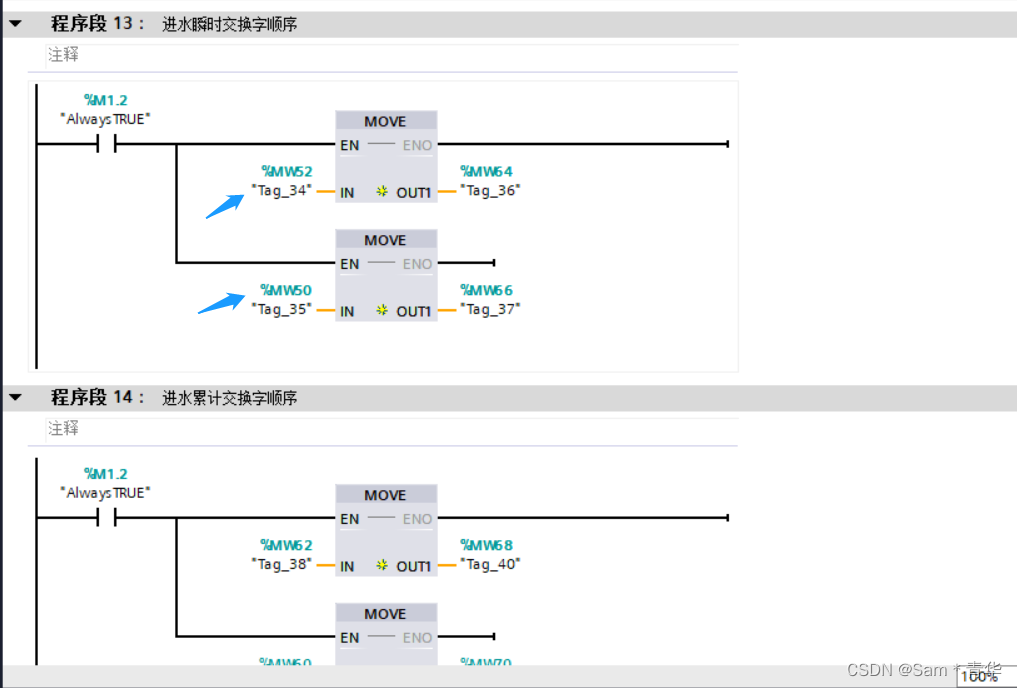

3.将读到的数据，用move指令进行高低字转换。

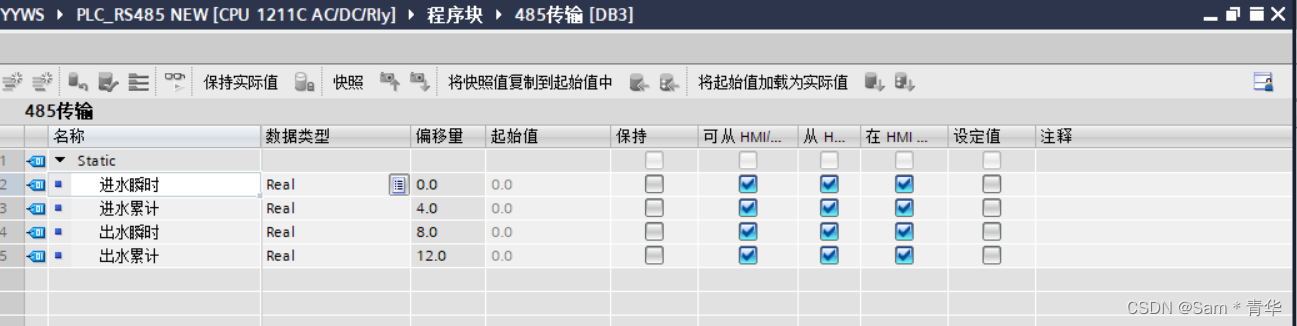

 4.新建DB块，后面PUT指令要用到

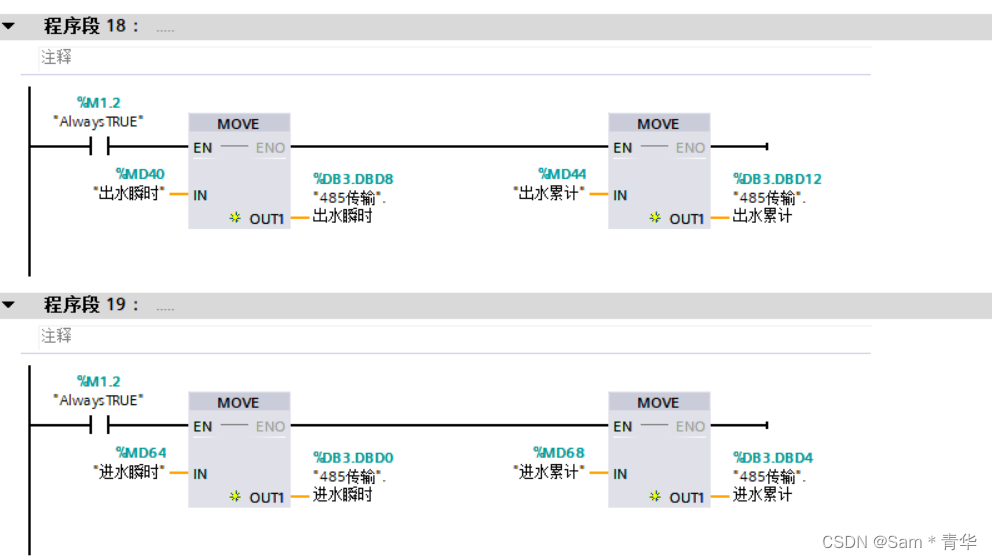

5.将采集到的流量数据，传送到DB块里



6.属性设置里，这里必须勾选上
