虚拟化部署ESXI6.7跑多个vm server系统

一、虚拟化主要部署：

1、已经安装好ESXI6.7的专业服务器一台，已配置IP地址或已从局域网的DHCP服务器获取到IP地址（本文以从DHCP服务器获取的IP为例，工业环境中一般数量庞大的终端都采用自动分配ip，而不会手动分配ip）。
2、有效ESXI序列号，解决60天试用期问题（百度一下）
3、把ESXI主机的ip地址与mac对应关系固定到DHCP服务器中，防静态IP与DHCP分配IP冲突
4、各类ISO：CentOS7、winserver2008、winserver2012、winserver2016、winserver2019（系统之家基本都有）
5、创建新vm server虚拟机，安装CentOS
6、部署vm winserver的远程桌面

二、配置ESXI主机

1、使用有效序列号，解决60天的评估使用期问题

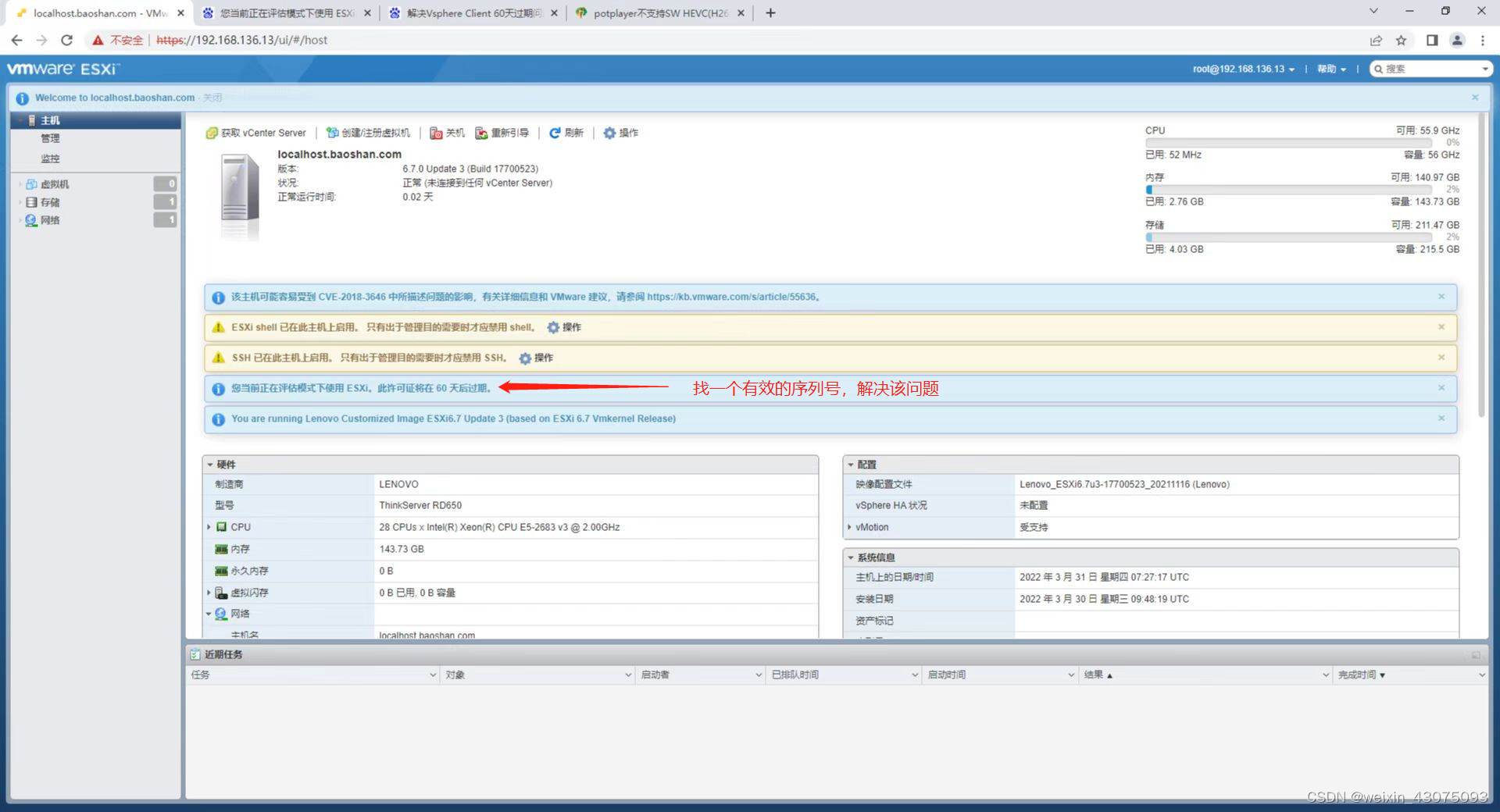

（1）评估模式属于试用期

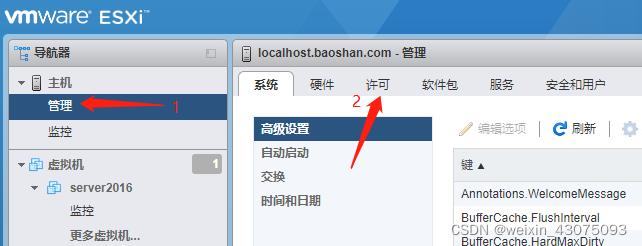

（2）点 “主机” 下的 “管理” ，再点“许可”，如下图

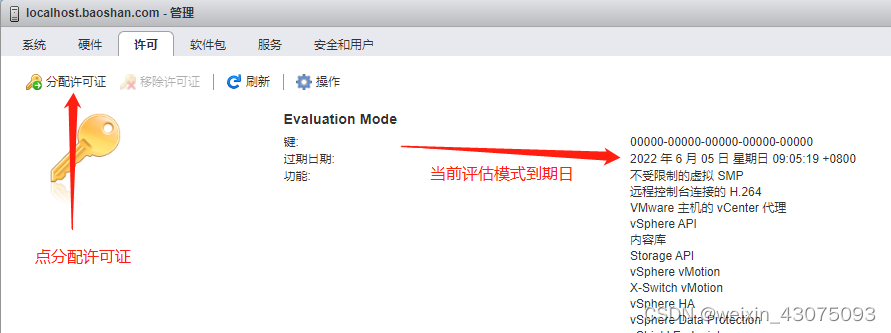

（3）观察评估模式到期日，再点分配许可证，如下图：

（4）从分配许可证的对话框中填入有效的许可证号（百度一下，到处都是，不要学我第一次傻傻的从优快云花48积分下载），然后点检查许可证，如下图

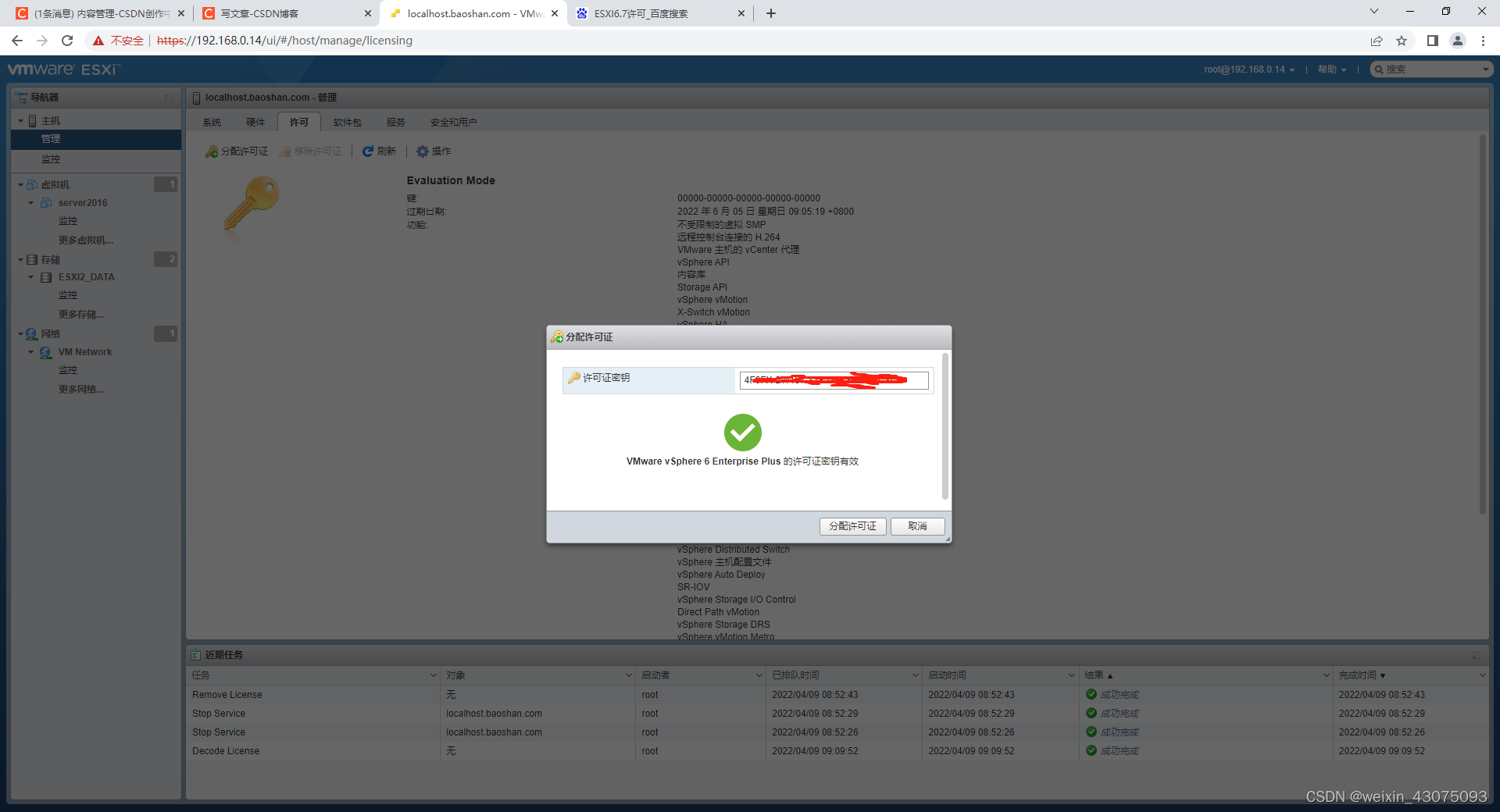

（5）检查许可证有效时，点分配许可证，如下图：

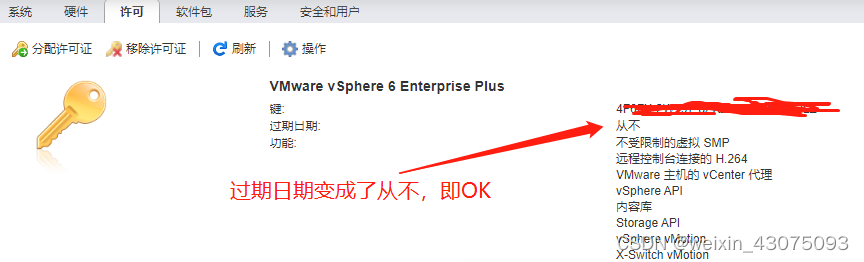

（6）然后可以看到，过期日期为“从不”，就OK了，如下图：

2、上载各系统的ISO安装文件到存储中

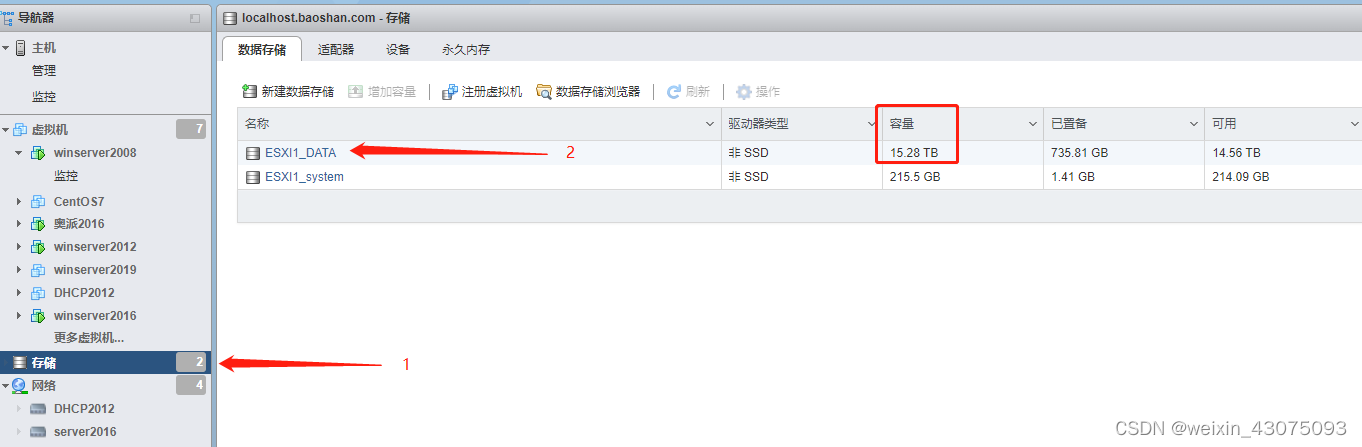

（1）在导航器中，先点存储，再点你将放各系统ISO的存储，我这里有一个已经做好的阵列存储，自然选它，不知道阵列存储如何来的，请看上一篇文章

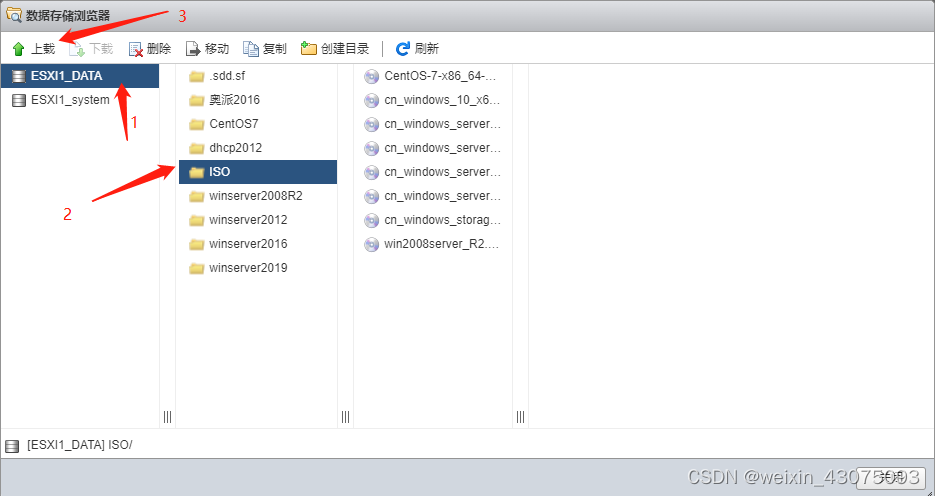

（2）打开数据存储浏览器后，点上载，再选中事先准备好的各系统ISO文件，确定，如下图

（3）根据你的网络速率与存储速率，等待上载任务完成，百分比进度条

3、在DHCP服务器把ESXI主机获取的IP地址固定，防该IP被分配给别的终端而导致冲突

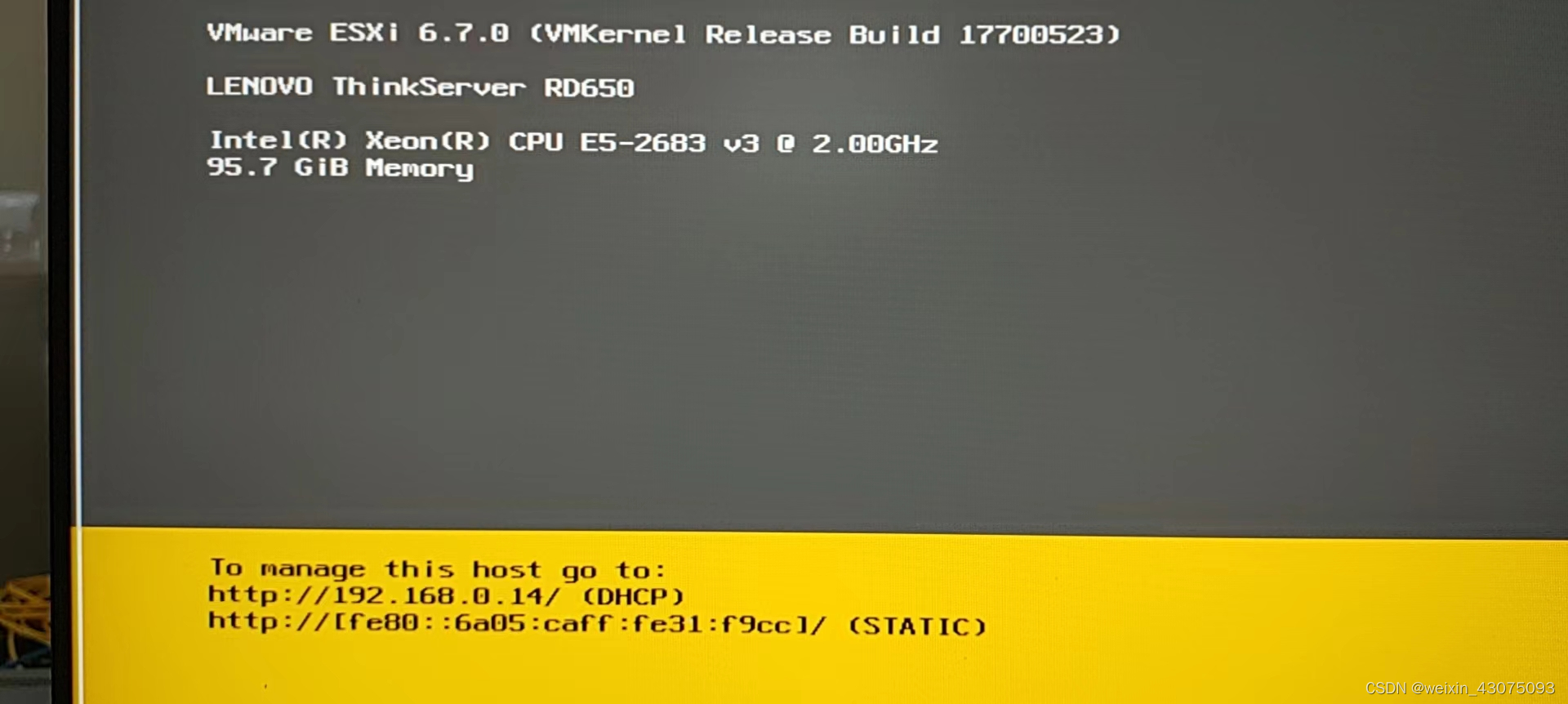

（1）查看ESXI主机的IP地址

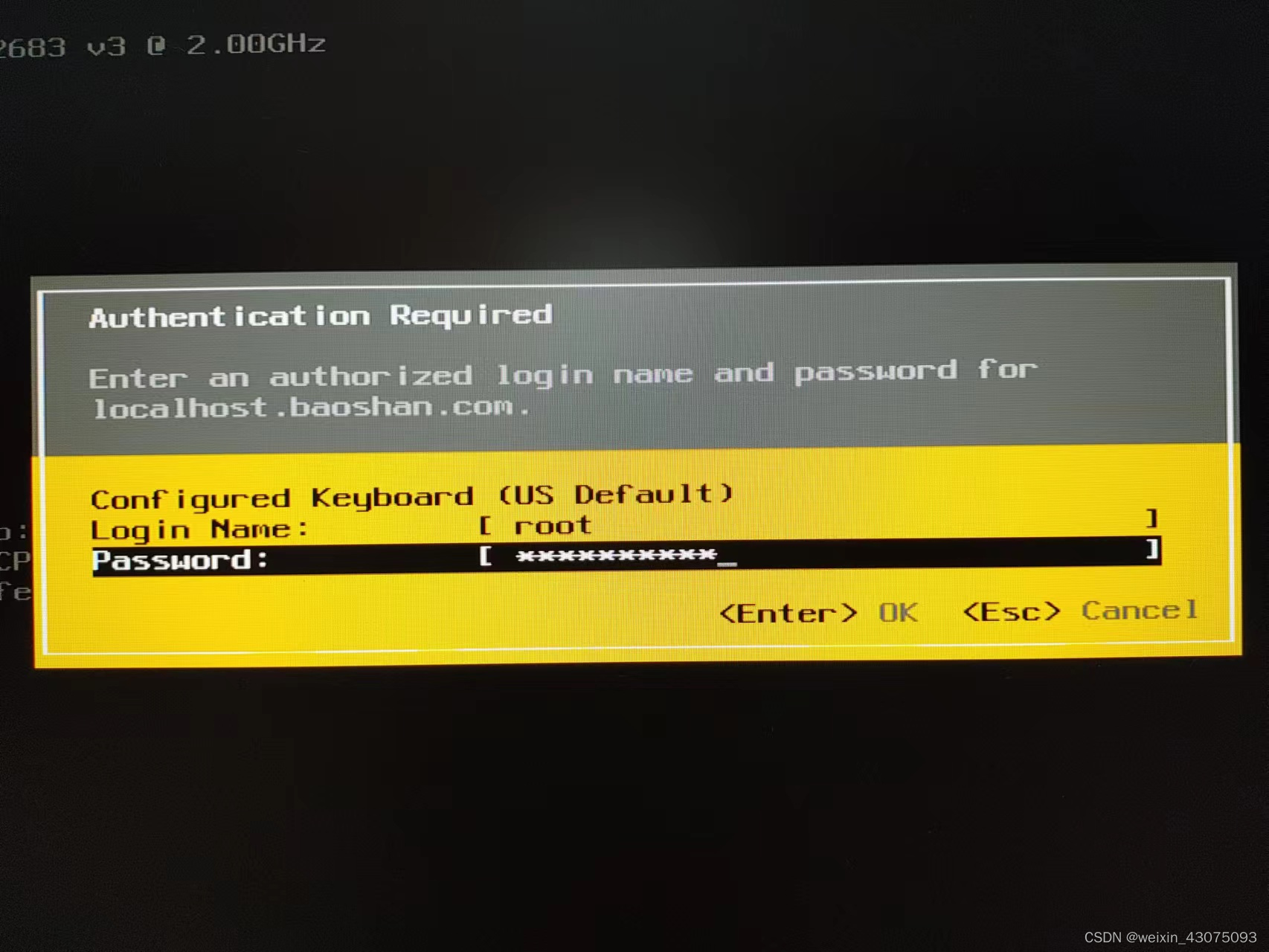

（2）按F2功能键登录到ESXI主机

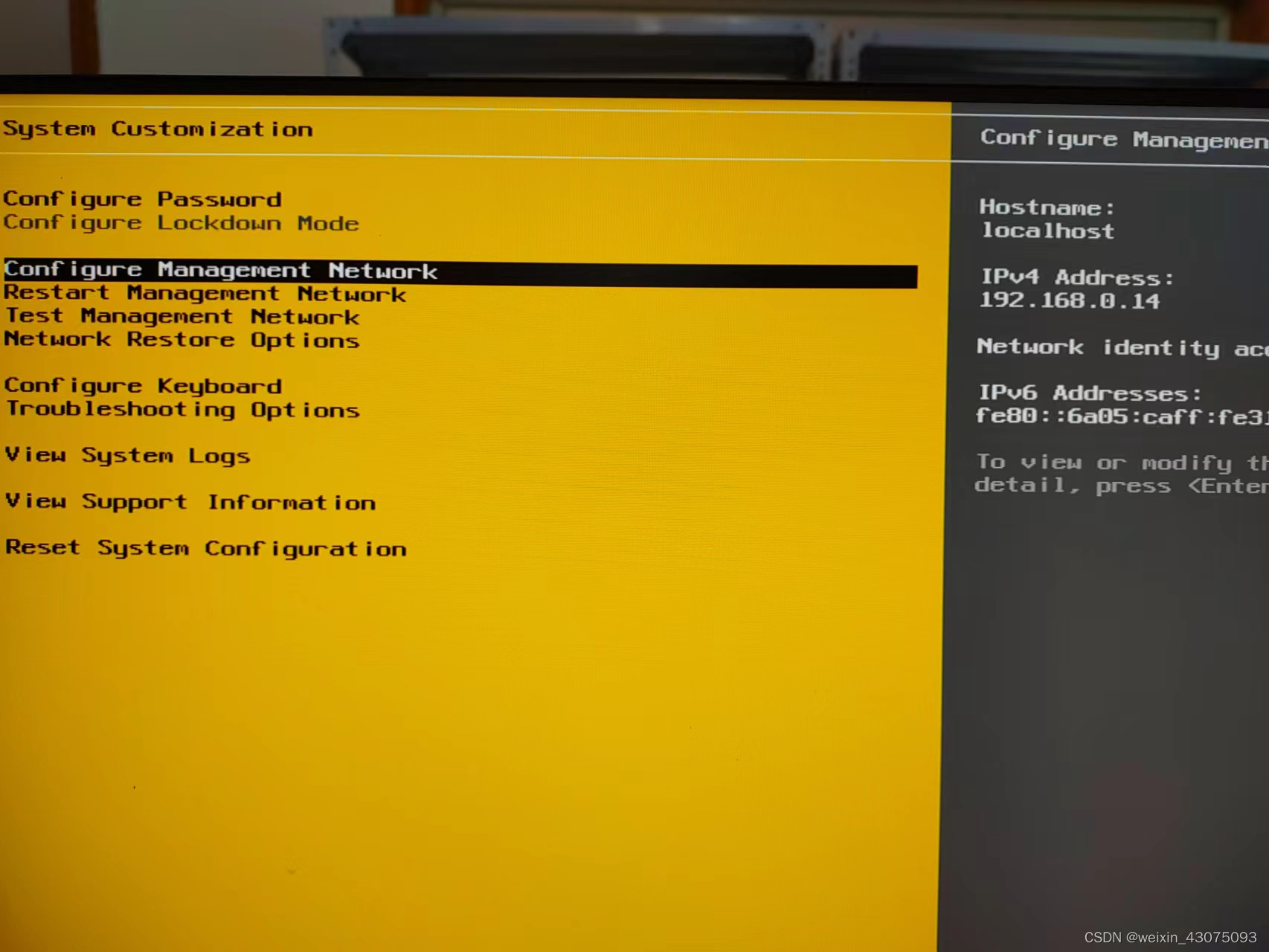

（3）配置ESXI的网络管理

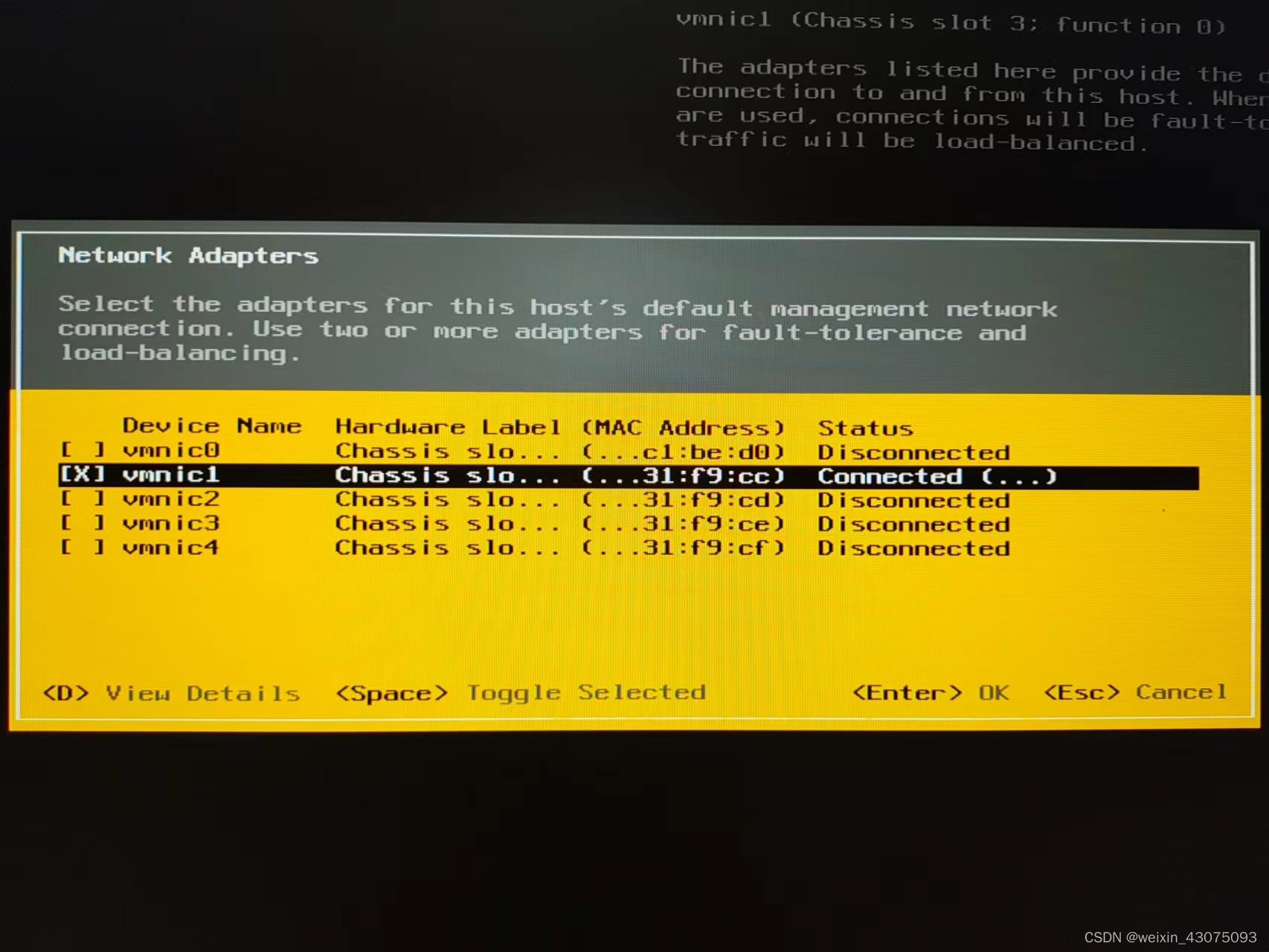

（4）以当前选中的网卡（ESXI管理网卡）为例，移动光标选中它

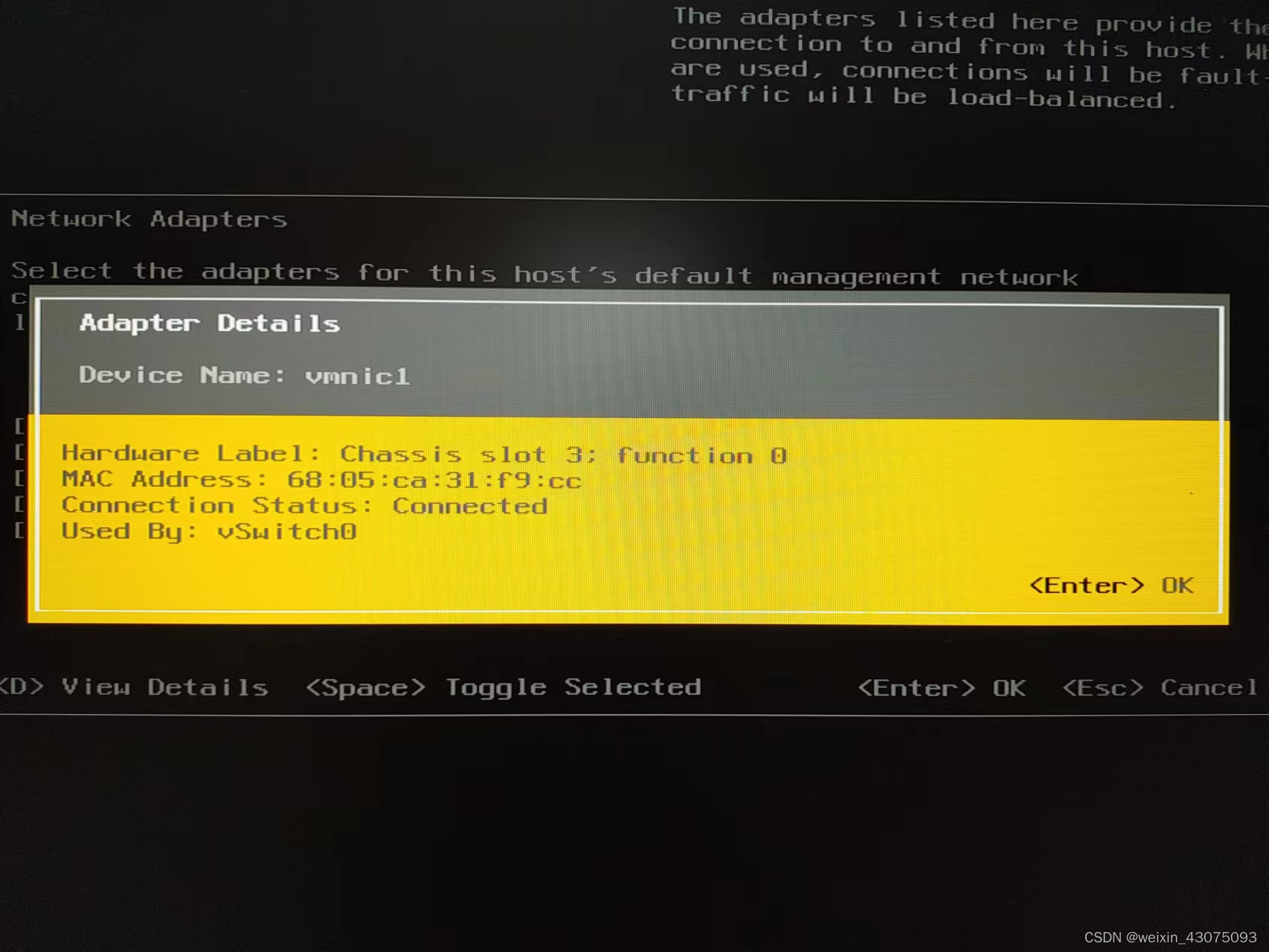

（5）按D键显示详细信息，此时记录下ESXI主机的管理网卡的ip地址与mac地址，再到DHCP服务器中查看对应的选项
（6）远程到DHCP服务器，查看对应的网段，找到IP地址与MAC地址的对应关系
根据记录，ip地址：192.168.0.14 mac地址：68:05:ca:31:f9:cc

（7）将这个IP地址与MAC地址的对应关系，右击添加到保留（ESXI主机与VM server服务器一般都采用静态的IP地址，为防静态IP地址与DHCP的分配出现冲突，所以我们把这个IP与MAC的对应关系添加到保留，就算ESXI配置为自动获取IP，也每次都是获取该相同的IP地址，管理员每次登录也不会担心ESXI主机的IP地址变化而无法登录）

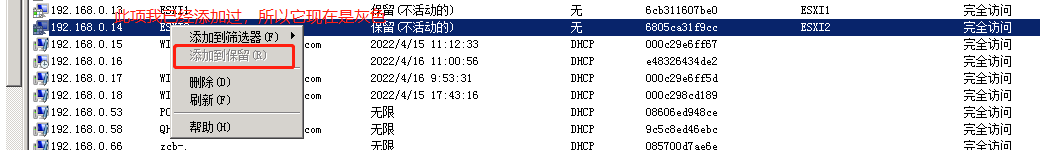

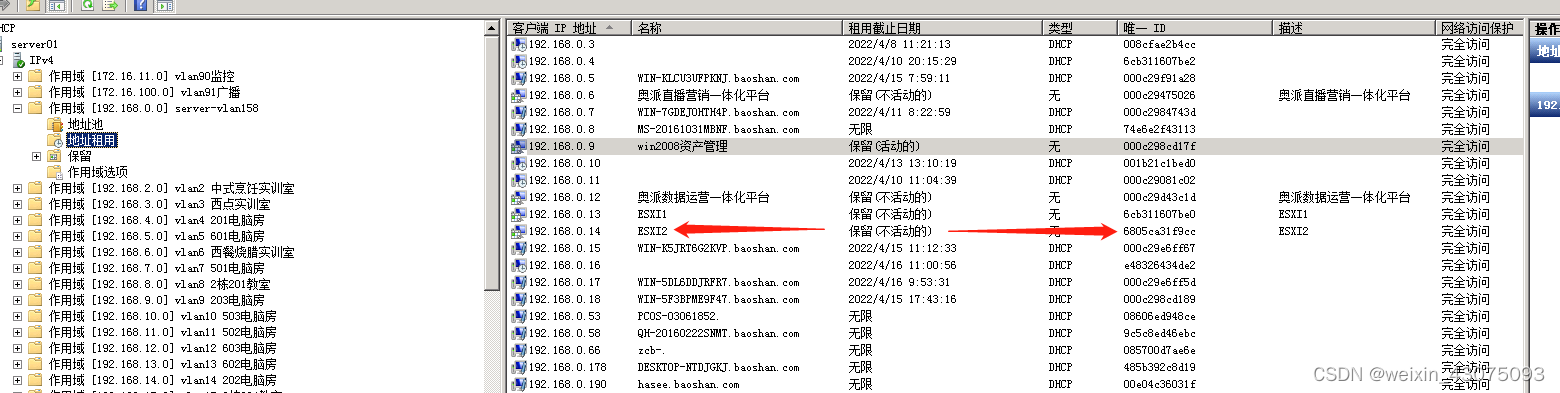

上图中，添加到保留为灰色，是因为我已经把它添加过到保留了，然后从左侧的地址池中可以看到保留地址出现了192.168.0.14对应的ESXI2，如下图

至此，我们完成了esxi主机的IP地址与mac地址对应关系，固定在DHCP服务器中，后面我们部署的vm server也采用同样的方法，使每台server运行都固定一个ip地址。而不会因dhcp租期到之后，而导致server的ip地址紊乱，而使每个业务对应的ip变化。

三、安装各虚拟机中的server

1、新建虚拟机

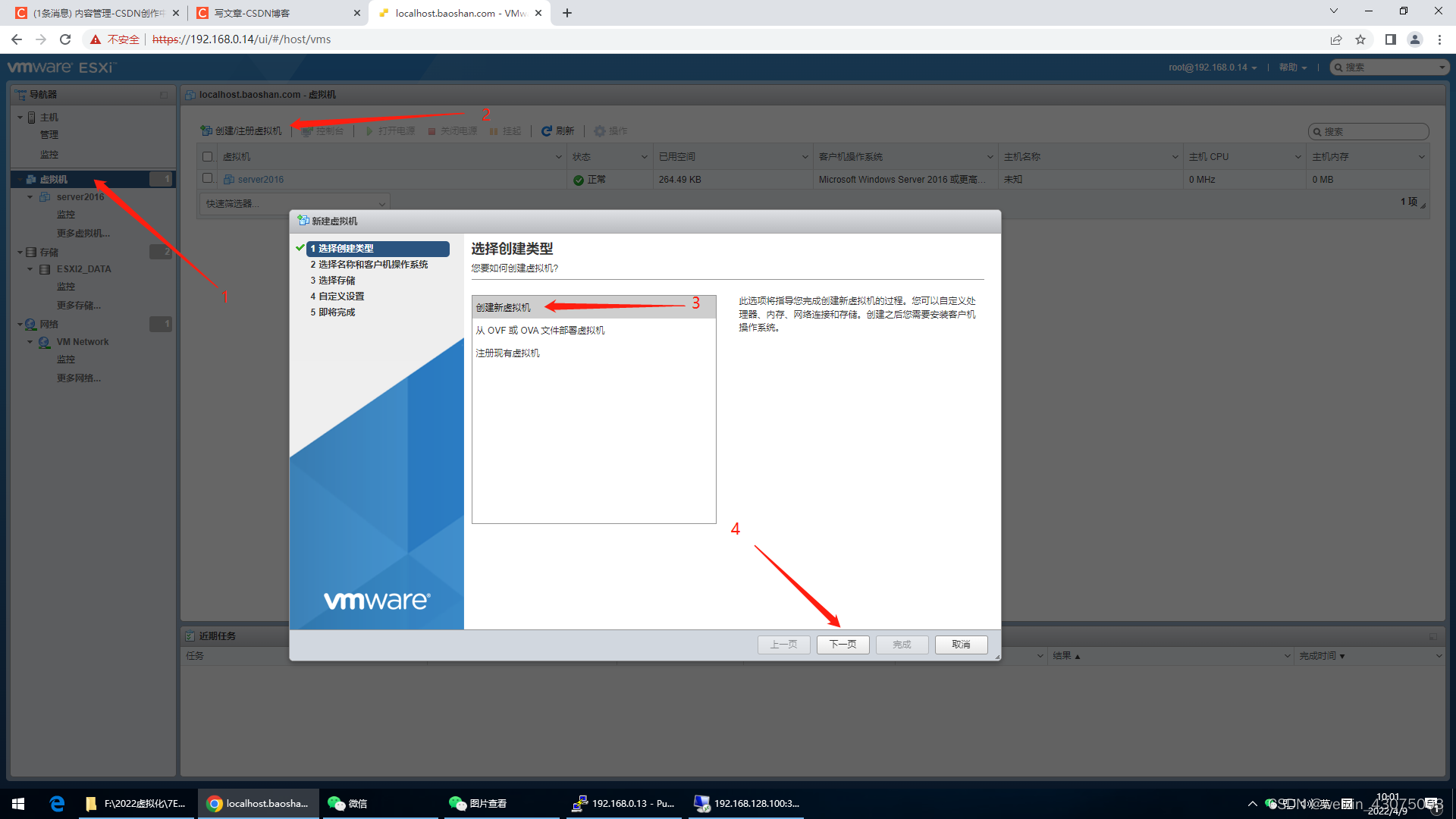

（1）选中虚拟机，创建新虚拟机，现在我们手头还没有OVF模板，所以直接点下一步，后期文章再部署OVF模板

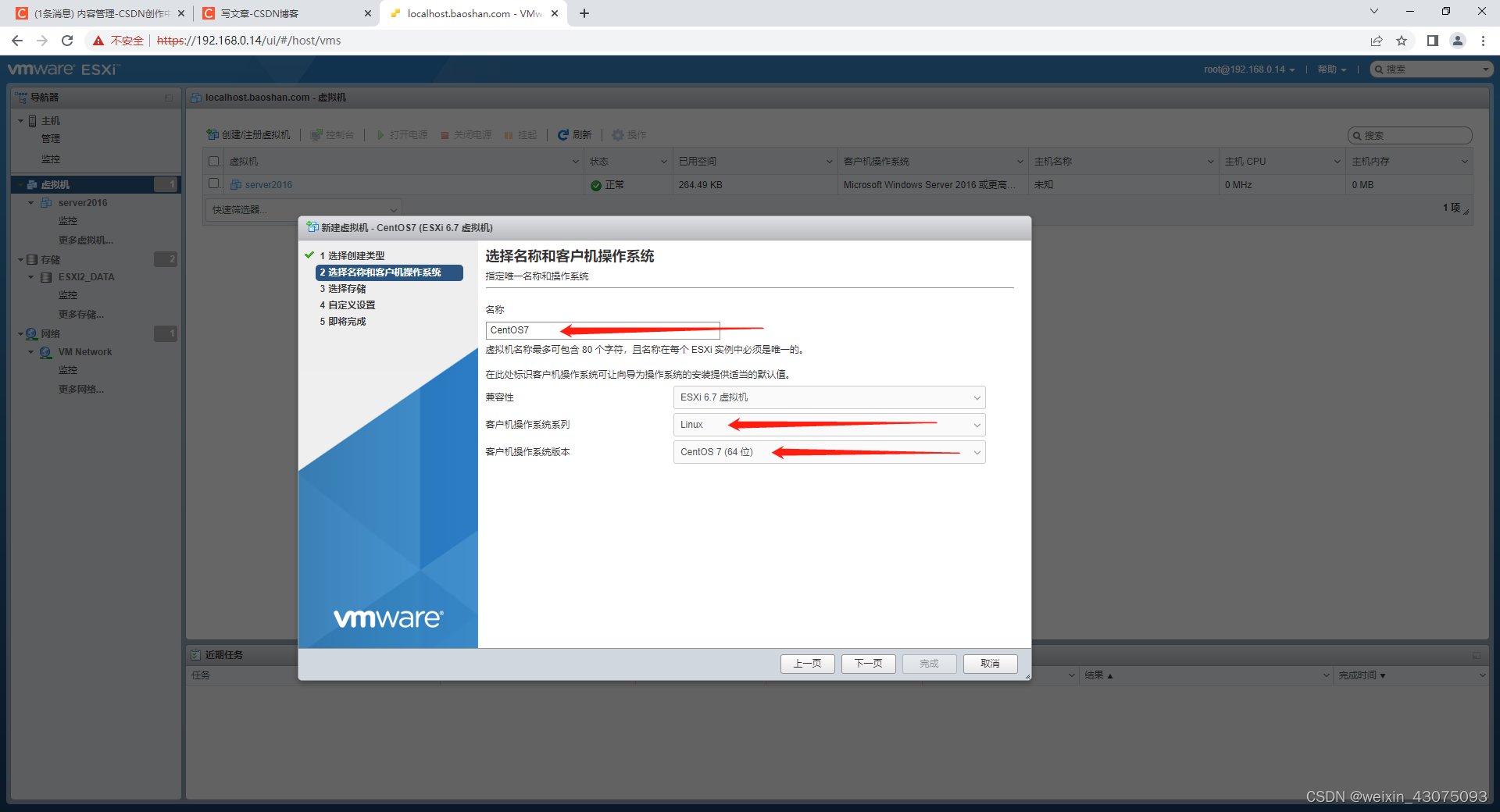

（2）给新虚拟机命名（一般工业环境中以vm server跑的业务名称与操作系统类型配合命名较为合适，此处我们仅以操作系统类型来命名）

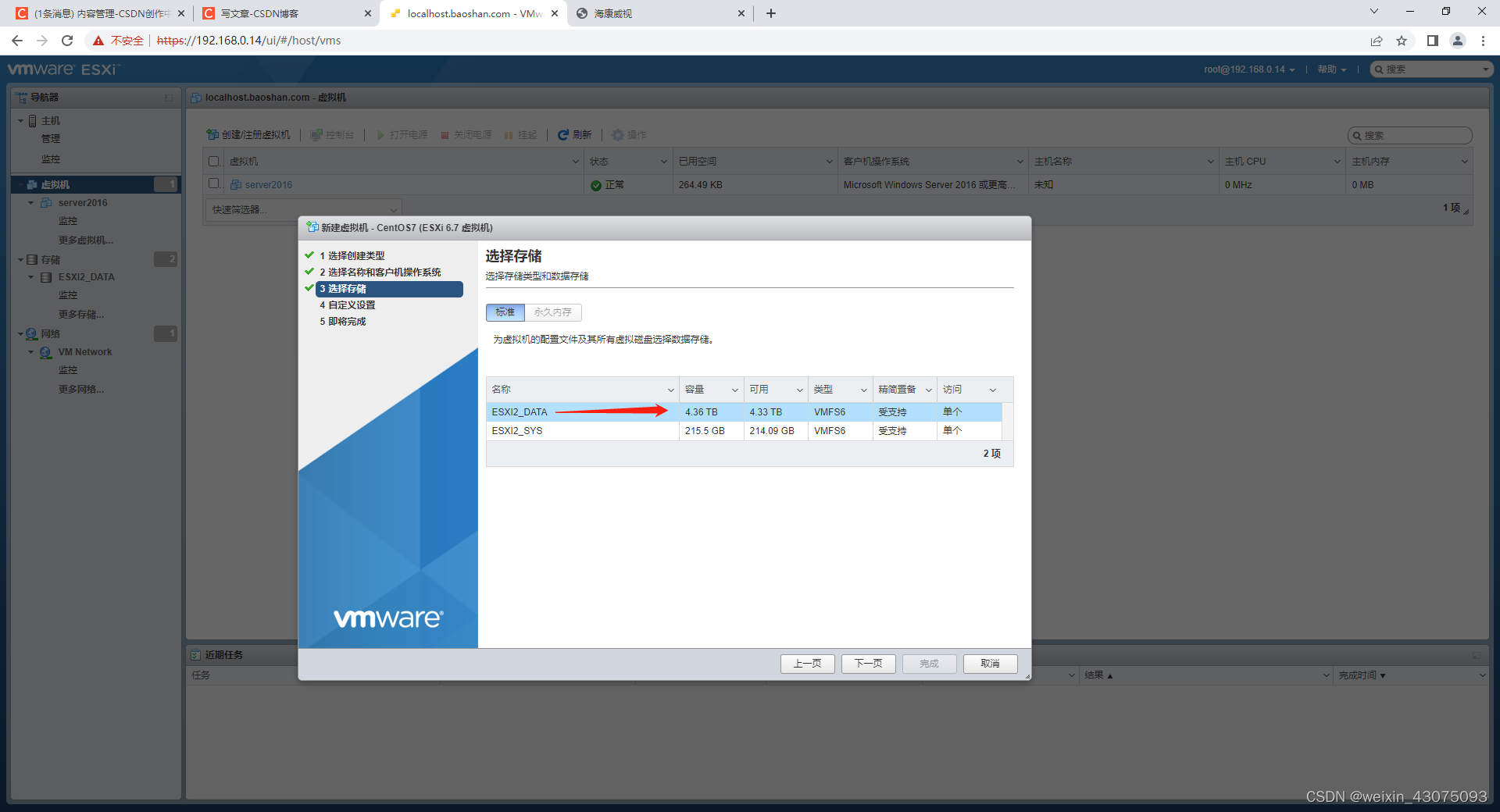

（3）选择新建虚拟机放在哪个存储中，此处我们选择已经创建并添加好的阵列存储

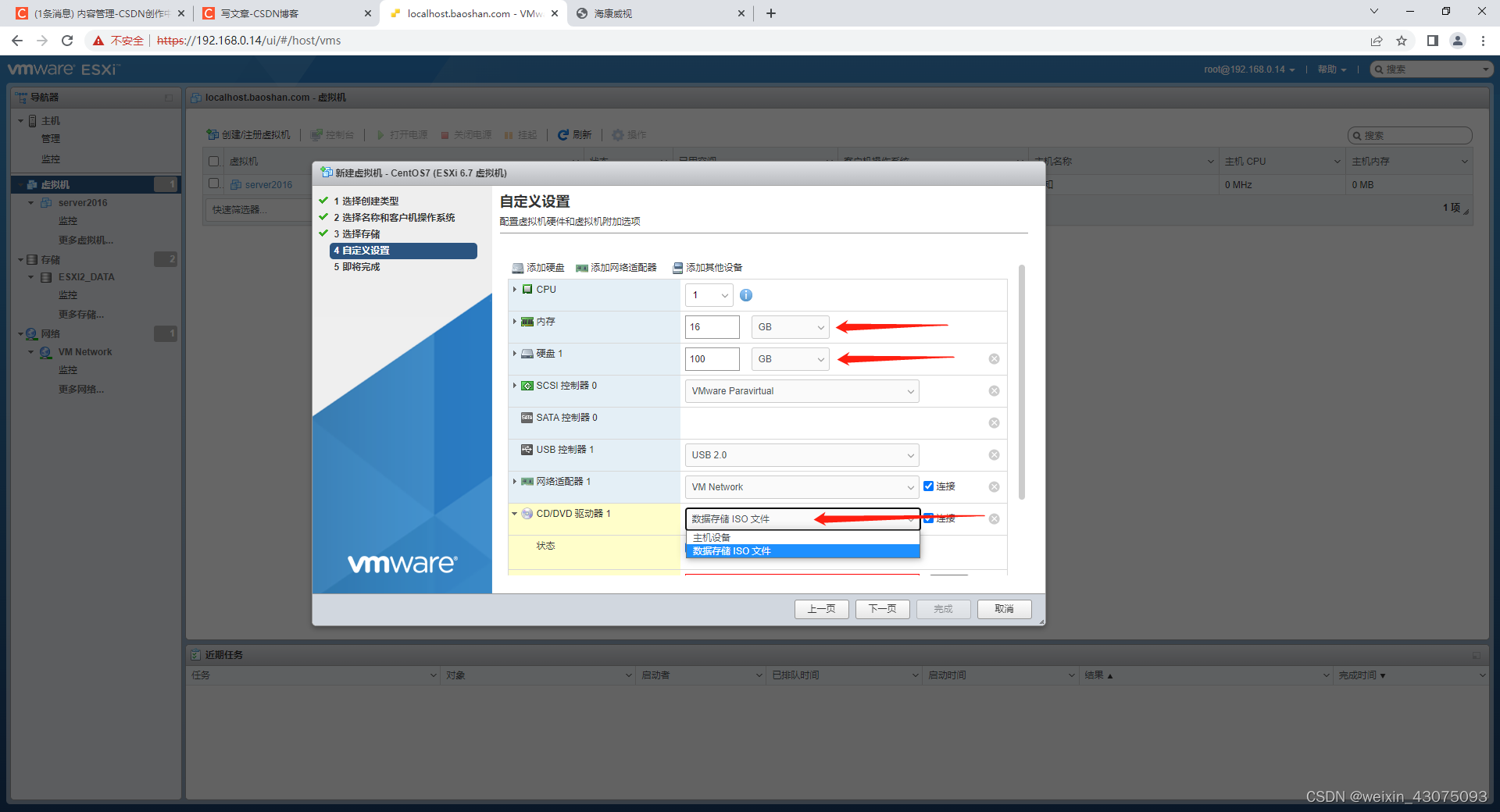

（4）定义新虚拟机的CPU、内存、准备安装系统用的ISO文件，其中CPU与内存定义根据你的物理机配置情况来定义，本ESXI是1块xeon 2683v的CPU，96GB内存，原则上虚拟机的定义范围不要超过物理机的实际硬件配置，否则将可能导致同时跑的其它系统无资源可用。

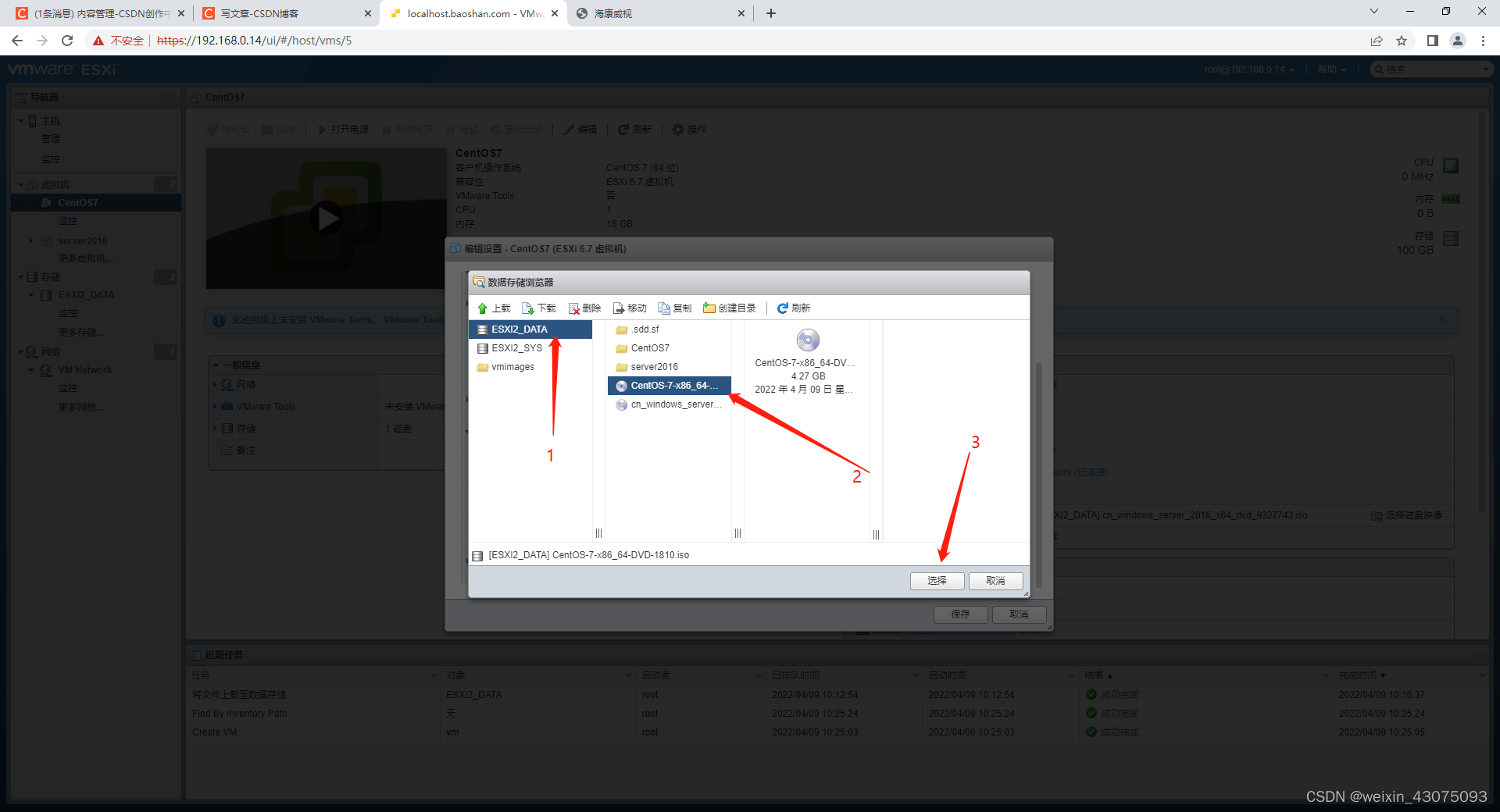

（5）选择给新虚拟机安装操作系统的iso文件，该文件在上一篇已经介绍如何上载到存储中，本文不赘述。

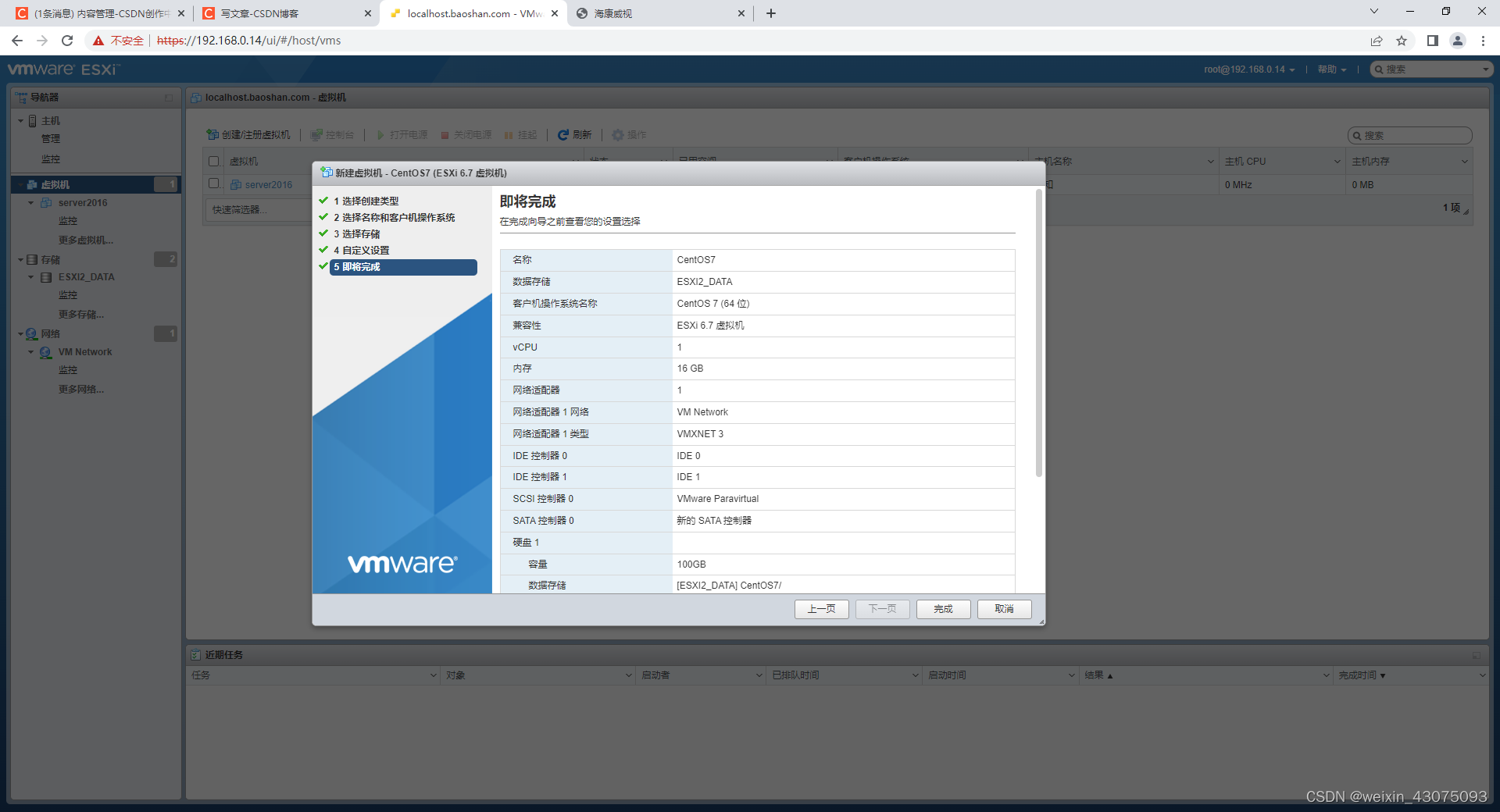

（6）完成虚拟机的新建

2、安装各server系统 （本文以安装CentOS7为例，相信winserver安装大家都已经很熟悉）

（1）打开电源，如下图

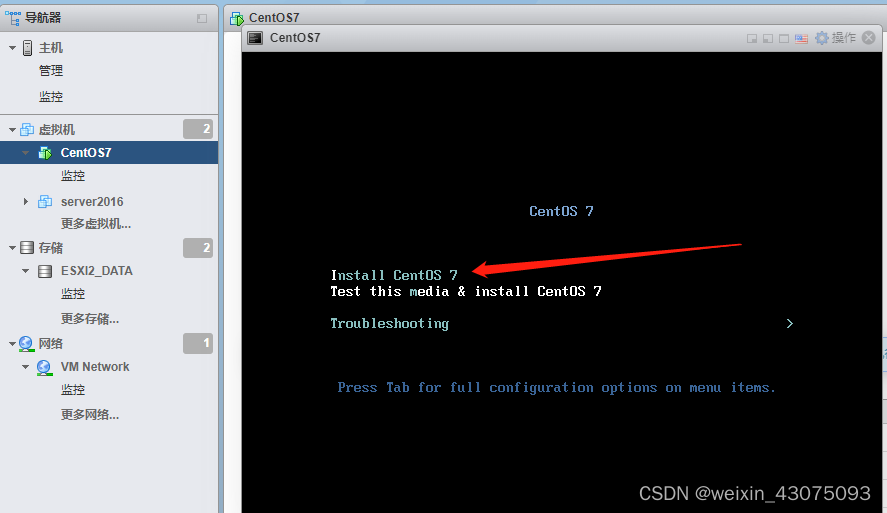

（2）选择install CentOS 7，如下图

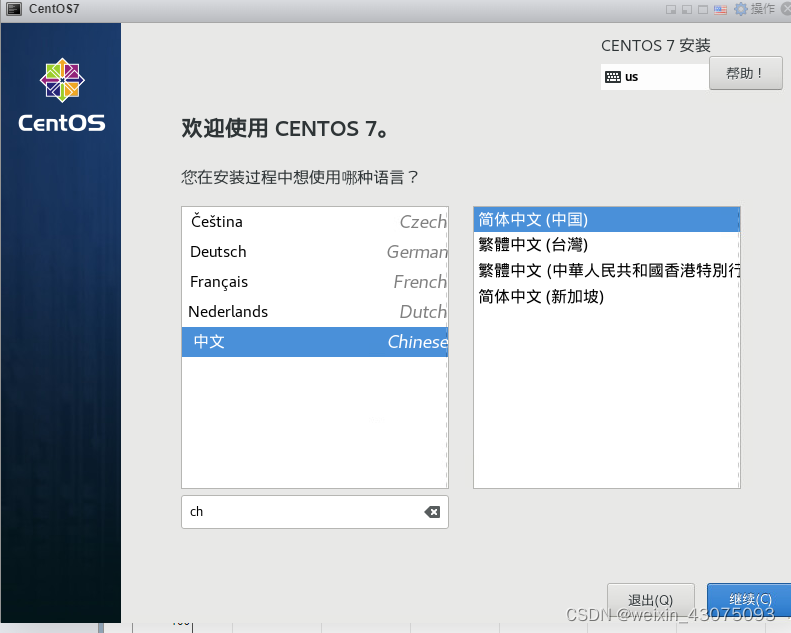

（3）选择语言，如下图

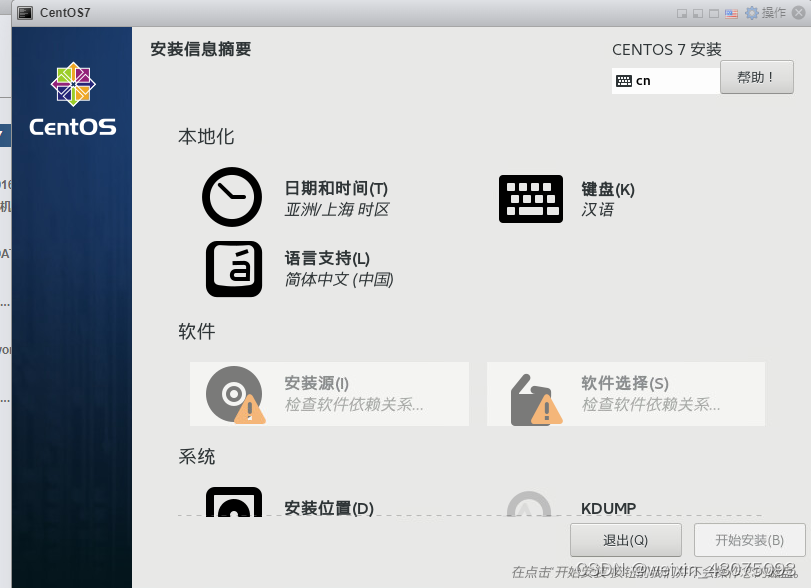

（4）设置软件与系统分区相关信息（对于boot、home、swap、ext4各分区的差异本文不赘述，大家可自行找相关资料了解）

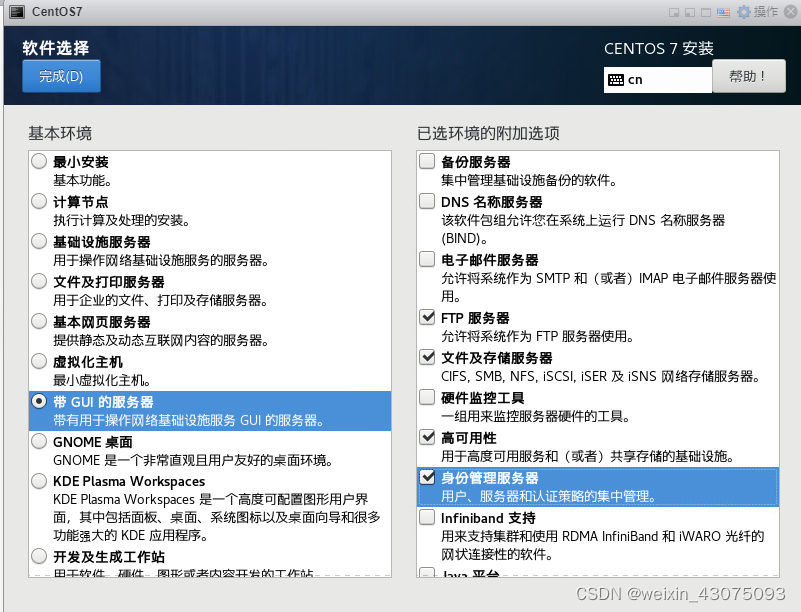

（5）在选择软件环境中，我们根据需求安装服务器，最小安装则无图形化界面，如下图

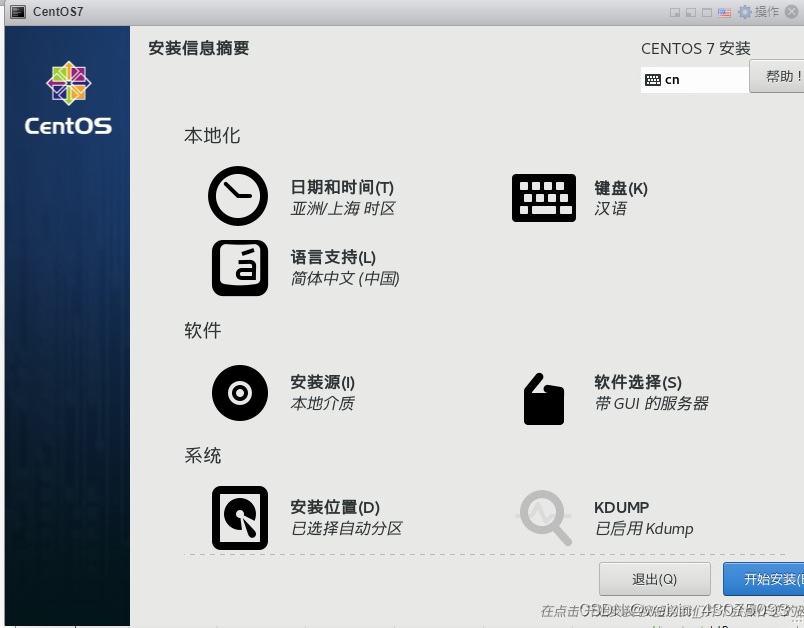

（6）所有图标变亮后，点开始安装，如下图

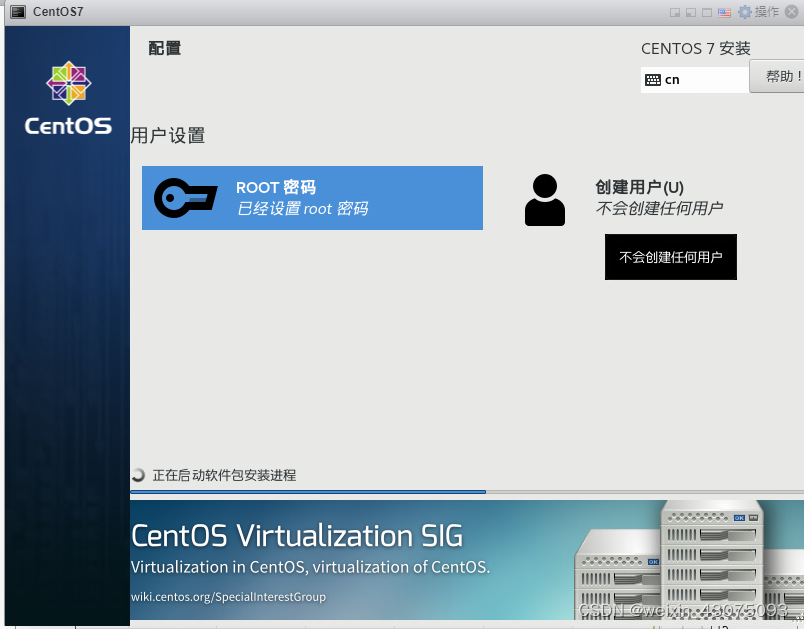

（7）在一边安装的过程中，设置好root用户的密码，超级用户密码不要忘记，如下图

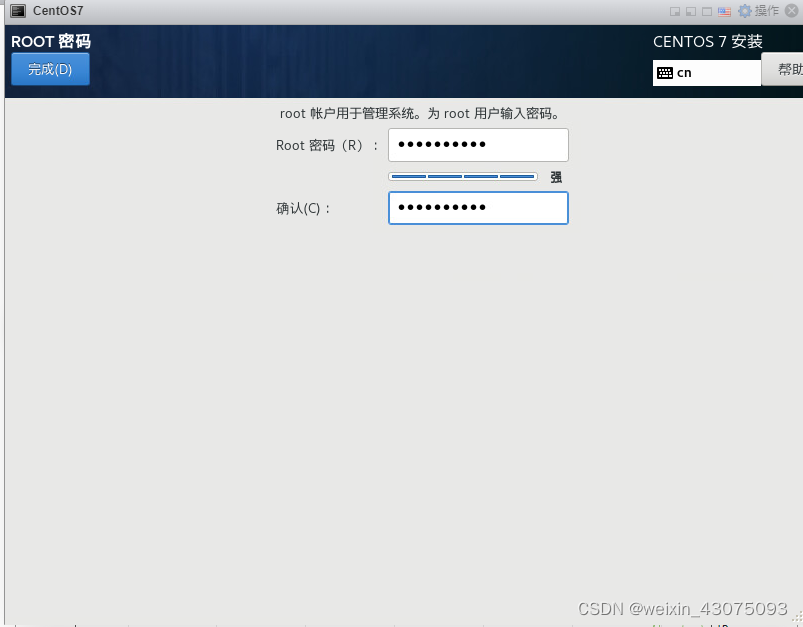

（8）两次输入确认密码，如下图

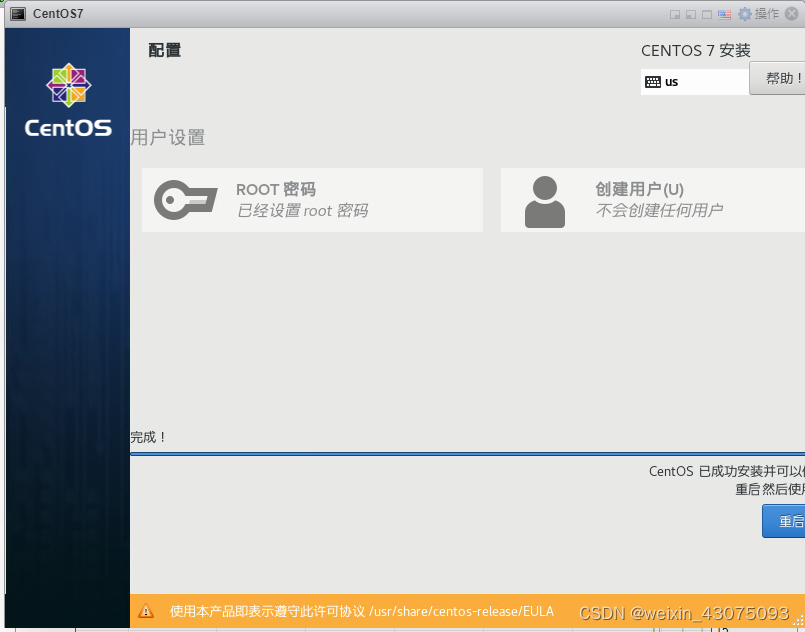

（9）完成安装后，点重启，如下图

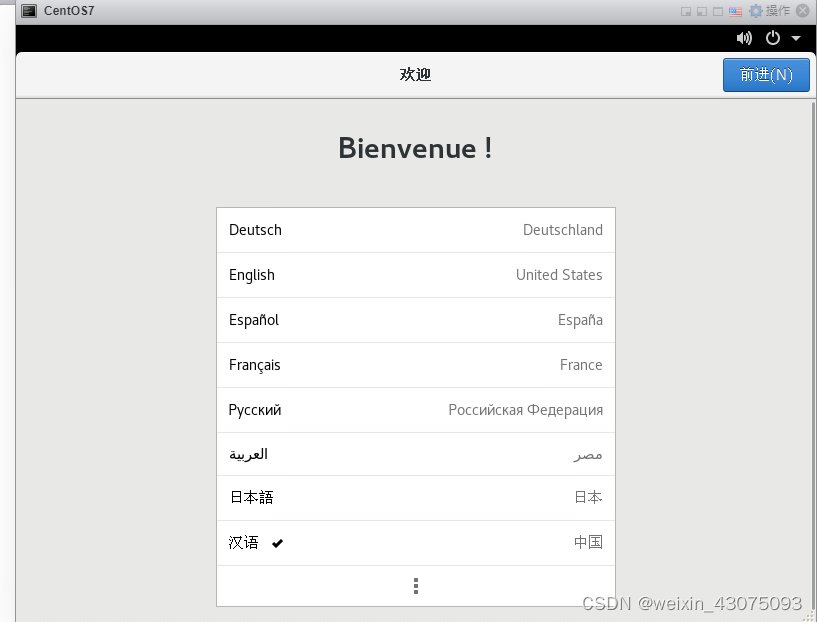

（10）来到欢迎界面，进行一系列设置，语言、位置、时区等，如下图

（11）进入CentOS的图形化桌面，完成安装，如下图

四、winserver系统的远程桌面部署

1、远程桌面与远程协助角色安装.

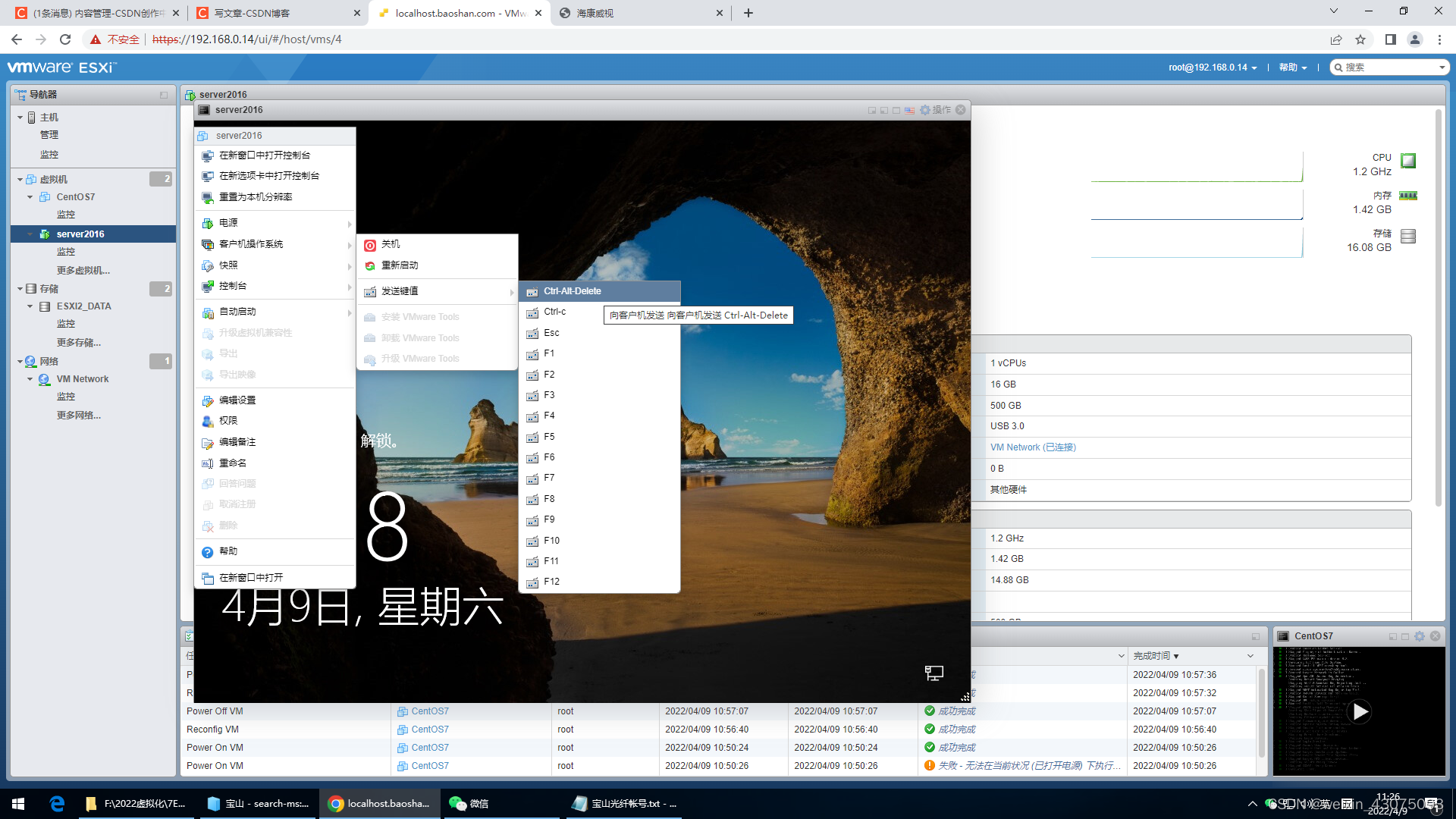

（1）启动winserver（此处以winserver2016为例）后，右击控制台标题栏，发送ctrl+alt+delete键，输入用户名与密码登录

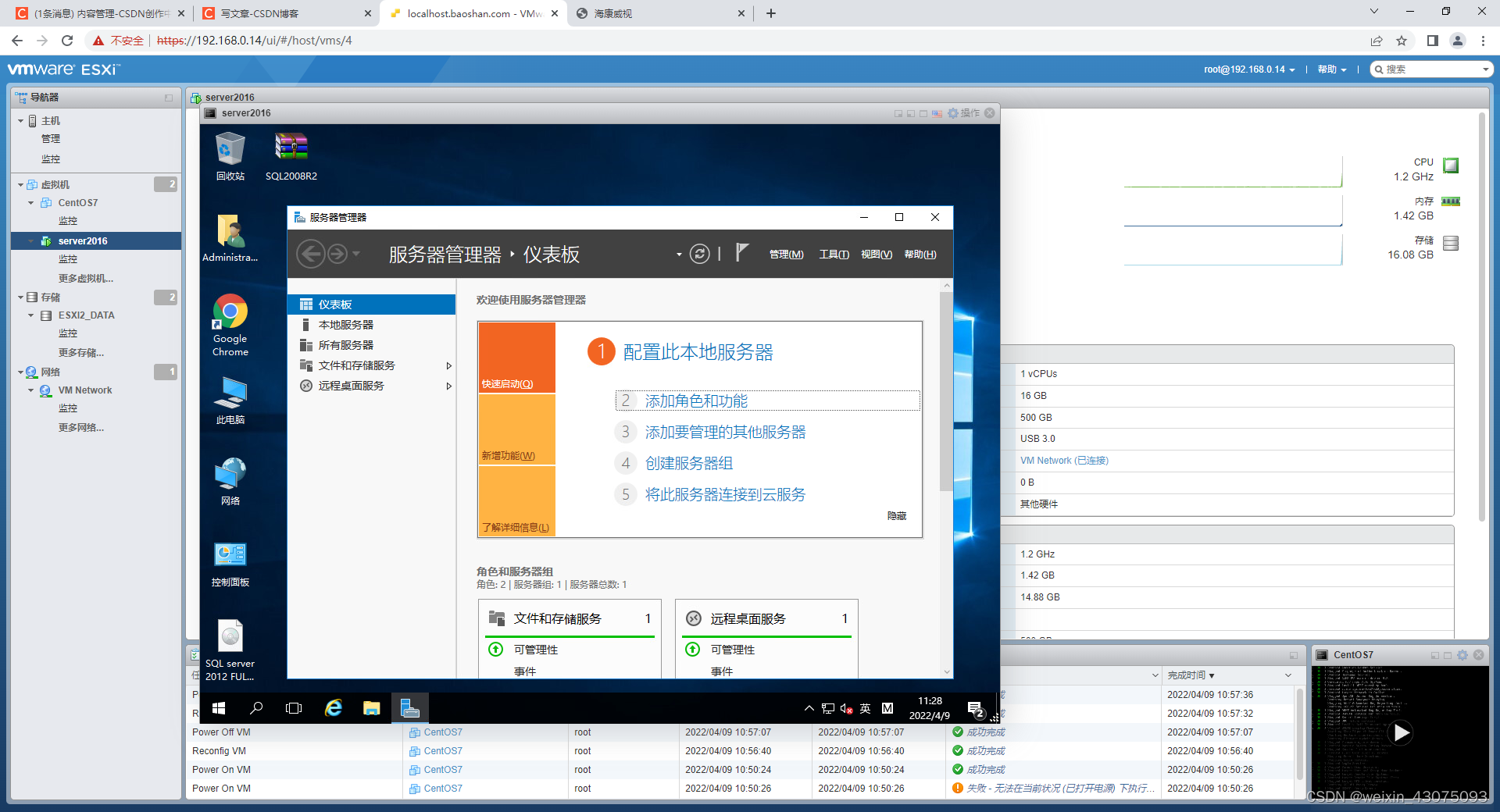

（2）右击此电脑，管理，打开服务器管理器，添加角色和功能，如下图

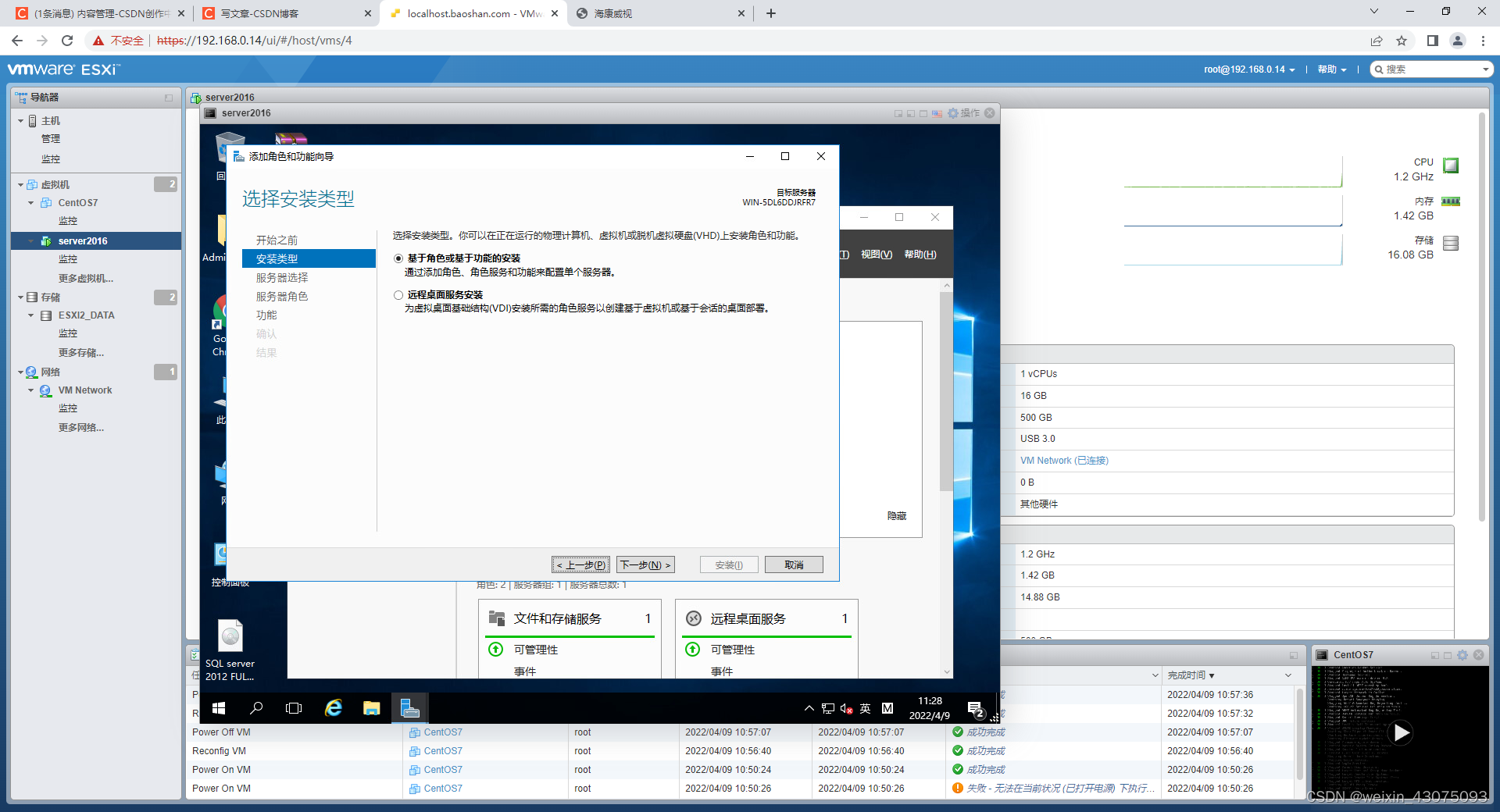

（3）基于角色或基于功能的安装，点下一步，如下图

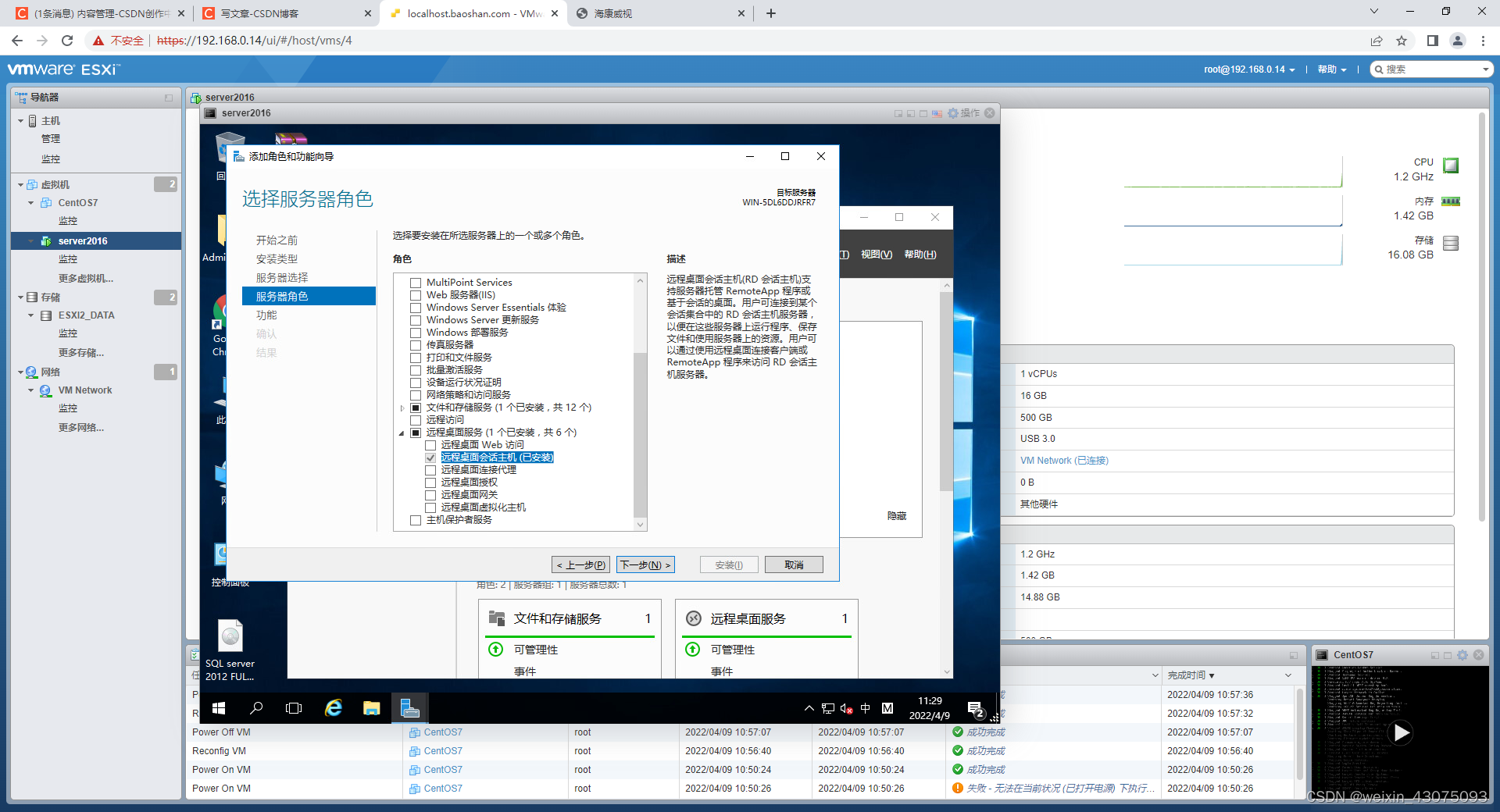

（4）选择远程桌面会话主机，如下图

（5）下一步选择远程协助，安装，如下图

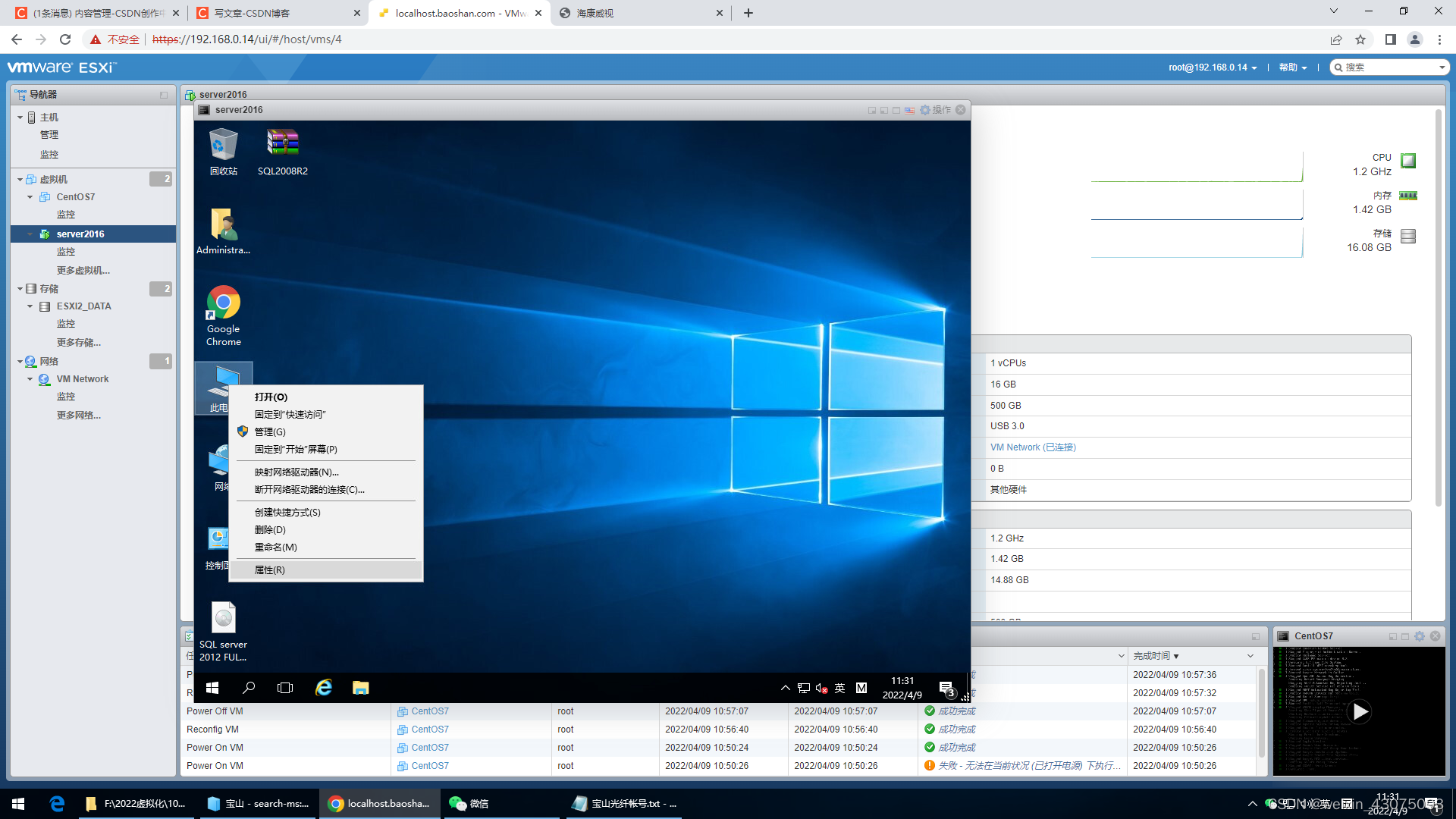

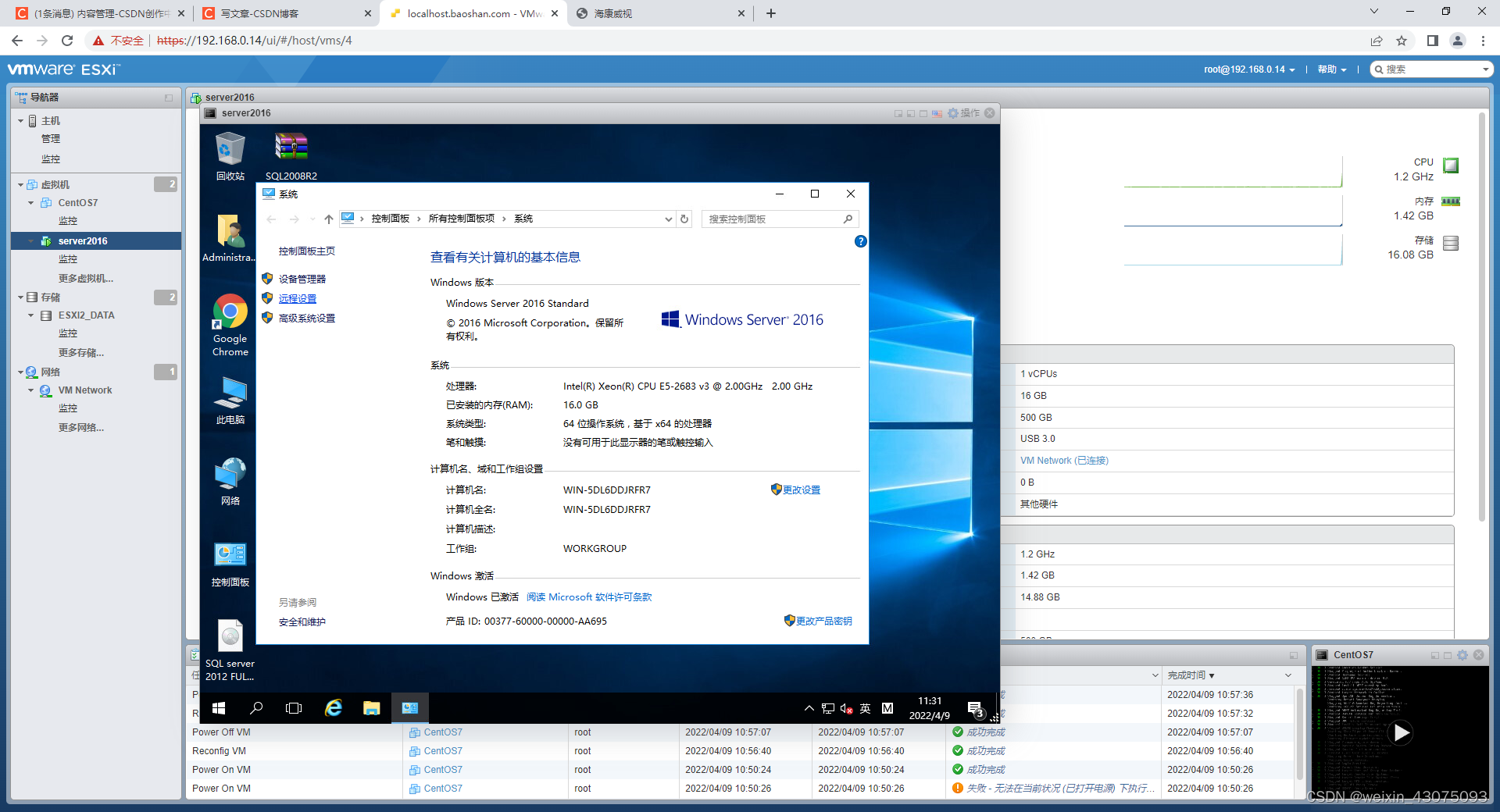

（6）在被远程的服务器上，开启远程桌面，右击此电脑，属性，如下图

（7）点远程设置，如下图

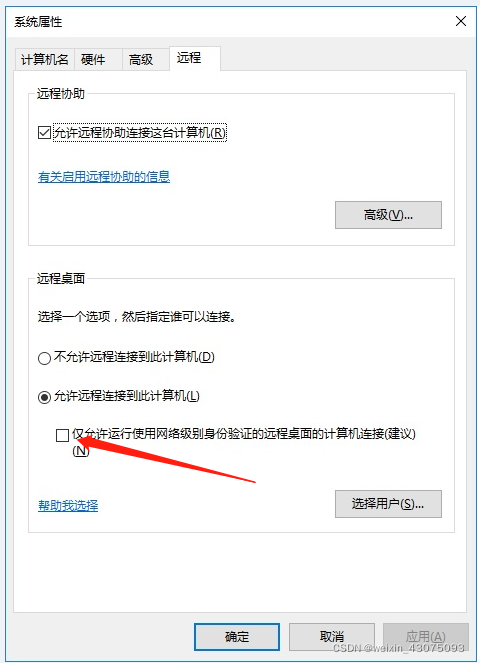

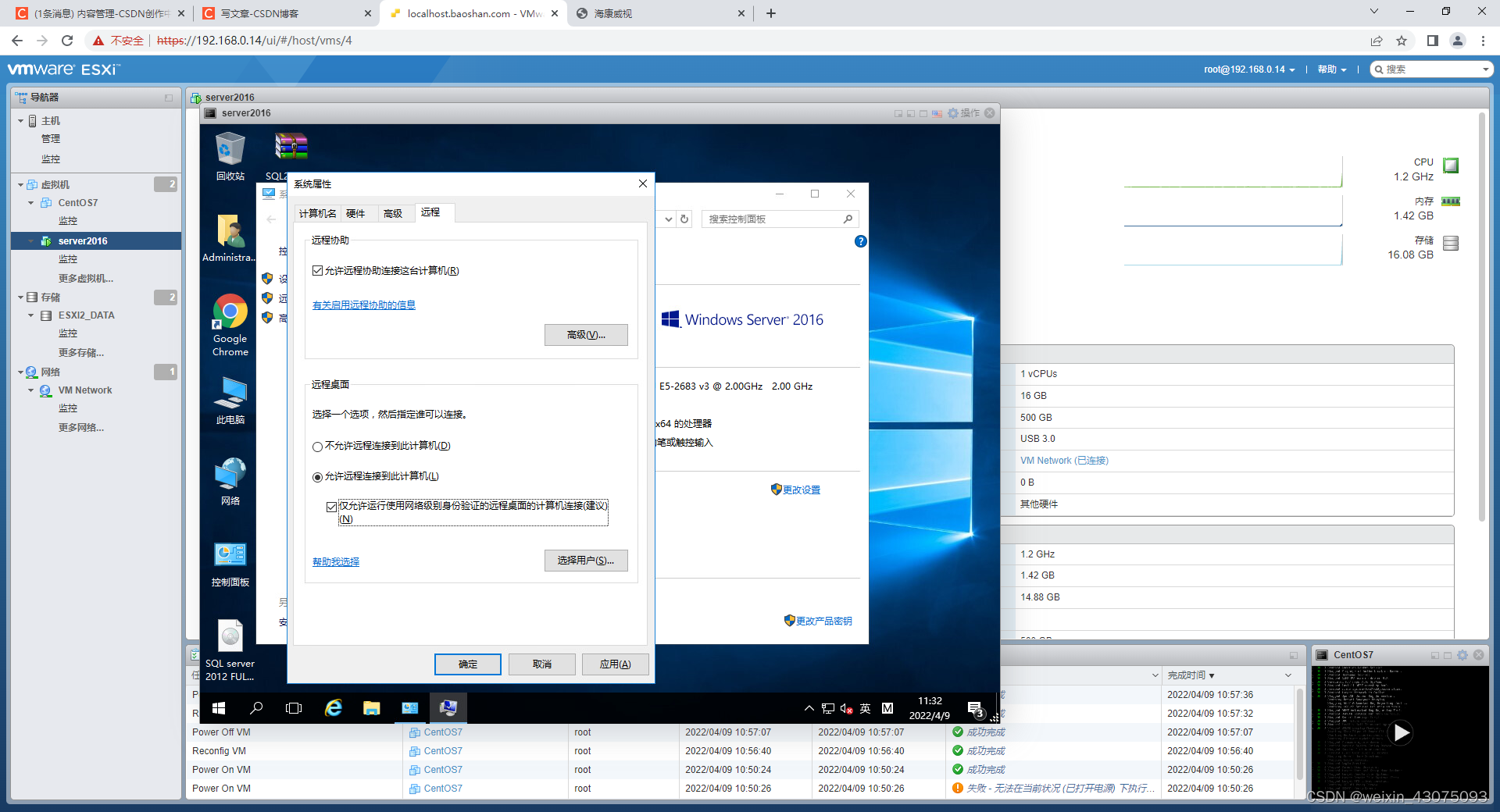

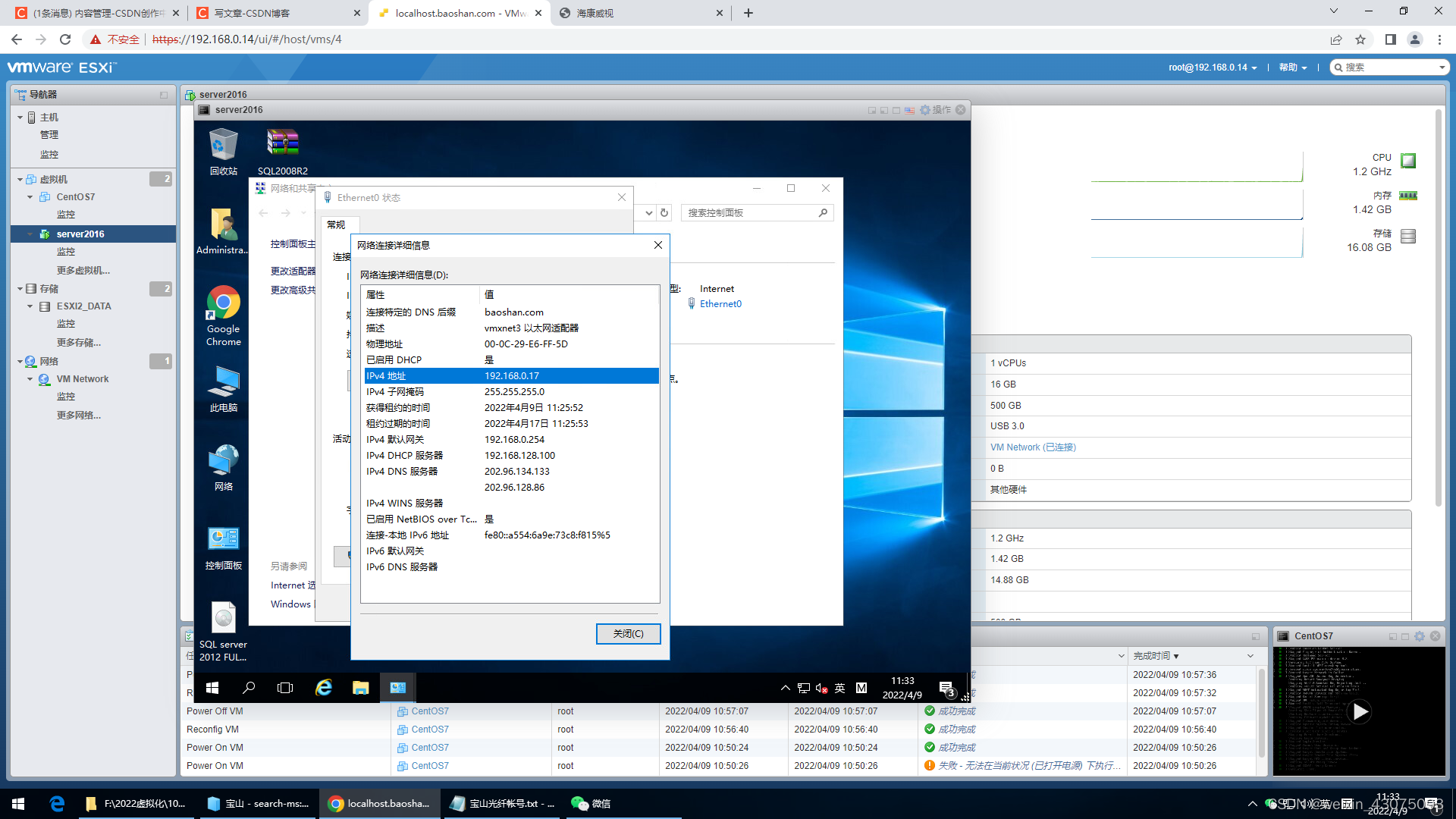

（8）勾选允许远程协助连接这台电脑，选中允许 连接到此计算机，确定，如下图（9）查看本win server2016的网卡ip地址，如下图

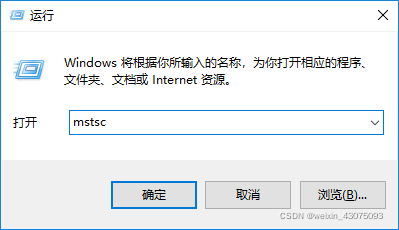

（10）在主动远程控制的客户机电脑上如下操作，开始，运行，MSTSC，如下图

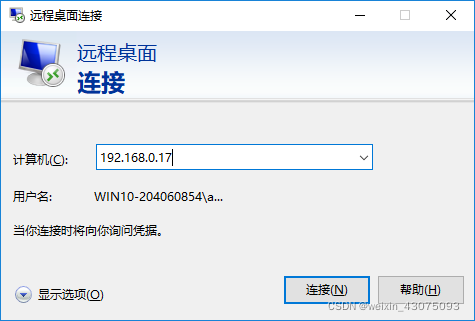

（11）输入在第9步中记录下的win server2016的ip地址，开始连接，如下图

（12）正常连接后，能进入到win server2016的桌面

2、远程桌面3389端口的关闭与修改，加强远程安全

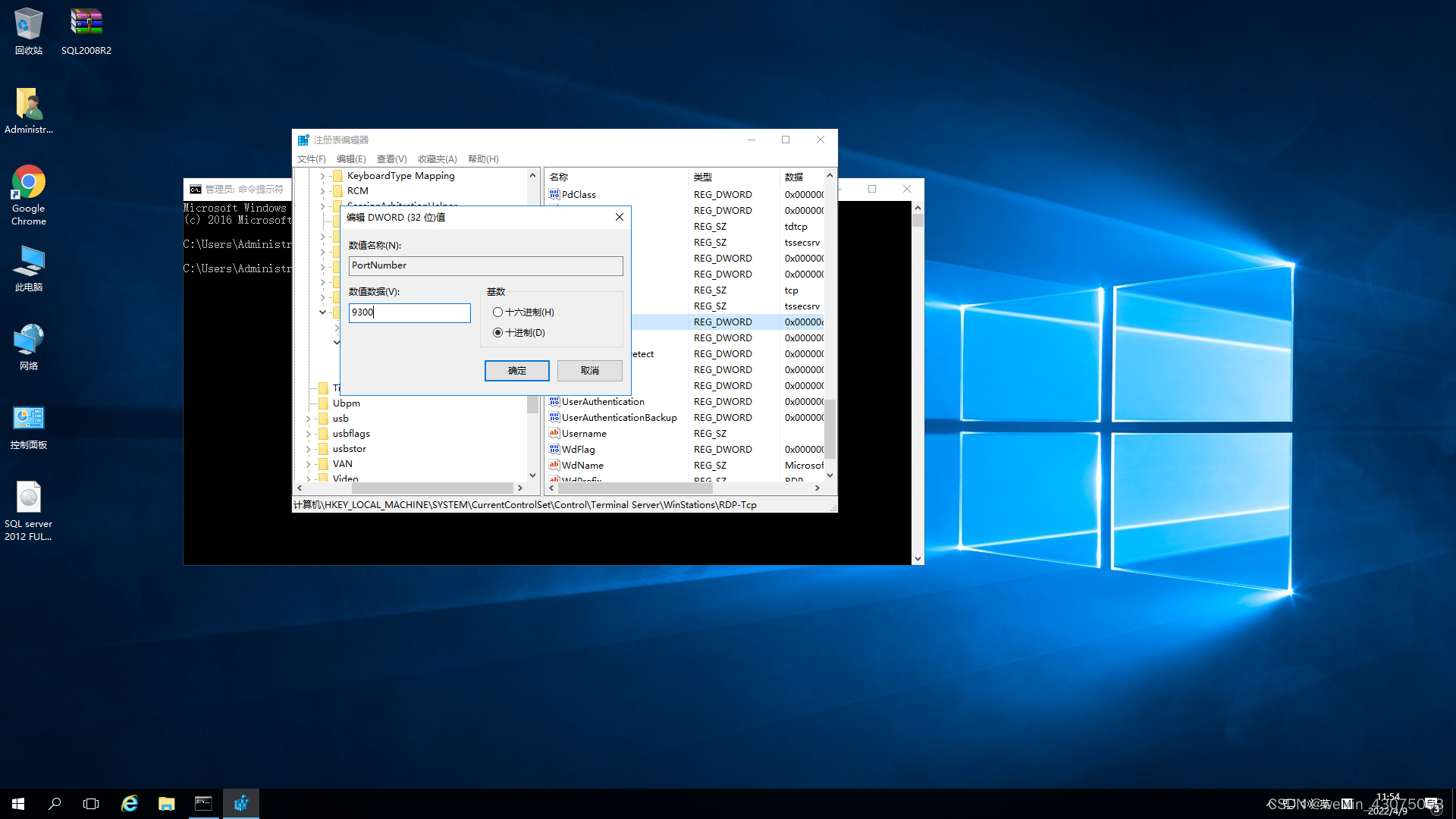

（1）开始–>运行，输入regedit，确认，打开注册表，然后找到路径[HKEY_LOCAL_MACHINE\SYSTEM\CurrentContro1Set\Control\Tenninal Server\WinStations\RDP-Tcp]，到PortNamber，然后右键–>修改，选择到十进制，你就会看到现在您使用的端口号（默认是3389），然后修改为您想要使用的端口9300。

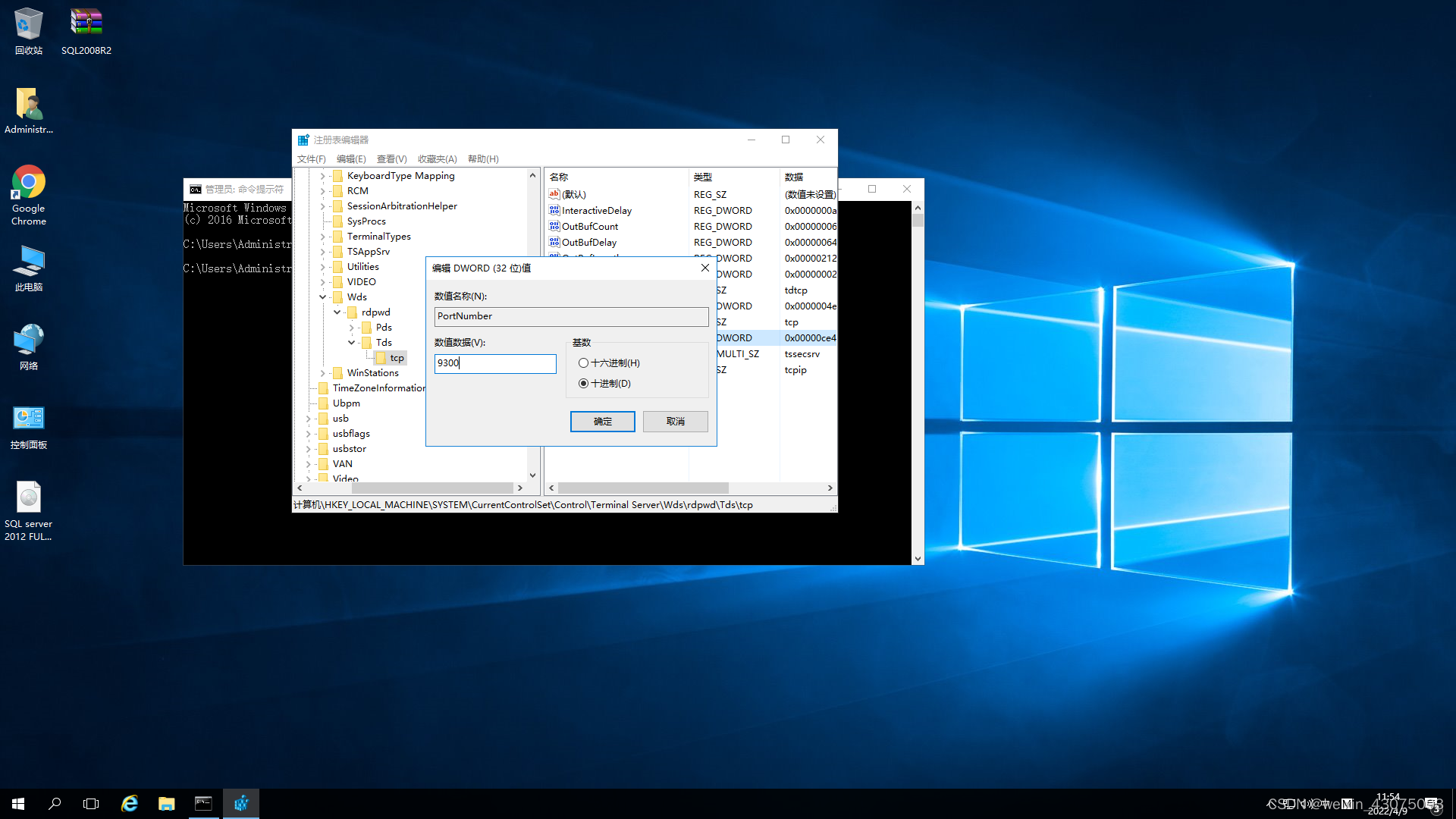

（2）[HKEY_LOCAL_MACHINE\SYSTEM \CurrentControlSet\Control\Terminal Server\Wds\rdpwd\Tds\tcp],也是找到PortNumber，修改一下端口值为9300。

注意：修改完毕后，重启或注销服务器，才会生效。

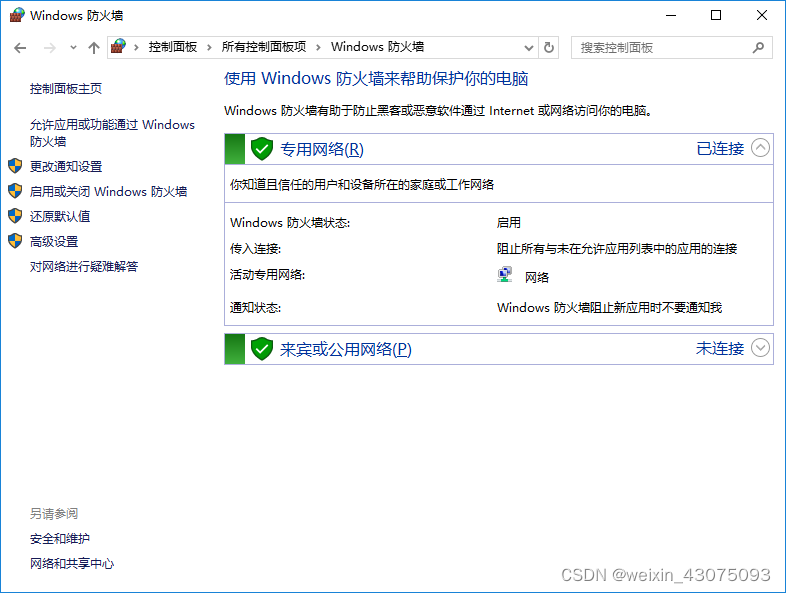

（3）在防火墙中添加9300端口入站规则，点高级设置，如下图

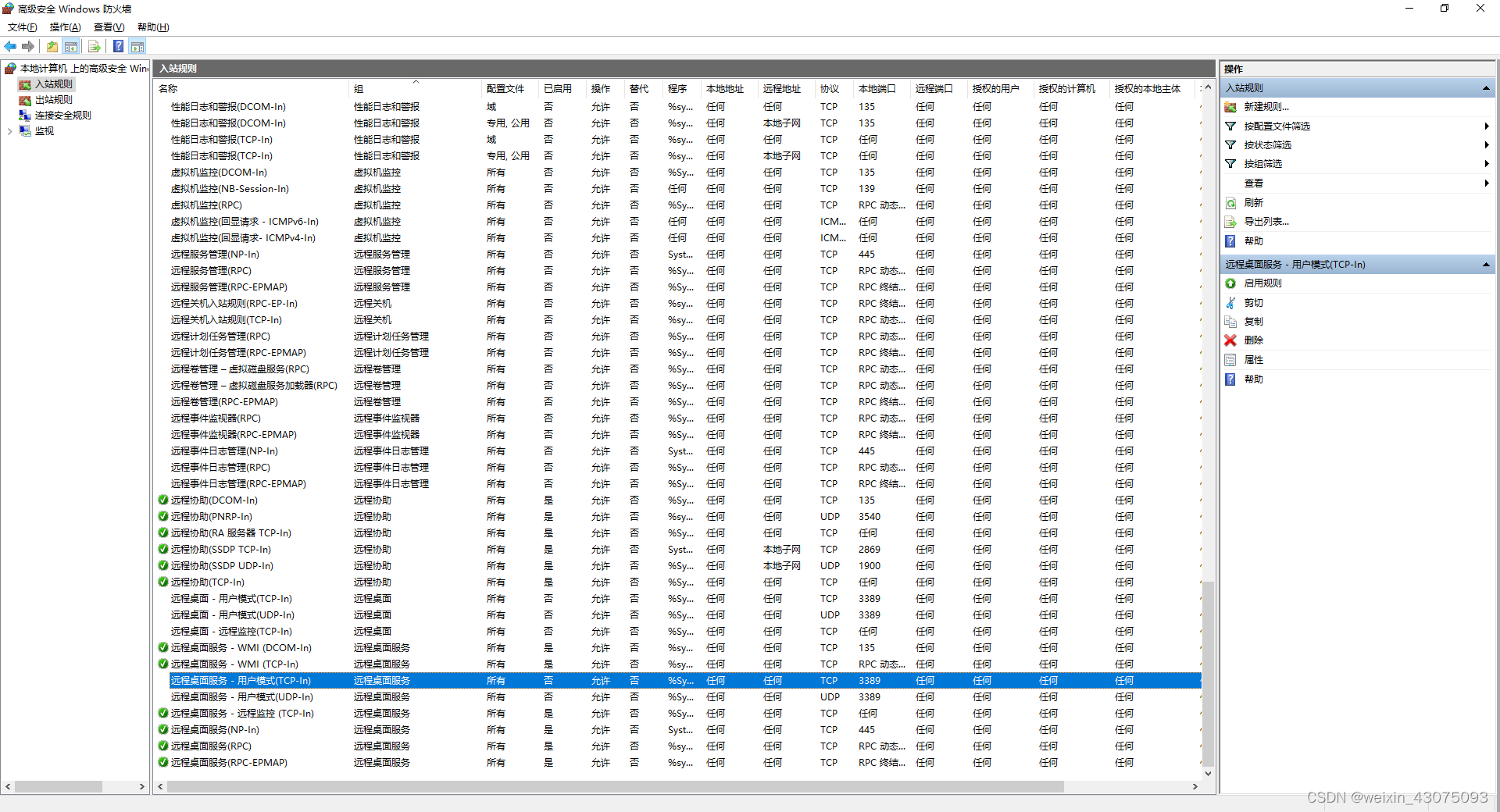

（4）禁用原默认3389端口，如下图

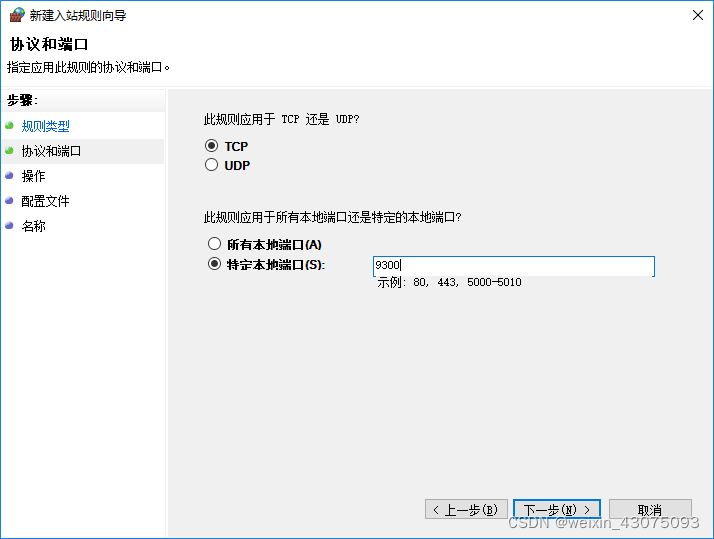

（5）添加新的9300端口作为远程桌面端口，新建规则，端口，如下图

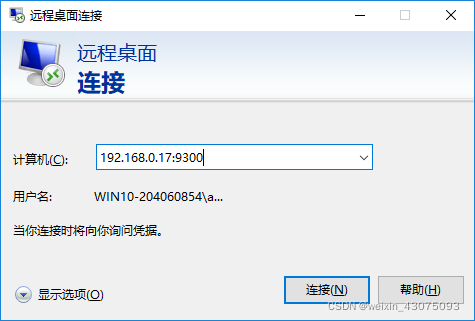

（6）在主动远程的客户机上远程桌面时，则输入ip+端口号，如下图：

通过开启server的软件防火墙，关闭默认的3389端口，既能让管理员远程实现对server的操作管理，又能避免默认开启3389端口可能被攻击的可能。

3、远程桌面120天授权过期问题解决
（1）开始，运行，regedit，注册表编辑器，从以下路径找到对应项，
（2）HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Terminal Server\RCM\GracePeriod.如果超过120天后RCM下面会有一个GracePeriod，删除该项。
（3）删除不了时，提示权限不够如下操作

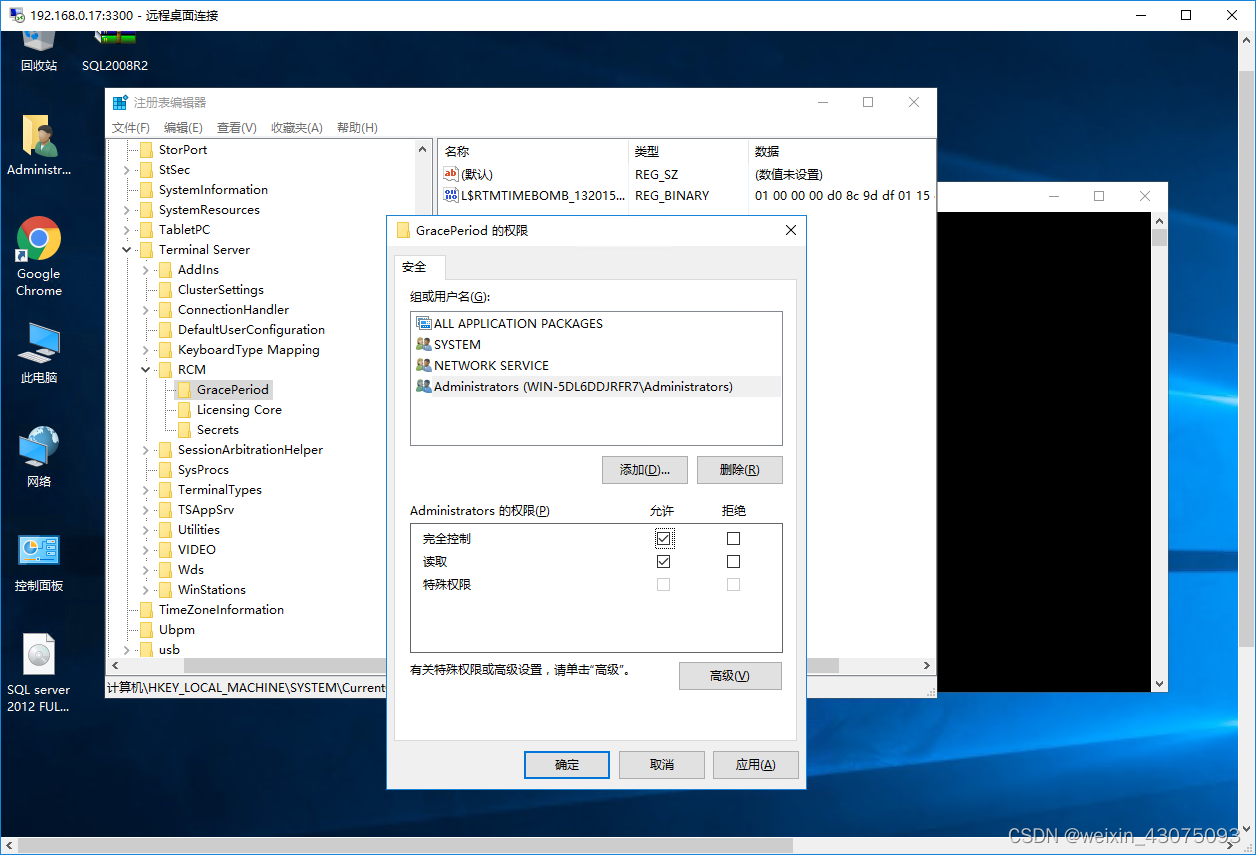

右击GracePeriod该项，权限，选中administrator，勾选完全控制后，应用，确定，如下图

再删除GracePeriod即可。重启或注销后生效。
4、远程桌面oracle授权问题解决
（1）若遇到以下问题，如下图

（2）解决方法，如下图：

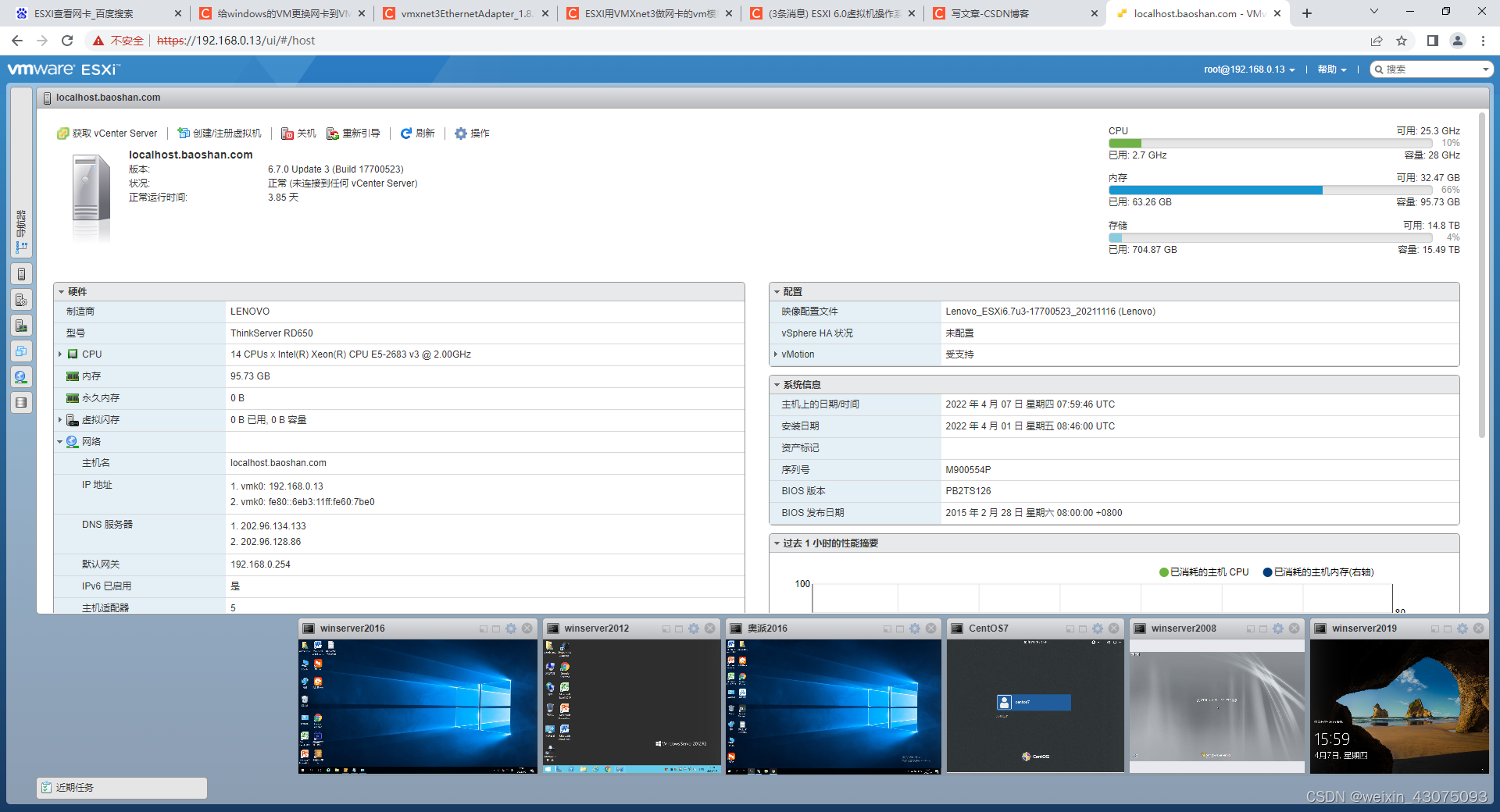

目前已正常运行的业务系统如下图：

本文致此结束，下篇文章内容如下：

四、虚拟交换机与上行网络链路部署

1、标准交换机与分布式交换机

2、为不同的业务类型创建不同的虚拟交换机

3、将运行不同业务的server放到对应的虚拟交换机中

4、配置不同业务的上行网络链路
